Präzise Verbindungen für professionelle Elektronikprojekte

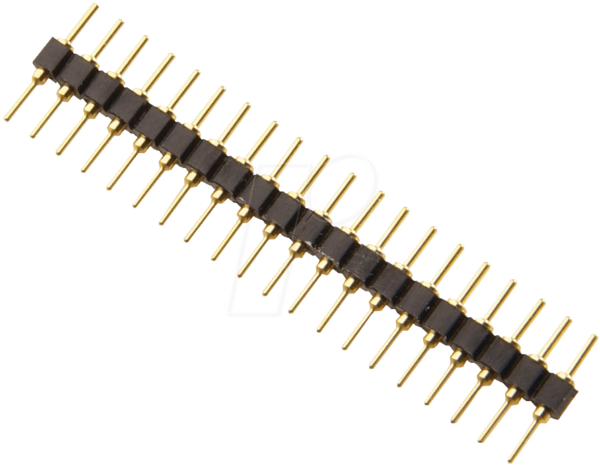

Die AW 122/20 – IC-Adapterleiste, 20-polig, einreihig, RM 2,54 ist die ideale Lösung für Entwickler, Ingenieure und Bastler, die eine zuverlässige und standardisierte Schnittstelle zur Anbindung von integrierten Schaltkreisen (ICs) und anderen elektronischen Komponenten benötigen. Dieses Produkt überwindet die Herausforderungen bei der direkten Lötverbindung und ermöglicht eine flexible, modulare Integration in komplexe Schaltungen, wo Präzision und Wiederholbarkeit unerlässlich sind.
Überlegene Konnektivität und Anwendungsvielfalt
Im Vergleich zu herkömmlichen Verbindungsmethoden wie Direktlötung oder provisorischen Drahtbrücken bietet die AW 122/20 – IC-Adapterleiste eine herausragende Zuverlässigkeit und einfache Handhabung. Die präzise gefertigten Kontakte und die definierte Pin-Belegung minimieren das Risiko von Kurzschlüssen und Fehlverbindungen, was den Entwicklungsprozess beschleunigt und die Langlebigkeit Ihrer Projekte erhöht. Die Wahl dieser Adapterleiste garantiert eine saubere und professionelle Ausführung Ihrer elektronischen Schaltungen, sei es im Prototyping, in der Serienfertigung oder in anspruchsvollen Laboranwendungen.
Technische Spezifikationen und Materialqualität
Die AW 122/20 – IC-Adapterleiste zeichnet sich durch ihre sorgfältige Konstruktion und hochwertige Materialien aus, die für eine maximale Leistung und Lebensdauer konzipiert sind. Die 20 Pins sind in einer einreihigen Anordnung auf einem Rastermaß von 2,54 mm (0.1 Zoll) angeordnet, was eine weit verbreitete Standardisierung in der Elektronikindustrie widerspiegelt.
Vorteile der AW 122/20 – IC-Adapterleiste
- Maximale Kompatibilität: Die standardisierte Pin-Belegung und das Rastermaß von 2,54 mm gewährleisten eine breite Kompatibilität mit einer Vielzahl von IC-Sockeln, Steckverbindern und anderen elektronischen Bauteilen.
- Einfache Montage: Die Leiste lässt sich mühelos in kompatible Sockel einführen und ermöglicht einen schnellen und sicheren Anschluss, was den Zeitaufwand bei der Prototypenentwicklung und Wartung reduziert.
- Verbesserte Signalintegrität: Die präzise gefertigten Kontakte minimieren den Übergangswiderstand und sorgen für eine saubere Signalübertragung, was für empfindliche Schaltungen von entscheidender Bedeutung ist.
- Hohe Belastbarkeit: Gefertigt aus robusten Materialien, hält die Adapterleiste den Anforderungen professioneller Anwendungen stand und gewährleistet eine dauerhafte und zuverlässige Verbindung.
- Klar definierte Pin-Belegung: Die einreihige Anordnung mit 20 Pins ermöglicht eine eindeutige und fehlerfreie Verkabelung, was das Risiko von Verdrahtungsfehlern drastisch reduziert.
- Wiederholgenauigkeit: Die mechanische Präzision der Adapterleiste ermöglicht eine gleichbleibende Leistung bei wiederholten Ein- und Aussteckvorgängen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | AW 122/20 |
| Anzahl der Pins | 20 |
| Konfiguration | Einreihig |
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) |
| Kontaktmaterial | Hochwertige Legierung mit geringem Übergangswiderstand, optimiert für elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Hochtemperatur-Kunststoff, der mechanische Stabilität und elektrische Isolation gewährleistet. Flammschutzeigenschaften gemäß relevanter Industriestandards. |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich, der typisch für Elektroniklaboratorien und industrielle Umgebungen ist. Spezifische Werte hängen von der Umgebung und der angeschlossenen Last ab, aber die Konstruktion ist auf Robustheit ausgelegt. |
| Isolationsspannung | Konstruktion ausgelegt für sichere elektrische Trennung zwischen den Pins unter normalen Betriebsbedingungen, was die Sicherheit erhöht und Kurzschlüsse verhindert. |
| Anwendungsbereiche | Prototyping, Debugging, universelle Anschlussblöcke für ICs und Sensoren, modulare Schaltungsaufbauten, Labortechnik und Hobbyprojekte mit hohen Anforderungen an Präzision. |
Optimale Einsatzgebiete und Designüberlegungen
Die AW 122/20 – IC-Adapterleiste ist ein unverzichtbares Werkzeug für jeden, der mit Mikrocontrollern, Sensoren, Speicherbausteinen oder anderen integrierten Schaltungen arbeitet. Ihre Hauptanwendung liegt in der Erstellung von universellen Testpunkten, der einfachen Austauschbarkeit von Komponenten und der Schaffung von standardisierten Schnittstellen für die Prototypenentwicklung. Das Rastermaß von 2,54 mm ist ein Branchenstandard und ermöglicht die direkte Verbindung mit Breadboards, Perfboards und vielen industriellen Steckverbindern. Die einreihige Ausführung eignet sich besonders für Anwendungen, bei denen die Bauteilplatzierung auf engem Raum optimiert werden muss, oder wenn klare, voneinander getrennte Signalpfade erforderlich sind. Die Wahl eines robusten Gehäusematerials gewährleistet, dass die Adapterleiste auch bei häufigem Gebrauch und unter mechanischer Belastung ihre Integrität behält.
Verarbeitung und Langlebigkeit
Die Qualität der AW 122/20 – IC-Adapterleiste zeigt sich in der präzisen Fertigung der Kontakte. Diese sind so konzipiert, dass sie einen zuverlässigen elektrischen Kontakt mit den entsprechenden Gegenstücken herstellen. Das verwendete Kontaktmaterial ist eine sorgfältig ausgewählte Legierung, die nicht nur für ihre exzellente elektrische Leitfähigkeit bekannt ist, sondern auch für ihre Widerstandsfähigkeit gegenüber Oxidation und Korrosion. Dies ist entscheidend für die Langzeitstabilität der Verbindung, insbesondere in Umgebungen, die Feuchtigkeit oder aggressive Chemikalien aufweisen könnten. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer, ist so gewählt, dass es eine hohe mechanische Festigkeit bei gleichzeitig guter elektrischer Isolation bietet. Es ist widerstandsfähig gegenüber Hitze, was bei Lötprozessen oder in wärmeren Betriebsumgebungen von Vorteil ist. Die flammhemmenden Eigenschaften des Materials tragen zusätzlich zur Sicherheit bei.
FAQ – Häufig gestellte Fragen zu AW 122/20 – IC-Adapterleiste, 20-polig, einreihig, RM 2,54
Was ist der Hauptvorteil der Verwendung einer IC-Adapterleiste gegenüber direktem Löten?
Der Hauptvorteil liegt in der Flexibilität und Wartbarkeit. Eine IC-Adapterleiste ermöglicht den einfachen Austausch von Komponenten ohne den Bedarf an erneuten Lötaktionen. Dies beschleunigt den Entwicklungsprozess, erleichtert das Debugging und erhöht die Lebensdauer Ihrer Schaltungen, da wiederholtes Erhitzen vermieden wird.
Ist die AW 122/20 – IC-Adapterleiste mit allen ICs kompatibel?
Die Adapterleiste ist mit ICs kompatibel, die für eine Bestückung auf einer Pin-Dichte von 2,54 mm ausgelegt sind. Sie dient als standardisierte Schnittstelle und ist ideal für viele DIP-ICs (Dual In-line Package) und ähnliche Bauteile.
Welche Art von Verbindungen kann ich mit dieser Adapterleiste herstellen?
Sie können verschiedene Arten von Verbindungen herstellen, darunter die Verbindung zu Breadboards, Perfboards, Kabeln mit entsprechenden Steckern oder direkt zu anderen Leiterplatten mit passenden Buchsen.
Wie unterscheidet sich das Rastermaß von 2,54 mm von anderen Standards?
Das Rastermaß von 2,54 mm (auch bekannt als 0.1 Zoll) ist ein weit verbreiteter Industriestandard, der eine hohe Kompatibilität mit einer breiten Palette von elektronischen Bauteilen und Zubehörteilen gewährleistet. Viele andere Standards existieren, aber 2,54 mm ist besonders in der Prototypenentwicklung und im Hobbybereich verbreitet.
Ist die AW 122/20 – IC-Adapterleiste für Hochfrequenzanwendungen geeignet?
Für grundlegende Verbindungen und Prototypen ist die Adapterleiste gut geeignet. Bei sehr hohen Frequenzen oder kritischen Signalintegritätsanforderungen müssen jedoch zusätzliche Überlegungen zur Abschirmung und Impedanzanpassung angestellt werden, die über die reine Funktionalität der Adapterleiste hinausgehen.
Wie reinige ich die AW 122/20 – IC-Adapterleiste bei Bedarf?
Bei Bedarf können Sie die Adapterleiste vorsichtig mit Isopropylalkohol und einem weichen, fusselfreien Tuch reinigen. Stellen Sie sicher, dass das Teil vollständig trocken ist, bevor Sie es wieder in eine Schaltung einbauen.
Was bedeutet „einreihig“?
Einreihig bedeutet, dass die 20 Pins der Adapterleiste in einer einzigen geraden Linie angeordnet sind, im Gegensatz zu einer zweireihigen Anordnung, bei der die Pins in zwei parallelen Reihen angeordnet wären.
