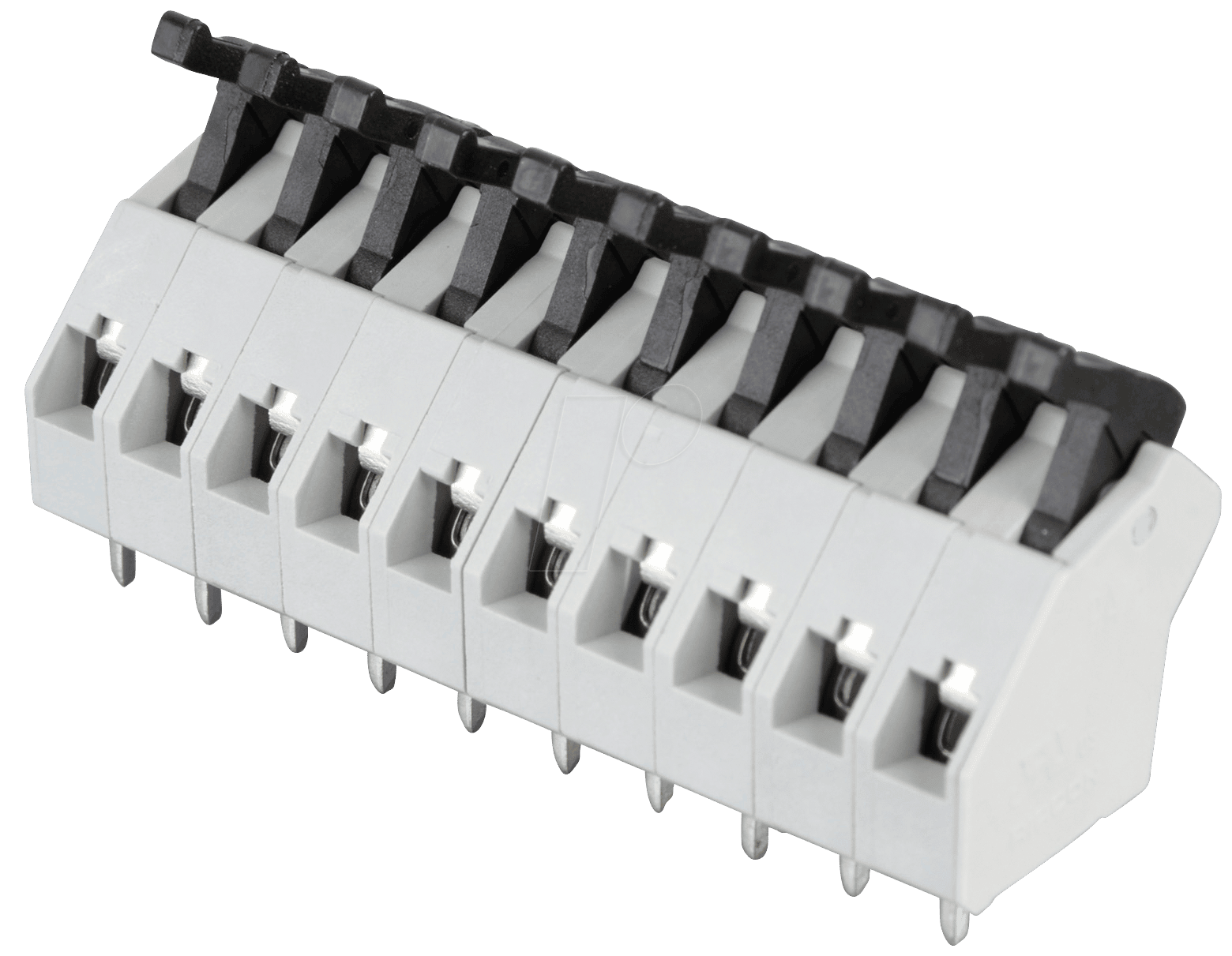

Präzise und Zuverlässige Verbindungen: Die AST 045-10 Federkraftklemme
Für alle, die in der Elektronikmontage, im Schaltschrankbau oder in der Automationstechnik auf sichere und schnelle Steckverbindungen angewiesen sind, bietet die AST 045-10 Federkraftklemme eine überlegene Lösung. Dieses 10-polige Bauteil ermöglicht die effiziente und werkzeuglose Verbindung von Leitern im Querschnittsbereich von 0,08 mm² bis 1 mm² bei einem Rastermaß von 5,0 mm, wodurch komplexe Verdrahtungen mühelos und zeitsparend realisiert werden.
Vorteile der AST 045-10 Federkraftklemme – Mehr als nur ein Verbinder
Im Vergleich zu herkömmlichen Schraubklemmen oder Lötverbindungen setzt die AST 045-10 neue Maßstäbe in Bezug auf Geschwindigkeit, Zuverlässigkeit und Anwenderfreundlichkeit. Die integrierte Federkrafttechnologie eliminiert das Risiko von losen Verbindungen durch Vibrationen oder thermische Ausdehnung und sorgt für eine konstante und sichere elektrische Kontaktierung.
- Werkzeuglose Montage: Reduziert Montagezeit und Fehlerquellen.
- Vibrationssicherheit: Die Federkraft sorgt für eine dauerhaft stabile Verbindung, auch unter anspruchsvollen Umgebungsbedingungen.
- Hohe Kontaktsicherheit: Bietet eine zuverlässige Stromübertragung und verhindert Kriechströme.
- Platzersparnis: Das kompakte Design ermöglicht eine dichte Bestückung auf Leiterplatten und in Gehäusen.
- Wiederholgenaue Verbindungen: Ermöglicht schnelles Austausch von Komponenten ohne Beeinträchtigung der Verbindung.
- Breiter Leiterquerschnittsbereich: Flexibel einsetzbar für eine Vielzahl von Anwendungen.
Technische Spezifikationen und Designmerkmale
Die AST 045-10 ist konzipiert für höchste Ansprüche an Performance und Langlebigkeit. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine herausragende Funktionalität über die gesamte Lebensdauer des Produkts. Das Rastermaß von 5,0 mm ist ein Standard in vielen Industrieanwendungen und ermöglicht eine einfache Integration in bestehende Systeme.
| Eigenschaft | Detail |
|---|---|
| Polanzahl | 10 |
| Klemmart | Federkraftklemme |
| Leiterquerschnitt (min.) | 0,08 mm² (AWG 28) |
| Leiterquerschnitt (max.) | 1 mm² (AWG 18) |
| Rastermaß (RM) | 5,0 mm |
| Max. Strombelastbarkeit | Variiert je nach Anwendungsbedingung und Leiterquerschnitt; präzise Werte sind im Produktdatenblatt spezifiziert. Die Federkraftklemmung ist für effiziente Energieübertragung optimiert. |
| Gehäusematerial | Hochwertiger, thermisch und elektrisch isolierender Kunststoff (z.B. Polyamid PA) für Langlebigkeit und Sicherheit. |
| Anschlussart | Push-in-Anschluss für eindrähtige Leiter; für mehrdrähtige Leiter mit oder ohne Aderendhülse, je nach Ausführung und Spezifikation. |
| Einsatztemperatur | Optimiert für den industriellen Einsatzbereich, typischerweise -40°C bis +105°C, je nach spezifischer Materialzulassung. |
| Isolationsspannung | Konzipiert für standardmäßige Niederspannungsanwendungen im Bereich der Automatisierung und Elektronik. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die AST 045-10 Federkraftklemme ist ein vielseitiges Bauteil, das in einer breiten Palette von industriellen und technischen Umgebungen seine Stärken ausspielt. Ihre Robustheit und einfache Handhabung machen sie zur idealen Wahl für:
- Industrielle Automatisierung: Schaltschrankverdrahtung, Anschluss von Sensoren und Aktoren, Steuerungstechnik.
- Gerätebau: Integration in Netzteile, Steuerplatinen und Bedienfelder von Industriemaschinen.
- Signalübertragung: Zuverlässige Verbindung von Datenleitungen und Kommunikationsschnittstellen.
- Prototypenentwicklung: Schnelles und flexibles Prototyping durch einfache Montage und Demontage.
- Reparatur und Wartung: Ermöglicht schnelle und sichere Reparaturen an elektrischen Systemen.
- Beleuchtungstechnik: Einsatz in der Verdrahtung von LED-Systemen und komplexen Lichtsteuerungen.
Die Konstantfederkraft gewährleistet eine dauerhafte und vibrationsfeste Verbindung, was besonders in Umgebungen mit mechanischen Belastungen von entscheidender Bedeutung ist. Die hohe Kontaktdichte durch das kompakte Design ermöglicht eine effiziente Raumnutzung, ein kritischer Faktor im modernen Geräte- und Schaltschrankbau.
FAQs – Häufig gestellte Fragen zu AST 045-10 – Federkraftklemme, 10-pol, Ø 0,08 – 1 mm, RM 5,0
Welche Leiterquerschnitte können mit der AST 045-10 präzise verbunden werden?
Die AST 045-10 Federkraftklemme ist für Leiterquerschnitte von 0,08 mm² (entspricht ca. AWG 28) bis maximal 1 mm² (entspricht ca. AWG 18) ausgelegt. Dies deckt eine breite Palette von Anwendungen ab, von feindrähtigen Signaladern bis hin zu stärkeren Anschlussleitern.
Ist die Montage der AST 045-10 kompliziert und erfordert sie Spezialwerkzeug?
Nein, die Montage der AST 045-10 ist bewusst einfach gehalten und werkzeuglos durchführbar. Die Federkraftklemme verfügt über eine Push-in-Technologie, bei der der abisolierte Leiter einfach eingeführt wird und durch die Federkraft sicher gehalten wird.
Wie zuverlässig ist die Verbindung bei Vibrationen oder Temperaturschwankungen?
Die integrierte Federkraftklemme bietet eine herausragende Vibrationsfestigkeit und kompensiert thermische Ausdehnungen. Dies sorgt für eine dauerhaft stabile und sichere elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen ihre Zuverlässigkeit behält, im Gegensatz zu Schraubverbindungen, die sich lockern können.
Ist die AST 045-10 für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Die Eignung für sicherheitsrelevante Anwendungen hängt von den spezifischen Normen und Zulassungen der jeweiligen Anwendung ab. Die AST 045-10 bietet eine hohe technische Zuverlässigkeit, für sicherheitskritische Systeme sind jedoch immer die relevanten Normen (z.B. nach IEC, UL) und die entsprechenden Zertifizierungen zu prüfen.
Kann die Verbindung mit der AST 045-10 wieder gelöst werden?
Ja, die Verbindung kann bei Bedarf wieder gelöst werden. Je nach Ausführung der Federkraftklemme gibt es integrierte Entriegelungsmechanismen oder die Möglichkeit, den Leiter vorsichtig herauszuziehen. Dies ermöglicht eine flexible Neuverdrahtung oder den Austausch von Komponenten.
Welche maximale Strombelastbarkeit hat die AST 045-10?
Die maximale Strombelastbarkeit ist abhängig vom angeschlossenen Leiterquerschnitt, der Umgebungstemperatur und der Dauerbelastung. Präzise Werte hierzu finden Sie im detaillierten Produktdatenblatt. Generell ist die Klemme für die typischen Anforderungen im Bereich der Automatisierungs- und Elektronikverdrahtung ausgelegt.
Was bedeutet das Rastermaß (RM) 5,0 mm im Kontext dieser Klemme?
Das Rastermaß von 5,0 mm bezieht sich auf den Abstand zwischen den einzelnen Anschlussklemmen auf der Leiterplatte oder im Montagebereich. Ein Rastermaß von 5,0 mm ist ein weit verbreiteter Standard in der Industrie und erleichtert die Integration der AST 045-10 in bestehende Schaltschranklayouts und Leiterplattenkonstruktionen.
