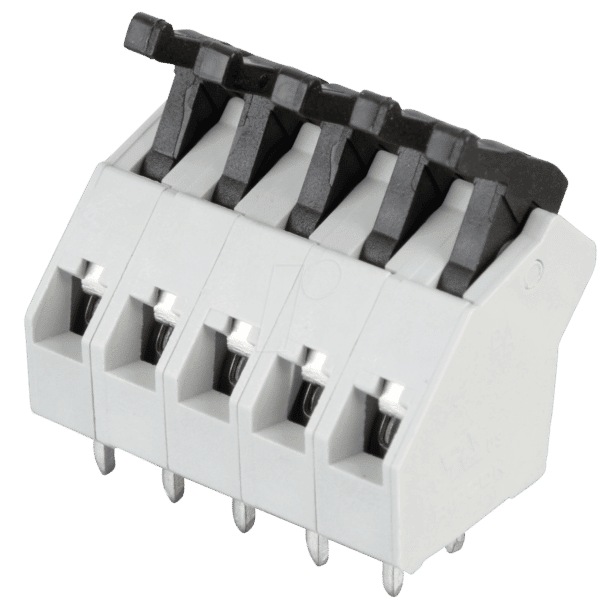

AST 045-05 – Die Zukunft sicherer und effizienter Verdrahtungslösungen
Für Elektrotechniker und Automatisierungsexperten, die eine zuverlässige und zeitsparende Methode zur Verbindung von Leitern benötigen, bietet die AST 045-05 Federkraftklemme die ultimative Lösung. Dieses innovative Bauteil eliminiert die Notwendigkeit mühsamer Schraubverbindungen und gewährleistet eine konstant sichere und wartungsfreie elektrische Verbindung.
Herausragende Vorteile der AST 045-05 Federkraftklemme
Die AST 045-05 Federkraftklemme setzt neue Maßstäbe in puncto Leistung und Anwenderfreundlichkeit. Ihre Konstruktion basiert auf fortschrittlichen Prinzipien der elektrischen Verbindungstechnik, um höchste Zuverlässigkeit und Effizienz zu gewährleisten.
- Werkzeuglose Montage: Die intuitive Federkrafttechnologie ermöglicht ein schnelles und einfaches Einführen der Leiter ohne spezielles Werkzeug, was die Installationszeit drastisch reduziert.
- Sichere und wartungsfreie Verbindung: Die integrierte Federkraft sorgt für einen konstanten Anpressdruck, der auch bei Vibrationen und Temperaturschwankungen eine dauerhaft sichere elektrische Verbindung garantiert. Dies minimiert das Risiko von Kontaktwiderständen und Ausfällen.
- Breiter Leiterquerschnittsbereich: Mit einem Querschnittsbereich von Ø 0,08 mm bis 1 mm² ist die Klemme äußerst flexibel einsetzbar für eine Vielzahl von Anwendungen, von feindrähtigen Steuerleitungen bis hin zu etwas massiveren Verbindungen.
- Kompaktes 5-poliges Design: Die 5-polige Ausführung ermöglicht die gleichzeitige Verbindung von bis zu fünf Einzeladern auf kleinstem Raum. Dies ist besonders vorteilhaft in Schaltschränken und Gehäusen mit begrenztem Platzangebot.
- Hohe Stromtragfähigkeit und Spannungsfestigkeit: Die Klemme ist für professionelle industrielle Anwendungen konzipiert und bietet eine robuste Leistung, die den Anforderungen moderner elektrischer Systeme gerecht wird.
- Optimierte RM 5,0 Rastermaß: Das Rastermaß von 5,0 mm ist ein gängiger Standard in der Elektrotechnik und ermöglicht eine einfache Integration in bestehende Verdrahtungsstrukturen und Einbauräume.
Präzision in jedem Detail: Technische Spezifikationen im Überblick
Die AST 045-05 Federkraftklemme zeichnet sich durch ihre durchdachte Konstruktion und die Auswahl hochwertiger Materialien aus. Diese Eigenschaften sind entscheidend für ihre Langlebigkeit und zuverlässige Funktion in anspruchsvollen Umgebungen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Federkraftklemme |
| Modellbezeichnung | AST 045-05 |
| Polanzahl | 5-polig |
| Leiterquerschnittsbereich | Ø 0,08 mm – 1 mm² |
| Rastermaß (RM) | 5,0 mm |
| Anschlussart | Federkraftanschluss |
| Isolationsmaterial | Hochwertiger technischer Kunststoff, flammenhemmend nach UL94V-0 |
| Leiterart | Massivleiter und feindrähtige Leiter mit Aderendhülse |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch) |
| Nennspannung | 400 V |
| Nennstrom | 18 A |
| Einsatzgebiete | Schaltschrankbau, Automatisierungstechnik, Haus- und Gebäudetechnik, Beleuchtungsinstallationen, Maschinenbau |
Anwendungsfelder: Wo die AST 045-05 ihre Stärken ausspielt
Die Vielseitigkeit der AST 045-05 Federkraftklemme eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Industriezweigen. Ihre einfache Handhabung und die zuverlässige Verdrahtung machen sie zu einem unverzichtbaren Bauteil.
- Schaltschrankbau: Die Klemme ist ideal für die Verdrahtung von Steuerungen, Netzteilen und verschiedenen Komponenten innerhalb von Schaltschränken. Die platzsparende Bauweise und die einfache Montage sparen wertvolle Zeit bei der Installation und Wartung.
- Automatisierungstechnik: In komplexen Automatisierungssystemen, wo eine schnelle und sichere Verdrahtung von Sensoren, Aktoren und Steuergeräten erforderlich ist, spielt die AST 045-05 ihre Stärken aus. Die Vermeidung von losen Schraubverbindungen erhöht die Betriebssicherheit.
- Haus- und Gebäudetechnik: Von der Beleuchtungsinstallation bis zur Verdrahtung von Heizungs- und Lüftungssystemen – die Federkraftklemme vereinfacht die elektrischen Verbindungen erheblich und erfüllt höchste Sicherheitsstandards.
- Maschinenbau: Bei der Konstruktion von Maschinen und Anlagen, die oft Vibrationen ausgesetzt sind, bietet die AST 045-05 eine dauerhaft stabile Verbindung, die sich von klassischen Schraubklemmen abhebt.
- Spezialanwendungen: Ob in der Prototypenentwicklung, im Labor oder bei kundenspezifischen Lösungen – die einfache und sichere Handhabung macht die Klemme zu einem flexiblen Werkzeug für verschiedenste elektrische Projekte.
Qualität und Zuverlässigkeit: Warum AST die richtige Wahl ist
Die AST 045-05 Federkraftklemme repräsentiert die Verpflichtung von AST zu höchster Qualität und technischer Exzellenz. Jedes Detail wurde sorgfältig durchdacht, um eine optimale Performance zu gewährleisten.
- Robuste Gehäusekonstruktion: Das Gehäuse besteht aus einem hochschlagfesten und flammhemmenden technischen Kunststoff, der auch unter widrigen Umgebungsbedingungen seine Integrität bewahrt.
- Korrosionsbeständige Kontaktmaterialien: Die internen Kontakte sind aus einer hochwertigen Legierung gefertigt, die Korrosion widersteht und somit eine dauerhaft geringen Übergangswiderstand sicherstellt.
- Fortschrittliche Federtechnologie: Die speziell entwickelte Federkraftmechanik sorgt für einen gleichmäßigen und zuverlässigen Anpressdruck über die gesamte Lebensdauer des Produkts. Dies verhindert ein Erschlaffen der Verbindung, wie es bei thermischer Belastung bei Schraubverbindungen vorkommen kann.
- Konformität mit relevanten Normen: Die AST 045-05 erfüllt die wesentlichen nationalen und internationalen Normen für elektrische Verbindungselemente, was ihre Eignung für professionelle Anwendungen unterstreicht.
- Einfache Identifizierbarkeit: Die klare Modellbezeichnung und die standardisierte Farbgebung (falls zutreffend, hier nicht spezifiziert, aber typisch) erleichtern die Auswahl und Montage der korrekten Klemme für die jeweilige Anwendung.
Sicherheit und Effizienz: Der strategische Vorteil der Federkrafttechnik
Die Umstellung von traditionellen Verdrahtungsmethoden auf moderne Federkraftklemmen wie die AST 045-05 ist nicht nur eine Frage des Komforts, sondern eine strategische Entscheidung zur Steigerung der Gesamteffizienz und Sicherheit elektrischer Installationen.
- Reduzierung von Montagefehlern: Die werkzeuglose Anwendung minimiert das Risiko von fehlerhafter Verschraubung oder falscher Anzugsdrehmomente, die zu schlechten Kontakten und potenziellen Gefahren führen können.
- Beständigkeit gegen Vibrationen: In Umgebungen mit mechanischen Schwingungen, wie sie in industriellen Maschinen oder Fahrzeugen vorkommen, bieten Federkraftverbindungen eine überlegene Stabilität im Vergleich zu Schraubklemmen, die sich lösen können.
- Langfristige Zuverlässigkeit: Die konstante Federkraft kompensiert automatisch die thermische Ausdehnung und Kontraktion der Leiter, die im normalen Betrieb auftreten. Dies gewährleistet einen stabilen Kontakt über Jahre hinweg ohne die Notwendigkeit periodischer Nachziehungen.
- Zeitersparnis bei Installation und Wartung: Die schnelle und unkomplizierte Montage beschleunigt den Installationsprozess erheblich. Auch bei Wartungsarbeiten oder Änderungen der Verdrahtung ist die Handhabung schnell und effizient.
- Verbesserte elektrische Leistung: Durch den konstanten und optimalen Anpressdruck wird ein geringer Übergangswiderstand sichergestellt, was Energieverluste minimiert und die Effizienz der angeschlossenen Geräte erhöht.
FAQ – Häufig gestellte Fragen zu AST 045-05 – Federkraftklemme, 5-pol, Ø 0,08 – 1 mm, RM 5,0
Ist die AST 045-05 für alle Arten von Leitern geeignet?
Die AST 045-05 Federkraftklemme ist für massive und feindrähtige Leiter konzipiert. Bei feindrähtigen Leitern wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Benötige ich spezielles Werkzeug zur Montage der AST 045-05?
Nein, die AST 045-05 ist für die werkzeuglose Montage ausgelegt. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen eingeführt, und die integrierte Federkraft hält sie sicher fest.
Welche maximalen Strom- und Spannungswerte kann die AST 045-05 verarbeiten?
Die AST 045-05 Federkraftklemme ist für eine Nennspannung von 400 V und einen Nennstrom von 18 A ausgelegt. Diese Werte stellen sicher, dass sie für eine Vielzahl von professionellen Anwendungen sicher eingesetzt werden kann.
Ist die Klemme für den Einsatz bei extremen Temperaturen geeignet?
Ja, die AST 045-05 ist für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Diese Robustheit macht sie geeignet für den Einsatz in anspruchsvollen Umgebungsbedingungen.
Was bedeutet RM 5,0?
RM steht für Rastermaß. RM 5,0 bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte auf der Klemme 5,0 Millimeter beträgt. Dies ist ein gängiger Standard in der Elektrotechnik und erleichtert die Integration in bestehende Verdrahtungssysteme und Einbauräume.
Wie unterscheidet sich die AST 045-05 von herkömmlichen Schraubklemmen?
Der Hauptunterschied liegt in der Verbindungstechnologie. Während Schraubklemmen eine mechanische Kraft zum Anziehen der Leiter benötigen und sich mit der Zeit lockern können, nutzt die AST 045-05 eine Federkraft, die einen konstanten und wartungsfreien Anpressdruck über die gesamte Lebensdauer gewährleistet. Dies macht sie widerstandsfähiger gegen Vibrationen und Temperaturschwankungen und reduziert das Risiko von Fehlerkontakten.
Kann die AST 045-05 in feuchten Umgebungen eingesetzt werden?
Das Isolationsmaterial der AST 045-05 ist so konzipiert, dass es gegen Umwelteinflüsse beständig ist. Für den Einsatz in extrem feuchten oder korrosiven Umgebungen sind jedoch zusätzliche Schutzmaßnahmen wie geeignete Gehäuse und Abdichtungen unerlässlich, um die Langlebigkeit und Zuverlässigkeit der gesamten Installation zu gewährleisten.
