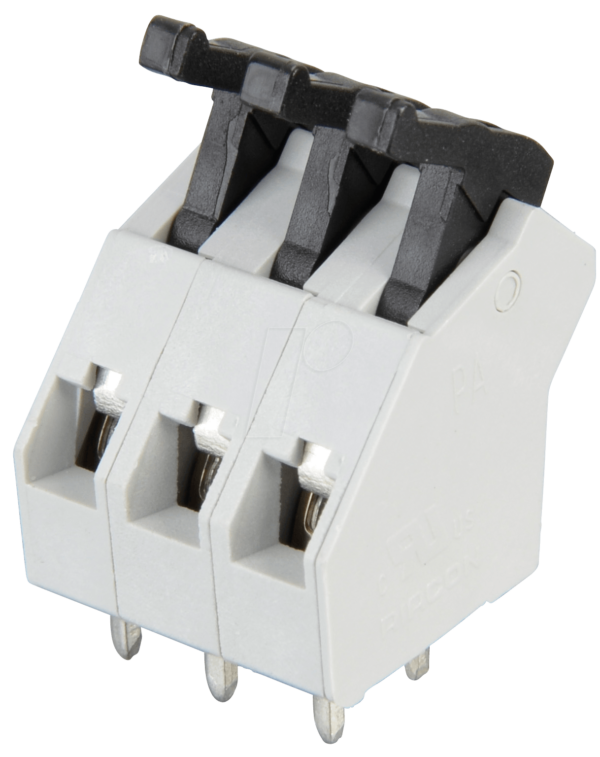

AST 045-03 – Die Zukunft sicherer elektrischer Verbindungen für Profis
Die AST 045-03 Federkraftklemme ist die ideale Lösung für Elektriker und Automatisierungstechniker, die eine zuverlässige und zeitsparende Methode zur Verbindung von Drähten mit unterschiedlichen Querschnitten benötigen. Entwickelt, um den hohen Anforderungen moderner Installationen gerecht zu werden, eliminiert diese Klemme die Notwendigkeit für Werkzeuge wie Schraubendreher und Lötgeräte, was die Montagezeit drastisch reduziert und die Fehlerquote minimiert.
Maximale Effizienz und Sicherheit durch innovative Federkrafttechnologie
Im Gegensatz zu herkömmlichen Klemmverbindungen, bei denen Schraubverbindungen mit der Zeit lockern und zu potenziellen Gefahren führen können, nutzt die AST 045-03 eine integrierte Federkrafttechnologie. Diese Technologie gewährleistet eine konstante und druckstabile Verbindung, die sich automatisch an Drahtschrumpfung oder -ausdehnung anpasst. Das Ergebnis ist eine dauerhaft sichere und leitfähige Verbindung, die den strengsten Sicherheitsstandards entspricht und die Lebensdauer Ihrer elektrischen Installationen verlängert.
Herausragende Merkmale und Vorteile der AST 045-03
- Werkzeuglose Installation: Spart wertvolle Zeit und reduziert den Bedarf an zusätzlichem Werkzeug.
- Sichere und stabile Verbindung: Die integrierte Federkraft sorgt für eine dauerhafte und zuverlässige Kontaktierung, selbst unter Vibrationen oder Temperaturschwankungen.
- Breiter Querschnittsbereich: Kompatibel mit einem Drahtquerschnittsbereich von 0,08 mm² bis 1 mm², was eine hohe Flexibilität bei verschiedenen Anwendungen ermöglicht.
- 3-polige Ausführung: Ermöglicht die gleichzeitige Verbindung von bis zu drei einzelnen Leitern, was die Effizienz bei komplexen Verdrahtungen erhöht.
- Kompaktes Design: Der Rastermaß (RM) von 5,0 mm ermöglicht eine platzsparende Montage, insbesondere in Schaltschränken und Verteilerdosen.
- Hohe Zuverlässigkeit: Entwickelt für den professionellen Einsatz in anspruchsvollen Umgebungen.
- Reduzierte Fehleranfälligkeit: Die einfache Handhabung minimiert das Risiko von Verdrahtungsfehlern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | AST 045-03 |
| Typ | Federkraftklemme |
| Anzahl der Pole | 3 |
| Drahtquerschnittsbereich (min.) | 0,08 mm² |
| Drahtquerschnittsbereich (max.) | 1 mm² |
| Rastermaß (RM) | 5,0 mm |
| Anschlussart | Push-in-Technologie für massive und flexible Leiter |
| Gehäusematerial | Hochleistungs-Kunststoff (flammhemmend, UV-beständig) |
| Kontakmaterial | Nickelbeschichtetes Kupfer für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Maximaler Betriebsstrom | Variiert je nach Leiterquerschnitt und Umgebungstemperatur (Details siehe Produktdatenblatt) |
| Maximal zulässige Betriebsspannung | Variiert je nach Anwendung und Isolationsklasse (Details siehe Produktdatenblatt) |
| Betriebstemperaturbereich | -40 °C bis +105 °C |
| Schutzart | IP20 (ungeschützt gegen Berührung, Staub und Wasser) |
| Zertifizierungen | CE, RoHS, UL (je nach spezifischer Ausführung und Region) |
Anwendungsgebiete: Wo die AST 045-03 ihre Stärken ausspielt
Die AST 045-03 ist ein universell einsetzbares Verbindungselement, das sich besonders gut für folgende Bereiche eignet:
- Schaltschrankverdrahtung: Ermöglicht eine schnelle und sichere Verdrahtung von Steuerungen, Relais und anderen Komponenten in Schaltschränken.
- Gebäudeinstallationen: Ideal für den Einsatz in Verteilerdosen, Leuchtenanschlüssen und Unterputzdosen, wo Platz und Zeit eine wichtige Rolle spielen.
- Automatisierungstechnik: Perfekt für die Verbindung von Sensoren, Aktoren und Steuerungssystemen in industriellen Umgebungen.
- Netzgeräte-Anschlüsse: Bietet eine zuverlässige und einfache Möglichkeit, Stromversorgungen anzuschließen.
- Reparatur und Wartung: Vereinfacht und beschleunigt Reparaturarbeiten an bestehenden elektrischen Anlagen.
- Prototypenbau und Entwicklung: Ermöglicht schnelles und flexibles Verdrahten bei der Entwicklung neuer elektrischer Schaltungen.
Häufig gestellte Fragen zu AST 045-03 – Federkraftklemme, 3-pol, Ø 0,08 – 1 mm, RM 5,0
Was ist der Vorteil gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil der AST 045-03 liegt in der Federkrafttechnologie. Diese sorgt für eine konstante Klemmkraft, die unabhängig von Vibrationen oder thermischer Ausdehnung des Leiters ist. Schraubklemmen hingegen können sich mit der Zeit lockern, was zu schlechten Kontakten und potenziellen Brandgefahren führt. Die Federkraftklemme bietet daher eine höhere Sicherheit und Zuverlässigkeit.
Ist die AST 045-03 für flexible Leiter (Litze) geeignet?
Ja, die AST 045-03 ist für die einfache und sichere Verbindung von massiven sowie flexiblen Leitern im angegebenen Querschnittsbereich ausgelegt. Die Push-in-Technologie ermöglicht ein einfaches Einführen des Leiters, und die integrierte Feder hält ihn sicher fest.
Welche Leiterquerschnitte kann die Klemme maximal aufnehmen?
Die AST 045-03 ist für Leiterquerschnitte von mindestens 0,08 mm² bis maximal 1 mm² spezifiziert. Dies deckt einen breiten Bereich von typischen Installations- und Steuerleitern ab.
Wie wird die Klemme elektrisch mit dem Leiter verbunden?
Die Verbindung erfolgt werkzeuglos durch einfaches Einschieben des abisolierten Leiters in die dafür vorgesehene Öffnung der Klemme. Die interne Federkraft sorgt dann für den elektrischen und mechanischen Kontakt.
Ist die AST 045-03 für den Einsatz in feuchten Umgebungen geeignet?
Die Standardausführung der AST 045-03 hat die Schutzart IP20, was bedeutet, dass sie vor direktem Kontakt und größeren Fremdkörpern geschützt ist, aber nicht vor Wasser oder Feuchtigkeit. Für feuchte Umgebungen sind spezielle Klemmen mit höherer Schutzart erforderlich.
Welche Stromstärke kann die Klemme maximal verarbeiten?
Die maximale Strombelastbarkeit hängt von mehreren Faktoren ab, darunter der angeschlossene Leiterquerschnitt, die Umgebungstemperatur und die Dauer der Strombelastung. Detaillierte Angaben zur maximalen Strombelastung für verschiedene Konfigurationen finden Sie im technischen Datenblatt des Produkts.
Wie gewährleistet die Klemme eine dauerhaft gute elektrische Leitfähigkeit?
Die Kontaktoberfläche der Klemme besteht aus einem korrosionsbeständigen Material, das mit einer feinen Nickelbeschichtung versehen ist. In Kombination mit der konstanten Federkraft wird ein niedriger Übergangswiderstand sichergestellt, der auch über lange Zeit stabil bleibt und Oxidation verhindert.
