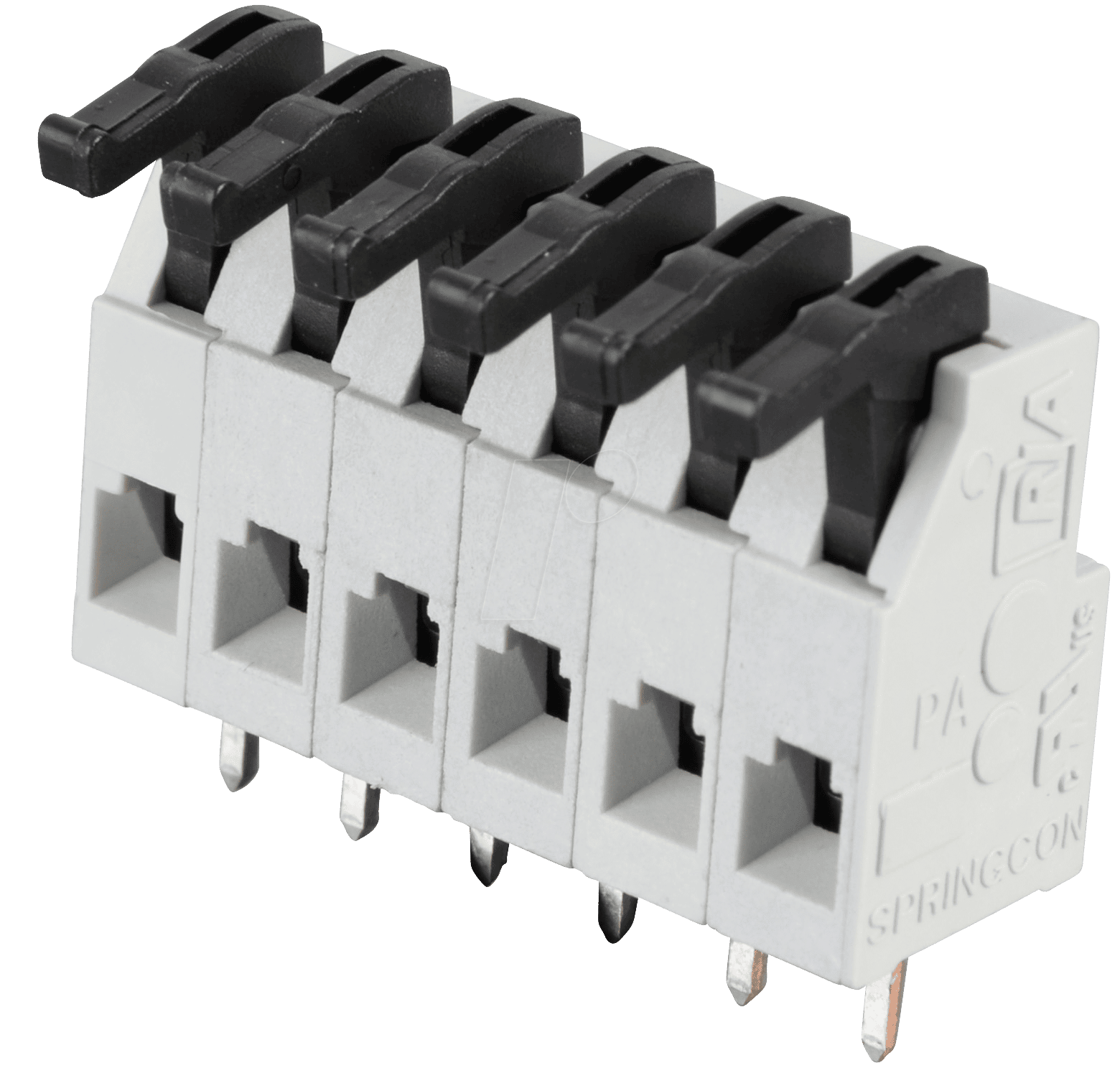

Präzise Verbindungslösungen für anspruchsvolle Elektroinstallationen: Die AST 025-06 Federkraftklemme
Die AST 025-06 Federkraftklemme ist die essenzielle Komponente für Elektriker, Planer und Anlagenbauer, die eine sichere, schnelle und zuverlässige elektrische Verbindung von Leitungen im Bereich von Ø 0,08 mm bis 1 mm² benötigen. Insbesondere dort, wo herkömmliche Schraubverbindungen zu zeitaufwendig oder unpraktisch sind, bietet diese 6-polige Klemme mit einem Rastermaß von 5,0 mm eine überlegene Lösung für eine Vielzahl von Anwendungen.
Effizienz und Zuverlässigkeit durch fortschrittliche Klemmtechnik
Die AST 025-06 zeichnet sich durch ihre innovative Federkraftklemmtechnologie aus. Diese Methode eliminiert die Notwendigkeit von Werkzeugen zur Befestigung der Leiter, was eine signifikante Zeitersparnis bei der Installation bedeutet. Die integrierte Federkraft sorgt für einen konstanten und sicheren Anpressdruck, der auch unter wechselnden Temperaturbedingungen oder Vibrationen eine dauerhaft stabile elektrische Verbindung gewährleistet. Im Gegensatz zu Schraubklemmen, die sich mit der Zeit lockern können, bietet die Federkraftklemme eine wartungsfreie und inhärent sichere Verbindung, die Ausfälle und Störanfälligkeiten minimiert.
Herausragende Vorteile der AST 025-06 Federkraftklemme
- Schnelle und werkzeuglose Montage: Reduziert die Installationszeit drastisch und erhöht die Effizienz bei Großprojekten.
- Sicherer und dauerhafter Kontakt: Die integrierte Federkraft garantiert eine stabile Verbindung auch unter anspruchsvollen Bedingungen wie Vibrationen und Temperaturschwankungen.
- Breiter Anwendungsbereich: Geeignet für Leiterquerschnitte von 0,08 mm² bis 1,0 mm², was eine hohe Flexibilität bei der Projektplanung ermöglicht.
- Kompaktes Design: Das geringe Bauvolumen ermöglicht die Integration in platzbeschränkte Einbausituationen.
- Hohe Zuverlässigkeit: Verhindert das Risiko von Lockerungen und Kurzschlüssen, die bei herkömmlichen Verbindungen auftreten können.
- Vielseitigkeit: Ideal für den Einsatz in Schaltschrankbau, Hausinstallationen, Maschinenbau und weiteren industriellen Anwendungen.
Technische Spezifikationen und Materialgüte
Die AST 025-06 Federkraftklemme ist präzisionsgefertigt, um höchste Standards in Bezug auf Leistung und Langlebigkeit zu erfüllen. Das Gehäusematerial besteht aus einem hochwertigen, flammhemmenden Polyamid (PA), das für seine ausgezeichnete elektrische Isolationseigenschaft und mechanische Festigkeit bekannt ist. Die leitenden Kontakte sind aus einer vernickelten Kupferlegierung gefertigt, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Federmechanismen sind aus rostfreiem Federstahl gefertigt, um eine gleichbleibende und langanhaltende Klemmkraft zu garantieren.
Einsatzgebiete und Anwendungsszenarien
Die AST 025-06 Federkraftklemme findet ihren optimalen Einsatz in einer Vielzahl von professionellen Anwendungen, wo schnelle, sichere und wartungsfreie Verbindungen gefragt sind:
- Schaltschrankbau: Ermöglicht die effiziente und platzsparende Verdrahtung von Steuerungen, Relais und anderen Komponenten.
- Industrielle Automatisierung: Ideal für die Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen.
- Gebäudeautomation: Perfekt für die Verkabelung von Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Beleuchtungstechnik: Bietet eine schnelle und sichere Möglichkeit zur Verbindung von Leuchten und Trafos.
- Geräteanschluss: Vereinfacht die Anschlussklemmen von verschiedenen elektrischen Geräten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Federkraftklemme |
| Polzahl | 6-polig |
| Leiterquerschnittsbereich | Ø 0,08 mm² – 1,0 mm² (AWG 28 – 18) |
| Rastermaß (RM) | 5,0 mm |
| Nennspannung | Konform mit einschlägigen Normen für die Anwendung, typischerweise 250V oder höher, abhängig von der spezifischen Ausführung und Zertifizierung. |
| Nennstrom | Abhängig vom Leiterquerschnitt und der zulässigen Erwärmung, typischerweise bis zu 10A für 1,0 mm² Leiter. |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Kontaktmaterial | Vernickelte Kupferlegierung |
| Federstahl | Rostfreier Federstahl für konstante Klemmkraft |
| Betriebstemperaturbereich | Breiter Bereich von -40°C bis +105°C, je nach Materialspezifikation und Anwendungsbedingungen. |
| Montageart | Direkte Montage auf Leiterplatte oder über passende Aufnahmeelemente. |
| Farbgebung | Standardmäßig in Grau oder anderen technisch üblichen Farben zur Kennzeichnung. |
Häufig gestellte Fragen zu AST 025-06 – Federkraftklemme, 6-pol, Ø 0,08 – 1 mm, RM 5,0
Welche Leiterarten können mit der AST 025-06 verwendet werden?
Die AST 025-06 Federkraftklemme ist für die Aufnahme von massiven und feindrähtigen Leitern konzipiert. Durch die federbasierte Klemmung passt sich die Klemme flexibel an unterschiedliche Leiterquerschnitte und -typen innerhalb des angegebenen Bereichs an.
Ist die AST 025-06 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Eignung für explosionsgefährdete Bereiche hängt von spezifischen Zertifizierungen und der Nennspannungsklasse ab. Standardmäßig ist die AST 025-06 für allgemeine Elektroinstallationen konzipiert. Für spezielle ATEX-Anwendungen sind dedizierte Produktvarianten oder alternative Lösungen erforderlich.
Wie wird sichergestellt, dass die Verbindung auch nach langer Zeit sicher bleibt?
Die AST 025-06 nutzt eine Federkraftklemmung. Die Feder übt einen konstanten Anpressdruck auf den Leiter aus, der auch bei Temperaturschwankungen, Vibrationen oder Materialalterung wirksam bleibt und so ein Lockern der Verbindung verhindert.
Benötige ich Spezialwerkzeuge, um die AST 025-06 zu installieren?
Nein, die AST 025-06 Federkraftklemme zeichnet sich durch eine werkzeuglose Montage aus. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen eingeführt, wo sie sicher von der Federkraft geklemmt werden.
Kann die AST 025-06 mehrmals verwendet werden?
Ja, die Federkraftklemme kann in der Regel mehrmals demontiert und wieder montiert werden, solange die Leiterenden unbeschädigt bleiben und die Klemmfunktion erhalten bleibt. Es ist jedoch ratsam, die Integrität der Federkraft und der Kontakte nach jeder Demontage zu prüfen.
Welche Bedeutung hat das Rastermaß von 5,0 mm?
Das Rastermaß von 5,0 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlussstellen an. Dieser Standard ist für viele Leiterplattenlayouts und Modulbreiten in Schaltschränken optimiert und ermöglicht eine dichte und geordnete Verdrahtung.
Ist die AST 025-06 gegen Korrosion geschützt?
Die leitenden Kontakte der AST 025-06 sind aus einer vernickelten Kupferlegierung gefertigt, die eine ausgezeichnete Korrosionsbeständigkeit bietet und somit eine dauerhaft zuverlässige elektrische Verbindung gewährleistet, auch in Umgebungen mit potenziell korrosiven Einflüssen.
