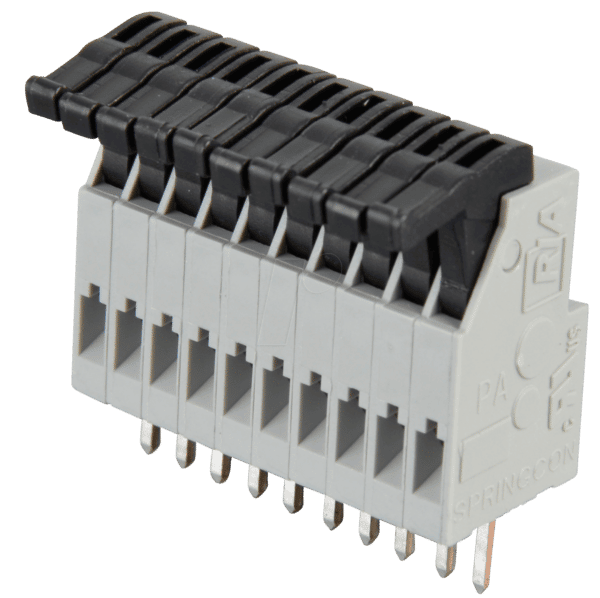

Präzise und Sichere Verbindungen: Die AST 021-10 Federkraftklemme für Anspruchsvolle Elektroinstallationen
Wenn es um zuverlässige und dauerhafte elektrische Verbindungen geht, sind Standard-Schraubklemmen oft nicht die optimale Lösung. Die AST 021-10 Federkraftklemme bietet hier eine überlegene Alternative. Sie wurde speziell für Anwender entwickelt, die höchste Ansprüche an Sicherheit, Geschwindigkeit und Wartungsfreiheit bei der Verdrahtung von Leitern mit Querschnitten von 0,08 mm² bis 0,5 mm² stellen. Ob in der Automobilindustrie, im Schaltschrankbau oder bei anspruchsvollen Hausinstallationen – diese 10-polige Klemme mit einem Rastermaß von 2,5 mm garantiert eine sichere Kontaktierung ohne die Notwendigkeit regelmäßiger Nachkontrolle.
Die Überlegenheit der Federkraftverbindung im Detail
Herkömmliche Schraubverbindungen können durch Vibrationen, thermische Ausdehnung und Alterung nachlassen. Dies führt zu Übergangswiderständen, Überhitzung und potenziellen Ausfällen. Die AST 021-10 Federkraftklemme überwindet diese Nachteile durch ein intelligentes Federkraftprinzip. Die integrierte Federkraft sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von äußeren Einflüssen. Dies bedeutet:
- Dauerhaft sichere Kontakte: Kein Lockern durch Vibrationen oder Temperaturschwankungen.
- Reduzierte Übergangswiderstände: Geringere Wärmeentwicklung und höhere Energieeffizienz.
- Zeitersparnis bei der Installation: Schnelles und einfaches Einführen des Leiters ohne Werkzeug (bei Litzen mit Aderendhülse oder soliden Leitern).
- Wartungsfreie Anwendung: Eliminiert den Bedarf an regelmäßiger Nachkontrolle und Nachziehen von Schrauben.
- Hohe Kontaktsicherheit: Auch bei sehr feindrähtigen Leitern wird eine zuverlässige Verbindung gewährleistet.
- Kompaktes Design: Die 10-polige Ausführung mit nur 2,5 mm Rastermaß ermöglicht eine hohe Packungsdichte.
Konstruktion und Materialqualität der AST 021-10
Die Konstruktion der AST 021-10 Federkraftklemme ist auf Langlebigkeit und maximale Leistung ausgelegt. Das Gehäusematerial besteht aus einem hochtemperaturbeständigen und flammwidrigen Polyamid (PA), das auch unter extremen Bedingungen formstabil bleibt und höchste Sicherheitsstandards erfüllt. Die interne Federkontaktierung ist aus einer speziell gehärteten Federstahllegierung gefertigt, die über Jahrzehnte hinweg eine konstante Federkraft aufrechterhält. Diese Kombination aus robustem Gehäuse und langlebiger Federtechnologie macht die AST 021-10 zu einer Investition in die Zuverlässigkeit Ihrer elektrischen Installationen.
Anwendungsbereiche und Vielseitigkeit
Die AST 021-10 Federkraftklemme ist aufgrund ihres breiten Querschnittsbereichs und ihrer robusten Bauweise äußerst vielseitig einsetzbar. Sie eignet sich hervorragend für:
- Schaltschrankbau: Effiziente und sichere Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Leuchtenanschlüsse: Schnelle und sichere Verbindung von Kabeln in Deckenlampen, Wandleuchten und anderen Lichtinstallationen.
- Modulare Elektronik: Integration in eigene Elektronikprojekte, bei denen flexible und zuverlässige Verbindungen gefragt sind.
- Automobilindustrie: Verdrahtung von Bordelektronik, Sensoren und Beleuchtungssystemen, wo Vibrationen und Temperaturschwankungen üblich sind.
- Haustechnik: Ersetzen herkömmlicher Klemmen bei Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie bei Niederspannungsinstallationen.
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuerungskomponenten in Produktionsanlagen.
Das Rastermaß von 2,5 mm ermöglicht zudem eine platzsparende Montage, was besonders in beengten Einbausituationen von Vorteil ist. Die einfache Handhabung, insbesondere mit Litzen, die mit Aderendhülsen versehen sind, beschleunigt den Installationsprozess erheblich und minimiert das Risiko von Fehlverdrahtungen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | AST 021-10 Federkraftklemme |
| Polanzahl | 10 |
| Leiterquerschnitt (min.) | 0,08 mm² (eindrähtig/mehrdrähtig) |
| Leiterquerschnitt (max.) | 0,5 mm² (eindrähtig/mehrdrähtig) |
| Rastermaß | 2,5 mm |
| Anschlusstechnik | Federkraftklemme |
| Gehäusematerial | Hochtemperaturbeständiges, flammwidriges Polyamid (PA) |
| Federkontaktmaterial | Gehärtete Federstahllegierung |
| Betriebstemperatur (typisch) | -40°C bis +105°C |
| Isolationsspannung | Gemäß relevanten Normen (z.B. EN 60664-1) für die gewählte Anwendungsklasse |
| Schutzart | Abhängig von der Einbauumgebung und der Anwendung |
| Zulassungen | Nach relevanten Industrienormen (z.B. UL, VDE – falls zutreffend für das spezifische Modell) |
| Anwendung | Elektrische Verbindungen in Schaltschränken, Industrie, Automobil, Gebäudetechnik |
Sicherheitsaspekte und Normkonformität
Die AST 021-10 Federkraftklemme erfüllt die Anforderungen moderner Sicherheitsstandards. Die Verwendung von flammwidrigen und hochtemperaturbeständigen Materialien gewährleistet den Schutz vor Bränden und Beschädigungen bei Überlastung. Die konstante Federkraft minimiert das Risiko von Kurzschlüssen durch lose Verbindungen, ein kritischer Faktor in sicherheitsrelevanten Bereichen. Die präzise gefertigten Kontakte sorgen für eine optimale Stromübertragung und vermeiden die Entstehung gefährlicher Übergangswiderstände, die zu Überhitzung führen könnten. Die Einhaltung von Normen wie EN 60664-1 (Überspannungskategorien und Verschmutzungsgrade) ist für die Anwendung in unterschiedlichen Umgebungen von zentraler Bedeutung und wird durch die hochwertige Konstruktion der Klemme unterstützt.
Die Vorteile der AST 021-10 gegenüber herkömmlichen Klemmen
Die Entscheidung für die AST 021-10 Federkraftklemme ist eine Entscheidung für fortschrittliche Installationstechnik. Im Gegensatz zu Schraubklemmen, bei denen das Risiko besteht, dass sich die Verbindung durch Vibrationen oder thermische Zyklen lockert und nachgezogen werden muss, bietet die Federkraftklemme eine wartungsfreie und dauerhaft sichere Lösung. Selbst feindrähtige Leiter, die oft schwierig sicher zu verschrauben sind, werden von der Federkraftklemme zuverlässig und fest kontaktiert. Die Zeitersparnis bei der Installation ist signifikant, da das separate Werkzeug zum Anziehen von Schrauben entfällt. Dies reduziert nicht nur die Installationskosten, sondern minimiert auch das Risiko von Beschädigungen an den Leitern oder der Klemme selbst.
FAQ – Häufig gestellte Fragen zu AST 021-10 – Federkraftklemme, 10-pol, Ø 0,08 – 0,5 mm, RM 2,5
Welche Leiterquerschnitte können mit der AST 021-10 verbunden werden?
Die AST 021-10 Federkraftklemme ist für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² ausgelegt. Dies umfasst sowohl eindrähtige als auch mehrdrähtige Leiter, was eine hohe Flexibilität bei der Anwendung gewährleistet.
Ist die Verwendung von Aderendhülsen bei der AST 021-10 notwendig?
Für mehrdrähtige Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine optimale Kontaktfläche zu gewährleisten und ein Ausfransen der Litzen zu verhindern. Bei eindrähtigen Leitern ist keine Aderendhülse erforderlich; der Leiter kann direkt eingeführt werden.
Wie einfach ist die Installation der AST 021-10?
Die Installation ist denkbar einfach. Bei Verwendung einer Aderendhülse wird diese in die Klemme eingeführt, bis sie fest sitzt. Bei eindrähtigen Leitern wird der abisolierte Leiter einfach in die Öffnung der Klemme gesteckt. Die Federkraft sorgt automatisch für eine sichere Verbindung.
Ist die AST 021-10 für den Einsatz in Umgebungen mit starken Vibrationen geeignet?
Ja, die AST 021-10 ist speziell für Anwendungen mit Vibrationen konzipiert. Das Federkraftprinzip sorgt für einen konstanten Anpressdruck, der ein Lockern der Verbindung durch Erschütterungen verhindert. Dies macht sie ideal für den Einsatz in Fahrzeugen oder industriellen Anlagen.
Welche Vorteile bietet die Federkraftklemme gegenüber einer Schraubklemme?
Die Hauptvorteile sind die Wartungsfreiheit, die konstante und sichere Kontaktierung auch bei Temperaturschwankungen und Vibrationen, die Zeitersparnis bei der Installation sowie die Vermeidung von Übergangswiderständen durch nachlassende Schraubverbindungen.
Kann die AST 021-10 auch für den Anschluss von Heizungs- oder Lüftungsanlagen verwendet werden?
Ja, die AST 021-10 ist für eine Vielzahl von Anwendungen in der Gebäudetechnik geeignet, einschließlich der Verdrahtung von Heizungs-, Lüftungs- und Klimatechnikkomponenten, sofern die spezifischen Anforderungen an Querschnitt, Spannung und Umgebungstemperatur erfüllt werden.
Aus welchem Material besteht das Gehäuse und warum ist dies wichtig?
Das Gehäuse besteht aus hochtemperaturbeständigem und flammwidrigem Polyamid (PA). Dieses Material ist entscheidend für die Sicherheit, da es eine hohe Formstabilität auch bei erhöhten Temperaturen gewährleistet und die Ausbreitung von Flammen im Brandfall verhindert.
