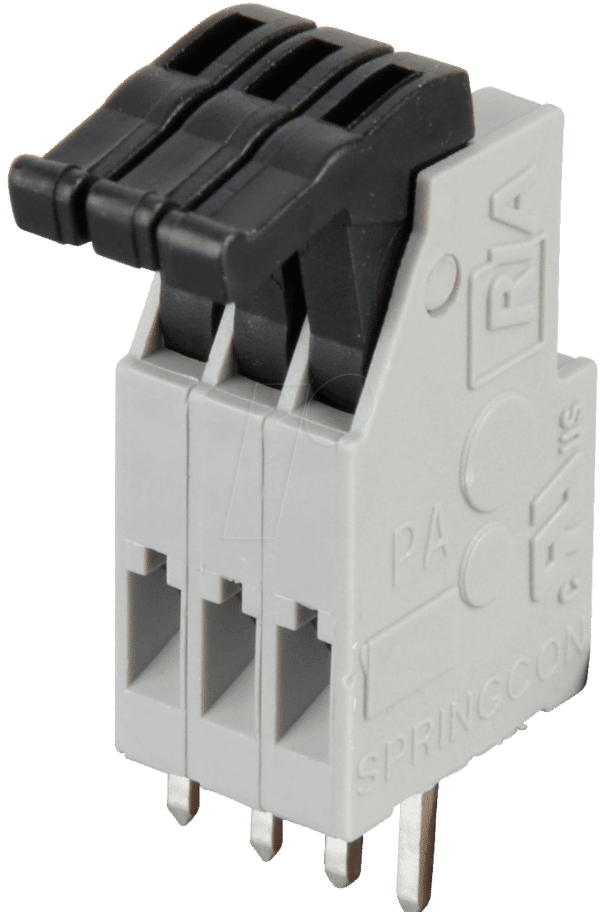

AST 021-03: Präzision und Zuverlässigkeit für sichere elektrische Verbindungen
Sie suchen nach einer zuverlässigen und effizienten Lösung für das Herstellen von sicheren elektrischen Verbindungen in anspruchsvollen Umgebungen? Die AST 021-03 Federkraftklemme, 3-polig, für Leiterquerschnitte von 0,08 bis 0,5 mm² und einem Rastermaß von 2,5 mm, ist die optimale Wahl für Elektrotechniker, Automobilzulieferer und Anlagenbauer, die Wert auf höchste Qualität und dauerhafte Stabilität legen.
Die Vorteile der AST 021-03 Federkraftklemme
Diese 3-polige Federkraftklemme wurde entwickelt, um herkömmliche Schraubverbindungen in vielen Anwendungen zu ersetzen und bietet dadurch signifikante Vorteile:
- Schnelle und Werkzeuglose Montage: Die innovative Federkrafttechnologie ermöglicht ein schnelles und einfaches Einsetzen der Leiter, ohne dass zusätzliche Werkzeuge wie Schraubendreher oder Zangen benötigt werden. Dies spart wertvolle Zeit bei der Installation und Wartung.
- Sichere und Vibrationsfeste Verbindungen: Die integrierte Federkraft sorgt für einen konstanten und sicheren Anpressdruck auf den Leiter. Dies verhindert ein Lockern der Verbindung, selbst unter extremen Vibrationsbelastungen, wie sie in Maschinen, Fahrzeugen oder industriellen Anlagen häufig auftreten.
- Breiter Anwendungsbereich für Leiterquerschnitte: Mit einem zulässigen Leiterquerschnittsbereich von 0,08 bis 0,5 mm² deckt die AST 021-03 eine Vielzahl von gängigen Litzen- und eindrähtigen Leitern ab, was sie zu einer flexiblen Lösung für diverse Projekte macht.
- Kompaktes Design und Hohe Packungsdichte: Das geringe Rastermaß von 2,5 mm ermöglicht eine hohe Anzahl von Anschlüssen auf kleinem Raum. Dies ist besonders vorteilhaft in Anwendungen, bei denen der Bauraum begrenzt ist, wie beispielsweise in der Schaltschrankverdrahtung oder in kompakten elektronischen Geräten.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet die AST 021-03 eine lange Lebensdauer und eine gleichbleibend hohe Leistung über viele Schaltzyklen hinweg.
- Einfache Handhabung bei Leiterwechsel: Das Lösen von Leitern ist ebenso einfach und werkzeuglos möglich, was Wartungsarbeiten und Umbauten erheblich vereinfacht.
Technische Spezifikationen und Qualitätsmerkmale
Die AST 021-03 Federkraftklemme zeichnet sich durch ihre präzise Konstruktion und die Verwendung robuster Materialien aus. Diese Klemme ist nicht nur ein Verbindungselement, sondern ein integraler Bestandteil für die Zuverlässigkeit Ihrer elektrischen Systeme.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | AST 021-03 Federkraftklemme |
| Polzahl | 3-polig |
| Leiterquerschnittsbereich (AWG) | 0,08 mm² – 0,5 mm² (entspricht ca. AWG 28 – AWG 20) |
| Rastermaß (RM) | 2,5 mm |
| Anschlusstechnik | Federkraftklemme (Push-in-Technologie) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. PA 6.6 oder vergleichbares Material gemäß UL94 V-0 Standard) für erhöhte Sicherheit. Das Material bietet eine ausgezeichnete elektrische Isolation und mechanische Stabilität bei unterschiedlichen Umgebungstemperaturen. |
| Leiteranschlussart | Geeignet für massiven und feindrähtigen Leiter mit oder ohne Aderendhülse. Die interne Federklemmung sorgt für einen sicheren Kontakt. |
| Isolationsspannung | Typischerweise im Bereich von 250V bis 400V, abhängig von der spezifischen Ausführung und den Prüfnormen. Dies gewährleistet eine sichere Nutzung in vielen Niederspannungsanwendungen. |
| Strombelastbarkeit | Die Nennstromstärke ist typischerweise auf die Querschnitts- und Temperaturbedingungen abgestimmt und liegt üblicherweise im Bereich von 10A bis 17,5A, was für viele Standardanwendungen ausreichend ist. |
| Einsatztemperatur | Betriebstemperaturen von -40°C bis +85°C, was eine zuverlässige Funktion unter wechselnden klimatischen Bedingungen sicherstellt. |
| Farbe | Neutralgrau oder je nach Ausführung – Ermöglicht einfache Kennzeichnung und Integration in bestehende Systeme. |
| Zulassungen und Normen | Erfüllt gängige internationale Normen wie UL, CE, RoHS, was die Konformität und Sicherheit für globale Märkte gewährleistet. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit und Zuverlässigkeit der AST 021-03 Federkraftklemme prädestiniert sie für eine breite Palette von Anwendungen:
- Schaltschrankverdrahtung: Die kompakte Bauform und die einfache Montage ermöglichen eine platzsparende und effiziente Verdrahtung von Steuerungen, Relais und anderen Komponenten in Schaltschränken.
- Leuchtenanschlüsse: Ermöglicht eine schnelle und sichere Verbindung von Stromversorgungskabeln an Leuchten, insbesondere dort, wo eine werkzeuglose Installation gewünscht ist.
- Haus- und Gebäudetechnik: Ideal für allgemeine elektrische Installationen, Verteilerdosen und Anschlusskästen, bei denen eine schnelle und dauerhaft sichere Verbindung gefordert ist.
- Automobilindustrie: Die Vibrationsfestigkeit macht die Klemme geeignet für den Einsatz in Fahrzeugen, beispielsweise bei der Verkabelung von Beleuchtungssystemen, Sensoren oder Steuergeräten.
- Industrielle Automatisierung: Robuste Verbindungslösungen sind in industriellen Umgebungen unerlässlich. Die AST 021-03 bietet hier eine zuverlässige Option für die Verkabelung von Maschinen und Anlagen.
- Elektronikgehäuse: Für die interne Verdrahtung von elektronischen Geräten, bei denen Platz und Effizienz entscheidend sind.
Warum die AST 021-03 die Standardlösung übertrifft
Im Vergleich zu traditionellen Schraubklemmen bietet die AST 021-03 eine überlegene Performance durch ihre integrierte Federtechnologie. Schraubverbindungen neigen dazu, sich im Laufe der Zeit durch thermische Wechsel und Vibrationen zu lockern, was zu erhöhtem Übergangswiderstand, Überhitzung und im schlimmsten Fall zu Ausfällen oder Brandgefahren führen kann. Die AST 021-03 eliminiert dieses Risiko durch einen konstanten, selbstregulierenden Anpressdruck, der die Integrität der Verbindung über die gesamte Lebensdauer des Geräts gewährleistet. Zudem entfällt die Notwendigkeit für spezialisiertes Werkzeug, was die Installationskosten senkt und die Arbeitssicherheit erhöht.
FAQ – Häufig gestellte Fragen zu AST 021-03 – Federkraftklemme, 3-pol, Ø 0,08 – 0,5 mm, RM 2,5
Welche Arten von Leitern kann ich mit der AST 021-03 verwenden?
Die AST 021-03 ist für die Aufnahme von massiven (eindrähtigen) und feindrähtigen Leitern mit einem Querschnittsbereich von 0,08 mm² bis 0,5 mm² konzipiert. Sie können die Leiter direkt einführen, auch wenn sie keine Aderendhülse besitzen.
Ist die Federkraftklemme für den Einsatz in Feuchträumen geeignet?
Die Eignung für Feuchträume hängt von der spezifischen Schutzart (IP-Schutzklasse) ab, die für die gesamte Anwendung oder das Gehäuse gewährleistet wird. Das Material der Klemme selbst ist in der Regel gegen Umwelteinflüsse resistent, jedoch ist die direkte Exposition gegenüber Feuchtigkeit zu vermeiden, wenn keine entsprechende Schutzart vorliegt.
Wie löse ich einen Leiter sicher aus der Klemme?
Das Lösen der Leiter erfolgt ebenfalls werkzeuglos. In der Regel ist ein kleiner Hebel oder eine Druckfläche an der Klemme vorgesehen, die gedrückt werden muss, um die Federkraft zu lösen und den Leiter herauszuziehen. Details hierzu finden Sie im Produkthandbuch.
Welchen Einfluss hat das Rastermaß von 2,5 mm auf die Anwendung?
Das Rastermaß von 2,5 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Anschlüsse 2,5 Millimeter beträgt. Dies ermöglicht eine sehr hohe Packungsdichte von Anschlüssen auf kleinstem Raum, was für Anwendungen mit begrenztem Bauraum, wie in kompakten elektronischen Geräten oder schmalen Schaltschrankmodulen, von großem Vorteil ist.
Kann die AST 021-03 für höhere Spannungen als 250V verwendet werden?
Die angegebene Isolationsspannung von typischerweise 250V bis 400V bezieht sich auf die Nennspannung gemäß Prüfnormen und die sichere Anwendung in typischen Niederspannungsbereichen. Für Anwendungen mit höheren Spannungen sind spezielle Klemmen mit entsprechenden Zulassungen erforderlich. Prüfen Sie stets die exakten Spezifikationen des Herstellers für Ihre spezifische Anwendung.
Wie lange ist die Lebensdauer einer Federkraftklemme im Vergleich zu einer Schraubklemme?
Federkraftklemmen, wie die AST 021-03, sind dafür bekannt, eine sehr lange und zuverlässige Lebensdauer zu haben, oft über 20 Jahre oder länger, da die Federkraft den Anpressdruck konstant hält und die Verbindung sich nicht lockert. Schraubklemmen können durch Vibrationen und thermische Zyklen schneller an Zuverlässigkeit verlieren.
Welche Vorteile bietet die Klemme bei der Fehlerbehebung und Wartung?
Die werkzeuglose Montage und Demontage vereinfacht die Fehlerbehebung und Wartung erheblich. Es ist schnell möglich, einzelne Leiter zu prüfen oder auszutauschen, ohne aufwändige Werkzeuge wie Schraubendreher mitführen oder benutzen zu müssen. Dies reduziert Ausfallzeiten und erleichtert den technischen Service.
