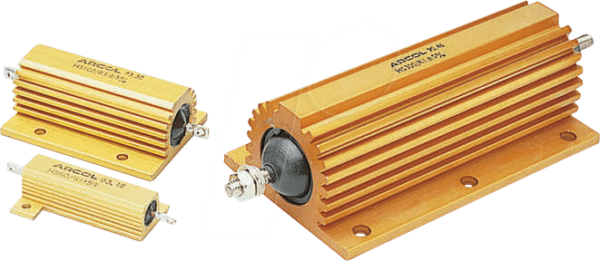

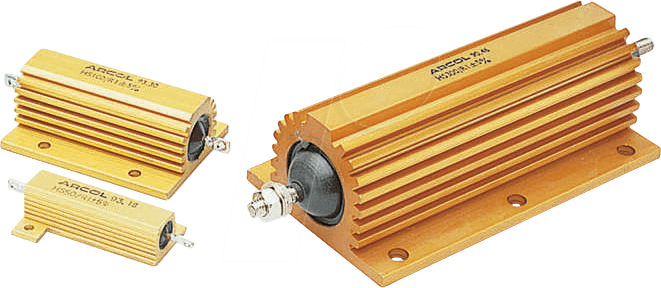

Zuverlässige Leistung für anspruchsvolle Schaltungen: ARC HS15 68R J – Drahtwiderstand, axial, 15 W, 68 Ohm, 5%
Der ARC HS15 68R J Drahtwiderstand ist die ideale Lösung für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die präzise und stabile Widerstandswerte in ihren elektronischen Schaltungen benötigen. Wenn herkömmliche Widerstände durch Überlastung oder unzureichende Wärmeableitung an ihre Grenzen stoßen und die Zuverlässigkeit Ihrer Geräte gefährden, bietet dieser axial bedrahtete Leistungswiderstand eine überlegene Alternative. Er wurde konzipiert, um auch unter intensiver Belastung konstant präzise Ergebnisse zu liefern und somit die Lebensdauer und Performance Ihrer Schaltungen signifikant zu verbessern.
Präzision und Belastbarkeit: Die Kernkompetenzen des ARC HS15 68R J
Im Herzen jeder komplexen Elektronik schlägt die Notwendigkeit von Komponenten, die nicht nur spezifikationsgerecht funktionieren, sondern auch den Widrigkeiten des Dauerbetriebs standhalten. Der ARC HS15 68R J zeichnet sich durch seine robuste Konstruktion und seine Fähigkeit aus, Leistung zu dissipieren, ohne dabei an Präzision zu verlieren. Dies wird durch die sorgfältige Auswahl der Materialien und die fortschrittliche Fertigungstechnologie gewährleistet, die typisch für Qualitätsprodukte in diesem Segment sind. Im Vergleich zu einfacheren Widerstandstypen, die oft bei höheren Temperaturen ihr Toleranzband verlassen oder gar ausfallen, garantiert der ARC HS15 68R J eine durchgängig hohe Performance, was ihn zur bevorzugten Wahl für anspruchsvolle Applikationen macht.
Technische Überlegenheit und Anwendungsbereiche
Die herausragenden Eigenschaften des ARC HS15 68R J Drahtwiderstands ergeben sich aus seiner spezifischen Bauweise und den verwendeten Materialien. Die axiale Bauform ermöglicht eine effiziente Wärmeabfuhr, während der Kern aus speziellem Widerstandsdraht für eine stabile und zuverlässige Stromleitung sorgt. Mit einer Nennleistung von 15 Watt und einem Widerstandswert von 68 Ohm bei einer Toleranz von 5% eignet sich dieser Baustein für eine Vielzahl von Anwendungen:
- Leistungsregelung und Strombegrenzung: In Netzteilen, Spannungsreglerschaltungen und Ladeelektroniken zur exakten Einstellung und Limitierung von Strömen.
- Schutzschaltungen: Als integrierter Bestandteil von Schutzmechanismen zur Vermeidung von Überströmen und Kurzschlüssen in empfindlichen Geräten.
- Audioverstärker und Hi-Fi-Anlagen: Zur Feinabstimmung von Impedanzen und zur Dämpfung von Signalen, wo Präzision und geringes Rauschen entscheidend sind.
- Industrielle Steuerungen und Automatisierungstechnik: Wo robuste Komponenten für den Dauerbetrieb unter variierenden Umgebungsbedingungen erforderlich sind.
- Labor- und Prüfgeräte: Für Anwendungen, die exakte und wiederholbare Messergebnisse erfordern und bei denen die Stabilität des Widerstandswertes unabdingbar ist.
- Modellbau und spezielle Prototypen: Für Projekte, die eine höhere Belastbarkeit als Standardwiderstände erfordern und bei denen eine präzise Leistungskontrolle im Vordergrund steht.
Qualität in jedem Detail: Material und Konstruktion
Die Zuverlässigkeit des ARC HS15 68R J basiert auf seiner sorgfältigen Konstruktion und der Wahl hochwertiger Materialien, die speziell für hohe Belastungen und Langlebigkeit ausgewählt wurden. Der Kern des Widerstands besteht aus einer Legierung, die eine hohe spezifische Widerstand aufweist und gleichzeitig eine exzellente thermische Stabilität bietet. Diese Legierung wird zu einem Draht gewickelt, dessen Wicklungsdichte und -führung präzise kontrolliert werden, um Induktivitätseffekte zu minimieren und die Wärmeabfuhr zu optimieren.
Der Draht ist um einen Keramikkörper gewickelt, der als Trägermaterial dient und eine hervorragende Wärmeleitfähigkeit besitzt. Diese Kombination ermöglicht es dem Widerstand, die entstehende Verlustleistung effizient an die Umgebung abzugeben. Eine schützende Beschichtung, oft eine spezielle keramische Lackierung, umgibt den Wickelkörper und schützt ihn vor Umwelteinflüssen wie Feuchtigkeit, Staub und mechanischer Beschädigung. Diese Beschichtung muss auch bei erhöhter Temperatur beständig sein und darf keine dielektrischen Eigenschaften aufweisen, die zu unerwünschten Nebeneffekten führen könnten.
Die axialen Anschlussdrähte, die robust und gut lötbar sind, ermöglichen eine einfache Integration in bestehende Schaltungen. Ihre Materialzusammensetzung ist so gewählt, dass sie sowohl mechanisch stabil sind als auch eine gute elektrische Verbindung gewährleisten, ohne die Wärmeableitung des Hauptwiderstandskörpers zu beeinträchtigen. Die präzise Fertigung im Hinblick auf Toleranz und Leistungsklasse stellt sicher, dass jede Komponente die spezifizierten Werte zuverlässig erreicht und übertrifft.
Leistungsspezifikationen im Überblick
Die präzisen technischen Spezifikationen des ARC HS15 68R J Drahtwiderstands sind entscheidend für seine Auswahl in anspruchsvollen Elektronikprojekten:
Widerstandswert: 68 Ohm – ein exakter Wert, der für viele präzise Schaltungsdesigns unerlässlich ist.
Nennleistung: 15 Watt – diese hohe Leistungsfähigkeit ermöglicht den Einsatz in anspruchsvollen Anwendungen, bei denen erhebliche Energiemengen dissipiert werden müssen, ohne dass der Widerstand überhitzt oder beschädigt wird.
Toleranz: 5% – eine akzeptable Toleranz für eine breite Palette von Schaltungsanwendungen, die eine gute Balance zwischen Präzision und Kosten bietet. Für Anwendungen, die eine noch höhere Genauigkeit erfordern, sind möglicherweise andere Modelle mit geringerer Toleranz erforderlich, jedoch ist dieser Wert für viele Standardanwendungen mehr als ausreichend.
Bauform: Axial – die klassische Bauform mit beidseitigen Anschlussdrähten erleichtert die Montage auf Leiterplatten und ermöglicht eine gute Luftzirkulation zur Wärmeableitung.
Anschlussart: Drahtwiderstand – diese Art des Widerstands ist bekannt für seine Robustheit und seine Fähigkeit, höhere Leistungen zu verarbeiten.
Technische Daten und Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | ARC HS15 68R J |
| Typ | Drahtwiderstand, axial |
| Nennleistung | 15 W |
| Widerstandswert | 68 Ω |
| Toleranz | ± 5% |
| Material des Widerstandselements | Hochwertige Widerstandslegierung für thermische Stabilität und Langlebigkeit |
| Kernmaterial | Keramischer Hochtemperatur-Isolator zur effizienten Wärmeableitung |
| Gehäusebeschichtung | Robuste, hitzebeständige Schutzlackierung gegen Umwelteinflüsse |
| Anschlussdrähte | Verzinnte Kupferdrahtanschlüsse für gute Lötbarkeit und elektrische Leitfähigkeit |
| Einsatztemperatur (typisch) | -55°C bis +155°C (Angabe der maximal zulässigen Betriebstemperatur des Widerstandskörpers; Umgebungsbedingungen sind zu beachten) |
| Abmessungen (ca.) | Länge des Widerstandskörpers: ca. 20 mm; Durchmesser: ca. 8 mm; Länge der Anschlussdrähte: ca. 25 mm pro Seite (Details können variieren) |
| Anwendungsbereiche | Leistungsregelung, Strombegrenzung, Schutzschaltungen, Audioanwendungen, industrielle Elektronik, Laborgeräte |
Häufig gestellte Fragen zu ARC HS15 68R J – Drahtwiderstand, axial, 15 W, 68 Ohm, 5%
Was ist die maximale Umgebungstemperatur, bei der der ARC HS15 68R J eingesetzt werden kann?
Die genaue maximale Umgebungstemperatur hängt von der spezifischen Kühlung der Schaltung ab. Der Widerstand selbst ist für einen Betriebstemperaturbereich von -55°C bis +155°C des Widerstandskörpers ausgelegt. Bei der Nennleistung von 15W ist eine ausreichende Wärmeableitung entscheidend, um die Lebensdauer und Präzision zu gewährleisten. Es wird empfohlen, die Leistung des Widerstands bei erhöhten Umgebungstemperaturen zu reduzieren, um Überlastung zu vermeiden.
Wie unterscheidet sich dieser Drahtwiderstand von einem Kohleschichtwiderstand gleicher Leistung?
Drahtwiderstände wie der ARC HS15 68R J zeichnen sich durch eine höhere Belastbarkeit, bessere thermische Stabilität und geringere Induktivität aus als vergleichbare Kohleschichtwiderstände. Sie sind daher besser geeignet für Anwendungen, bei denen höhere Ströme fließen oder präzise Impulsverhalten gefordert sind. Kohleschichtwiderstände sind oft kostengünstiger, aber weniger robust.
Ist die 5% Toleranz für präzise Messschaltungen ausreichend?
Eine 5% Toleranz ist für viele allgemeine elektronische Anwendungen und Leistungsschaltungen ausreichend. Für sehr präzise Messinstrumente oder kritische Filterkreise, bei denen höchste Genauigkeit erforderlich ist, wären Widerstände mit einer geringeren Toleranz (z.B. 1% oder 0.1%) die bessere Wahl. Der ARC HS15 68R J bietet hier jedoch eine gute Balance zwischen Leistung und Kosten.
Wie kann die Wärmeabfuhr des ARC HS15 68R J optimiert werden?
Die Wärmeabfuhr kann durch verschiedene Maßnahmen optimiert werden. Dazu gehören die Montage auf einer Leiterplatte mit ausreichenden Kupferflächen, die eine Wärmeableitung ermöglichen, die Verwendung von Kühlkörpern, eine gute Belüftung der gesamten Schaltung oder die Montage auf einer metallischen Oberfläche. Die axiale Bauform unterstützt die Konvektionskühlung, wenn der Widerstand vertikal montiert ist.
Welche typischen Fehlerursachen gibt es bei Leistungswiderständen und wie vermeidet der ARC HS15 68R J diese?
Typische Fehlerursachen sind Überlastung durch Überschreiten der Nennleistung, unzureichende Wärmeableitung, mechanische Beschädigung oder Lötfehler. Der ARC HS15 68R J ist durch seine robuste Konstruktion und hohe Nennleistung für eine zuverlässige Betriebsweise ausgelegt. Sorgfältige Montage, korrekte Auslegung der Leistung und ausreichende Kühlung sind entscheidend, um Ausfälle zu vermeiden.
Ist der ARC HS15 68R J für Hochfrequenzanwendungen geeignet?
Obwohl Drahtwiderstände generell eine geringere Induktivität aufweisen als einige andere Widerstandsarten, sind sie nicht primär für sehr hohe Frequenzen optimiert. Für anspruchsvolle Hochfrequenzanwendungen sind speziell dafür entwickelte Widerstände (z.B. metallschicht oder Keramik-Terminierungswiderstände) oft die bessere Wahl. Dennoch ist der ARC HS15 68R J für viele allgemeine Audio- und Niederfrequenz-Anwendungen gut geeignet.
Wie werden die Anschlussdrähte am besten mit der Leiterplatte verbunden?
Die Anschlussdrähte des ARC HS15 68R J sind für das Löten konzipiert. Es wird empfohlen, eine qualitativ hochwertige Lötverbindung herzustellen, die eine gute elektrische Leitfähigkeit und mechanische Stabilität gewährleistet. Achten Sie darauf, die Löttemperatur und -zeit zu kontrollieren, um das Material des Widerstandskörpers nicht zu überhitzen.
