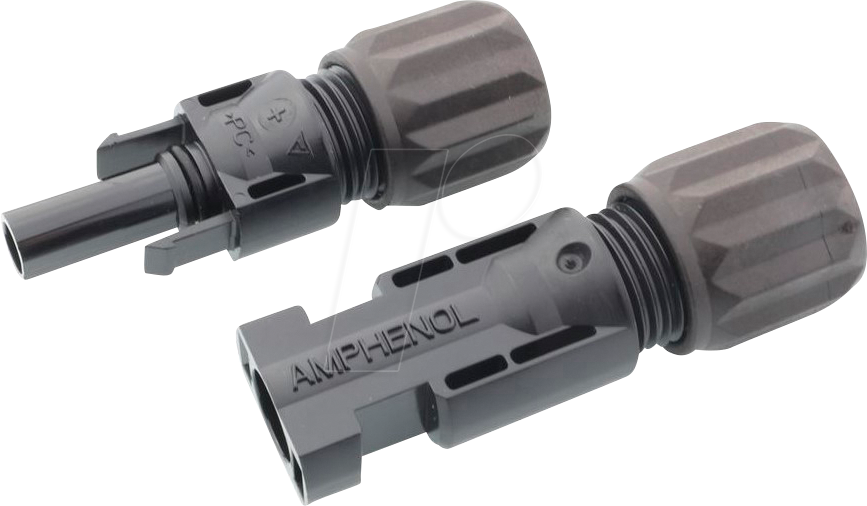

Sichere und Zuverlässige PV-Verbindungen: Der AMPF H4CFC6DI PV-Steckverbinder Buchse
Für Photovoltaik-Installationen, bei denen höchste Zuverlässigkeit und Sicherheit im Vordergrund stehen, bietet der AMPF H4CFC6DI PV-Steckverbinder Buchse eine essenzielle Lösung. Dieses Präzisionsbauteil ist konzipiert, um eine dauerhaft belastbare und witterungsbeständige Verbindung zwischen Solarmodulen und Wechselrichtern zu gewährleisten, und richtet sich an professionelle Solarteure, Systemintegratoren und technisch versierte Anlagenbetreiber, die keine Kompromisse bei der Energieertragsstabilität und der Langlebigkeit ihrer PV-Anlage eingehen wollen.
Maximale Leistungsübertragung und Langlebigkeit
Der AMPF H4CFC6DI zeichnet sich durch seine optimierte Konstruktion aus, die auf eine maximale Strombelastbarkeit und minimale Übergangswiderstände ausgelegt ist. Dies resultiert direkt in einer gesteigerten Energieausbeute Ihrer Solaranlage, da Energieverluste minimiert werden. Die verwendete Technologie und die sorgfältige Verarbeitung stellen sicher, dass der Steckverbinder auch unter extremen Umgebungsbedingungen wie UV-Strahlung, Temperaturschwankungen und Feuchtigkeit seine Funktion über die gesamte Lebensdauer der Photovoltaikanlage zuverlässig erfüllt.
Hervorragende elektrische Eigenschaften
Die elektrische Leistungsfähigkeit des AMPF H4CFC6DI PV-Steckverbinders Buchse ist auf die spezifischen Anforderungen von Photovoltaiksystemen abgestimmt. Mit einer Nennspannung von bis zu 1000V und einem Strombelastbarkeit von 20A (typisch für 6,0 mm2 Kabelquerschnitte) bietet er ausreichende Reserven für gängige Systemkonfigurationen. Die Kontakte sind aus korrosionsbeständigen Materialien gefertigt, um eine stabile elektrische Verbindung über Jahrzehnte hinweg zu gewährleisten und das Risiko von Leistungsdegradation durch Oxidation zu eliminieren.
Konstruktion und Material für extreme Umgebungsbedingungen
Die robuste Bauweise des AMPF H4CFC6DI ist ein entscheidender Faktor für seine überlegene Performance. Das Gehäusematerial, typischerweise ein hochleistungsfähiger Polymerwerkstoff, bietet exzellente UV-Beständigkeit und mechanische Festigkeit, was für den Außeneinsatz unerlässlich ist. Die Dichtungen sind so konzipiert, dass sie eine IP67- oder IP68-Schutzart gewährleisten, was bedeutet, dass der Steckverbinder gegen Staub und zeitweiliges Untertauchen in Wasser geschützt ist. Diese Eigenschaften garantieren eine ununterbrochene Funktionalität, selbst unter anspruchsvollsten klimatischen Bedingungen.
Einfache und sichere Montage
Die Installation des AMPF H4CFC6DI PV-Steckverbinders Buchse ist auf Effizienz und Sicherheit ausgelegt. Das Stecksystem ermöglicht eine schnelle und eindeutige Verbindung (Keying), die eine Verpolung verhindert und somit das Risiko von Installationsfehlern minimiert. Die Crimpkontakte für die 6,0 mm2 Kabelader gewährleisten eine feste und elektrisch stabile Verbindung, die sich bewährt hat. Die integrierten Verriegelungsmechanismen sichern die Verbindung gegen unbeabsichtigtes Lösen.
Umfassende Produktmerkmale und Vorteile
- Hohe Strombelastbarkeit: Konzipiert für 6,0 mm2 Kabel, ideal für Standard-PV-Module.
- Witterungsbeständigkeit: Robuste Materialien und IP-Schutzklasse für langlebigen Außeneinsatz.
- UV-Stabilität: Spezielle Kunststoffe widerstehen der Sonneneinstrahlung ohne Materialermüdung.
- Hohe Spannungsfestigkeit: Geeignet für Systeme bis 1000V Gleichspannung.
- Korrosionsbeständige Kontakte: Gewährleisten dauerhaft niedrige Übergangswiderstände.
- Einfache und sichere Verbindung: Verpolungssichere Montage und zuverlässige Verriegelung.
- Minimale Energieverluste: Effiziente Stromübertragung für maximale Solarerträge.
- Lange Lebensdauer: Entwickelt für die über 25-jährige Lebensdauer von Photovoltaik-Anlagen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | AMPF H4CFC6DI PV-Steckverbinder Buchse |
| Leiterquerschnitt (max.) | 6,0 mm² |
| Nennspannung | 1000 V DC |
| Nennstrom | 20 A (typisch, je nach Kabel und Anwendung) |
| Schutzart | IP67 / IP68 (bei gestecktem Zustand) |
| Temperaturbereich | -40°C bis +85°C |
| Material Gehäuse | UV- und witterungsbeständiger Hochleistungskunststoff |
| Kontaktmaterial | Verzinntes Kupfer oder vergleichbare korrosionsresistente Legierung |
| Verriegelungsmechanismus | Snap-In mit Entriegelungssicherung |
| Zertifizierungen | TÜV, UL, CE (entsprechenden Standards für PV-Komponenten) |
FAQs – Häufig gestellte Fragen zu AMPF H4CFC6DI – PV-Steckverbinder Buchse, 6,0 mm2
Für welche Art von Kabeln ist der AMPF H4CFC6DI PV-Steckverbinder Buchse geeignet?
Der AMPF H4CFC6DI PV-Steckverbinder Buchse ist speziell für die Aufnahme von Solarkabeln mit einem Leiterquerschnitt von 6,0 mm² konzipiert. Er ist für die Verwendung mit UV- und witterungsbeständigen Kabeln ausgelegt, wie sie in Photovoltaikanlagen üblich sind.
Wie wird die Wasserdichtigkeit des Steckverbinders sichergestellt?
Die Wasserdichtigkeit des AMPF H4CFC6DI wird durch präzise gefertigte Dichtungen im Steckergehäuse und am Kabelübergang gewährleistet. Bei korrektem Zusammenstecken erreicht der Steckverbinder die Schutzart IP67 oder IP68, was ihn gegen Staub und das Eindringen von Wasser bei zeitweiligem Untertauchen schützt.
Welchen Einfluss hat die Qualität des Steckverbinders auf die Leistung meiner PV-Anlage?
Die Qualität des Steckverbinders hat direkten Einfluss auf die Effizienz und Langlebigkeit Ihrer Photovoltaikanlage. Minderwertige Steckverbinder können zu erhöhten Übergangswiderständen, Energieverlusten, Korrosion und im schlimmsten Fall zu Brandgefahren führen. Der AMPF H4CFC6DI wurde entwickelt, um diese Risiken zu minimieren und eine optimale Energieübertragung zu gewährleisten.
Kann ich den AMPF H4CFC6DI Steckverbinder auch für andere elektrische Anwendungen verwenden?
Obwohl der AMPF H4CFC6DI für die spezifischen Anforderungen von Photovoltaikanlagen entwickelt wurde, könnte er theoretisch auch in anderen Gleichspannungsanwendungen mit ähnlichen Spannungs- und Stromanforderungen eingesetzt werden, sofern die Umweltbedingungen und Sicherheitsstandards passen. Die Kennzeichnung und Zulassung sind jedoch primär auf PV-Anwendungen ausgerichtet.
Wie stelle ich sicher, dass die Verbindung dauerhaft und sicher ist?
Eine dauerhafte und sichere Verbindung wird durch die korrekte Vercrimpen des Solarkabels mit dem Kontakt im Steckverbinder sowie durch die Verriegelungsmechanismen des Steckers selbst erreicht. Stellen Sie sicher, dass Sie die empfohlenen Werkzeuge und Verfahren für das Crimpwerkzeug verwenden, um eine optimale mechanische und elektrische Verbindung zu erzielen.
Ist der AMPF H4CFC6DI mit anderen Herstellern von PV-Steckverbindern kompatibel?
Die Kompatibilität mit Steckverbindern anderer Hersteller hängt von der Einhaltung von Industriestandards ab. Der AMPF H4CFC6DI folgt typischerweise dem weit verbreiteten MC4-Standard, was eine Kompatibilität mit vielen anderen MC4-kompatiblen Steckverbindern ermöglicht. Es ist jedoch immer ratsam, die Spezifikationen und eventuell vorhandene Kompatibilitätshinweise des Herstellers zu prüfen.
Welche Wartungsarbeiten sind für diesen Steckverbinder erforderlich?
Für den AMPF H4CFC6DI Steckverbinder sind in der Regel keine spezifischen Wartungsarbeiten über die normale Inspektion hinaus erforderlich. Es wird empfohlen, die Steckverbindungen im Rahmen der regelmäßigen Wartung Ihrer PV-Anlage auf äußere Beschädigungen, Verschmutzung oder Korrosion zu überprüfen, um eine langanhaltende Funktionalität zu gewährleisten.
