Präzise Verbindungen für anspruchsvolle Elektronikprojekte

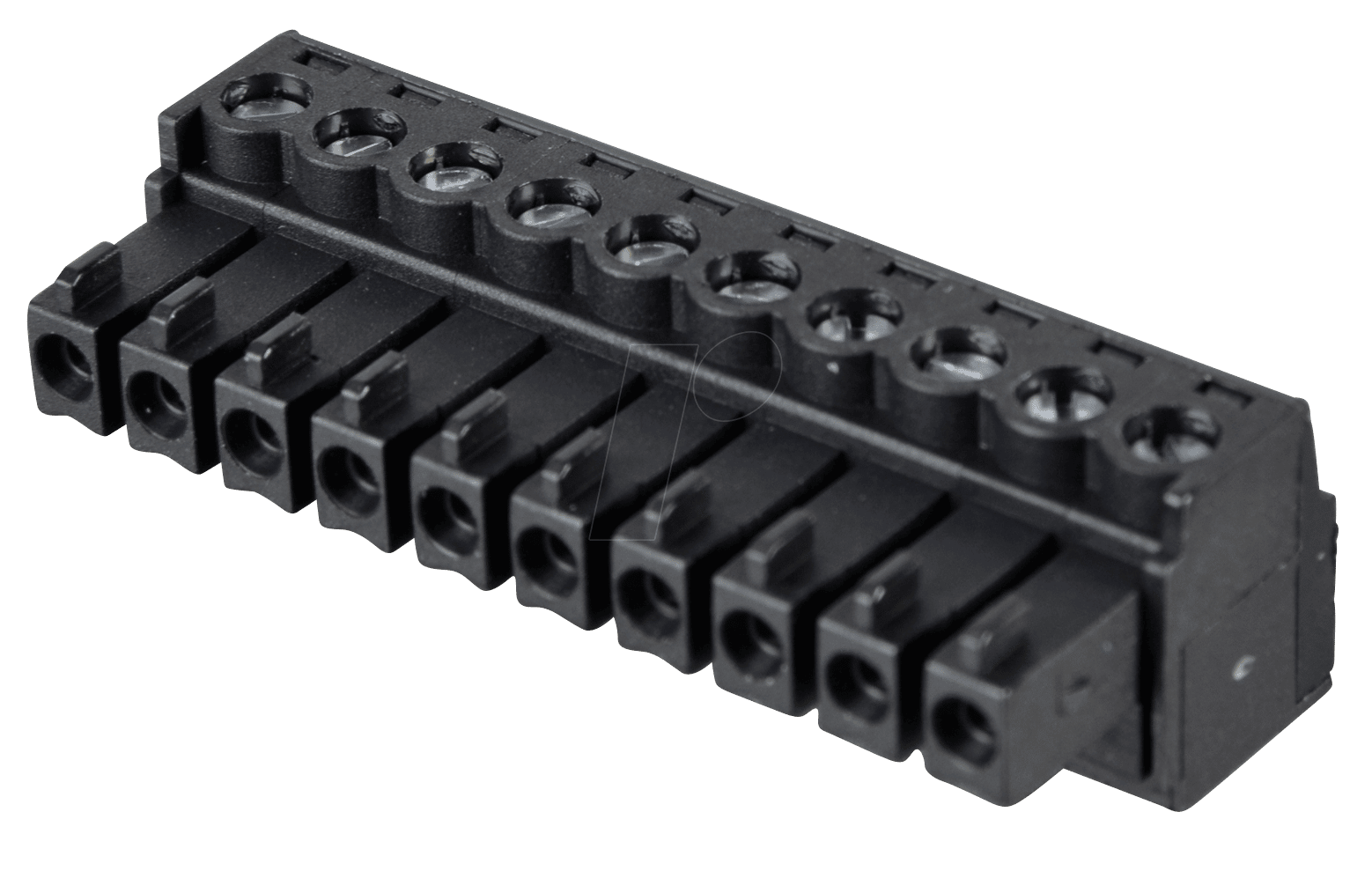

Das AKL 369-10 Anschlussklemmensystem mit 10 Polen und einem Rastermaß von 3,81 mm ist die optimale Lösung für Entwickler und Ingenieure, die eine zuverlässige, platzsparende und eindeutige Signalübertragung in ihren elektronischen Schaltungen realisieren müssen. Wenn Sie nach einer hochwertigen Verbindungstechnik suchen, die höchste Standards in Bezug auf elektrische Integrität und mechanische Stabilität erfüllt, ist dieses Anschlussklemmensystem die ideale Wahl.
Maximale Effizienz und Zuverlässigkeit: Die Vorteile des AKL 369-10
Im Vergleich zu herkömmlichen oder weniger spezialisierten Anschlusslösungen bietet das AKL 369-10 entscheidende Vorteile, die sich direkt in der Performance und Langlebigkeit Ihrer Projekte niederschlagen:
- Hohe Kontaktdichte bei gleichzeitig gutem Handling: Das Rastermaß von 3,81 mm ermöglicht eine effiziente Nutzung von Platinenfläche, ohne die Handhabung und Installation zu erschweren. Dies ist entscheidend für kompakte Designs.
- Eindeutige Pin-Belegung: Die 10-polige Ausführung gewährleistet eine klare und logische Zuordnung von Signalen, was Fehler bei der Verdrahtung minimiert und die Fehlersuche erleichtert.
- Robuste Konstruktion für industrielle Anwendungen: Gefertigt aus hochwertigen Materialien, hält dieses Anschlussklemmensystem auch anspruchsvollen Umgebungsbedingungen stand und garantiert langfristige Funktionssicherheit.
- Vielseitige Anschlussmöglichkeiten: Das System ist für eine breite Palette von Drahtquerschnitten ausgelegt und bietet somit Flexibilität für verschiedene Anforderungen.
- Optimierte Signalintegrität: Die präzise gefertigten Kontakte und die solide Bauweise sorgen für minimale Signalverluste und Störanfälligkeit, was für sensitive elektronische Schaltungen unerlässlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Das AKL 369-10 wurde mit Fokus auf Leistung und Zuverlässigkeit entwickelt. Die Konstruktion kombiniert fortschrittliche Materialien mit durchdachtem Design, um eine überlegene elektrische Verbindung zu gewährleisten.
Die Leiterplatten-Anschlussklemmen (oft auch als PCB-Terminal-Blöcke bezeichnet) sind darauf ausgelegt, Drähte sicher zu fixieren und eine dauerhafte elektrische Verbindung mit der Leiterplatte herzustellen. Das Rastermaß (Pitch) von 3,81 mm ist ein verbreiteter Standard, der eine gute Balance zwischen Bauraum und Handhabbarkeit bietet. Mit 10 Polen können komplexe Signalpfade aufgebaut und getrennt geführt werden, was die Übersichtlichkeit im Schaltungsdesign erhöht.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | AKL 369-10 Anschlussklemmensystem |
| Anzahl der Pole | 10 |
| Rastermaß (Pitch) | 3,81 mm |
| Anschlusstyp | Leiterplatten-Anschlussklemme (PCB Terminal Block) |
| Bemessungsspannung | Typischerweise 250V AC (abhängig von spezifischer Ausführung und Zulassungen) |
| Bemessungsstrom | Typischerweise 8A bis 10A (abhängig von spezifischer Ausführung und Drahtquerschnitt) |
| Anschlussart (Draht) | Schraubanschluss (oft mit Käfigklemme) |
| Drahtquerschnitt (min./max.) | Typischerweise 0,13 mm² bis 1,5 mm² (AWG 26 bis 16) |
| Isolationsmaterial | Hochwertiger Kunststoff (z.B. Polyamid, PBT) mit hoher Temperaturbeständigkeit und Flammwidrigkeit (UL94-V0) |
| Kontaktmaterial | Versilberte oder verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageart | Lötbar, für SMD- oder THT-Bestückung (spezifische Variante beachten) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch) |
| Farbe | Standardmäßig Grün oder Schwarz (häufig für Steckverbinder) |
Anwendungsgebiete und Integration
Das AKL 369-10 Anschlussklemmensystem eignet sich für eine Vielzahl von Anwendungen, bei denen eine zuverlässige und sichere elektrische Verbindung auf einer Leiterplatte erforderlich ist. Seine Kompaktheit und die präzise Pin-Belegung machen es zur idealen Wahl für:
- Industrielle Automatisierung: Zur Signalübertragung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Messtechnik und Prüfgeräte: Für den Aufbau von präzisen Messschaltungen und die Anbindung von Prüfköpfen.
- Verbraucherelektronik: Integration in Geräte mit begrenztem Platzangebot, wo eine robuste Verkabelung gewährleistet sein muss.
- Fahrzeugtechnik: Einsatz in Steuergeräten und Bordelektronik, wo Vibration und Temperaturschwankungen herrschen.
- Medizintechnik: Aufgrund der hohen Zuverlässigkeit und der Möglichkeit zur einfachen Wartung in medizinischen Geräten.
- Netzteil- und Stromversorgungsmodule: Zur sicheren Anbindung von Eingangs- und Ausgangssignalen.
- Beleuchtungstechnik: Für die Steuerung und Anbindung von LED-Modulen und Lichtsystemen.
Die Integration in bestehende Schaltungsdesigns ist durch die Standardisierung des Rastermaßes und die gängigen Anschlussarten unkompliziert. Die Möglichkeit zur Lötmontage auf der Leiterplatte (SMD oder THT, je nach Modell) bietet Flexibilität für verschiedene Fertigungsprozesse.
Präzision in jeder Verbindung: Die Materialauswahl
Die Auswahl der Materialien für das AKL 369-10 Anschlussklemmensystem ist entscheidend für seine Leistungsfähigkeit und Langlebigkeit. Das Gehäuse besteht in der Regel aus hochwertigen thermoplastischen Kunststoffen wie Polyamid (PA) oder Polybutylenterephthalat (PBT). Diese Materialien zeichnen sich durch ihre hohe mechanische Festigkeit, ausgezeichnete elektrische Isolationseigenschaften und eine hohe Temperaturbeständigkeit aus. Die Flammwidrigkeit nach UL94-V0 Standard ist dabei ein wesentliches Sicherheitsmerkmal, besonders für Anwendungen in sicherheitskritischen Bereichen.
Die elektrischen Kontakte sind aus robusten Kupferlegierungen gefertigt, die für eine optimale Leitfähigkeit und geringe Übergangswiderstände sorgen. Um Korrosion vorzubeugen und die Kontaktsicherheit über lange Zeit zu gewährleisten, werden diese Kontakte typischerweise mit einer Schicht aus Silber oder Zinn veredelt. Diese Oberflächenbehandlung schützt die Kontakte vor Umwelteinflüssen und garantiert eine zuverlässige elektrische Verbindung, auch nach wiederholtem Ein- und Ausstecken, falls dies mit entsprechenden Steckverbindern realisiert wird.
Haltbarkeit und Langzeitstabilität
Die Konstruktion des AKL 369-10 ist auf maximale Haltbarkeit ausgelegt. Der robuste Aufbau des Gehäuses schützt die internen Kontakte vor mechanischer Beschädigung und Verunreinigung. Die Schraubklemmen bieten eine sichere und feste Verbindung für die angeschlossenen Drähte, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat. Dies verhindert Wackelkontakte und damit verbundene Systemausfälle. Die qualitativen Eigenschaften der verwendeten Kunststoffe und Metalllegierungen gewährleisten, dass das Anschlussklemmensystem auch nach jahrelanger Nutzung seine volle Funktionsfähigkeit behält.
FAQ – Häufig gestellte Fragen zu AKL 369-10 – Anschlussklemmensystem 10-pol, RM3,81
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspins oder Kontakte an. Bei 3,81 mm ermöglicht dieses Maß eine hohe Pin-Dichte auf der Leiterplatte, was besonders in kompakten elektronischen Geräten von Vorteil ist, ohne die Handhabung zu beeinträchtigen.
Welche Drahtquerschnitte können mit dem AKL 369-10 angeschlossen werden?
Das System ist typischerweise für Drahtquerschnitte von etwa 0,13 mm² bis 1,5 mm² (entspricht AWG 26 bis 16) ausgelegt. Dies deckt einen breiten Bereich von Signalleitungen und kleineren Leistungsleitungen ab.
Ist das AKL 369-10 für den Einsatz in rauen Umgebungen geeignet?
Ja, durch die Verwendung hochwertiger Isolationsmaterialien mit hoher Temperaturbeständigkeit und Flammwidrigkeit sowie korrosionsbeständigen Kontaktmaterialien ist das System für viele industrielle und anspruchsvolle Umgebungen ausgelegt.
Wie wird das Anschlussklemmensystem an der Leiterplatte befestigt?
Das AKL 369-10 wird in der Regel durch Löten an der Leiterplatte befestigt. Je nach spezifischer Ausführung kann es sich um eine Durchsteckmontage (THT – Through-Hole Technology) oder eine Oberflächenmontage (SMD – Surface Mount Technology) handeln.
Was bedeutet die Bezeichnung „10-polig“?
Die Bezeichnung „10-polig“ gibt an, dass das Anschlussklemmensystem über zehn separate Anschlussklemmen verfügt, die jeweils einen elektrischen Anschlusspunkt für einen Draht bieten. Dies ermöglicht die Verbindung von bis zu zehn einzelnen Signalen oder Leitern.
Kann das AKL 369-10 auch für Leistungsübertragung genutzt werden?
Das System ist primär für Signalübertragung und kleinere Leistungsanforderungen konzipiert. Die Bemessungsströme liegen typischerweise im Bereich von 8A bis 10A, was für viele Anwendungen ausreichend ist, aber für sehr hohe Stromstärken sind spezialisierte Klemmen erforderlich.
Was ist der Vorteil gegenüber einfachen Lötösen?
Im Gegensatz zu Lötösen bietet das Anschlussklemmensystem eine modulare und demontierbare Verbindungstechnik. Es ermöglicht eine einfache Verdrahtung, eine klare Kennzeichnung von Anschlüssen und eine einfachere Fehlersuche sowie Wartung, ohne die Leiterplatte zu beschädigen.
