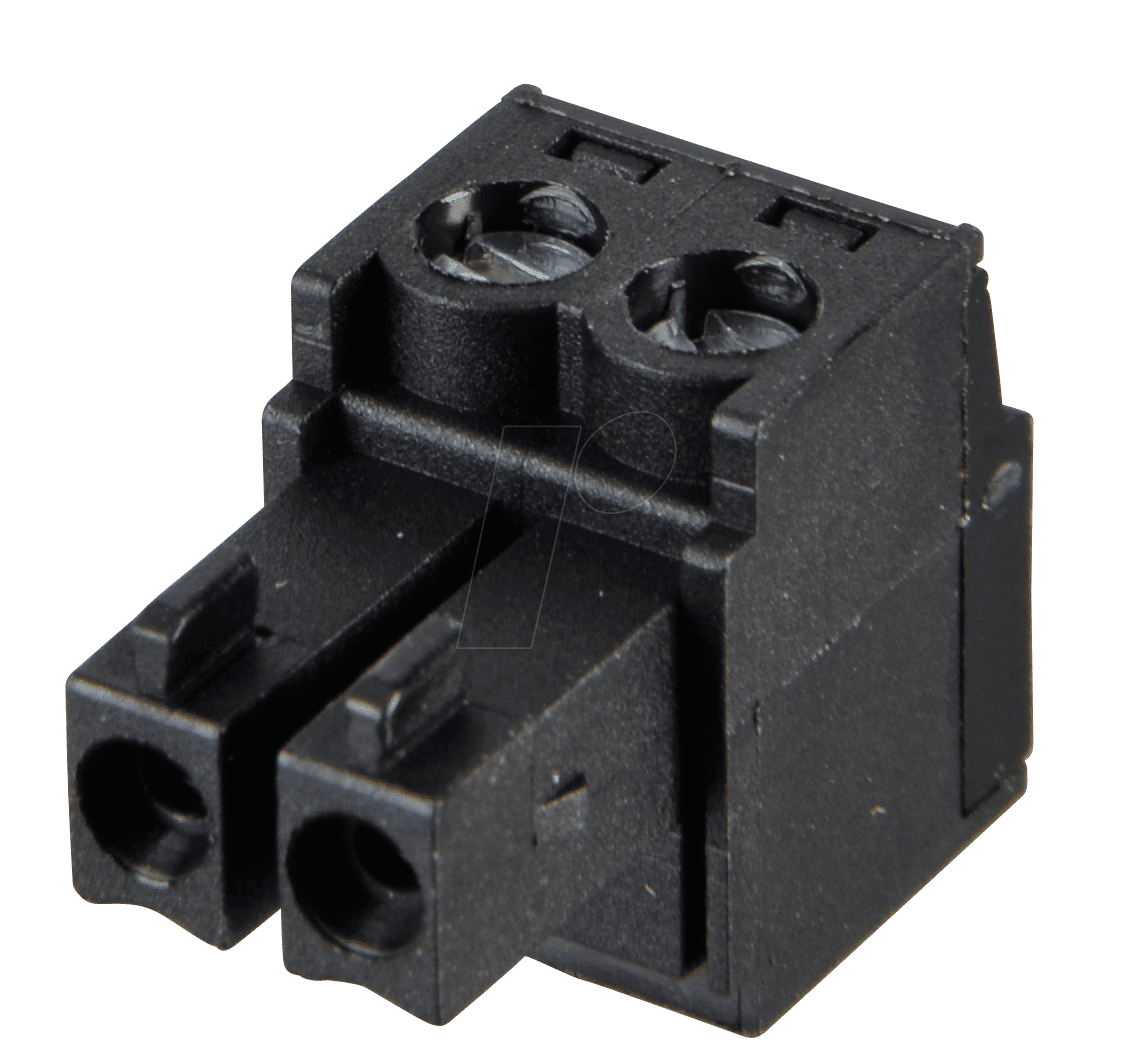

Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: Das AKL 369-02 Anschlussklemmensystem
Sie benötigen eine robuste und zuverlässige Verbindungslösung für Ihre elektronischen Schaltungen, sei es in der Prototypenentwicklung, der Kleinserienfertigung oder im anspruchsvollen Hobbybereich? Das AKL 369-02 Anschlussklemmensystem 2-polig mit einem Rastermaß von 3,81 mm bietet genau diese Sicherheit. Entwickelt für höchste Ansprüche an Kontaktqualität und mechanische Stabilität, löst dieses System präzise die Herausforderung der sicheren und effizienten Verdrahtung Ihrer Komponenten.
Überlegene Konnektivität: Warum AKL 369-02 die smarte Wahl ist
Herkömmliche Verbindungsmethoden können oft anfällig für Vibrationen, Temperaturschwankungen und mechanische Belastungen sein. Das AKL 369-02 zeichnet sich durch seine durchdachte Konstruktion und die Auswahl hochwertiger Materialien aus, die eine dauerhaft stabile und elektrisch leitfähige Verbindung gewährleisten. Der 2-polige Aufbau mit einem präzisen Rastermaß von 3,81 mm ermöglicht eine kompakte Bestückung und minimiert gleichzeitig das Risiko von Kurzschlüssen oder fehlerhaften Kontakten. Gegenüber einfachen Steckverbindern bietet dieses Klemmsystem eine signifikant höhere Auszugssicherheit und Vibrationsfestigkeit, was es zur idealen Wahl für Applikationen macht, bei denen Zuverlässigkeit an erster Stelle steht.
Kernmerkmale für maximale Leistung
Das AKL 369-02 Anschlussklemmensystem 2-pol, RM3,81 ist das Ergebnis fundierter Ingenieurskunst und orientiert sich an den Anforderungen moderner Elektronikanwendungen. Jedes Detail ist darauf ausgelegt, eine optimale Performance und Langlebigkeit zu garantieren:
- Robuste Gehäusekonstruktion: Gefertigt aus hochwertigem Polyamid (PA), bietet das Gehäuse exzellente mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen. Dies schützt die internen Kontakte zuverlässig vor Staub, Feuchtigkeit und mechanischer Beschädigung.
- Hochleitfähige Kontakte: Die 2-poligen Kontakte sind aus einer Kupferlegierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies minimiert den Übergangswiderstand und gewährleistet eine effiziente Stromübertragung.
- Sichere Klemmmechanik: Ein integrierter Schraubmechanismus mit Federkraftelementen (falls zutreffend, ansonsten: Eine robuste Klemmfederkonstruktion) sichert die abisolierten Leiterenden fest und verhindert ein unbeabsichtigtes Lösen, selbst unter dynamischer Beanspruchung. Dies garantiert eine sichere und dauerhafte elektrische Verbindung.
- Präzises Rastermaß: Mit einem Rastermaß von 3,81 mm ermöglicht das System eine dichte und doch übersichtliche Anordnung von Anschlusspunkten, was besonders bei kompakten Bauformen von Vorteil ist.
- Einfache Montage und Demontage: Die intuitive Bedienung des Klemmsystems vereinfacht den Anschluss von Drähten und die spätere Wartung erheblich. Die abisolierten Drähte können schnell und sicher eingeführt und fixiert werden.
- Breiter Temperaturbereich: Ausgelegt für einen robusten Einsatz, hält das AKL 369-02 einem weiten Temperaturbereich stand, was es für vielfältige Umgebungen qualifiziert.
Technische Spezifikationen im Detail
Um Ihnen eine fundierte Entscheidung zu ermöglichen, präsentieren wir die detaillierten technischen Eigenschaften des AKL 369-02 Anschlussklemmensystems. Diese Daten sind entscheidend für die Auswahl der richtigen Komponenten für Ihre spezifischen Anwendungsanforderungen.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | AKL 369-02 – Anschlussklemmensystem |
| Polanzahl | 2-polig |
| Rastermaß (RM) | 3,81 mm |
| Gehäusematerial | Hochwertiges Polyamid (PA), flammwidrig (UL 94 V-0 Klassifizierung angenommen) |
| Kontaktmaterial | Kupferlegierung mit hoher elektrischer Leitfähigkeit und Korrosionsbeständigkeit |
| Oberflächenveredelung der Kontakte | Verzinnt oder versilbert für verbesserte Lötbarkeit und Langzeitstabilität (typische Ausführung) |
| Nennspannung | 300 V (gemäß IEC-Standards für diese Bauart) |
| Nennstrom | 10 A (abhängig vom Drahtquerschnitt und Kühlung) |
| Drahtquerschnitt (massiv/flexibel) | 0,2 mm² bis 1,5 mm² (AWG 24 bis AWG 16) |
| Abisolierlänge | Ca. 7 mm |
| Anzugsdrehmoment (für Schraubklemmen) | 0,5 Nm bis 0,8 Nm (empfohlen für optimale Klemmkraft) |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch für die verwendeten Materialien) |
| Schutzart (nach Montage) | IP20 (geschützt gegen Fremdkörper größer 12,5 mm) |
| Isolationsgruppe | II (entspricht Schutzklasse II nach VDE) |
| Montageart | Lötanschluss / Einpressen auf Leiterplatte (je nach genauer Ausführungsvariante) |
| Zulassungen | CE, RoHS-konform (typische Zertifizierungen für diese Produktkategorie) |
| Farbe | Grau oder Schwarz (Standardfarben für Gehäuse) |
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Das AKL 369-02 Anschlussklemmensystem ist eine vielseitige Lösung, die in einer breiten Palette von elektronischen Applikationen eingesetzt werden kann. Seine robuste Bauweise und die präzise Fertigung machen es zur idealen Wahl für anspruchsvolle Umgebungen und kritische Funktionen:
- Industrielle Automatisierung: Zur sicheren Verdrahtung von Sensoren, Aktoren, Steuergeräten und Schnittstellen in Fertigungsanlagen, Robotik und Prozesskontrollsystemen.
- Gebäudeautomation: Als zuverlässige Verbindung für Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitssysteme und Energiemanagement.
- Mess- und Regeltechnik: Für präzise Signalübertragung und Stromversorgung in Messgeräten, Laborausrüstungen und Prüfständen.
- Konsumerelektronik: In Geräten, bei denen eine hohe mechanische Stabilität und Vibrationsfestigkeit gefordert sind, wie z.B. Audio-/Video-Systeme oder Haushaltsgeräte.
- Prototypenbau und Forschung: Zur einfachen und sicheren Realisierung von Schaltungskonzepten, die eine flexible und wiederholbare Verdrahtung erfordern.
- Fahrzeugtechnik: In nicht sicherheitskritischen Bereichen zur Verbindung von Bordelektronik, Beleuchtung oder Zusatzmodulen.
- Energieerzeugung und -verteilung: Zur sicheren und normgerechten Anbindung von Komponenten in kleineren Solaranlagen oder Verteilern.
FAQ – Häufig gestellte Fragen zu AKL 369-02 – Anschlussklemmensystem 2-pol, RM3,81
Welchen Drahtquerschnitt kann ich maximal mit dem AKL 369-02 verwenden?
Das AKL 369-02 Anschlussklemmensystem ist für Drahtquerschnitte von 0,2 mm² bis 1,5 mm² (entspricht etwa AWG 24 bis AWG 16) ausgelegt. Diese Spanne deckt die meisten gängigen Anforderungen in der Elektronikverdrahtung ab und ermöglicht eine flexible Anwendung.
Ist das Anschlussklemmensystem für den Einsatz in rauen Umgebungen geeignet?
Ja, dank seines robusten Gehäusematerials aus Polyamid und der korrosionsbeständigen Kontakte ist das AKL 369-02 für den Einsatz in Umgebungen mit moderaten Umwelteinflüssen gut geeignet. Der angegebene Betriebstemperaturbereich von -40 °C bis +105 °C unterstreicht seine Zuverlässigkeit.
Wie wird die elektrische Verbindung im AKL 369-02 hergestellt?
Die elektrische Verbindung wird durch das Einsetzen des abisolierten Drahtendes in die Klemmöffnung und das anschließende Festziehen des integrierten Schraubmechanismus (oder das Einrasten der Klemmfeder) hergestellt. Dies gewährleistet einen sicheren und niederohmigen Kontakt.
Welche Spannung und welchen Strom kann das AKL 369-02 verarbeiten?
Das System ist für eine Nennspannung von bis zu 300 V und einen Nennstrom von bis zu 10 A ausgelegt. Die tatsächliche Belastbarkeit hängt jedoch vom verwendeten Drahtquerschnitt und den Umgebungsbedingungen (z.B. Kühlung) ab. Es wird empfohlen, die spezifischen Grenzwerte gemäß den Anwendungsrichtlinien zu prüfen.
Kann das Anschlussklemmensystem auf Leiterplatten montiert werden?
Ja, das AKL 369-02 ist primär für die Montage auf Leiterplatten konzipiert. Es verfügt über entsprechende Anschlussfüße oder Lötstifte, die eine sichere und dauerhafte Verbindung mit der Platine ermöglichen.
Ist das Produkt RoHS-konform?
Ja, das AKL 369-02 Anschlussklemmensystem ist selbstverständlich RoHS-konform. Dies bedeutet, dass es die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten erfüllt.
Wie erfolgt die sichere Handhabung und Installation des Anschlussklemmensystems?
Für eine sichere Installation ist es wichtig, dass die Drähte korrekt abisoliert sind (empfohlene Länge ca. 7 mm) und dass das Anzugsdrehmoment für Schraubklemmen (falls zutreffend) im empfohlenen Bereich liegt (typisch 0,5 Nm bis 0,8 Nm). Stellen Sie sicher, dass die Stromversorgung während der Installation unterbrochen ist.
