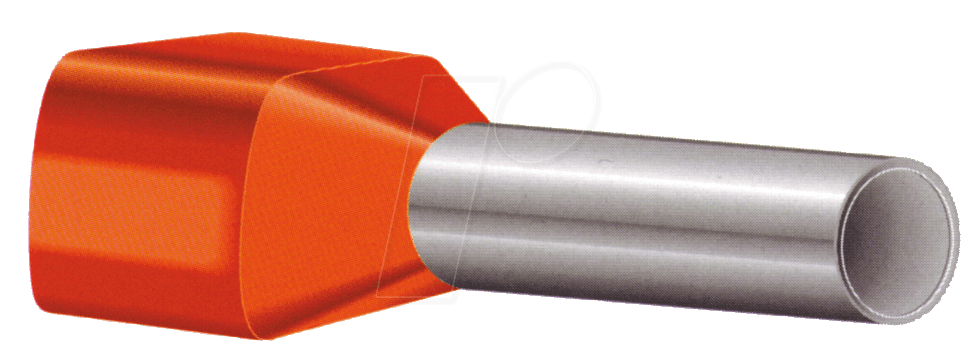

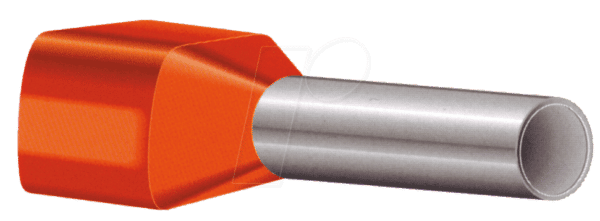

Sichere und Professionelle Kabelverbindungen mit AEHI 2,5-100 Aderendhülsen
Die AEHI 2,5-100 Aderendhülsen-isoliert im 100er Pack sind die ideale Lösung für Elektriker, Heimwerker und alle, die Wert auf dauerhaft sichere und elektrisch isolierte Verbindungen legen. Speziell entwickelt für die Aufnahme von Einzeladern mit einem Querschnitt von 2,5 mm², verhindern diese isolierten Aderendhülsen ein Aufspleißen der Litzen, sorgen für einen festen Sitz im Klemmbereich und minimieren so das Risiko von Kurzschlüssen oder Lockern der Verbindung über die Zeit.
Maximale Sicherheit und Zuverlässigkeit für Ihre Elektroinstallationen
Standardlösungen bei der Kabelkonfektion bergen oft das Risiko von Fehlerquellen. Einzelne Litzen können sich lösen, was die Kontaktfläche verringert und die Stromführung beeinträchtigt. Dies kann zu Überhitzung und im schlimmsten Fall zu Brandgefahren führen. Die AEHI 2,5-100 isolierten Aderendhülsen adressieren genau diese Schwachstellen. Durch die präzise Verpressung der Litzen innerhalb der Hülse wird ein kompakter und elektrisch leitfähiger Anschluss geschaffen. Die integrierte Isolierung bietet dabei einen zusätzlichen Schutz vor versehentlichen Berührungen und schützt vor Kurzschlüssen, falls mehrere Kabel dicht beieinander liegen.
Umfassende Vorteile der AEHI 2,5-100 Aderendhülsen
- Verbesserte Leitfähigkeit: Eine einzelne, verdichtete Litzenmasse in der Hülse sorgt für eine optimale Kontaktfläche zur Klemme und minimiert den Übergangswiderstand.
- Verhinderung von Litzenbruch: Das Aufspleißen von feinen Litzen wird effektiv unterbunden, was die mechanische Stabilität der Verbindung erhöht.
- Schutz vor Kurzschlüssen: Die integrierte Isolierung schirmt die Verbindung ab und verhindert ungewollte elektrische Brücken zwischen benachbarten Leitern.
- Einfache und schnelle Konfektion: Die Hülsen lassen sich mit handelsüblichen Crimpwerkzeugen einfach und zeitsparend verarbeiten.
- Normgerechte Installation: Ermöglicht die normkonforme Verdrahtung von elektrischen Geräten und Anlagen, was für Sicherheit und Zuverlässigkeit unerlässlich ist.
- Professionelles Erscheinungsbild: Sorgt für saubere und ordentliche Kabelabschlüsse, was besonders in Schaltschränken oder bei sichtbaren Installationen von Bedeutung ist.
- Universeller Einsatzbereich: Geeignet für eine Vielzahl von Anwendungen in der Hausinstallation, im Maschinenbau, in der Automobiltechnik und in der Unterhaltungselektronik.
Technische Spezifikationen und Qualitätsmerkmale
Die AEHI 2,5-100 Aderendhülsen sind aus hochwertigen Materialien gefertigt, um eine lange Lebensdauer und zuverlässige Funktion zu gewährleisten. Der Körper der Hülse besteht aus verzinntem Kupfer, was eine exzellente Leitfähigkeit und Korrosionsbeständigkeit sicherstellt. Die Ummantelung aus robustem Kunststoff (typischerweise Polypropylen oder PVC, je nach spezifischer Fertigungsvariante) bietet eine hohe Temperaturbeständigkeit und elektrische Isolation gemäß geltenden Normen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Isolierte Aderendhülse |
| Modellbezeichnung | AEHI 2,5-100 |
| Anzahl pro Packung | 100 Stück |
| Geeigneter Leiterquerschnitt | 2,5 mm² |
| Länge der Hülse | Ca. 15 mm (typisch für Standardanwendungen, exakte Maße können je nach Hersteller leicht variieren) |
| Material des Hülsen körpers | Verzinnter Kupferdraht (für optimale Leitfähigkeit und Korrosionsschutz) |
| Material der Isolierung | Hochwertiger Kunststoff (z.B. Polypropylen oder PVC), flammhemmend und elektrisch isolierend |
| Farbe der Isolierung | Variiert je nach Hersteller und Norm (oft Grau, Rot, Blau oder Schwarz – für farbliche Kennzeichnung des Querschnitts) |
| Temperaturbereich | Typischerweise -40 °C bis +105 °C, je nach Isolationsmaterial und Normenkonformität |
| Isolationsspannung | Ausgelegt für die üblichen Spannungsbereiche in Niederspannungsinstallationen (z.B. 400V, 600V, je nach Norm) |
| Verarbeitung | Erfordert ein geeignetes Crimpwerkzeug für Aderendhülsen (Sechskant-, Trapez- oder Zwangs cripung) |
| Anwendungsgebiete | Schaltschrankbau, Geräteanschlüsse, Hausinstallation, Automobilverkabelung, Steuerungs- und Regelungstechnik |
Die Bedeutung der richtigen Aderendhülse für die Kabelkonfektion
Bei der Verdrahtung von elektrischen Anlagen ist die Auswahl der richtigen Komponenten entscheidend für die Langlebigkeit und Sicherheit. Aderendhülsen spielen hierbei eine Schlüsselrolle. Sie sind nicht nur dazu da, das Ausfransen der einzelnen Kupferdrähte einer Litze zu verhindern, sondern sie verdichten diese zu einem homogenen Leiter. Diese Verdichtung ist essentiell, um einen optimalen elektrischen Kontakt in Schraubklemmen oder Steckverbindern zu gewährleisten. Ein schlechter Kontakt führt zu höherem Übergangswiderstand, was wiederum Wärme erzeugt. Übermäßige Wärmeentwicklung kann die Isolierung des Kabels beschädigen, zu einem Ausfall der Verbindung führen und im schlimmsten Fall einen Brand auslösen. Die AEHI 2,5-100 ist speziell für den Anschluss von Leitern mit einem Querschnitt von 2,5 mm² konzipiert, was einem gängigen Querschnitt für viele Anwendungen im Haushaltsbereich und in der Niederspannungstechnik entspricht.
Optimale Verarbeitung und Anwendungstipps
Für die optimale Verarbeitung der AEHI 2,5-100 Aderendhülsen ist die Verwendung eines geeigneten Crimpwerkzeugs unerlässlich. Dieses Werkzeug muss für den jeweiligen Querschnitt und den Typ der Aderendhülse ausgelegt sein. Gängige Werkzeuge für isolierte Aderendhülsen bieten eine Sechskant-, Trapez- oder eine spezielle Zwangs crimpeinstellung, die sicherstellt, dass die Hülse fest und gleichmäßig verpresst wird. Die Litze sollte vor dem Einführen in die Hülse so gut wie möglich geordnet und dann vollständig in die Hülse eingeführt werden, bis sie am Ende anstößt. Anschließend wird die Hülse mit dem Werkzeug verpresst. Achten Sie darauf, dass die Pressung kräftig genug ist, um eine sichere Verbindung zu gewährleisten, aber nicht so stark, dass das Material beschädigt wird. Die isolierte Hülse sollte so verpresst werden, dass die Isolierung nicht beschädigt wird und ein sicherer elektrischer Anschluss gewährleistet ist. Die farbliche Kennzeichnung der Isolierung (falls zutreffend) erleichtert zudem die Identifizierung des Leiterquerschnitts.
FAQ – Häufig gestellte Fragen zu AEHI 2,5-100 – 100er Pack Aderendhülsen-isoliert 2,5mm2
Warum sollte ich isolierte Aderendhülsen verwenden?
Isolierte Aderendhülsen bieten einen doppelten Vorteil: Sie verhindern das Aufspleißen und Verdichten der Litzen für einen sicheren Anschluss und die integrierte Isolierung schützt vor versehentlichen Kurzschlüssen und Berührungen, was die elektrische Sicherheit erhöht.
Welchen Leiterquerschnitt ist für AEHI 2,5-100 geeignet?
Die AEHI 2,5-100 Aderendhülsen sind speziell für die Aufnahme von Einzeladern mit einem Querschnitt von 2,5 mm² konzipiert.
Welche Art von Werkzeug benötige ich zur Verarbeitung?
Zur Verarbeitung von isolierten Aderendhülsen wird ein spezielles Crimpwerkzeug benötigt. Dieses Werkzeug sollte für den jeweiligen Leiterquerschnitt (hier 2,5 mm²) und den Typ der Aderendhülse ausgelegt sein, um eine sichere und normgerechte Verpressung zu gewährleisten.
Wie erkenne ich die Qualität einer Aderendhülse?
Qualitätsmerkmale umfassen die Materialgüte (z.B. hochreines, verzinntes Kupfer), die Präzision der Fertigung, eine robuste und gut haftende Isolierung sowie die Einhaltung relevanter Normen und Prüfzeichen.
Sind die AEHI 2,5-100 für alle Arten von Kabeln geeignet?
Diese Aderendhülsen sind primär für die Aufnahme von feindrähtigen Kupferlitzen konzipiert, wie sie in flexiblen Anschlussleitungen und Installationskabeln vorkommen. Sie sind nicht für massive Leiter gedacht.
Welche Temperaturbeständigkeit bieten die AEHI 2,5-100 Aderendhülsen?
Die Temperaturbeständigkeit hängt vom verwendeten Isolationsmaterial ab, liegt aber typischerweise im Bereich von -40 °C bis +105 °C, was für die meisten Anwendungen in der Elektroinstallation ausreichend ist.
Worauf muss ich bei der Verpressung achten?
Stellen Sie sicher, dass die Litze vollständig in die Hülse eingeführt ist und die Hülse mit einem geeigneten Werkzeug fest, aber ohne Beschädigung der Isolierung verpresst wird. Eine gleichmäßige Verpressung ist entscheidend für die elektrische und mechanische Stabilität.
