Aderendhülsen: Die unverzichtbare Verbindungstechnik für sichere elektrische Installationen
In der Welt der Elektrotechnik und des Maschinenbaus sind Aderendhülsen ein kleines, aber entscheidendes Bauteil für eine zuverlässige und sichere Verbindung. Unser Sortiment an Aderendhülsen bietet eine breite Palette an Lösungen, die speziell für unterschiedlichste Anwendungsbereiche und Zielgruppen konzipiert wurden. Ob für professionelle Elektroinstallateure, den anspruchsvollen Heimwerker oder den Anlagenbauer – hier finden Sie die passende Aderendhülse zur sicheren Verlegung und Klemmung von Litzen, um Kurzschlüsse und fehlerhafte Verbindungen zu vermeiden. Von der Industrieautomatisierung über den Schaltschrankbau bis hin zur Hausinstallation – Aderendhülsen sind das Fundament für Langlebigkeit und Funktionalität.
Worauf Kunden beim Kauf von Aderendhülsen achten müssen: Eine detaillierte Kaufberatung
Die Auswahl der richtigen Aderendhülse mag auf den ersten Blick trivial erscheinen, birgt jedoch entscheidende Faktoren für die Sicherheit und Effizienz Ihrer elektrischen Installationen. Folgende Aspekte sollten Sie unbedingt berücksichtigen:
- Leiterquerschnitt: Dies ist der primäre Auswahlparameter. Die Aderendhülse muss exakt zum Querschnitt der zu verbindenden Litze passen. Eine zu große Hülse führt zu schlechtem Kontakt und potenziellen Überhitzungen, eine zu kleine Hülse kann die Litze beschädigen oder das Einführen erschweren. Die Kennzeichnung auf der Hülse (z.B. 1,5 mm², 2,5 mm²) gibt hier Aufschluss.
- Isolationsmaterial und -typ: Aderendhülsen sind oft mit Kunststoffisolierungen versehen. Achten Sie auf die Farbe der Isolierung, da diese häufig einen Hinweis auf den zugehörigen Querschnitt gibt (z.B. rot für 0,5-1,0 mm², blau für 1,5-2,5 mm², gelb für 4-6 mm²). Wichtiger noch ist die thermische Beständigkeit der Isolierung. Für Anwendungen mit erhöhten Temperaturen oder in Umgebungen mit aggressiven Medien sind Hülsen mit speziellen Hochtemperatur- oder chemikalienbeständigen Isoliermaterialien (z.B. aus Polyamid (PA) oder Polypropylen (PP)) zu wählen.
- Material der Hülse: Die meisten Aderendhülsen bestehen aus verzinntem Kupfer oder Messing. Kupfer bietet hervorragende elektrische Leitfähigkeit. Die Verzinnung schützt vor Korrosion und verbessert die Kontaktqualität. Spezielle Legierungen können für extreme Umgebungsbedingungen oder sehr hohe Strombelastungen erforderlich sein.
- Bauform und Abmessungen: Es gibt verschiedene Bauformen, wie z.B. Einfach-Aderendhülsen, Doppel-Aderendhülsen oder Aderendhülsen mit erweiterter Kragenlänge. Doppel-Aderendhülsen eignen sich besonders, wenn zwei Litzen in eine Klemme geführt werden müssen. Die Länge des Kragens ist ebenfalls relevant, um eine ausreichende Umschlingung der Litzenenden zu gewährleisten.
- Normen und Zertifizierungen: Achten Sie auf Produkte, die relevanten Normen entsprechen, wie z.B. DIN 46228 (Teil 1-4). Diese Normen definieren die Anforderungen an Material, Abmessungen und Leistung von Aderendhülsen und gewährleisten eine geprüfte Qualität. Zertifizierungen von Prüfinstituten (z.B. VDE) sind ein zusätzliches Qualitätsmerkmal.
- Hersteller und Qualität: Renommierte Hersteller wie Weidmüller, Phoenix Contact, Klauke oder Rittal stehen für hohe Produktqualität und Zuverlässigkeit. Die Investition in Markenqualität zahlt sich durch eine längere Lebensdauer und geringere Ausfallrisiken aus.
- Anwendungsspezifische Anforderungen: Berücksichtigen Sie die spezifischen Anforderungen Ihrer Anwendung. Benötigen Sie Aderendhülsen für den Einsatz in explosionsgefährdeten Bereichen (ATEX)? Müssen sie vibrationsfest sein? Gibt es besondere Anforderungen an den Berührungsschutz?
Vielfalt der Aderendhülsen: Ein Überblick über die verschiedenen Typen und ihre Einsatzgebiete
Unser Sortiment an Aderendhülsen deckt die gesamte Bandbreite moderner elektrischer Installationen ab. Die Unterschiede liegen nicht nur in Größe und Material, sondern auch in der Konstruktion und dem Anwendungszweck.
Materialien und Fertigungstechnologien: Qualität, die sich auszahlt
Die Wahl des richtigen Materials und der Fertigungstechnologie ist entscheidend für die Leistungsfähigkeit und Langlebigkeit von Aderendhülsen. Wir setzen auf hochwertige Rohstoffe und präzise Verarbeitung, um Ihnen Produkte von höchster Güte anzubieten:
- Verzinnung: Die Oberflächenbehandlung mit einer Zinnschicht schützt das Basismaterial (oft Kupfer oder Messing) vor Oxidation und Korrosion. Diese Verzinnung verbessert zudem die elektrische Kontaktfähigkeit, insbesondere bei sich häufig ändernden Umgebungsbedingungen.
- Materialien:
- Kupfer: Reines Kupfer oder Kupferlegierungen werden aufgrund ihrer hervorragenden elektrischen Leitfähigkeit und guten mechanischen Eigenschaften bevorzugt.
- Messing: Messing bietet eine gute Verarbeitbarkeit und Kosteneffizienz, wird aber oft für weniger anspruchsvolle Anwendungen eingesetzt.
- Fertigungsprozesse:
- Gepresste Aderendhülsen: Dies ist die gängigste Form der Herstellung, bei der das Metallrohr durch Druck um die Litzen geformt wird.
- Gezogene Aderendhülsen: Diese bieten oft eine noch präzisere Formgebung und Materialdichte.
Anwendungsbereiche und Branchenspezifische Lösungen
Aderendhülsen sind aus kaum einem Bereich der modernen Elektrotechnik wegzudenken. Ihre universelle Einsetzbarkeit und die spezifischen Anforderungen der jeweiligen Branche machen sie zu einem unverzichtbaren Bauteil.
| Anwendungsbereich | Typische Aderendhülsen-Anforderungen | Besonderheiten und Vorteile |
|---|---|---|
| Schaltschrankbau & Automatisierungstechnik | Hohe Strombelastbarkeit, verschiedene Querschnitte (oft 0,75 mm² bis 6 mm²), gute elektrische Leitfähigkeit, oft isoliert mit Farbcodierung, Doppel-Aderendhülsen für Reihenklemmen. | Ermöglicht saubere und sichere Anschlüsse an Klemmenblöcken, verhindert Litzenverbreitung und Kurzschlüsse, optimiert den Platzbedarf im Schaltschrank. Normenkonformität (z.B. DIN 46228 Teil 4 für isolierte Hülsen) ist hier essenziell. |
| Industrielle Installationen & Maschinenbau | Robuste Ausführung, hohe Temperaturbeständigkeit, Korrosionsschutz, Vibrationsfestigkeit, oft unisolierte oder speziell isolierte Varianten. | Gewährleistet zuverlässige Verbindungen auch unter rauen Umgebungsbedingungen wie Öl, Feuchtigkeit, Vibrationen und hohen Temperaturen. Materialauswahl wie Messing oder Kupfer mit spezieller Oberflächenbehandlung. |
| Photovoltaik-Anlagen | UV-Beständigkeit der Isolierung, Temperaturbeständigkeit, Korrosionsschutz für Außenanwendungen, geeignete Querschnitte für Wechselrichter und Modulverkabelung. | Sorgt für langlebige und sichere Verbindungen unter direkter Sonneneinstrahlung und wechselnden Wetterbedingungen. Verwendung von halogenfreien Materialien kann ein zusätzlicher Sicherheitsaspekt sein. |
| Elektroinstallation im Gebäudebereich | Standard-Querschnitte (z.B. 1,5 mm² bis 4 mm²), isolierte Ausführung für erhöhten Berührungsschutz, einfache Handhabung und Verpressung. | Vereinfacht den Anschluss von flexiblen Leitungen an Steckdosen, Schalter und Klemmen. Reduziert das Risiko von abstehenden Litzen, die zu Kurzschlüssen oder Beschädigungen führen können. |
| Fahrzeugbau & Schifffahrt | Hohe Vibrationsfestigkeit, Korrosionsbeständigkeit (Salzwasser), Temperaturschwankungen, oft geschirmte oder speziell gehärtete Varianten. | Sichert dauerhaft funktionierende elektrische Verbindungen trotz starker mechanischer Beanspruchung und aggressiver Medien. |
FAQ – Häufig gestellte Fragen zu Aderendhülsen
Was ist der Hauptzweck einer Aderendhülse?
Der Hauptzweck einer Aderendhülse ist die Aufnahme, Fixierung und der Schutz von flexiblen Litzenenden. Sie verhindert, dass sich einzelne Drähte der Litze aufspreizen, sorgt für eine stabile und flächige Kontaktfläche in Klemmen und schützt vor Kurzschlüssen und Beschädigungen durch mechanische Einwirkungen.
Welche Querschnitte werden am häufigsten verwendet?
Die am häufigsten verwendeten Querschnitte für Aderendhülsen reichen von 0,5 mm² bis 6 mm². Für spezielle Anwendungen im Industrie- oder Hochleistungsbereich können auch Hülsen für größere Querschnitte bis hin zu 95 mm² oder mehr erforderlich sein.
Was bedeutet die Farbcodierung bei isolierten Aderendhülsen?
Die Farbcodierung bei isolierten Aderendhülsen ist eine gängige Praxis, um den zugehörigen Leiterquerschnitt schnell und eindeutig zu identifizieren. Beispielsweise steht Rot oft für 0,5-1,0 mm², Blau für 1,5-2,5 mm² und Gelb für 4-6 mm². Diese Farbgebung erleichtert die Auswahl und Installation erheblich.
Sind Aderendhülsen für alle Arten von Kabeln geeignet?
Aderendhülsen sind primär für die Verwendung mit flexiblen Litzen konzipiert. Starre Leiter (Massivdrähte) benötigen in der Regel keine Aderendhülsen, da sie bereits eine stabile Kontaktfläche bieten.

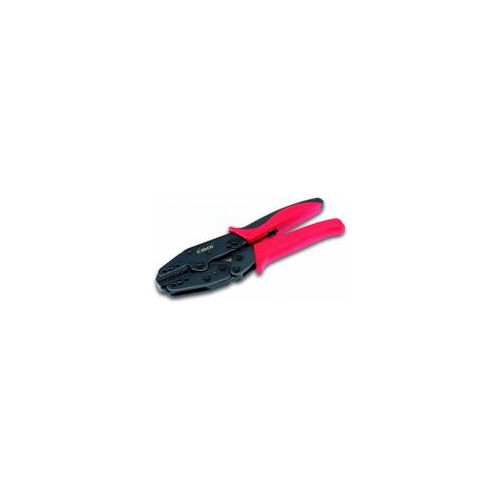

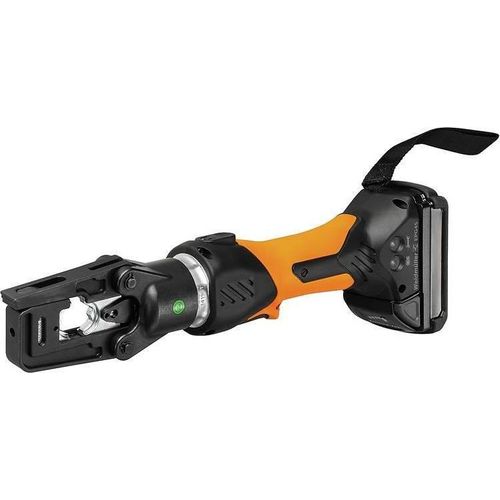

Welche Werkzeuge werden zur Verpressung von Aderendhülsen benötigt?
Zur fachgerechten Verpressung von Aderendhülsen wird ein spezielles Werkzeug benötigt, eine sogenannte Crimpzange oder eine Presszange. Diese Werkzeuge üben einen definierten Druck aus, der sicherstellt, dass die Hülse fest mit der Litze verbunden wird und eine optimale elektrische und mechanische Verbindung entsteht.
Was ist der Unterschied zwischen einer Einfach- und einer Doppel-Aderendhülse?
Eine Einfach-Aderendhülse ist für die Aufnahme einer einzelnen Litze vorgesehen. Eine Doppel-Aderendhülse verfügt über zwei separate Hülsenenden und ist dafür konzipiert, zwei Litzen gleichzeitig aufzunehmen. Dies ist besonders nützlich, wenn in einer Klemme zwei Leitungen angeschlossen werden müssen, wie es z.B. bei Reihenklemmen oft der Fall ist.
Welche Normen sind für Aderendhülsen relevant?
Die wichtigsten Normen für Aderendhülsen sind die DIN 46228, die in mehrere Teile unterteilt ist: Teil 1 für unisolierte Aderendhülsen, Teil 4 für isolierte Aderendhülsen und Teil 5 für Aderendhülsen mit Kunststoffkragen. Internationale Normen wie die IEC 60947 und die UL-Standards sind ebenfalls von Bedeutung, je nach Einsatzgebiet und Zielmarkt.
