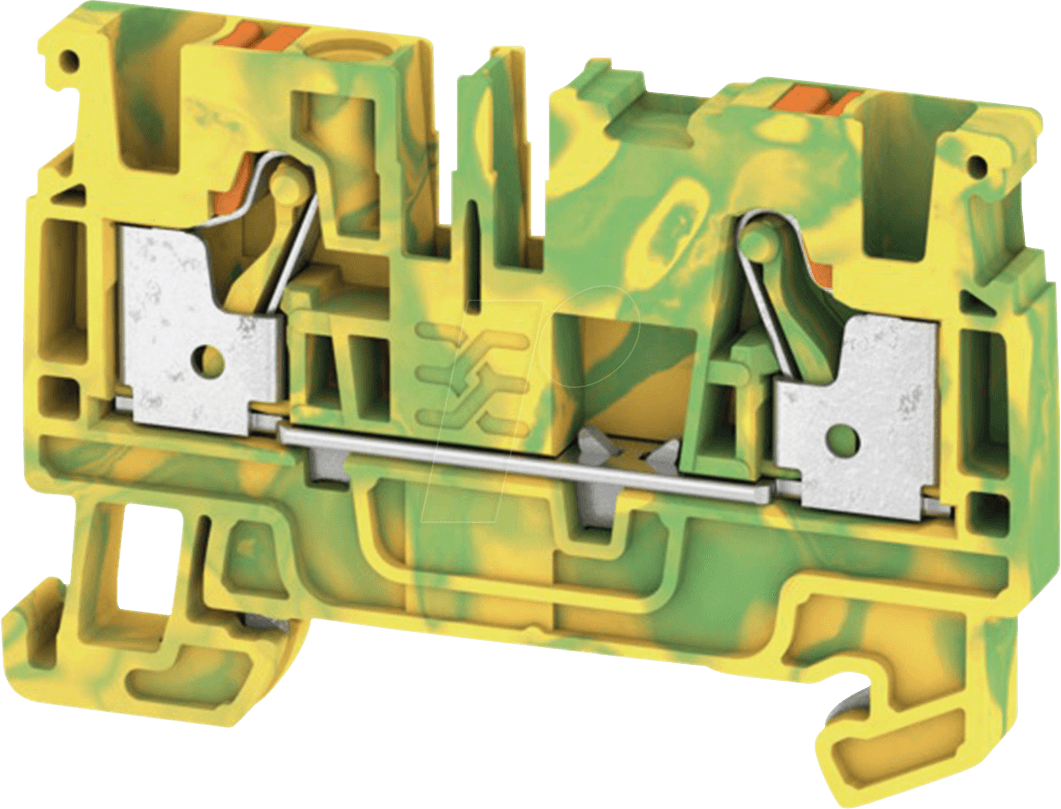

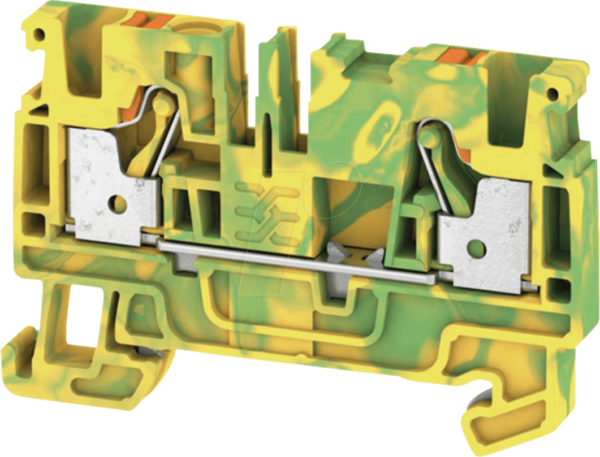

Sichere und Effiziente Stromverteilung mit der A2C 4 PE – Durchgangsklemme Klippon® Connect
Die A2C 4 PE Durchgangsklemme aus der Klippon® Connect A-Serie in Grün/Gelb ist die ultimative Lösung für Elektriker, Ingenieure und Anlagenbauer, die eine zuverlässige, sichere und platzsparende Erdungslösung für anspruchsvolle elektrische Installationen benötigen. Sie adressiert das kritische Problem der fehlerhaften Erdung oder unzureichenden Querschnittsführung, indem sie eine stabile und normkonforme Verbindung für Schutzleiter ermöglicht, die Ausfallzeiten minimiert und die Sicherheit von Mensch und Maschine maximiert.
Überragende Leistung und Zuverlässigkeit im Detail
Im Vergleich zu Standard-Durchgangsklemmen bietet die Klippon® Connect A-Serie, speziell die A2C 4 PE, eine überlegene Konstruktion und Materialauswahl, die auf Langlebigkeit und höchste elektrische Sicherheit ausgelegt ist. Die spezielle Ausführung in Grün/Gelb signalisiert eindeutig die Funktion als Schutzleiterklemme, was die Fehlverdrahtung minimiert und die Einhaltung von Sicherheitsstandards vereinfacht. Die Klemmkraft und die Kontaktqualität sind präzise gefertigt, um auch unter extremen Umgebungsbedingungen eine dauerhaft zuverlässige Verbindung zu gewährleisten. Dies reduziert den Wartungsaufwand und eliminiert potenzielle Fehlerquellen, die bei weniger robusten Alternativen auftreten können.
Konstruktion und Materialinnovation
Die A2C 4 PE Durchgangsklemme zeichnet sich durch ihre robuste Bauweise aus. Das Gehäuse besteht aus hochtemperaturbeständigem und flammwidrigem Polyamid, einem Material, das exzellente mechanische Festigkeit und chemische Beständigkeit bietet. Diese Eigenschaften sind entscheidend für den Einsatz in industriellen Umgebungen, wo Temperaturschwankungen, aggressive Medien oder mechanische Belastungen an der Tagesordnung sind. Die Leiteranschlussbereiche sind für maximale Kontaktfläche und minimale Übergangswiderstände optimiert. Die integrierte Funktion als PE-Klemme ist direkt im Design umgesetzt, was zusätzliche Komponenten überflüssig macht und den Installationsaufwand reduziert.
Technische Spezifikationen und Vorteile im Überblick
- Klar definierte Funktion: Die spezifische Grün/Gelbe Farbgebung erfüllt die Normen für die Kennzeichnung von Schutzleitern und erhöht die Sicherheit der Installation.
- Hohe Stromtragfähigkeit: Ausgelegt für die sichere Ableitung von Fehlerströmen und die Gewährleistung einer permanenten Erdungsverbindung.
- Robuster Klemmmechanismus: Gewährleistet eine sichere und vibrationsfeste Verbindung, die auch unter widrigen Bedingungen Bestand hat.
- Platzsparende Bauform: Die kompakte Größe ermöglicht eine effiziente Nutzung des Bauraums in Schaltschränken und Verteilungen.
- Einfache Montage: Konzipiert für eine schnelle und werkzeuglose Installation auf Standard-Tragschienen, was die Montagezeit reduziert.
- Langlebigkeit und Beständigkeit: Hochwertige Materialien garantieren eine lange Lebensdauer und Resistenz gegenüber Umwelteinflüssen.
- Normenkonformität: Erfüllt relevante internationale und nationale Standards für elektrische Installationskomponenten.
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Die A2C 4 PE Durchgangsklemme ist prädestiniert für den Einsatz in einer Vielzahl von elektrischen Installationsumgebungen, wo eine sichere und dauerhafte Erdung unerlässlich ist. Dazu gehören:
- Industrielle Schaltanlagen: Zur Erdung von Maschinen, Steuerungen und Gehäusen in Produktionsanlagen.
- Energieverteilungssysteme: In Verteilern und Unterverteilungen zur Sicherstellung der Schutzleiterfunktion.
- Gebäudeinstallationen: In gewerblichen und öffentlichen Gebäuden zur Einhaltung von Sicherheitsvorschriften.
- Automatisierungstechnik: Zur Erdung von Sensoren, Aktoren und Steuerungskomponenten.
- Transportwesen: In Schienenfahrzeugen und anderen mobilen Anwendungen, wo Vibrationen und dynamische Belastungen auftreten.
Die grüne/gelbe Ausführung ist ein klares Signal für die Funktion als Schutzleiter, was die Übersichtlichkeit und Wartbarkeit von Anlagen verbessert. Sie ist die ideale Wahl für alle Anwendungen, bei denen höchste Sicherheitsstandards und eine maximale Zuverlässigkeit gefordert sind.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Durchgangsklemme (PE) |
| Serie | Klippon® Connect A-Serie |
| Modellbezeichnung | A2C 4 PE |
| Farbe | Grün / Gelb (Schutzleiterkennzeichnung) |
| Anschlussart | Schraubklemme |
| Leiterquerschnitt (starr) | 0,2 mm² – 4 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 4 mm² (mit Aderendhülse) |
| Nennspannung | 400 V |
| Nennstrom | 34 A |
| Befestigung | Tragschiene (35 mm) |
| Gehäusematerial | Polyamid, flammwidrig |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Abmessungen (L x B x H) | ca. 45 mm x 5,2 mm x 41 mm (variiert je nach Anschluss) |
| Schutzleiterfunktion | Integriert, eindeutige Kennzeichnung |
Material und Konstruktion: Ein Garant für Langlebigkeit
Das Gehäuse der A2C 4 PE Durchgangsklemme besteht aus hochwertigem Polyamid, einem Werkstoff, der sich durch seine hohe mechanische Festigkeit, seine ausgezeichnete Schlagzähigkeit und seine hervorragende Temperaturbeständigkeit auszeichnet. Diese Eigenschaften sind entscheidend für den zuverlässigen Einsatz in industriellen Umgebungen, wo solche Komponenten oft extremen Bedingungen ausgesetzt sind. Die Selbstverlöschendheit nach UL94 V-0 sorgt für ein Höchstmaß an Brandsicherheit. Die inneren Klemmstellen sind aus einer korrosionsbeständigen Kupferlegierung gefertigt, die eine dauerhaft niederohmige Verbindung auch unter wechselnden Umgebungsbedingungen gewährleistet. Die Schrauben sind aus Stahl gefertigt und galvanisch verzinkt, um Korrosion zu verhindern und eine zuverlässige Klemmkraft über die gesamte Lebensdauer zu garantieren.
Installation und Handhabung: Effizienz in der Praxis
Die Montage der A2C 4 PE erfolgt denkbar einfach auf einer Standard-35-mm-Tragschiene. Ein klar erkennbarer Klickmechanismus sorgt für einen sicheren Halt. Die Leiter werden über robuste Schraubklemmen angeschlossen, die für eine Vielzahl von Leiterquerschnitten geeignet sind. Die Verwendung von Aderendhülsen wird für flexible Leiter empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten und das Abzwicken einzelner Litzen zu verhindern. Die klare Grün/Gelbe Farbgebung macht die Funktion als Schutzleiter sofort erkennbar und erleichtert die Einhaltung von Verdrahtungsplänen und Sicherheitsstandards. Die Durchgangsklemme erlaubt die einfache Verbindung mehrerer Schutzleiter durch die Möglichkeit, weitere Klemmen nebeneinander zu montieren.
Sicherheit geht vor: Normen und Zertifizierungen
Die A2C 4 PE Durchgangsklemme Klippon® Connect A-Serie erfüllt eine Vielzahl von relevanten Normen und Standards, die ihre Sicherheit und Zuverlässigkeit für elektrische Installationen garantieren. Dazu gehören unter anderem die IEC 60947-7-2 für Verbindungsklemmen für elektrische Niederspannungsinstallationen. Die Einhaltung dieser Normen wird durch rigorose Prüfverfahren und Zertifizierungen bestätigt, was Ihnen die Gewissheit gibt, ein Produkt zu verwenden, das höchsten Sicherheitsanforderungen gerecht wird.
FAQ – Häufig gestellte Fragen zu A2C 4 PE – Durchgangsklemme Klippon® Connect, A-Serie grün / gelb
Was ist die Hauptfunktion der A2C 4 PE Durchgangsklemme?
Die A2C 4 PE Durchgangsklemme dient als Schutzleiterklemme zur sicheren und zuverlässigen Erdung von elektrischen Geräten, Gehäusen und Anlagen. Die Grün/Gelbe Farbgebung kennzeichnet sie eindeutig als PE-Klemme.
Für welche Leiterquerschnitte ist die A2C 4 PE geeignet?
Die Klemme ist für starre und flexible Leiter mit einem Querschnitt von 0,2 mm² bis 4 mm² ausgelegt. Für flexible Leiter wird die Verwendung von Aderendhülsen empfohlen.
Wie wird die A2C 4 PE montiert?
Die Montage erfolgt werkzeuglos auf einer Standard-35-mm-Tragschiene. Die Klemme rastet sicher auf der Schiene ein.
Welche Umgebungstemperaturen verträgt die Klemme?
Die A2C 4 PE ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C spezifiziert, was den Einsatz in vielen anspruchsvollen Umgebungen ermöglicht.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die A2C 4 PE ist gemäß den Spezifikationen nicht primär für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle ATEX-konforme Komponenten erforderlich.
Warum ist die Grün/Gelbe Farbgebung wichtig?
Die Grün/Gelbe Farbgebung ist die internationale Standardkennzeichnung für Schutzleiter. Sie erhöht die Sicherheit und Übersichtlichkeit von elektrischen Installationen erheblich und erleichtert die Fehlererkennung.
Wie wird die elektrische Verbindung im Inneren der Klemme realisiert?
Im Inneren der Klemme sorgt eine robuste Schraubklemme für einen niederohmigen und vibrationsfesten Kontakt zwischen dem angeschlossenen Leiter und der Klemme selbst, die dann mit der Tragschiene oder einem Sammelschienenverbund verbunden wird.
