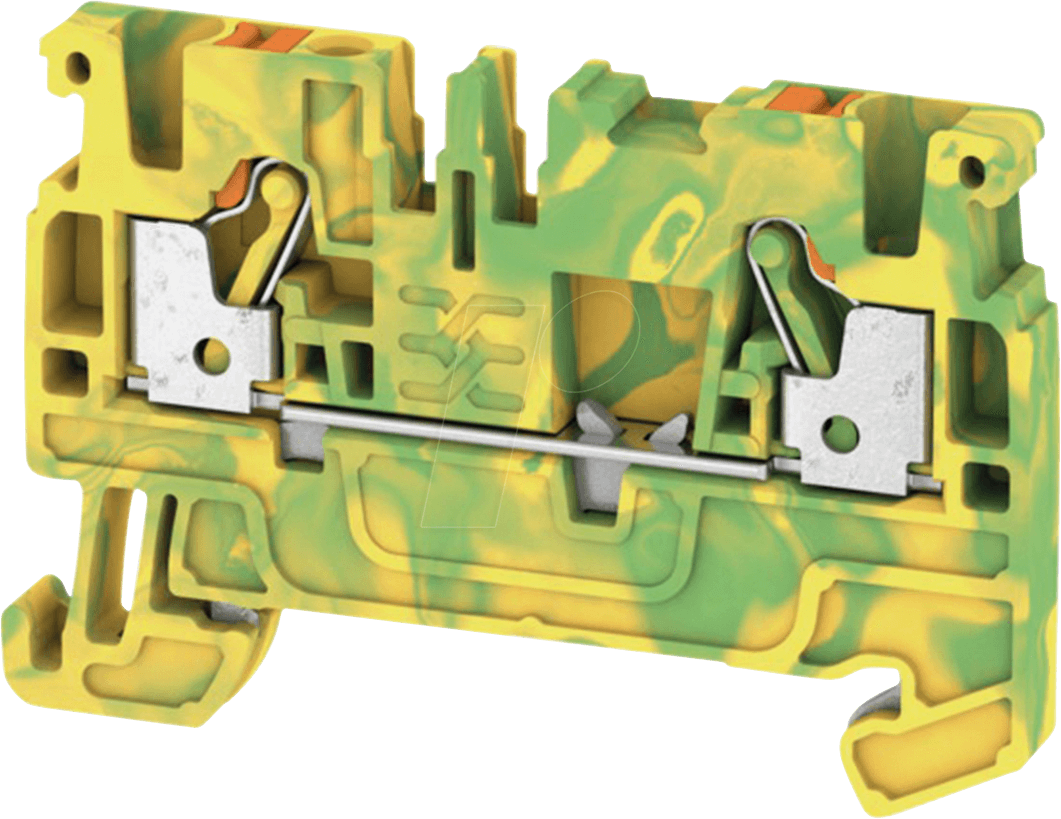

Effiziente und sichere elektrische Verbindungen mit der A2C 2.5 PE Durchgangsklemme
Die A2C 2.5 PE Durchgangsklemme Klippon® Connect aus der A-Serie in Grün/Gelb ist die ideale Lösung für Elektriker und Anlagenbauer, die eine zuverlässige und normkonforme Erdungsverbindung benötigen. Dieses Produkt minimiert das Risiko von Fehlverdrahtungen und gewährleistet eine langlebige und sichere Erdung in Schaltschränken und Anlagen, wo höchste Sicherheit und einfache Handhabung oberste Priorität haben.
Überlegene Leistung und Zuverlässigkeit für Ihre Elektroinstallation
Im Vergleich zu herkömmlichen Verbindungsmethoden bietet die A2C 2.5 PE Durchgangsklemme von Klippon® Connect durchdachte Ingenieurskunst für maximale Sicherheit und Effizienz. Die spezielle Ausführung als Durchgangsklemme vereinfacht die Montage und reduziert den Platzbedarf im Schaltschrank erheblich. Die charakteristische grün/gelbe Farbgebung signalisiert unmissverständlich die Erdungsfunktion, was die Einhaltung von Sicherheitsvorschriften und die Fehlervermeidung bei der Installation unterstützt.
Konstruktion und Materialqualität
Die A2C 2.5 PE Durchgangsklemme ist aus hochwertigen Materialien gefertigt, um eine optimale Leitfähigkeit und Beständigkeit gegenüber Umwelteinflüssen zu gewährleisten. Das Gehäusematerial ist ein robustes Polyamid (PA), bekannt für seine exzellente elektrische Isolation, hohe mechanische Festigkeit und thermische Stabilität. Dies stellt sicher, dass die Klemme auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktioniert.
Technische Spezifikationen und Vorteile
- Optimale Leitfähigkeit: Die Klemmkontakte bestehen aus einer vernickelten Kupferlegierung, die eine äußerst geringe Übergangswiderstände und somit eine effiziente Stromleitung gewährleistet. Dies ist entscheidend für eine effektive Erdung und die Vermeidung von Verlustleistungen.
- Sicherer Halt: Die A2C 2.5 PE Klemme verwendet eine bewährte Schraubklemmtechnik, die einen dauerhaft festen und vibrationsresistenten Anschluss der Leiter ermöglicht. Dies schützt vor unbeabsichtigtem Lösen und gewährleistet eine durchgängige elektrische Verbindung.
- Normenkonformität: Zertifiziert nach relevanten Industrienormen wie IEC 60947-7-2 und UL 1059, garantiert diese Klemme höchste Sicherheitsstandards für den Einsatz in professionellen Elektroinstallationen weltweit.
- Platzsparende Bauweise: Als Durchgangsklemme konzipiert, ermöglicht sie eine effiziente Raumnutzung im Schaltschrank. Dies ist besonders vorteilhaft in kompakter Bauweise, wo jeder Millimeter zählt.
- Einfache Montage: Die Klippon® Connect Klemmen sind auf einfache und schnelle Installation ausgelegt. Das klare Design und die intuitiven Anschlusspunkte reduzieren die Montagezeit und das Fehlerrisiko.
- Visuelle Identifikation: Die charakteristische grün/gelbe Farbgebung der A2C 2.5 PE Klemme dient der eindeutigen Kennzeichnung der Erdungsfunktion, was die Sicherheit und Wartbarkeit der Anlage verbessert.
- Hohe Belastbarkeit: Mit einer maximalen Belastbarkeit von 2,5 mm² Querschnitt und einer Nennspannung von 400 V AC/DC sowie einem Nennstrom von 24 A ist diese Klemme für eine Vielzahl von Anwendungen bestens geeignet.
Produkteigenschaften im Detail
| Eigenschaft | Details |
|---|---|
| Produkttyp | Durchgangsklemme |
| Serie | Klippon® Connect A-Serie |
| Modellbezeichnung | A2C 2.5 PE |
| Farbe | Grün / Gelb (Erdungssignalisierung) |
| Anschlussquerschnitt (minimal) | 0.13 mm² |
| Anschlussquerschnitt (maximal) | 4 mm² |
| Anschlussquerschnitt (flexibel mit Aderendhülse) | 2.5 mm² |
| Anschlussquerschnitt (flexibel ohne Aderendhülse) | 2.5 mm² |
| Nennspannung | 400 V AC / 400 V DC |
| Nennstrom | 24 A |
| Anzahl der Anschlüsse | 2 |
| Montageart | Tragschienenmontage (DIN 35 mm) |
| Gehäusematerial | Polyamid (PA) |
| Klemmkontaktmaterial | Vernickelte Kupferlegierung |
| Schutzart (bei korrekter Montage) | IP20 |
| Umgebungstemperatur (Betrieb) | -55 °C bis +85 °C |
| Zertifizierungen | IEC 60947-7-2, UL 1059 |
Umfassende Einsatzmöglichkeiten
Die A2C 2.5 PE Durchgangsklemme ist ein unverzichtbares Bauteil in nahezu jeder elektrischen Anlage, insbesondere dort, wo Sicherheit und Zuverlässigkeit im Vordergrund stehen. Sie findet breite Anwendung in:
- Schaltschrankbau: Zur Erdung von Gerätegehäusen, Schienen und anderen metallischen Komponenten.
- Industrieautomation: In Steuerungs- und Automatisierungssystemen, um die Sicherheit von Maschinen und Anlagen zu gewährleisten.
- Gebäudeinstallationen: Für die Erdung von Verteilerkästen und elektrischen Verteilungssystemen.
- Maschinenbau: Zur Erdung von Komponenten an mobilen und stationären Maschinen.
- Erneuerbare Energien: In Anlagen für Solar- und Windenergie zur Sicherstellung der Erdung.
- Transportwesen: In Schienenfahrzeugen und anderen Transportmitteln, wo Vibrationsfestigkeit und Zuverlässigkeit kritisch sind.
Qualität, auf die Sie sich verlassen können
Als Teil des Klippon® Connect Sortiments steht die A2C 2.5 PE Durchgangsklemme für die bewährte Qualität und Innovationskraft von Lan.de. Jede Klemme wird nach strengen Qualitätsstandards gefertigt, um eine lange Lebensdauer und ein Höchstmaß an Sicherheit zu garantieren. Die Verwendung von hochwertigen Materialien und die präzise Verarbeitung stellen sicher, dass Sie eine Verbindung schaffen, die den Belastungen des täglichen Betriebs standhält.
Nachhaltigkeit und Umweltverträglichkeit
Bei der Entwicklung und Fertigung der Klippon® Connect Klemmen legt Lan.de Wert auf umweltverträgliche Produktionsprozesse. Die Langlebigkeit des Produkts trägt zur Reduzierung von Abfall bei, und die eingesetzten Materialien sind auf ihre Umweltverträglichkeit geprüft. Die A2C 2.5 PE Durchgangsklemme ist somit nicht nur eine technische Spitzenlösung, sondern auch eine Wahl, die Nachhaltigkeitsaspekte berücksichtigt.
FAQ – Häufig gestellte Fragen zu A2C 2.5 PE – Durchgangsklemme Klippon® Connect, A-Serie grün / gelb
Was ist der Hauptzweck der A2C 2.5 PE Durchgangsklemme?
Die A2C 2.5 PE Durchgangsklemme dient primär der sicheren und normkonformen Erdung elektrischer Anlagen. Sie ermöglicht eine zuverlässige Verbindung zwischen dem Schutzleiter und anderen geerdeten Komponenten im Schaltschrank oder in der Anlage.
Welche Leiterquerschnitte können mit dieser Klemme verbunden werden?
Die Klemme ist für Leiterquerschnitte von 0,13 mm² bis maximal 4 mm² ausgelegt. Speziell für flexible Leiter mit Aderendhülse beträgt der maximal zulässige Querschnitt 2,5 mm².
Warum ist die Klemme grün/gelb gefärbt?
Die grün/gelbe Farbgebung ist die international standardisierte Kennzeichnung für Schutzleiter (Erdung). Dies dient der eindeutigen Identifizierung und erleichtert die korrekte Verdrahtung und Wartung.
Ist die A2C 2.5 PE Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die A2C 2.5 PE Durchgangsklemme ist gemäß den Spezifikationen für allgemeine industrielle Anwendungen konzipiert und nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (ATEX) zertifiziert. Bitte prüfen Sie die spezifischen Anforderungen Ihrer Anwendung.
Wie wird die Klemme an der Tragschiene befestigt?
Die Klemme wird einfach und sicher auf eine Standard 35 mm DIN-Tragschiene gesteckt. Dies ermöglicht eine schnelle und flexible Montage im Schaltschrank.
Welche maximalen Spannungen und Ströme kann die Klemme verarbeiten?
Die A2C 2.5 PE Durchgangsklemme ist für eine Nennspannung von 400 V AC/DC und einen Nennstrom von 24 A ausgelegt.
Aus welchen Materialien besteht die Klemme und wie beeinflusst dies die Leistung?
Das Gehäuse ist aus robustem Polyamid (PA) gefertigt, das hervorragende Isolationseigenschaften und mechanische Festigkeit bietet. Die Klemmkontakte bestehen aus einer vernickelten Kupferlegierung, die eine sehr gute Leitfähigkeit und geringe Übergangswiderstände gewährleistet.
