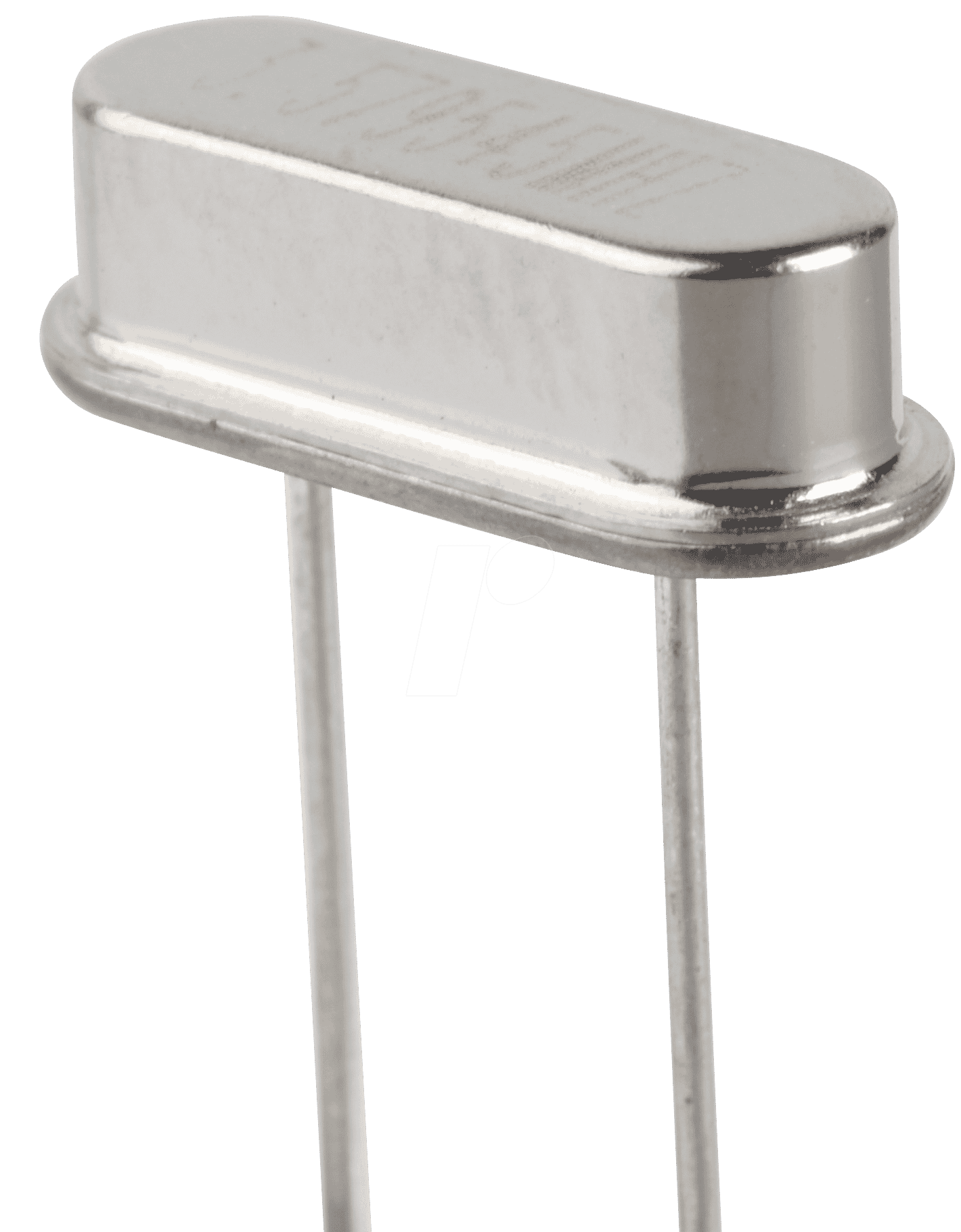

Präzision und Stabilität für Ihre Elektronikprojekte: 6,1440-HC49U-S Standardquarz
Der 6,1440-HC49U-S Standardquarz mit einer Grundfrequenz von 6,144000 MHz ist die essenzielle Komponente für Entwickler, Ingenieure und Hobbyisten, die höchste Präzision und Zuverlässigkeit in ihren elektronischen Schaltungen benötigen. Wenn es auf eine exakte Taktgenerierung ankommt, um stabile Frequenzen für Mikrocontroller, Prozessoren oder Kommunikationssysteme zu gewährleisten, bietet dieser Quarz eine unübertroffene Leistung, die Standardoszillatoren in den Schatten stellt.
Das Fundament stabiler Frequenzen: Warum 6,1440-HC49U-S die überlegene Wahl ist
Im Gegensatz zu kostengünstigeren, aber weniger präzisen Oszillatoren, nutzt der 6,1440-HC49U-S eine speziell behandelte Quarzkristallstruktur, die für ihre außergewöhnliche Frequenzstabilität unter wechselnden Umgebungsbedingungen bekannt ist. Die HC49U-Bauform, ein etablierter Industriestandard, bietet eine robuste mechanische Integrität und einfache Integration in verschiedene Leiterplattendesigns. Diese Kombination aus hochwertigem Material und bewährter Gehäusetechnik garantiert, dass Ihre Schaltungen über lange Zeiträume und unter widrigen Bedingungen wie Temperaturschwankungen oder mechanischen Vibrationen zuverlässig arbeiten. Die präzise Einstellung auf 6,144000 MHz eliminiert die Notwendigkeit komplexer Frequenzkorrekturschaltungen und spart wertvolle Entwicklungszeit und Ressourcen.
Technische Spezifikationen im Detail
Der 6,1440-HC49U-S repräsentiert die Spitzenklasse in puncto Frequenzgenauigkeit und Betriebssicherheit. Seine Leistungsfähigkeit basiert auf den fundamentalen physikalischen Eigenschaften von Quarzkristallen, die bei Anlegen einer elektrischen Spannung einen piezoelektrischen Effekt zeigen und durch diesen zu Schwingungen angeregt werden können. Die Resonanzfrequenz dieser Schwingungen ist bei Quarzkristallen außergewöhnlich konstant und temperaturunabhängig, was sie zu idealen Taktgebern für digitale Systeme macht. Die Wahl des HC49U-Gehäuses, ein standardisiertes Bauform für Durchsteckmontage (THT), erleichtert die Implementierung in Prototypen und Serienproduktionen.
Herausragende Eigenschaften für anspruchsvolle Anwendungen
- Extrem hohe Frequenzgenauigkeit: Die exakt definierte Frequenz von 6,144000 MHz minimiert Jitter und Phasenrauschen, was für zeitkritische Anwendungen unerlässlich ist.
- Exzellente Temperaturstabilität: Entwickelt, um seine Frequenz auch bei Temperaturschwankungen konstant zu halten, was die Zuverlässigkeit in verschiedenen Umgebungen sichert.
- Geringer Stromverbrauch: Effiziente Energieverwendung, ideal für batteriebetriebene Geräte und stromsparende Designs.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigem Quarzmaterial und in einer robusten Bauform, die eine lange Lebensdauer gewährleistet.
- Einfache Integration: Die Standard-HC49U-Bauform ermöglicht eine unkomplizierte Montage auf gängigen Leiterplatten und eine problemlose Austauschbarkeit.
- Breiter Betriebstemperaturbereich: Zuverlässige Funktion über einen erweiterten Temperaturbereich, was die Einsatzmöglichkeiten vielfältig macht.
Einsatzgebiete: Wo Präzision zählt
Der 6,1440-HC49U-S Standardquarz ist nicht nur eine Komponente, sondern ein Garant für die Integrität Ihrer elektronischen Systeme. Seine Anwendungsbereiche sind ebenso vielfältig wie anspruchsvoll und erstrecken sich über kritische Sektoren der Elektronikentwicklung:
- Digitale Signalverarbeitung (DSP): Für präzise Abtastraten und Synchronisation von Datenströmen in Audio-, Video- und Kommunikationssystemen.
- Mikrocontroller- und Mikroprozessor-Taktung: Als zentraler Taktgeber für die Steuerung und Ausführung von Befehlen in einer Vielzahl von eingebetteten Systemen, von industriellen Steuerungen bis hin zu Konsumerelektronik.
- Telekommunikationsgeräte: Zur Generierung von stabilen Trägerfrequenzen und zur Synchronisation von Datenübertragungen in Basisstationen, Routern und Endgeräten.
- Mess- und Prüftechnik: In Oszilloskopen, Frequenzzählern und anderen Präzisionsinstrumenten, bei denen jede Abweichung kritisch ist.
- Industrielle Automatisierung: Als zuverlässiger Taktgeber für Steuerungen, Roboter und Sensornetzwerke in anspruchsvollen Produktionsumgebungen.
- Medizintechnik: In Geräten, bei denen höchste Genauigkeit und Ausfallsicherheit gefragt sind, wie z.B. Überwachungsgeräte oder bildgebende Systeme.
- Forschung und Entwicklung: Für Prototypen und Experimente, bei denen eine stabile und exakte Referenzfrequenz unerlässlich ist.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Standardquarz |
| Modellbezeichnung | 6,1440-HC49U-S |
| Grundtonfrequenz | 6,144000 MHz |
| Gehäusetyp | HC49U (Through-Hole) |
| Frequenztoleranz (bei 25°C) | Typischerweise ±20 ppm (Parts per Million) bis ±50 ppm, abhängig von der spezifischen Ausführung und der gewählten Qualität. Diese Präzision ist entscheidend für die Signalintegrität. |
| Temperaturkoeffizient | Sehr gering, optimiert für minimale Frequenzabweichungen über den gesamten Betriebstemperaturbereich. Die genauen Werte hängen von der Kristallform und der Schnittrichtung ab, sind aber für Präzisionsanwendungen ausgelegt. |
| Lastkapazität (Load Capacitance) | Standardwerte wie 18 pF oder 20 pF, oft konfigurierbar durch externe Kondensatoren, um die Schwingungsfrequenz exakt einzustellen. |
| ESR (Equivalent Series Resistance) | Geringer ESR-Wert, der für einen robusten Schwingungskreis und zur Minimierung von Verlusten sorgt. Typische Werte liegen im Bereich von 40-80 Ohm. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, um eine zuverlässige Funktion in industriellen und kommerziellen Umgebungen zu gewährleisten. |
| Lagertemperaturbereich | Konzipiert für Stabilität unter weiten Temperaturbedingungen, üblicherweise von -55°C bis +125°C. |
| Montageart | Durchsteckmontage (THT) |
FAQ – Häufig gestellte Fragen zu 6,1440-HC49U-S – Standardquarz, Grundton, 6,144000 MHz
Was ist die Hauptfunktion eines Standardquarzes wie dem 6,1440-HC49U-S?
Die Hauptfunktion eines Standardquarzes ist die Generierung einer präzisen und stabilen Taktfrequenz. Diese Frequenz dient als Referenz für digitale Schaltungen, um Operationen zu synchronisieren und die korrekte Ausführung von Befehlen zu gewährleisten. Der 6,1440-HC49U-S mit seiner spezifischen Frequenz von 6,144000 MHz ist für Anwendungen konzipiert, die genau diese Taktgeschwindigkeit erfordern.
Warum ist die Frequenz von 6,144000 MHz für bestimmte Anwendungen wichtig?
Die Frequenz von 6,144000 MHz ist oft eine Schlüssel- oder Teilerfrequenz in komplexen digitalen Systemen, insbesondere in der Telekommunikation oder bei bestimmten Mikrocontroller-Architekturen, wo sie zur Erzeugung von Baudraten, Abtastraten oder Prozessortakten verwendet wird. Eine präzise Frequenz vermeidet Fehler und Kompatibilitätsprobleme.
Welchen Vorteil bietet der HC49U-Gehäusetyp gegenüber anderen Quarzgehäusen?
Der HC49U-Gehäusetyp ist ein etablierter Standard für Durchsteckmontage (THT). Seine Vorteile liegen in der Robustheit, der einfachen Handhabung und der guten mechanischen Stabilität, was ihn ideal für Prototypen und Serienfertigungen macht, bei denen eine solide Verbindung zur Leiterplatte erforderlich ist und er magnetischen oder elektrischen Störungen widerstehen muss.
Wie beeinflusst die Temperaturstabilität die Leistung des Quarzes?
Eine hohe Temperaturstabilität bedeutet, dass der Quarz seine Frequenz über einen weiten Temperaturbereich hinweg konstant beibehält. Dies ist entscheidend für die Zuverlässigkeit von elektronischen Geräten, die in wechselnden Umgebungen betrieben werden, da Temperaturschwankungen sonst zu Fehlfunktionen oder Ungenauigkeiten führen könnten.
Was bedeutet Frequenztoleranz (z.B. ±20 ppm) in Bezug auf die Genauigkeit des Quarzes?
Die Frequenztoleranz gibt an, wie stark die tatsächliche Frequenz des Quarzes von der Nennfrequenz abweichen darf. Ein Wert von ±20 ppm (parts per million) bedeutet, dass die Frequenz um maximal 20 Millionstel ihrer Nennfrequenz abweichen kann. Bei 6,144 MHz wären das beispielsweise nur etwa ±123 Hz Abweichung, was für die meisten digitalen Anwendungen eine sehr hohe Genauigkeit darstellt.
Kann ich den 6,1440-HC49U-S Quarz in jeder beliebigen Schaltung verwenden?
Grundsätzlich ja, sofern die Schaltung für die Betriebsfrequenz von 6,144000 MHz und die Anforderungen an die Lastkapazität des Quarzes ausgelegt ist. Wichtig ist, dass die umgebende Oszillatorschaltung korrekt dimensioniert ist, um den Quarz in seiner Grundtonfrequenz schwingen zu lassen und eine stabile Oszillation zu gewährleisten.
