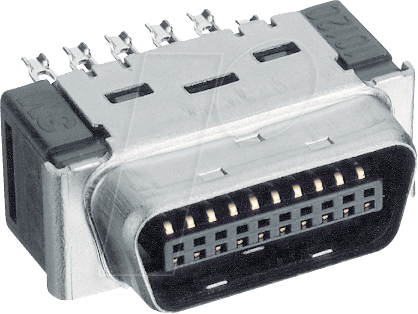

3M 101203000PE – Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Der 3M 101203000PE MDR-Stecker mit 20 Polen ist die essenzielle Komponente für Techniker, Ingenieure und Systemintegratoren, die eine robuste und fehlerfreie Signalübertragung benötigen. Dieses Bauteil löst das Problem von instabilen oder unzuverlässigen Verbindungen in professionellen elektronischen Systemen, indem es eine sichere und langlebige Steckverbindung garantiert, die auch unter anspruchsvollen Bedingungen ihre Leistung beibehält. Für Anwender in der Automatisierungstechnik, Medizintechnik, Industriesteuerung und hochwertigen Audio-/Videotechnik ist dieser Stecker eine Investition in die Betriebssicherheit und Datenintegrität.
Überlegene Verbindungstechnik: Der 3M MDR-Standard
Standardlösungen für 20-polige Verbindungen sind oft anfällig für Störungen, mechanische Belastungen und Korrosion, was zu kostspieligen Ausfallzeiten und Datenverlust führen kann. Der 3M 101203000PE MDR-Stecker setzt hier neue Maßstäbe. Er zeichnet sich durch seine präzise Fertigung, hochwertige Materialien und das bewährte MDR-Design (Mini D-Ribbon) aus, das eine hohe Kontaktdichte bei gleichzeitig geringer Baugröße ermöglicht. Im Gegensatz zu weniger spezialisierten Steckverbindern bietet der 3M MDR-Stecker eine überlegene Abschirmung gegen elektromagnetische Interferenzen und eine mechanische Stabilität, die für den Dauereinsatz unerlässlich ist. Die intelligente Konstruktion gewährleistet eine einfache und sichere Montage sowie eine zuverlässige Verriegelung, die ein versehentliches Lösen verhindert. Dies macht ihn zur idealen Wahl für Anwendungen, bei denen Zuverlässigkeit und Signalqualität an erster Stelle stehen.
Konstruktion und Material – Fundament für Langlebigkeit
Die Wahl der richtigen Materialien und die präzise Konstruktion sind entscheidend für die Leistungsfähigkeit und Lebensdauer eines Steckverbinders. Der 3M 101203000PE MDR-Stecker wurde unter Berücksichtigung dieser Faktoren entwickelt, um höchste Standards zu erfüllen:
- Robuste Gehäusekonstruktion: Das Gehäuse besteht aus hochwertigem Kunststoff, der mechanischer Beanspruchung, Vibrationen und chemischen Einflüssen widersteht. Dies schützt die empfindlichen Kontakte und die interne Verdrahtung zuverlässig.
- Präzisionsgefertigte Kontakte: Die 20-poligen Kontakte sind aus einer korrosionsbeständigen Legierung gefertigt und präzise positioniert, um eine optimale elektrische Verbindung zu gewährleisten. Die Oberflächenbehandlung minimiert den Übergangswiderstand und erhöht die Leitfähigkeit.
- Integrierte Zugentlastung: Eine effektive Zugentlastung ist unerlässlich, um die Kabelverbindung vor mechanischer Überlastung zu schützen. Der 3M Stecker verfügt über eine integrierte Lösung, die die mechanische Belastung direkt auf das Gehäuse und nicht auf die einzelnen Kontakte überträgt.
- EMV-Abschirmung: Das MDR-Design ist bekannt für seine guten Abschirmungseigenschaften. Die metallischen Bestandteile des Steckers und die sorgfältige Gehäusekonstruktion tragen dazu bei, elektromagnetische Störungen (EMI) zu minimieren und die Signalintegrität zu maximieren, was in sensiblen elektronischen Umgebungen von entscheidender Bedeutung ist.
- Verriegelungsmechanismus: Ein robuster Verriegelungsmechanismus sorgt für eine sichere und feste Verbindung, die auch bei Vibrationen oder mechanischer Beanspruchung nicht unbeabsichtigt gelöst werden kann. Dies erhöht die Zuverlässigkeit im Feldeinsatz erheblich.
Anwendungsbereiche: Wo Präzision zählt
Der 3M 101203000PE MDR-Stecker, 20 pol, ist aufgrund seiner Eigenschaften prädestiniert für eine Vielzahl von anspruchsvollen Anwendungsbereichen:
- Industrielle Automatisierung: In Steuerungsanlagen, Robotik und Produktionslinien werden robuste und zuverlässige Verbindungen benötigt, um eine unterbrechungsfreie Datenübertragung zu gewährleisten.
- Medizintechnik: Bei medizinischen Geräten, wo Ausfälle schwerwiegende Folgen haben können, sind hochzuverlässige Steckverbinder für die Signalübertragung von entscheidender Bedeutung.
- Mess- und Prüftechnik: In Laborumgebungen und bei der Kalibrierung von Geräten ist höchste Präzision und Signalreinheit gefragt.
- Netzwerk- und Telekommunikation: Für spezifische Kommunikationsschnittstellen, bei denen eine hohe Dichte und Signalqualität erforderlich sind.
- Professionelle Audio-/Video-Systeme: In Broadcasting-Anwendungen und professionellen AV-Installationen für die Übertragung von hochauflösenden Videosignalen und Audiodaten.
- Embedded Systems: In komplexen eingebetteten Systemen, wo Platzbeschränkungen und hohe Anforderungen an die Zuverlässigkeit zusammenkommen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | 3M |
| Modellnummer | 101203000PE |
| Steckertyp | MDR (Mini D-Ribbon) |
| Anzahl der Pole | 20 |
| Gehäusematerial | Hochwertiger Kunststoff (spezifische Polymer-Zusammensetzung für Robustheit und Langlebigkeit) |
| Kontaktmaterial | Legierter Kupferwerkstoff mit hoher Leitfähigkeit und Korrosionsbeständigkeit |
| Oberflächenveredelung der Kontakte | Vergoldung (typischerweise zur Minimierung des Übergangswiderstands und Schutz vor Oxidation) |
| Betriebstemperaturbereich | Großer Temperaturbereich, typisch für industrielle Anwendungen (-40°C bis +85°C oder ähnlich, abhängig von spezifischer Ausführung) |
| Elektrische Belastbarkeit | Konzipiert für Signalübertragungsanwendungen, spezifizierter Nennstrom pro Kontakt (typischerweise im niedrigen Ampere-Bereich) und Spannungsfestigkeit. |
| Mechanische Belastbarkeit | Hohe Beständigkeit gegen Vibrationen und Schock, integrierte Zugentlastung |
| Schutzart (bei passender Kupplung) | Kann je nach Einsatzumgebung eine bestimmte Schutzart gegen Staub und Feuchtigkeit erreichen, in der Regel durch die Gehäusekonstruktion und die präzise Passform unterstützt. |
Häufig gestellte Fragen zu 3M 101203000PE – MDR-Stecker, 20 pol
Was bedeutet MDR bei diesem Stecker?
MDR steht für Mini D-Ribbon. Dies ist ein Standard für kompakte Steckverbinder, die eine hohe Kontaktdichte in einem relativ kleinen Formfaktor bieten. MDR-Stecker sind bekannt für ihre Zuverlässigkeit und werden häufig in industriellen, medizinischen und Computeranwendungen eingesetzt, wo Platz und Leistung kritisch sind.
Ist der 3M 101203000PE für raue Umgebungen geeignet?
Ja, der 3M 101203000PE MDR-Stecker ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die robuste Gehäusekonstruktion aus hochwertigem Kunststoff und die korrosionsbeständigen Kontakte verleihen ihm eine hohe Widerstandsfähigkeit gegenüber mechanischer Beanspruchung, Vibrationen und potenziellen chemischen Einflüssen. Die präzise Fertigung und der sichere Verriegelungsmechanismus tragen zusätzlich zur Zuverlässigkeit unter schwierigen Bedingungen bei.
Welche Art von Signalen kann dieser Stecker übertragen?
Der 3M 101203000PE ist primär für die Übertragung von digitalen und analogen Signalen konzipiert. Aufgrund seiner 20 Pole bietet er eine hohe Flexibilität für verschiedene Signalpfade. Die Vergoldung der Kontakte minimiert den Übergangswiderstand und sorgt für eine saubere Signalübertragung, was ihn ideal für Anwendungen macht, die eine hohe Signalintegrität erfordern, wie z.B. Datenbusse, Steuerungssignale oder Sensorleitungen.
Wie wird der Stecker montiert?
Die Montage des 3M 101203000PE MDR-Steckers erfolgt typischerweise durch Crimpen oder Löten der einzelnen Drähte an die entsprechenden Kontakte im Steckergehäuse. Anschließend wird das Gehäuse geschlossen und das Kabel mit der integrierten Zugentlastung fixiert. Detaillierte Montageanleitungen finden Sie im technischen Datenblatt des Herstellers, das für eine korrekte und sichere Installation unerlässlich ist.
Was ist der Vorteil der Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet mehrere entscheidende Vorteile. Gold ist ein sehr korrosionsbeständiges Edelmetall, das die Kontakte vor Oxidation schützt und somit eine langfristig stabile elektrische Verbindung gewährleistet. Darüber hinaus hat Gold einen sehr niedrigen Übergangswiderstand, was für eine effiziente und verlustarme Signalübertragung sorgt. Dies ist besonders wichtig bei empfindlichen Signalen oder hohen Übertragungsraten.
Ist der Stecker mit anderen MDR-Steckern kompatibel?
Der 3M 101203000PE ist ein MDR-Stecker. Innerhalb des MDR-Standards gibt es verschiedene Gehäusegrößen und Pin-Konfigurationen. Dieser Stecker mit 20 Polen ist mit anderen 20-poligen MDR-Steckern (sowohl Buchsen als auch Stecker, je nach Anwendung) kompatibel, die den gleichen Standardspezifikationen entsprechen. Es ist jedoch stets ratsam, die genauen Abmessungen und Verriegelungsmechanismen zu prüfen, um eine perfekte Passform und Funktion sicherzustellen.
Welche Art von Kabel kann mit diesem Stecker verwendet werden?
Dieser 20-polige MDR-Stecker ist für die Aufnahme von flexiblen Kabeln mit einer entsprechenden Anzahl von Adern konzipiert. Die Kabelauswahl sollte auf die spezifischen Anforderungen der Anwendung abgestimmt sein, einschließlich der Signalisolierung, des Außendurchmessers und der mechanischen Belastbarkeit. Die integrierte Zugentlastung am Stecker ermöglicht die sichere Befestigung einer Vielzahl von Kabeltypen, um eine dauerhafte und zuverlässige Verbindung zu gewährleisten.
