Der 10,0000-HC49-SMD: Präzise Taktung für anspruchsvolle Elektronik

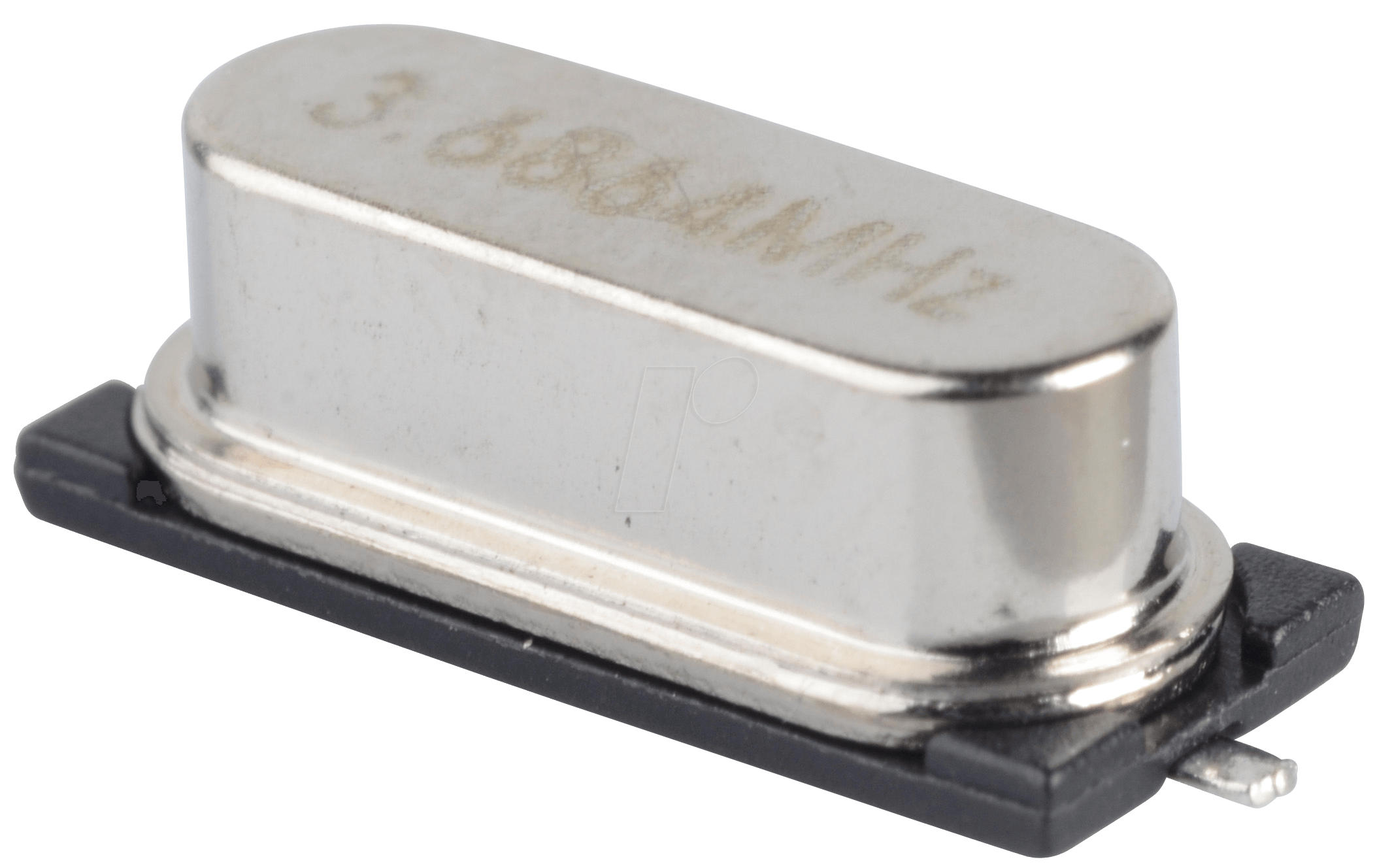

Der 10,0000-HC49-SMD SMD-Quarz mit einer Grundfrequenz von exakt 10,000000 MHz ist die essenzielle Komponente für Entwickler und Ingenieure, die auf eine kompromisslose Taktgenauigkeit in ihren elektronischen Schaltungen angewiesen sind. Wenn es um die zuverlässige Synchronisation von Mikrocontrollern, die präzise Frequenzsteuerung in Kommunikationsmodulen oder die stabile Basis für Oszillatoren geht, bietet dieser Quarz eine überlegene Leistung gegenüber minderwertigen oder weniger spezifizierten Alternativen.
Maximale Stabilität und Zuverlässigkeit im SMD-Format
In der Welt der Elektronik ist die Stabilität der Taktquelle ein entscheidender Faktor für die Funktionalität und Leistungsfähigkeit des gesamten Systems. Der 10,0000-HC49-SMD wurde speziell für Anwendungen entwickelt, bei denen Schwankungen in Frequenz und Amplitude inakzeptabel sind. Sein geringes Phasenrauschen und die hohe Kohärenz sorgen für eine saubere Signalform, die für anspruchsvolle digitale und analoge Schaltungen unerlässlich ist.
- Hohe Frequenzgenauigkeit: Eine exakte Frequenz von 10,000000 MHz gewährleistet eine präzise Takterzeugung.
- Kompaktes SMD-Gehäuse: Das HC49-SMD-Gehäuse ermöglicht eine effiziente Bestückung auf Leiterplatten und ist ideal für platzkritische Designs.
- Hervorragende Langzeitstabilität: Widerstandsfähigkeit gegenüber thermischen und mechanischen Belastungen für dauerhaft zuverlässigen Betrieb.
- Geringes Alterungsverhalten: Konstante Frequenz über die gesamte Lebensdauer der Komponente.
- Breiter Betriebstemperaturbereich: Zuverlässige Funktion unter verschiedensten Umgebungsbedingungen.
Überlegene Performance für anspruchsvollste Anwendungen
Was unterscheidet den 10,0000-HC49-SMD von generischen Quarzen? Es ist die Kombination aus präziser Fertigung, hochwertigem Material und strengen Qualitätskontrollen. Standardlösungen können oft Toleranzen aufweisen, die in sensiblen Anwendungen zu Fehlfunktionen oder Leistungseinbußen führen. Dieser SMD-Quarz ist die Antwort auf die Notwendigkeit einer definierten und stabilen Taktfrequenz, die auch unter Last und bei Temperaturschwankungen konstant bleibt. Seine Konstruktion minimiert parasitäre Effekte und maximiert die Signalintegrität, was ihn zur bevorzugten Wahl für industrielle Steuerungen, Telekommunikation, Messtechnik und anspruchsvolle Consumer-Elektronik macht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Quarz, Grundton |
| Modellnummer | 10,0000-HC49-SMD |
| Nennfrequenz | 10,000000 MHz |
| Frequenztoleranz (bei 25°C) | Typischerweise ±20 ppm (Parts per Million) |
| Frequenzstabilität (über Temperaturbereich) | Typischerweise ±50 ppm über den Betriebstemperaturbereich |
| Lastkapazität | Typischerweise 18 pF (oder gemäß spezifischer Kundenanforderungen) |
| Äquivalenter Serienwiderstand (ESR) | Maximal 60 Ohm bei 10 MHz |
| Anregungspegel | Maximal 100 µW |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Lagertemperaturbereich | -55°C bis +125°C |
| Gehäusetyp | SMD HC49 |
| Montageart | Oberflächenmontage (SMT) |
| Alterung (pro Jahr) | Typischerweise ±5 ppm |
| Phasenrauschen | Extrem gering für hochstabile Oszillatoranwendungen |
Anwendungsgebiete: Wo Präzision entscheidend ist
Der 10,0000-HC49-SMD ist eine Schlüsselkomponente in einer Vielzahl von anspruchsvollen elektronischen Systemen. Seine Zuverlässigkeit und Präzision machen ihn unverzichtbar in:
- Digitale Signalverarbeitung (DSP): Für präzise Abtastung und Synthese von Audiosignalen, Radar und anderer Messtechnik.
- Mikrocontroller-Systeme: Als stabile Taktquelle für die zuverlässige Ausführung von Programmabläufen in Industrie-PCs, Embedded Systems und IoT-Geräten.
- Telekommunikationsgeräte: In Basisstationen, Routern und Modems zur Gewährleistung der Synchronisation und Frequenzstabilität in Datenübertragungssystemen.
- Messtechnik und Testgeräte: Für präzise Frequenzgeneratoren, Oszilloskope und Spektrumanalysatoren, bei denen höchste Genauigkeit gefordert ist.
- Industrielle Steuerungs- und Automatisierungstechnik: In SPS-Systemen und Robotik für die synchrone Steuerung von Bewegungsabläufen und Prozessen.
- Medizintechnik: In Diagnosegeräten und Patientenüberwachungssystemen, wo Verlässlichkeit von größter Bedeutung ist.
- Frequenzsynthesizer und PLL-Schaltungen: Als Referenzfrequenz für die Erzeugung von stabilen und präzisen Ausgangsfrequenzen.
Warum der 10,0000-HC49-SMD die intelligente Wahl ist
Bei der Auswahl einer Taktkomponente sollten Kompromisse vermieden werden. Der 10,0000-HC49-SMD bietet durch seine garantierte Frequenz von 10,000000 MHz und die exzellente Stabilität eine Grundlage für einwandfrei funktionierende Schaltungen. Die Vorteile im Überblick:
- Vermeidung von Timing-Fehlern: Präzise Takte minimieren Bitfehler und Synchronisationsprobleme in digitalen Systemen.
- Optimierte Leistung von HF-Schaltungen: Geringes Phasenrauschen und hohe Signalreinheit sind essenziell für die Effizienz von Funkmodulen und Transceivern.
- Reduzierte Entwicklungszeit: Eine verlässliche Taktquelle reduziert die Notwendigkeit komplexer Korrekturmechanismen und Debugging-Aufwand.
- Erhöhte Systemrobustheit: Die Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und Vibrationen sichert die Langzeitfunktion.
- Wirtschaftlichkeit durch Langlebigkeit: Hohe Zuverlässigkeit und geringe Alterung reduzieren Ausfallraten und Wartungskosten.
FAQ – Häufig gestellte Fragen zu 10,0000-HC49-SMD – SMD-Quarz, Grundton, 10,000000 MHz
Was ist die Bedeutung des Begriffs „Grundton“ bei einem Quarz?
Der Begriff „Grundton“ bezieht sich auf die niedrigste Resonanzfrequenz eines Quarzkristalls. Ein Quarz kann prinzipiell bei Vielfachen seiner Grundfrequenz schwingen (Oberschwingungen). Ein Grundton-Quarz ist so geschliffen, dass er primär bei seiner spezifizierten Grundfrequenz, hier 10,000000 MHz, schwingt, was für die meisten Anwendungen die höchste Präzision und geringste Komplexität im Design bietet.
Welchen Einfluss hat die Frequenztoleranz (ppm) auf meine Schaltung?
Die Frequenztoleranz, angegeben in Parts per Million (ppm), gibt die maximale Abweichung der tatsächlichen Frequenz von der Nennfrequenz bei einer Referenztemperatur (oft 25°C) an. Eine geringere Toleranz bedeutet eine höhere Genauigkeit. In digitalen Systemen kann eine zu große Abweichung zu Timing-Fehlern führen. In analogen Systemen, wie z.B. Funkkommunikation, sind präzise Frequenzen entscheidend für die Signalqualität und die korrekte Abstimmung.
Ist der 10,0000-HC49-SMD für alle Arten von Mikrocontrollern geeignet?
Ja, der 10,0000-HC49-SMD mit seiner stabilen 10 MHz Taktfrequenz ist für eine breite Palette von Mikrocontrollern geeignet, die eine externe Taktquelle benötigen. Viele Mikrocontroller sind darauf ausgelegt, mit typischen Taktfrequenzen im Megahertz-Bereich zu arbeiten. Wichtig ist, dass die maximale Taktfrequenz des Mikrocontrollers nicht überschritten wird und die vom Quarz angegebene Lastkapazität mit der Beschaltung des Mikrocontrollers übereinstimmt.
Was bedeutet die Angabe „SMD“ und warum ist sie wichtig?
SMD steht für Surface Mount Device. Dies bedeutet, dass der Quarz direkt auf die Oberfläche einer Leiterplatte gelötet wird und keine Löcher durch die Platine benötigt. Dies ermöglicht eine höhere Packungsdichte, automatische Bestückung und ist der Standard für moderne Elektronikfertigung. Das HC49-SMD-Gehäuse ist ein etabliertes Format für SMD-Quarze.
Wie wirkt sich der Betriebstemperaturbereich auf die Leistung aus?
Der Betriebstemperaturbereich gibt an, innerhalb welcher Temperaturen der Quarz spezifikationskonform arbeitet. Außerhalb dieses Bereichs können die Frequenzstabilität und die Lebensdauer des Quarzes beeinträchtigt werden. Der angegebene Bereich von -40°C bis +85°C ist für die meisten industriellen und kommerziellen Anwendungen sehr gut geeignet und bietet eine hohe Zuverlässigkeit auch unter wechselnden thermischen Bedingungen.
Worin unterscheiden sich Grundton-Quarze von Oberschwingungs-Quarzen?
Grundton-Quarze schwingen bei ihrer inhärenten Fundamentalfrequenz. Oberschwingungs-Quarze werden so präpariert, dass sie bei einem höheren Vielfachen ihrer Fundamentalfrequenz schwingen (z.B. dritte oder fünfte Harmonische). Für Anwendungen, die eine präzise und saubere 10-MHz-Frequenz benötigen, ist ein Grundton-Quarz wie der 10,0000-HC49-SMD in der Regel die bevorzugte und direktere Lösung, da er keine zusätzlichen Frequenzvervielfacher oder Filter benötigt.
Ist der 10,0000-HC49-SMD für Hochfrequenzanwendungen wie WLAN oder Bluetooth geeignet?
Während 10 MHz eine wichtige Frequenz ist, die oft als Referenz für PLL-Synthesizer dient, die dann höhere Frequenzen für WLAN (z.B. 2.4 GHz, 5 GHz) oder Bluetooth (z.B. 2.4 GHz) erzeugen, ist dieser spezifische Quarz nicht direkt die verwendete Trägerfrequenz. Er fungiert als hochpräzise Basistaktquelle für die Frequenzsynthese-Schaltungen, die dann die benötigten Funkfrequenzen generieren.
