Optimale Leistung für Ihre Schaltungen: Der ZVN 2106 G N-Kanal MOSFET
Benötigen Sie eine zuverlässige und effiziente Lösung für die Schalt- und Verstärkeraufgaben in Ihren Elektronikprojekten? Der ZVN 2106 G N-Kanal MOSFET ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Bastler, die Präzision und Stabilität auf höchstem Niveau suchen. Dieses Bauteil überwindet die Grenzen konventioneller Schalter und bietet eine herausragende Leistung für eine Vielzahl von Low-Power-Anwendungen.
Überragende Spezifikationen für anspruchsvolle Anwendungen
Der ZVN 2106 G zeichnet sich durch seine beeindruckenden technischen Daten aus, die ihn von Standardlösungen abheben. Mit einer Sperrspannung von 60 V und einem maximalen Dauerstrom von 0,71 A ist er bestens gerüstet, um auch anspruchsvolle Lasten zu schalten. Der geringe Durchlasswiderstand (RDS(on)) von nur 2 Ohm minimiert Leistungsverluste und sorgt für eine hohe Effizienz, was sich direkt in einer verbesserten Energiebilanz Ihrer Schaltungen niederschlägt. Diese Eigenschaften machen den ZVN 2106 G zu einer überlegenen Wahl, wenn es auf geringe Wärmeentwicklung und präzise Steuerung ankommt.
Anwendungsbereiche und Design-Vorteile
Der N-Kanal MOSFET ZVN 2106 G ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit für eine breite Palette von Einsatzgebieten prädestiniert. Seine Fähigkeit, hohe Spannungen sicher zu schalten und dabei geringe Verluste zu generieren, macht ihn zur optimalen Komponente für:
- Energieverwaltungssysteme: Effizientes Schalten von Leistungsströmen in Niederspannungsanwendungen.
- Schaltregler (DC/DC-Wandler): Präzise Steuerung der Pulsweitenmodulation für eine stabile Ausgangsspannung.
- Motorsteuerungen: Sanftes und präzises Ansteuern von kleinen DC-Motoren.
- Lastschalter: Zuverlässiges Ein- und Ausschalten von Verbrauchern.
- Logik-Level-Anwendungen: Direkte Ansteuerung durch Mikrocontroller-Signale dank seines spezifischen Schwellenwerts.
- Generelle Schaltungsdesign-Aufgaben: Als flexibler Schalter oder Verstärker in Prototypen und Endprodukten.

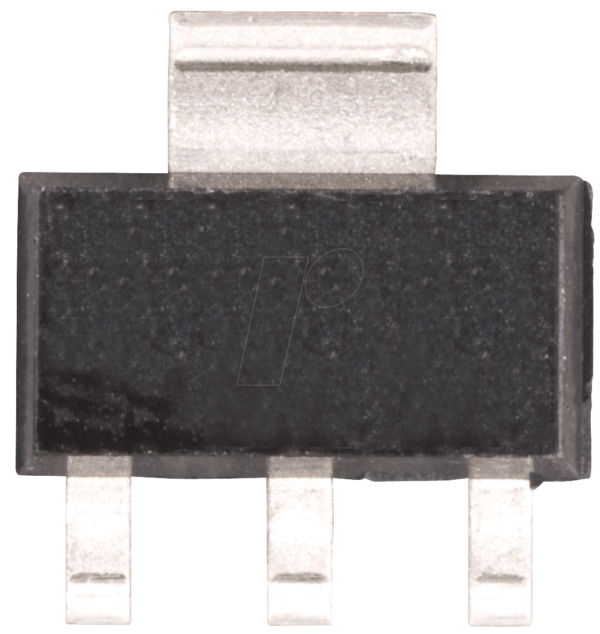

Das SOT-223-Gehäuse bietet eine ausgezeichnete Wärmeableitung und ermöglicht eine kompakte Integration in Leiterplattenlayouts, was ihn besonders attraktiv für platzkritische Designs macht. Die Robustheit des Bauteils gewährleistet eine lange Lebensdauer und Zuverlässigkeit, auch unter wechselnden Betriebsbedingungen.
Technische Spezifikationen im Detail
Für eine fundierte Entscheidung legen wir Ihnen die detaillierten Spezifikationen des ZVN 2106 G offen. Diese Daten bilden die Grundlage für die Auswahl des richtigen MOSFETs für Ihr spezifisches Projekt:
| Merkmal | Spezifikation |
|---|---|
| Typ | MOSFET, N-Kanal |
| Sperrspannung (VDSS) | 60 V |
| Dauerstrom (ID @ 25°C) | 0,71 A |
| RDS(on) (max. @ VGS = 10 V, ID = 1 A) | 2 Ohm |
| Gate-Schwellenspannung (VGS(th)) | Typisch 2,0 V bei 1 mA |
| Gate-Ladung (QG) | Sehr gering, optimiert für schnelles Schalten |
| Gehäuse | SOT-223 (Oberflächenmontage) |
| Thermische Beständigkeit (RthJA) | Typisch 180 °C/W (abhängig vom Layout) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
Präzise Steuerung und minimierte Verluste
Der Kernvorteil des ZVN 2106 G liegt in seiner Fähigkeit, sowohl bei hohen als auch bei niedrigen Gatespannungen präzise zu schalten. Der geringe Schwellenwert (VGS(th)) ermöglicht die direkte Ansteuerung durch Mikrocontroller mit 3,3 V oder 5 V Logik, was den Bedarf an zusätzlichen Treiberschaltungen reduziert. Dies vereinfacht das Design und spart Kosten. Die extrem niedrige Gate-Ladung trägt zu schnellen Schaltzeiten bei, was für Anwendungen wie Pulsweitenmodulation (PWM) und Schaltnetzteile unerlässlich ist, um Effizienzverluste zu minimieren und eine präzise Kontrolle über den Stromfluss zu gewährleisten.
Robuste Konstruktion für Langlebigkeit
Das SOT-223-Gehäuse ist nicht nur für die Oberflächenmontage optimiert, sondern bietet auch eine hervorragende Wärmeableitung. Eine gut ausgeführte Montage auf der Leiterplatte mit ausreichender Kupferfläche ermöglicht es dem Bauteil, die entstehende Wärme effektiv an die Umgebung abzugeben. Dies ist entscheidend für die Langlebigkeit des MOSFETs und die Zuverlässigkeit der gesamten Schaltung. Der breite Betriebstemperaturbereich von -55 °C bis +150 °C stellt sicher, dass der ZVN 2106 G auch unter extremen Bedingungen zuverlässig funktioniert.
Informationsgewinn für Experten: Material und Technologie
Der ZVN 2106 G basiert auf moderner Silizium-Halbleitertechnologie, die auf einem N-Typ-Substrat basiert. Die Herstellung erfolgt in einem fortschrittlichen Prozess, der darauf abzielt, die elektrische Leistung zu optimieren und gleichzeitig die Kosten zu senken. Die Dicke der Siliziumschicht und die Dotierungsprofile sind sorgfältig abgestimmt, um den niedrigen RDS(on) Wert bei gleichzeitiger Einhaltung der hohen Sperrspannung zu erreichen. Die Gate-Isolationsschicht, typischerweise aus Siliziumdioxid (SiO2) oder einem ähnlichen Dielektrikum, ist extrem dünn, um eine hohe Transkonduktanz und eine schnelle Reaktion auf Gate-Spannungsänderungen zu ermöglichen. Die Metallisierung der Source-, Gate- und Drain-Anschlüsse verwendet üblicherweise Aluminium oder eine Legierung, um eine gute elektrische Leitfähigkeit und Beständigkeit gegen Korrosion zu gewährleisten.
FAQ – Häufig gestellte Fragen zu ZVN 2106 G – MOSFET, N-Kanal, 60 V, 0,71 A, RDS(on) 2 Ohm, SOT-223
Kann der ZVN 2106 G direkt von einem Arduino gesteuert werden?
Ja, der ZVN 2106 G kann in der Regel direkt von Mikrocontrollern wie dem Arduino gesteuert werden. Sein typischer Gate-Schwellenwert (VGS(th)) liegt bei etwa 2,0 V, was mit den 3,3 V oder 5 V Ausgangssignalen der meisten Mikrocontroller-Boards kompatibel ist. Stellen Sie sicher, dass die Gate-Spannung ausreichend ist, um den MOSFET vollständig zu durchschalten (oftmals mindestens 4,5 V bis 5 V für minimale RDS(on)).
Wie wird die Wärmeableitung bei diesem SOT-223-Gehäuse am besten realisiert?
Für eine optimale Wärmeableitung bei diesem SOT-223-Gehäuse ist es entscheidend, eine ausreichende Kupferfläche auf der Leiterplatte zu verwenden, die thermisch mit dem Pad des MOSFETs verbunden ist. Dieses Pad dient als Kühlkörper. Das Layout sollte darauf ausgelegt sein, die Wärme von diesem Pad weg zu leiten, idealerweise in Richtung größerer Kupferflächen oder über Durchkontaktierungen zu anderen Lagen der Platine, sofern vorhanden. Konsultieren Sie das Datenblatt des Herstellers für spezifische Layout-Empfehlungen.
Welche Art von Lasten kann der ZVN 2106 G schalten?
Der ZVN 2106 G ist für das Schalten von Lasten geeignet, die seine spezifizierten Grenzwerte für Spannung (bis 60 V) und Strom (bis 0,71 A Dauerstrom) nicht überschreiten. Dies umfasst typischerweise kleine Motoren, LEDs, Relais (mit einer Freilaufdiode), Heizwiderstände und andere elektronische Verbraucher in Niederspannungsanwendungen. Bei induktiven Lasten muss eine externe Freilaufdiode vorgesehen werden, um Spannungsspitzen beim Abschalten abzuleiten.
Ist der ZVN 2106 G für Hochfrequenzanwendungen geeignet?
Dank seiner geringen Gate-Ladung und der daraus resultierenden schnellen Schaltzeiten ist der ZVN 2106 G für viele Hochfrequenzanwendungen gut geeignet, insbesondere im Bereich von Schaltreglern und PWM-Steuerungen. Die genaue Eignung hängt von den spezifischen Frequenzanforderungen und der gewünschten Wellenform ab. Es ist ratsam, die Schaltflanken und das Schwingverhalten im Kontext der spezifischen Anwendung zu prüfen.
Was bedeutet RDS(on) und warum ist ein niedriger Wert wichtig?
RDS(on) steht für den Widerstand zwischen Drain und Source im eingeschalteten Zustand des MOSFETs. Ein niedriger RDS(on)-Wert (in diesem Fall 2 Ohm) bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch den MOSFET fließt. Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und potenziell zu kleineren Kühlkörpern oder einer längeren Lebensdauer des Bauteils.
Benötigt dieser MOSFET einen Vorwiderstand am Gate?
Ein kleiner Vorwiderstand am Gate (oft im Bereich von 10 Ohm bis 100 Ohm) wird üblicherweise empfohlen. Dieser dient dazu, den Stromfluss zum Gate während des Schaltvorgangs zu begrenzen und mögliche Schwingungen (Ringing) zu dämpfen, die durch parasitäre Induktivitäten in der Schaltung entstehen können. Dies verbessert die Stabilität und Zuverlässigkeit des Schaltverhaltens. Ein zu hoher Wert kann jedoch die Schaltgeschwindigkeit verlangsamen.
Wo liegen die Hauptunterschiede zu einem Bipolar-Transistor?
Der Hauptunterschied liegt in der Ansteuerung: MOSFETs werden spannungsgesteuert über das Gate, während Bipolar-Transistoren stromgesteuert über die Basis werden. MOSFETs bieten in der Regel eine höhere Eingangsimpedanz (fast kein Gate-Strom im statischen Betrieb), was sie einfacher ansteuerbar macht. Sie sind auch oft effizienter bei niedrigen Spannungen und haben eine geringere Schaltverlustleistung, was sie für viele moderne Schaltungsdesigns überlegen macht.
