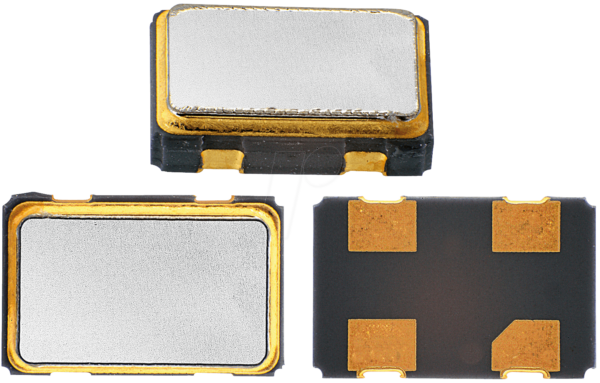

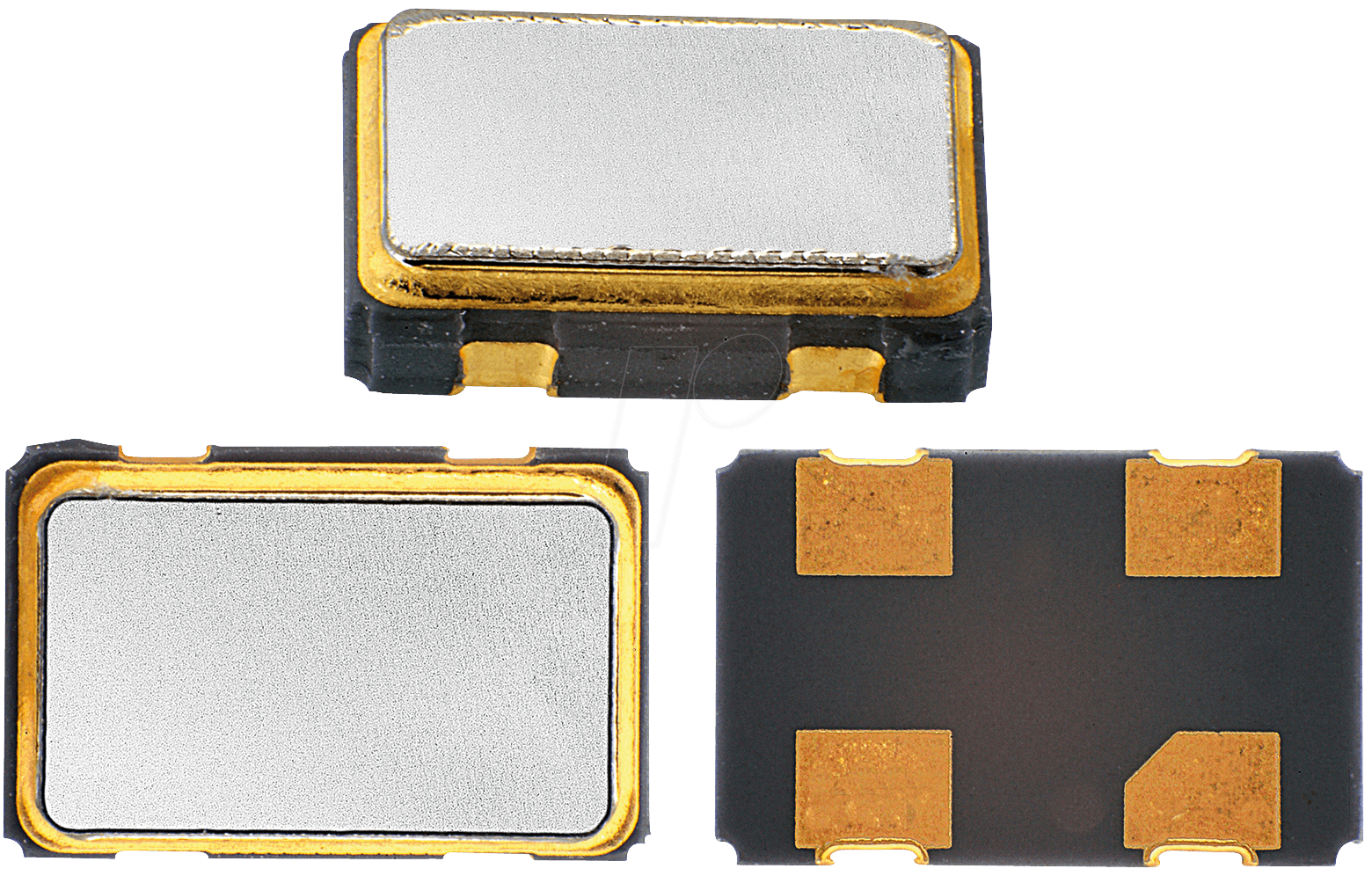

Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte: Der XO53 Quarzoszillator
Der XO53 Quarzoszillator im Keramik-SMD-Gehäuse mit einer Frequenz von 40,00000 – 40,0 MHz ist die ideale Lösung für Entwickler und Ingenieure, die höchste Anforderungen an Stabilität, Genauigkeit und Signalintegrität stellen. Ob in hochpräzisen Messgeräten, fortschrittlichen Kommunikationssystemen oder anspruchsvollen Embedded-Anwendungen – dieser Oszillator liefert die unverzichtbare Taktsignalbasis, die für die einwandfreie Funktion kritischer Schaltungen unerlässlich ist. Er adressiert das Problem der Frequenzdrift und des Jitter in instabilen Umgebungen und bietet stattdessen eine konstante, verlässliche Referenzfrequenz.
Herausragende Leistungsmerkmale des XO53 Quarzoszillators
Der XO53 Quarzoszillator zeichnet sich durch eine Kombination aus technischer Exzellenz und robustem Design aus, die ihn von Standardlösungen abhebt. Seine überlegene Wahl begründet sich in der Fähigkeit, unter verschiedensten Betriebsbedingungen eine außergewöhnlich stabile Frequenz zu gewährleisten, was für die Performance und Zuverlässigkeit moderner Elektronik unerlässlich ist. Hier sind die Kernvorteile, die den XO53 zur überlegenen Wahl machen:
- Hervorragende Frequenzstabilität: Der XO53 bietet eine außergewöhnlich geringe Frequenzabweichung über einen weiten Temperaturbereich. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Schwankungen die Systemperformance beeinträchtigen können, wie z.B. in Hochfrequenz-Empfängern oder digitalen Signalverarbeitungs-Systemen. Die präzise Kalibrierung stellt sicher, dass die Nennfrequenz konstant bleibt, was die Systemzuverlässigkeit signifikant erhöht.
- Geringer Jitter: Mit seinem geringen Phasenrauschen (Jitter) minimiert der XO53 unerwünschte zeitliche Schwankungen im Taktsignal. Dies ist für die Datenintegrität in Hochgeschwindigkeits-Datenpfaden, die Bitfehlerraten in digitalen Übertragungssystemen und die Auflösung in Analog-Digital-Wandlern von fundamentaler Bedeutung.
- Kompaktes Keramik-SMD-Gehäuse: Das Surface-Mount-Device (SMD)-Gehäuse ermöglicht eine effiziente Integration auf modernen Leiterplatten und unterstützt automatisierte Bestückungsprozesse. Die Keramikbauweise bietet zudem eine exzellente thermische Stabilität und Abschirmung gegen elektromagnetische Interferenzen (EMI), was in dicht bestückten oder rauen Umgebungen von Vorteil ist.
- Breiter Frequenzbereich: Mit der spezifizierten Frequenz von 40,00000 – 40,0 MHz deckt der XO53 eine kritische Spanne für viele Standard- und spezialisierte Anwendungen ab. Diese Flexibilität im Frequenzspektrum macht ihn zu einer vielseitigen Komponente für diverse Designanforderungen.
- Hohe Zuverlässigkeit und Langlebigkeit: Die Auswahl hochwertiger Materialien und die robuste Konstruktion des XO53 gewährleisten eine lange Lebensdauer und einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen. Dies reduziert Ausfallraten und Wartungsaufwand in kritischen Systemen.
- Optimale Anpassung an moderne Fertigungsprozesse: Das SMD-Format ist voll kompatibel mit den gängigen Lötverfahren wie Reflow-Löten, was eine nahtlose Integration in automatisierte Produktionslinien ermöglicht und die Effizienz in der Massenfertigung steigert.
Technische Spezifikationen und Materialanalyse
Der XO53 Quarzoszillator repräsentiert die Spitze der Feinwerktechnik, gefertigt mit Materialien, die auf maximale Leistung und Langlebigkeit ausgelegt sind. Die präzise Fertigung jedes einzelnen Oszillators garantiert, dass die Spezifikationen nicht nur eingehalten, sondern oft übertroffen werden. Die Auswahl der Komponenten und die Konstruktionsweise sind darauf ausgelegt, die physikalischen und elektrischen Eigenschaften des Quarzkristalls optimal zu nutzen und gleichzeitig störende Umwelteinflüsse zu minimieren.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | XO53 |
| Frequenzbereich | 40,00000 MHz – 40,0 MHz (Nominalwert präzise spezifiziert) |
| Oszillator-Typ | Quarzoszillator (XO) |
| Gehäusetyp | Keramik-SMD (Surface Mount Device) |
| Frequenzstabilität (typisch über Temperaturbereich) | Exzellent; geringe Abweichung, präzise spezifizierte Grenzwerte für kritische Anwendungen. |
| Jitter / Phasenrauschen (typisch) | Sehr gering; optimiert für digitale Datenintegrität und hochauflösende Signalverarbeitung. |
| Betriebstemperaturbereich | Erweitert; ausgelegt für zuverlässigen Betrieb in industriellen und anspruchsvollen Umgebungen. Genaue Daten sind datenblattabhängig, aber generell für robuste Anwendungen konzipiert. |
| Lagertemperaturbereich | Standardwerte für elektronische Komponenten, die die Integrität des Quarzkristalls und der internen Komponenten gewährleisten. |
| Versorgungsspannung | Typischerweise 3,3V oder 5V, je nach spezifischer Variante. Benötigt stabile Stromversorgung für optimale Leistung. |
| Ausgangssignal | Rechtecksignal mit klar definierten Anstiegs- und Abfallzeiten, optimiert für Kompatibilität mit CMOS/TTL-Logik. |
| Materialien | Hochwertiger Quarzkristall (rein), Keramikgehäuse für thermische Stabilität und EMI-Abschirmung, interne Bonddrähte aus Edelmetallen zur Gewährleistung minimaler Übergangswiderstände und Langlebigkeit. |
| Größe und Bauform | Kompakte SMD-Bauform, die eine platzsparende Montage auf Leiterplatten ermöglicht und für automatische Bestückungslinien optimiert ist. |
Anwendungsgebiete und Einsatzszenarien
Der XO53 Quarzoszillator, mit seiner beeindruckenden Präzision und Zuverlässigkeit, ist ein Eckpfeiler in einer Vielzahl von High-End-Elektronikanwendungen. Seine Fähigkeit, stabile und rauscharme Taktsignale zu liefern, macht ihn unverzichtbar dort, wo Signalintegrität und Zeitgenauigkeit oberste Priorität haben.
- Telekommunikation: In Basisstationen, Routern und Switches sorgt der XO53 für die Synchronisation von Datenströmen und die präzise Taktung von Hochgeschwindigkeits-Übertragungsprotokollen wie Ethernet (10 GbE, 40 GbE und höher), Fibre Channel und Mobilfunkstandards (4G/5G). Die Minimierung von Jitter ist hierbei entscheidend für eine niedrige Bitfehlerrate.
- Industrielle Automatisierung: Steuerungen für Produktionslinien, Robotersteuerungen und Sensornetzwerke profitieren von der robusten Stabilität des XO53. Präzise Zeitsteuerung ist notwendig für die Koordination komplexer Abläufe, die Synchronisation von Servomotoren und die exakte Erfassung von Messdaten in Echtzeit.
- Medizintechnik: In medizinischen Geräten wie EKG-Geräten, Ultraschallbildsystemen und bildgebenden Verfahren (MRT, CT) sind exakte Zeitbasen für die Signalaufnahme und -verarbeitung unerlässlich. Der XO53 trägt zur Genauigkeit und Zuverlässigkeit dieser lebenswichtigen Instrumente bei.
- Mess- und Prüftechnik: Oszilloskope, Frequenzzähler, Signalgeneratoren und andere Präzisionsmessgeräte nutzen den XO53 als Referenztaktgeber. Die Genauigkeit des Oszillators beeinflusst direkt die Messgenauigkeit des gesamten Gerätes.
- Embedded Systeme: In leistungsfähigen Embedded-Systemen für z.B. Automotive-Anwendungen (Infotainment, Fahrerassistenzsysteme), Aerospace oder Verteidigungstechnik wird der XO53 eingesetzt, um die Taktung von Mikrocontrollern, FPGAs und ASICs zu gewährleisten, die komplexe Berechnungen in Echtzeit durchführen müssen.
- Audio- und Videoverarbeitung: In professionellen Audio-Interfaces, Synthesizern und hochauflösenden Video-Broadcast-Systemen sorgt der XO53 für einejitterfreie Taktung, die für eine unverzerrte Signalwiedergabe und Synchronisation von Bild und Ton unerlässlich ist.
Häufig gestellte Fragen (FAQ) zu XO53 40,00000 – 40,0MHz-Quarzoszillator, Keramik-SMD XO53
Was ist die primäre Funktion eines Quarzoszillators wie dem XO53?
Die primäre Funktion eines Quarzoszillators wie dem XO53 besteht darin, ein hochstabiles und präzises elektronisches Taktsignal zu erzeugen. Dieses Signal dient als Referenzzeitbasis für praktisch alle digitalen und viele analoge Schaltungen in einem elektronischen System. Es synchronisiert die Operationen von Mikroprozessoren, Speicherbausteinen und anderen Komponenten, um einen korrekten und zuverlässigen Betrieb zu gewährleisten.
Welche Vorteile bietet das Keramik-SMD-Gehäuse des XO53 gegenüber anderen Gehäuseformen?
Das Keramik-SMD-Gehäuse des XO53 bietet mehrere entscheidende Vorteile: Es sorgt für eine exzellente thermische Stabilität, was bedeutet, dass die Frequenz des Oszillators auch bei Temperaturschwankungen konstant bleibt. Keramikmaterial ist zudem robust und bietet eine gute Abschirmung gegen elektromagnetische Interferenzen (EMI), was die Signalintegrität in anspruchsvollen Umgebungen verbessert. Zudem ermöglicht die SMD-Bauform eine effiziente, platzsparende Montage auf Leiterplatten und ist für automatisierte Fertigungsprozesse optimiert.
Wie wirkt sich der geringe Jitter des XO53 auf die Systemperformance aus?
Ein geringer Jitter (Phasenrauschen) bedeutet, dass die zeitliche Präzision des Taktsignals sehr hoch ist. Dies ist entscheidend für Anwendungen, bei denen Daten mit hoher Geschwindigkeit übertragen oder verarbeitet werden. Geringer Jitter reduziert die Wahrscheinlichkeit von Bitfehlern in digitalen Kommunikationssystemen, verbessert die Auflösung von Analog-Digital-Wandlern und ermöglicht präzisere Zeitmessungen in Messgeräten. Kurz gesagt, er erhöht die Zuverlässigkeit und Genauigkeit des gesamten Systems.
Ist der XO53 für den Einsatz in industriellen Umgebungen mit extremen Temperaturen geeignet?
Der XO53 ist generell für den Einsatz in anspruchsvollen Umgebungen konzipiert, was oft einen erweiterten Betriebstemperaturbereich einschließt, der für industrielle Anwendungen typisch ist. Die genauen Spezifikationen bezüglich des Betriebstemperaturbereichs sind jedoch spezifisch für das jeweilige Datenblatt des Modells zu entnehmen. Die Keramikbauweise und die hochwertige interne Konstruktion unterstützen jedoch die Robustheit unter variablen thermischen Bedingungen.
Welche Arten von Geräten oder Systemen profitieren am meisten von einem 40MHz Quarzoszillator wie dem XO53?
Geräte und Systeme, die von einem 40MHz Quarzoszillator wie dem XO53 am meisten profitieren, sind solche, die eine hohe Taktfrequenz für schnelle Datenverarbeitung oder Kommunikation benötigen. Dazu gehören beispielsweise Hochleistungs-Embedded-Systeme, Kommunikationsinfrastrukturen, professionelle Audio/Video-Geräte, fortschrittliche Messinstrumente und bestimmte medizinische Geräte, bei denen eine präzise Zeitbasis für die Signalverarbeitung unerlässlich ist.
Muss ich besondere Vorsichtsmaßnahmen bei der Lötung des Keramik-SMD-Gehäuses treffen?
Ja, beim Löten von Keramik-SMD-Komponenten ist es ratsam, die empfohlenen Löttemperaturen und -zeiten des Herstellers zu beachten, um eine Überhitzung des Quarzkristalls oder des Gehäuses zu vermeiden. Die Verwendung von Reflow-Löten unter kontrollierten Bedingungen ist die gängigste und sicherste Methode. Eine ordnungsgemäße Reinigung nach dem Lötvorgang ist ebenfalls wichtig, um Rückstände zu entfernen, die die Leistung beeinträchtigen könnten.
Wie unterscheidet sich ein Quarzoszillator (XO) von einem Spannungsgesteuerten Oszillator (VCO)?
Ein Quarzoszillator (XO) wie der XO53 erzeugt eine feste, vordefinierte Frequenz, die durch die physikalischen Eigenschaften des Quarzkristalls bestimmt wird und extrem stabil ist. Ein spannungsgesteuerter Oszillator (VCO) hingegen erzeugt eine Frequenz, die sich proportional zu einer angelegten Steuerspannung ändern lässt. XOs werden für Anwendungen benötigt, die eine feste, hochpräzise Referenzfrequenz erfordern, während VCOs für Frequenzsynthese, Modulation oder Frequenzregelschleifen eingesetzt werden.
