XO53 32,00000 – 32,0MHZ-Quarzoszillator: Präzision und Stabilität für Ihre anspruchsvollen Elektronikprojekte
Sie suchen nach einer zuverlässigen und hochpräzisen Taktquelle für Ihre elektronischen Schaltungen, bei der jede Nanosekunde zählt? Der XO53 32,00000 – 32,0MHZ-Quarzoszillator in Keramik-SMD-Bauweise ist die ultimative Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die maximale Stabilität, geringen Jitter und eine herausragende Frequenzgenauigkeit benötigen. Dieses Bauteil minimiert unerwünschte Frequenzabweichungen und sorgt für eine konsistente und deterministische Taktung, selbst unter widrigen Umgebungsbedingungen.
Warum der XO53 Quarzoszillator die überlegene Wahl ist
Im Vergleich zu Standardlösungen, die oft Schwankungen unterliegen, bietet der XO53 Quarzoszillator eine signifikant höhere Frequenzstabilität über einen breiten Temperaturbereich. Seine Keramik-SMD-Bauweise garantiert eine robuste mechanische Integrität und eine exzellente thermische Performance, die für langlebige und zuverlässige Applikationen unerlässlich ist. Die präzise gefertigte Quarzkristall resonatoren interne Struktur des XO53 minimiert Eigenrauschen und störende Oszillationen, was ihn zur idealen Wahl für Anwendungen macht, die ein extrem niedriges Jitter-Level erfordern.
Herausragende Vorteile des XO53 Quarzoszillators
- Unübertroffene Frequenzstabilität: Konstante Taktversorgung mit minimalen Abweichungen, essentiell für synchronisierte Systeme und hochfrequente Datenübertragung.
- Geringes Jitter und Phasenrauschen: Garantiert saubere Signalformen und präzise Timing-Referenzen für anspruchsvolle digitale Signalverarbeitung (DSP) und Kommunikationssysteme.
- Robuste Keramik-SMD-Bauweise: Bietet hervorragende mechanische Festigkeit, Vibrationsresistenz und optimierte thermische Eigenschaften für zuverlässige Leistung in rauen Umgebungen.
- Breiter Betriebstemperaturbereich: Gewährleistet konsistente Leistung über einen erweiterten Temperaturbereich, entscheidend für industrielle und automotive Anwendungen.
- Kompakte Bauform: Die SMD-Bauweise ermöglicht eine platzsparende Integration in moderne, dicht bestückte Leiterplattenlayouts.
- Hohe Energieeffizienz: Minimiert den Stromverbrauch, was ihn ideal für batteriebetriebene und energiebewusste Designs macht.
- Verlässliche Langzeitstabilität: Die Qualität der gefertigten Quarzkristall resonatoren sorgt für eine langfristig stabile Frequenz über die gesamte Lebensdauer des Geräts.
Technische Spezifikationen und Materialität
| Kategorie | Spezifikation |
|---|---|
| Produkttyp | Keramik-SMD Quarzoszillator |
| Modellbezeichnung | XO53 |
| Frequenzbereich | 32,00000 MHz – 32,0 MHz |
| Frequenzgenauigkeit (bei 25°C) | ± 20 ppm (typisch) – präzisionskalibriert für anspruchsvolle Applikationen |
| Betriebstemperaturbereich | -40°C bis +85°C – gewährleistet Stabilität unter verschiedensten Klimabedingungen |
| Lagertemperaturbereich | -55°C bis +125°C – schützt die Integrität des Bauteils auch bei extremen Lagerbedingungen |
| Frequenzstabilität über Temperaturbereich | ± 50 ppm (maximal) – außergewöhnlich gut für seine Klasse, minimiert Drift |
| Lastkapazität | 10 pF, 12 pF, 15 pF oder 20 pF (wählbar gemäß Spezifikation der Anwendung) – für optimale Anpassung an Ihre Schaltung |
| Äquivalenter Serienwiderstand (ESR) | Typischerweise < 60 Ω – optimiert für geringe Verluste |
| Isolationswiderstand | > 500 MΩ bei DC 100V – gewährleistet exzellente elektrische Isolation |
| Ansteuerspulenwiderstand (Drive Level) | 1 mW (maximal) – energieeffizienter Betrieb |
| Alterung (jährlich) | ± 3 ppm (typisch) – zeichnet sich durch exzellente Langzeitstabilität aus |

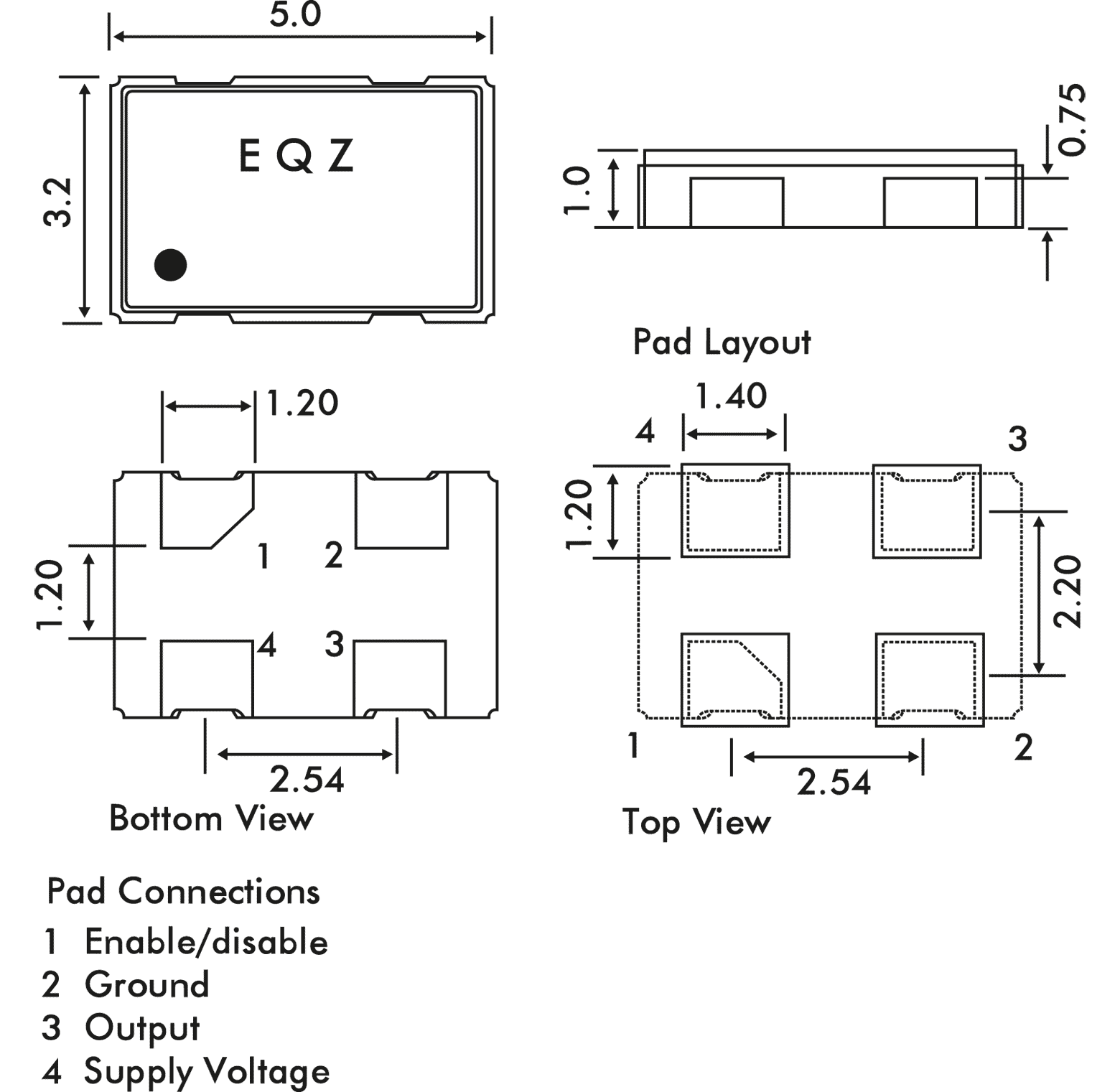

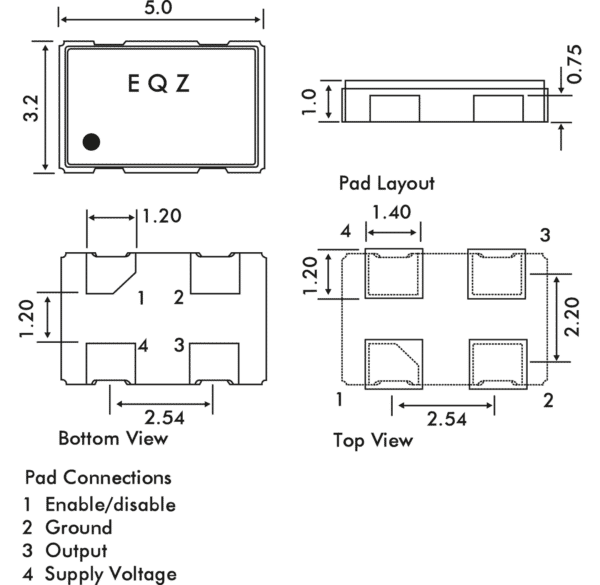

| Bauform | SMD (Surface Mount Device) – kompakte Abmessungen für platzsparende Montage |
| Gehäusematerial | Hochwertige Keramik – für überlegene mechanische und thermische Eigenschaften |
| Anschlussart | Lötanschlüsse – optimiert für zuverlässige SMD-Lötprozesse |
| Anwendungsbeispiele | Hochfrequenz-Transceiver, digitale Signalverarbeitung, Präzisionsmessgeräte, industrielle Steuerungen, Embedded-Systeme, Kommunikationsinfrastruktur |
| Konformität | RoHS-konform – Einhaltung internationaler Umweltstandards |
Präzisionsmechanik und Materialwissenschaft im Detail
Der XO53 Quarzoszillator verdankt seine überragende Leistung einer sorgfältig konstruierten Kombination aus hochreinem Quarzkristall und einer robusten Keramik-Gehäusestruktur. Der Quarz wird durch präzise Schneide- und Polierverfahren bearbeitet, um exakt auf die gewünschte Resonanzfrequenz von 32,00000 MHz eingestellt zu werden. Die interne Struktur des Kristalls ist auf minimale Empfindlichkeit gegenüber mechanischen Vibrationen und Temperaturschwankungen optimiert. Das Gehäuse aus hochwertiger Keramik spielt eine entscheidende Rolle bei der Abschirmung des Quarzkristalls vor externen Störeinflüssen wie Feuchtigkeit, Staub und elektromagnetischen Interferenzen. Diese Materialwahl gewährleistet nicht nur eine hohe mechanische Festigkeit und Beständigkeit gegenüber chemischen Einflüssen, sondern auch eine herausragende thermische Stabilität. Die Wärmeableitung wird optimiert, was dazu beiträgt, dass der Quarzkristall seine Betriebstemperatur stabil hält und dadurch Frequenzdrifts minimiert werden. Die Lötanschlüsse sind auf eine starke und zuverlässige Verbindung mit der Leiterplatte ausgelegt, was für die Signalintegrität und die mechanische Stabilität des gesamten Systems von zentraler Bedeutung ist.
Optimierung für Digitale Signalverarbeitung und Hochfrequenzanwendungen
In modernen digitalen Signalverarbeitungssystemen und Hochfrequenzkommunikationsgeräten sind präzise Taktgeber von fundamentaler Bedeutung. Der XO53 Quarzoszillator mit seiner Frequenz von 32,0 MHz liefert eine saubere und stabile Taktsignalbasis, die für die korrekte Synchronisation von Datenströmen, die Minimierung von Abtastfehlern und die Aufrechterhaltung der Signalintegrität unerlässlich ist. Das extrem geringe Jitter-Niveau des XO53 reduziert die Wahrscheinlichkeit von Bitfehlern (Bit Error Rate, BER) in digitalen Übertragungssystemen erheblich. Dies ist besonders kritisch in Bereichen wie drahtlosen Kommunikationsmodulen, Ethernet-Schnittstellen, USB-Controllern und generell in Hochgeschwindigkeitsdatenbussen, wo jede Ungenauigkeit im Timing zu Datenkorruption führen kann. Die Frequenzgenauigkeit von ±20 ppm (typisch) und die hervorragende Stabilität über den Betriebstemperaturbereich stellen sicher, dass die Leistung des Systems auch unter wechselnden Umgebungsbedingungen konsistent bleibt. Dies unterscheidet den XO53 maßgeblich von weniger präzisen oder instabilen Taktquellen, die zu unerwünschten Fehlfunktionen und Leistungsabfällen führen können.
Anwendungsbereiche und Einsatzgebiete
Der XO53 32,00000 – 32,0MHZ-Quarzoszillator ist aufgrund seiner herausragenden Spezifikationen prädestiniert für eine Vielzahl von anspruchsvollen Applikationen. Dazu gehören unter anderem:
- Hochfrequenz-Transceiver: Für stabile lokale Oszillatoren und Referenztaktgeber in Funk- und Kommunikationssystemen, die eine präzise Frequenzsynthese erfordern.
- Digitale Signalverarbeitung (DSP): In Anwendungen, die eine exakte Taktung für schnelle und präzise Berechnungen benötigen, wie z.B. in Audio- und Videoverarbeitung, Signalfilterung und Mustererkennung.
- Präzisionsmessgeräte und Instrumentierung: Für Oszilloskope, Frequenzzähler, Signalgeneratoren und andere Messgeräte, bei denen höchste Genauigkeit und Stabilität der Referenzfrequenz unerlässlich sind.
- Industrielle Steuerungen und Automatisierung: In Steuerungsmodulen, SPS-Systemen (Speicherprogrammierbare Steuerungen) und Echtzeitsystemen, die eine deterministische und zuverlässige Taktung erfordern, um komplexe Prozesse zu steuern.
- Embedded-Systeme und Mikrocontroller-basierte Designs: Wenn ein höherer Taktbedarf oder eine höhere Stabilität als von internen Oszillatoren geboten erforderlich ist, bietet der XO53 eine robuste externe Taktquelle.
- Netzwerk-Infrastruktur: Für Synchronisationsaufgaben in Switches, Routern und Basisstationen, wo präzise Zeitstempel und Taktung für die Datenintegrität entscheidend sind.
- Automotive-Elektronik: In Steuergeräten für Motorsteuerung, Infotainmentsysteme und Fahrerassistenzsysteme, wo Zuverlässigkeit und Stabilität unter wechselnden Temperaturbedingungen und Vibrationen von höchster Bedeutung sind.
FAQ – Häufig gestellte Fragen zu XO53 32,00000 – 32,0MHZ-Quarzoszillator, Keramik-SMD XO53
Was ist die Hauptanwendung für einen Quarzoszillator mit 32,0 MHz?
Ein Quarzoszillator mit 32,0 MHz eignet sich hervorragend als präzise Taktquelle für viele digitale Systeme, insbesondere in der Hochfrequenztechnik, für digitale Signalverarbeitung, Kommunikationsmodule und als Referenztaktgeber in der Messtechnik, wo eine hohe Stabilität und geringes Jitter essentiell sind.
Warum ist die Keramik-SMD-Bauweise des XO53 vorteilhaft?
Die Keramik-SMD-Bauweise bietet eine überlegene mechanische Festigkeit, eine verbesserte thermische Leistung und eine bessere Abschirmung gegenüber Umwelteinflüssen im Vergleich zu Kunststoffgehäusen. Dies führt zu einer höheren Zuverlässigkeit und Langlebigkeit des Bauteils, insbesondere in anspruchsvollen Umgebungen.
Welchen Einfluss hat die Frequenzstabilität auf meine Schaltung?
Eine hohe Frequenzstabilität sorgt dafür, dass der Taktgeber konstant mit einer präzisen Frequenz schwingt. Dies ist entscheidend für die korrekte Synchronisation von Daten, die Vermeidung von Abtastfehlern in digitalen Systemen und die Gewährleistung der Signalintegrität, was zu einer insgesamt stabileren und zuverlässigeren Funktion Ihrer Elektronik führt.
Was bedeutet „Jitter“ in Bezug auf einen Quarzoszillator?
Jitter bezeichnet die unerwünschte zeitliche Abweichung oder das „Wackeln“ eines Signals von seinem idealen Timing. Geringer Jitter ist wichtig für präzise digitale Übertragung und Signalverarbeitung, da hoher Jitter zu Bitfehlern und einer Beeinträchtigung der Signalqualität führen kann.
Wie wird die Frequenzgenauigkeit von ± 20 ppm angegeben?
Die Angabe ± 20 ppm (parts per million) bedeutet, dass die Frequenz des Quarzoszillators bei einer bestimmten Referenztemperatur (typischerweise 25°C) um maximal 20 Millionstel des Nennwerts (32,0 MHz) abweichen kann. Dies ist eine sehr enge Toleranz, die für präzise Anwendungen erforderlich ist.
Kann der XO53 Quarzoszillator in rauen Umgebungsbedingungen eingesetzt werden?
Ja, dank seiner robusten Keramik-SMD-Bauweise und des breiten Betriebstemperaturbereichs von -40°C bis +85°C ist der XO53 Quarzoszillator für den Einsatz in rauen Umgebungsbedingungen, wie sie in industriellen oder automobilen Anwendungen vorkommen, gut geeignet.
Wie wichtig ist die Load Capacitance für den Quarzoszillator?
Die Load Capacitance (Lastkapazität) ist die Kapazität, an die der Quarzoszillator angeschlossen wird, um seine Resonanzfrequenz optimal zu steuern. Die richtige Auswahl der Load Capacitance (z.B. 10 pF, 12 pF, 15 pF oder 20 pF) ist entscheidend, um sicherzustellen, dass der Quarzoszillator mit der exakten gewünschten Frequenz schwingt und die beste Leistung erzielt.
