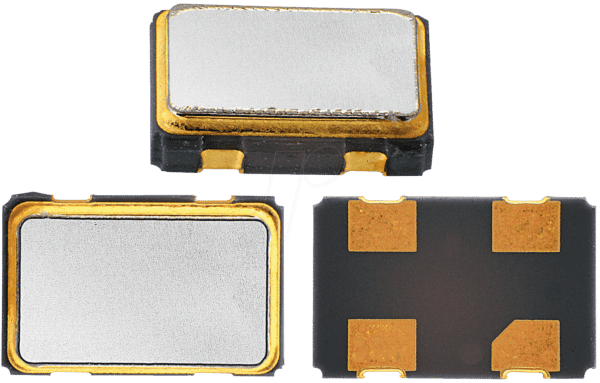

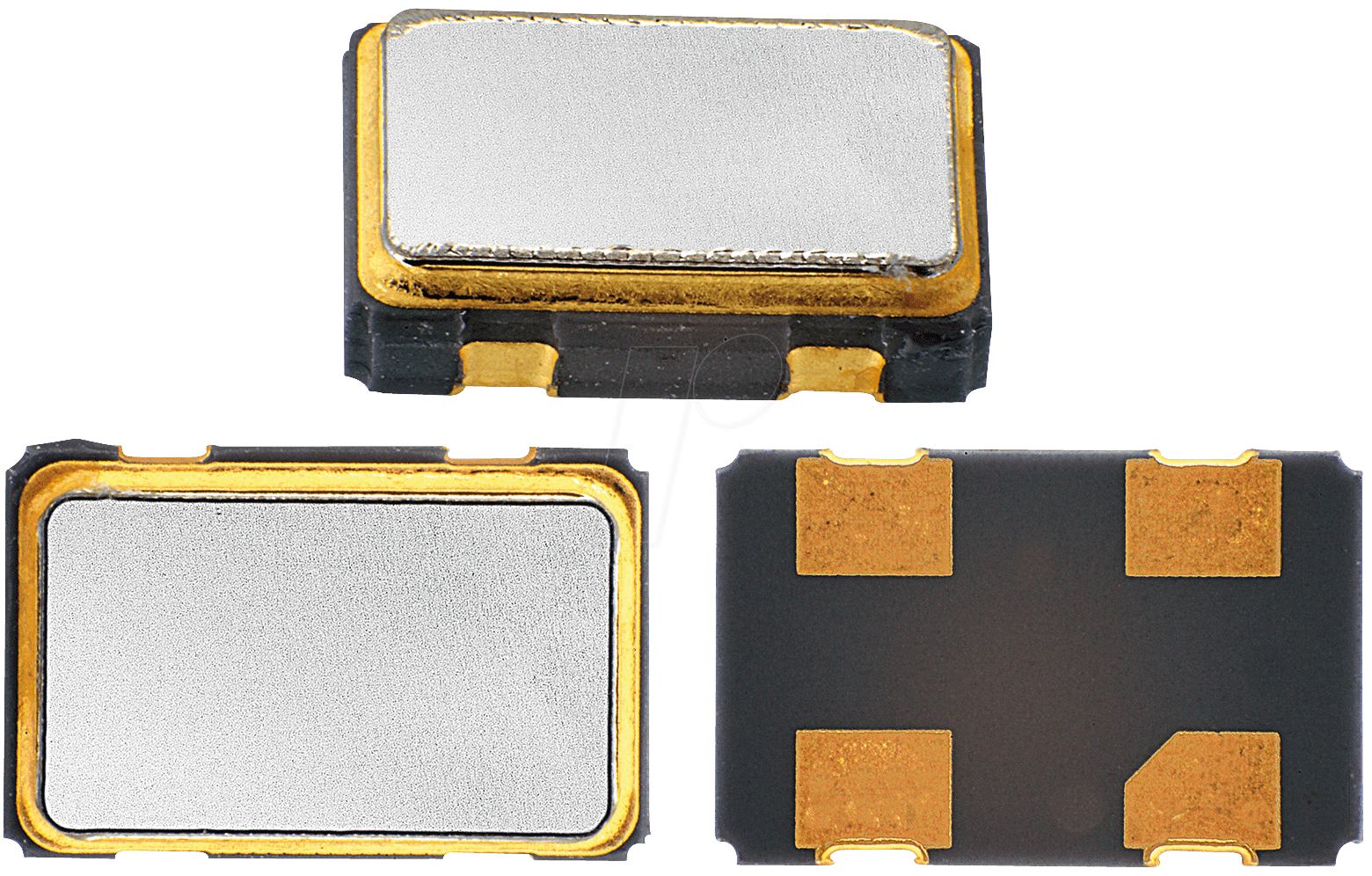

Präzision für Ihre Elektronikentwicklung: Der XO53 Quarzoszillator
Benötigen Sie eine extrem stabile und zuverlässige Taktquelle für Ihre anspruchsvollen elektronischen Schaltungen? Der XO53 24,57600 – 24,576MHz-Quarzoszillator in Keramik-SMD-Bauweise wurde entwickelt, um präzise Frequenzen für eine breite Palette von Anwendungen zu liefern, wo höchste Genauigkeit und geringes Rauschen unerlässlich sind. Er ist die ideale Lösung für Entwickler, Ingenieure und Hersteller, die auf kompromisslose Leistung in ihren Geräten angewiesen sind.
Warum der XO53 Ihre überlegene Wahl ist
Im Gegensatz zu einfachen Quarzoszillatoren oder weniger spezialisierten Komponenten bietet der XO53 eine überlegene Stabilität und Robustheit. Die Keramik-SMD-Bauweise minimiert mechanische Belastungen und sorgt für eine exzellente thermische Stabilität, was zu einer konstant präzisen Frequenzausgabe über einen weiten Temperaturbereich führt. Dies ist entscheidend für Anwendungen, die fehlerfreie Taktsignale benötigen, um Signalintegrität und Systemzuverlässigkeit zu gewährleisten.
Schlüsselvorteile des XO53 Quarzoszillators
- Hervorragende Frequenzstabilität: Bietet eine präzise Taktquelle mit minimalen Abweichungen, selbst unter variablen Umgebungsbedingungen. Dies ist kritisch für die Genauigkeit von digitalen Signalverarbeitungssystemen, Kommunikationsgeräten und Messinstrumenten.
- Kompakte Keramik-SMD-Bauweise: Ermöglicht eine platzsparende Integration auf Leiterplatten (PCBs), was besonders in der modernen, miniaturisierten Elektronikentwicklung von großem Vorteil ist. Die robuste Keramikummantelung schützt vor Umwelteinflüssen und mechanischer Beanspruchung.
- Geringes Phasenrauschen: Minimale Schwankungen im Takt-Signal führen zu höherer Signalqualität und reduzieren Fehleranfälligkeiten in datenintensiven und hochfrequenten Anwendungen wie drahtlosen Kommunikationsmodulen und digitalen Audio-/Video-Systemen.
- Breiter Betriebstemperaturbereich: Gewährleistet eine zuverlässige Leistung auch in anspruchsvollen Umgebungen, was ihn für industrielle Steuerungen, Automotive-Anwendungen und Outdoor-Geräte qualifiziert.
- Energieeffizienz: Entwickelt für einen optimierten Energieverbrauch, was ihn zu einer nachhaltigen Wahl für batteriebetriebene oder energiebewusste Designs macht.
- Hohe Zuverlässigkeit und Langlebigkeit: Die Qualität der verbauten Materialien und die sorgfältige Fertigung garantieren eine lange Lebensdauer und eine geringe Ausfallrate, was die Gesamtbetriebskosten senkt.
Technische Spezifikationen im Detail
Der XO53 ist mehr als nur ein Standard-Quarzoszillator; er ist ein fein abgestimmtes Bauteil, das auf höchste Performance ausgelegt ist. Die Kernfunktion des Quarzkristalls, seine piezoelektrischen Eigenschaften, werden hier in einer Gehäusetechnologie genutzt, die maximale Leistung und Zuverlässigkeit sicherstellt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | XO53 |
| Nennfrequenz | 24,57600 MHz (24,576 MHz) |
| Oszillator-Typ | Quarzoszillator |
| Bauform | Keramik SMD (Surface Mount Device) |
| Frequenzstabilität (absolut) | ± 20 ppm (typisch, über Temperaturbereich von -20°C bis +70°C) |
| Phasenrauschen (bei 10 kHz Offset) | -130 dBc/Hz (typisch) |
| Betriebsspannung | 3.3V DC (typisch) |
| Stromaufnahme | < 5 mA (typisch) |
| Temperaturbereich Betrieb | -20°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Lastkapazität | 18 pF (Standard) |
| Äquivalenter Serienwiderstand (ESR) | < 60 Ω (typisch) |
| Montageart | Oberflächenmontage (SMT) |
| Gehäusematerial | Keramik |
| Anwendungen | Digitale Signalverarbeitung, Kommunikationssysteme, Taktgenerierung für Mikrocontroller, Embedded Systems, IoT-Geräte, Messtechnik. |
Anwendungsgebiete für den XO53 Präzisionsoszillator
Die präzise Frequenz von 24,576 MHz des XO53 macht ihn zu einer hervorragenden Wahl für eine Vielzahl von anspruchsvollen elektronischen Anwendungen. Seine Stabilität und Zuverlässigkeit sind entscheidend in Bereichen, in denen selbst kleinste Abweichungen die Systemleistung beeinträchtigen könnten.
- Digitale Signalverarbeitung (DSP): In Systemen, die Audiosignale, Videosignale oder andere komplexe Daten verarbeiten, sorgt die stabile Taktfrequenz des XO53 für eine genaue Abtastung und Wiedergabe. Dies ist essentiell für professionelle Audio-Interfaces, Videoprozessoren und medizinische Bildgebungssysteme.
- Drahtlose Kommunikationsmodule: Bei der Entwicklung von Wi-Fi-, Bluetooth-, LoRa- oder anderen HF-Modulen ist eine präzise und rauschfreie Taktquelle unabdingbar. Der XO53 ermöglicht die Erzeugung von stabilen Trägerfrequenzen und die genaue Synchronisation von Sende- und Empfangssignalen, was die Reichweite und Zuverlässigkeit der Kommunikation verbessert.
- Embedded Systems und IoT: Für Mikrocontroller-basierte Systeme, die eine zuverlässige Zeitbasis für die Steuerung von Prozessen, die Datenerfassung oder die Kommunikation mit anderen Geräten benötigen, bietet der XO53 die notwendige Genauigkeit. Dies ist relevant für industrielle Steuerungen, Smart Home-Anwendungen und vernetzte Sensoren.
- Messtechnik und Instrumentierung: In Oszilloskopen, Frequenzzählern und anderen Präzisionsmessgeräten ist die Genauigkeit der internen Taktgenerierung von höchster Bedeutung. Der XO53 liefert die erforderliche Stabilität, um genaue Messungen und Analysen zu gewährleisten.
- Automotive-Elektronik: Systeme im Fahrzeug, wie Infotainmentsysteme, Motorsteuergeräte oder Fahrerassistenzsysteme, erfordern oft widerstandsfähige und stabile Komponenten, die Temperaturschwankungen und Vibrationen standhalten. Die Keramik-SMD-Bauweise des XO53 trägt zu dieser Robustheit bei.
- Taktgenerierung für digitale Schnittstellen: Bei der Anbindung von Speichermedien, Displays oder anderen Hochgeschwindigkeits-Datenschnittstellen ist eine präzise Takterzeugung erforderlich, um Datenintegrität zu gewährleisten und Übertragungsfehler zu vermeiden.
FAQ – Häufig gestellte Fragen zu XO53 24,57600 – 24,576MHz-Quarzoszillator, Keramik-SMD XO53
Was bedeutet „24,57600 MHz“ und warum ist diese Frequenz wichtig?
24,57600 MHz (oder 24,576 MHz) gibt die genaue Betriebsfrequenz des Quarzoszillators an. Diese spezifische Frequenz wird oft in Systemen verwendet, bei denen Vielfache oder Teiler dieser Frequenz für verschiedene Taktzwecke benötigt werden, beispielsweise in der digitalen Audioverarbeitung oder bei bestimmten Kommunikationsprotokollen, um eine hohe Abtastrate oder Datenübertragungsrate zu erreichen, ohne dass es zu unerwünschten Aliasing-Effekten kommt.
Welche Vorteile bietet die Keramik-SMD-Bauweise im Vergleich zu anderen Gehäusetypen?
Die Keramik-SMD-Bauweise bietet mehrere Vorteile. Keramik ist ein sehr stabiles Material, das weniger anfällig für thermische Ausdehnung und Kontraktion ist als Kunststoff, was zu einer besseren Frequenzstabilität über einen breiteren Temperaturbereich führt. Außerdem ist Keramik widerstandsfähiger gegenüber Feuchtigkeit und chemischen Einflüssen. Die SMD-Bauform (Surface Mount Device) ermöglicht eine direkte Montage auf der Leiterplatte, was Platz spart und die Signalintegrität durch kürzere Signalwege verbessert.
Wie wirkt sich das geringe Phasenrauschen auf meine Anwendung aus?
Geringes Phasenrauschen bedeutet, dass das Taktsignal sehr „sauber“ ist, mit minimalen zufälligen Schwankungen in seiner Phase. Dies ist entscheidend in Anwendungen, die hohe Signalqualität und Präzision erfordern, wie z.B. drahtlose Kommunikation, digitale Signalverarbeitung und hochfrequente Messgeräte. Ein niedriges Phasenrauschen reduziert Fehler, verbessert die Datenrate und erhöht die Empfindlichkeit von Empfängersystemen.
Ist der XO53 für den Einsatz in rauen Umgebungen geeignet?
Ja, der XO53 ist aufgrund seiner robusten Keramik-SMD-Bauweise und seines breiten Betriebstemperaturbereichs von -20°C bis +70°C gut für den Einsatz in nicht extremen, aber dennoch anspruchsvollen Umgebungen geeignet. Für Umgebungen mit extremen Temperaturen oder hoher Feuchtigkeit sollten jedoch speziell dafür ausgelegte Oszillatoren in Betracht gezogen werden.
Wie kann ich die Frequenzstabilität des Oszillators sicherstellen?
Die Frequenzstabilität des XO53 wird durch seine hochwertige Konstruktion und die Verwendung eines präzisen Quarzkristalls gewährleistet. Für die bestmögliche Stabilität in Ihrer Anwendung ist es wichtig, die empfohlenen Betriebsspannungen einzuhalten, eine geeignete Lastkapazität zu verwenden und die Empfehlungen zur Leiterplattengestaltung für Oszillatoren zu befolgen, um Rauschen und Signalintegritätsprobleme zu minimieren.
Welche Rolle spielt die „Lastkapazität“ für den Quarzoszillator?
Die Lastkapazität ist ein entscheidender Parameter, der die Frequenz des Quarzoszillators beeinflusst. Sie beschreibt die effektive Kapazität, die vom Oszillator „gesehen“ wird, wenn er in die Schaltung integriert ist. Die Nennfrequenz von 24,576 MHz wird unter einer spezifischen Lastkapazität erreicht (oft 18 pF). Wenn die tatsächliche Lastkapazität in Ihrer Schaltung abweicht, kann dies zu einer leichten Frequenzverschiebung führen. Daher ist es wichtig, die spezifizierte Lastkapazität korrekt in Ihrem Schaltungsdesign zu implementieren.
Ist dieser Oszillator für den Einsatz in Automotive-Anwendungen zertifiziert?
Die Spezifikationen des XO53 deuten auf eine Eignung für bestimmte Automotive-Anwendungen hin, insbesondere aufgrund seiner Stabilität und Robustheit. Für eine definitive Aussage zur Zertifizierung für spezifische Automotive-Standards (wie AEC-Q100) sollten Sie jedoch die technischen Datenblätter des Herstellers konsultieren oder direkt beim Hersteller nachfragen.
