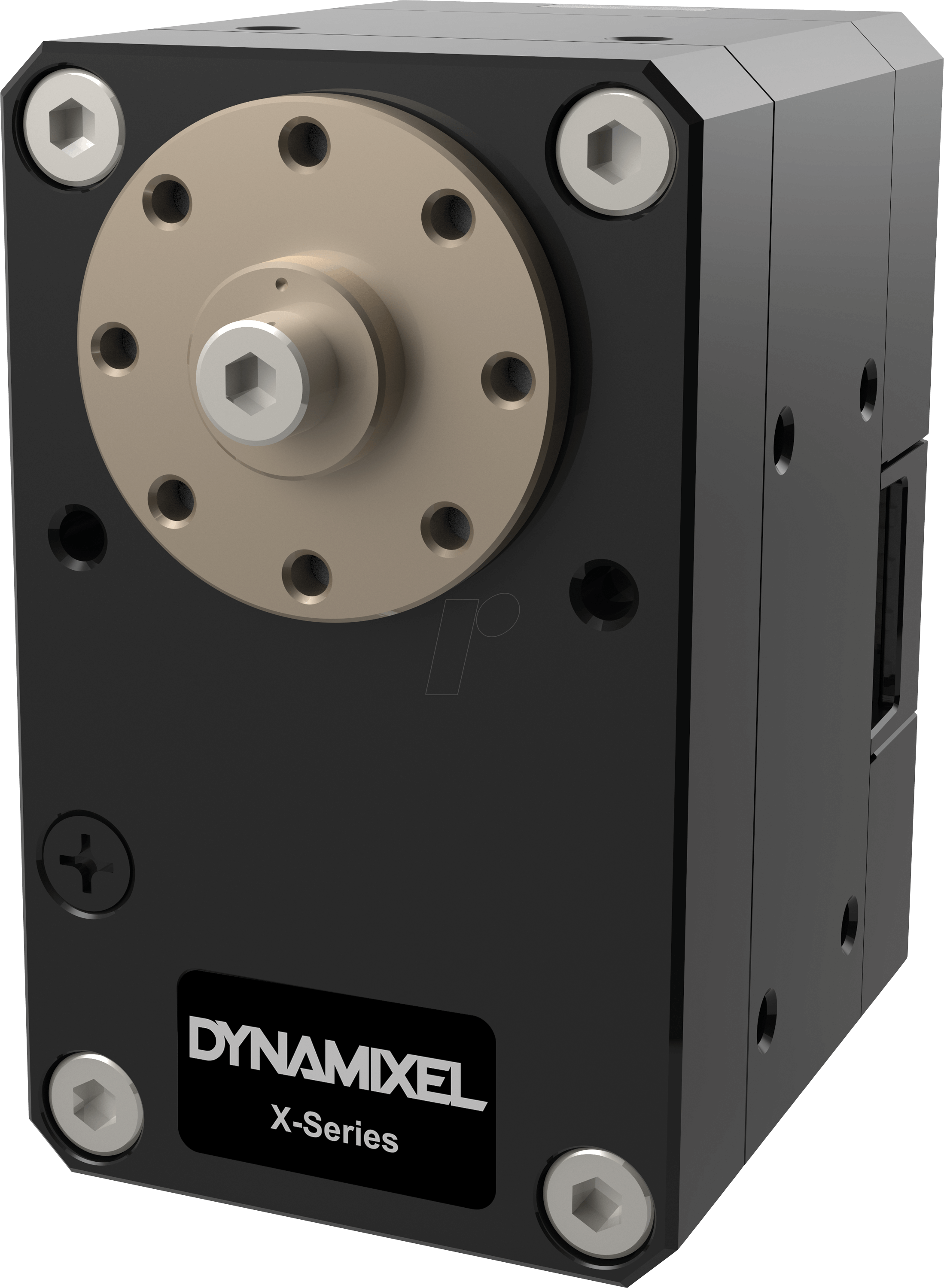

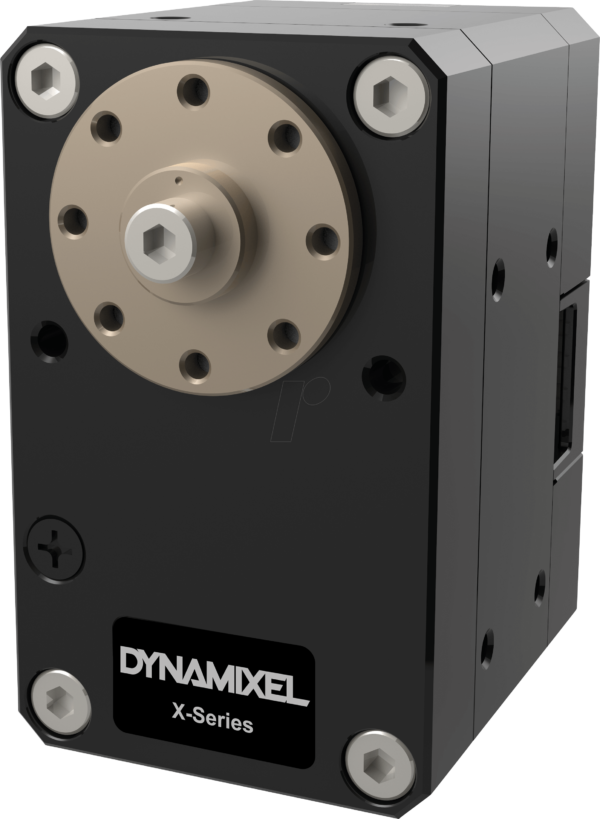

Präzise Bewegungssteuerung für anspruchsvolle Robotikanwendungen: DYNAMIXEL XH430-W210-R
Der DYNAMIXEL XH430-W210-R ist die ideale Lösung für Ingenieure, Robotik-Enthusiasten und industrielle Anwender, die hochpräzise, zuverlässige und energieeffiziente Servomotoren für anspruchsvolle Roboterprojekte und Automatisierungsaufgaben benötigen. Wenn Sie die Genauigkeit und Kontrolle Ihrer Roboterarme, mobilen Plattformen oder individuellen mechanischen Systeme verbessern möchten, bietet dieser fortschrittliche Aktuator eine überlegene Performance gegenüber herkömmlichen Motorlösungen.
Überlegene Performance und Zuverlässigkeit: Der XH430-W210-R Unterschied
Im Vergleich zu Standard-Servomotoren setzt der DYNAMIXEL XH430-W210-R neue Maßstäbe in puncto Präzision, Drehmoment und intelligenter Steuerung. Die XH-Serie von DYNAMIXEL wurde speziell entwickelt, um die Herausforderungen komplexer mechanischer Systeme zu meistern, bei denen eine fein abgestimmte und reproduzierbare Bewegung unerlässlich ist. Die Integration fortschrittlicher Sensorik, robustes Getriebe-Design und die nahtlose Kommunikationsschnittstelle machen ihn zur überlegenen Wahl für professionelle Anwendungen.
Kerntechnologie und präzise Aktuation
Der DYNAMIXEL XH430-W210-R zeichnet sich durch seine hochmoderne Motortechnologie aus, die für präzise und dynamische Bewegungsabläufe konzipiert ist. Das Herzstück bildet ein leistungsstarker DC-Bürstenmotor, der in Kombination mit einem robusten Metallgetriebe eine optimale Kraftübertragung und Langlebigkeit gewährleistet. Die interne Sensorik ermöglicht eine Echtzeit-Überwachung von Position, Geschwindigkeit und Stromverbrauch. Diese Daten werden von der fortschrittlichen PID-Regelung (Proportional-Integral-Derivativ) verarbeitet, um eine äußerst genaue und stabile Zielpositionierung zu erreichen. Dies ist entscheidend für Anwendungen, bei denen wiederholgenaue Bewegungen mit minimalen Abweichungen erforderlich sind, wie z.B. in der industriellen Fertigung, bei Forschungsrobotern oder in der akademischen Robotik.
Intelligente Steuerung und Konnektivität
Ein herausragendes Merkmal des DYNAMIXEL XH430-W210-R ist seine integrierte intelligente Steuerungseinheit. Dies ermöglicht eine direkte Kommunikation über eine serielle Schnittstelle, typischerweise im TTL- oder RS-485-Protokoll, was eine einfache Integration in komplexe Steuersysteme erlaubt. Die Motoren sind daisychain-fähig, sodass mehrere Aktuatoren über eine einzige Hauptsteuerung verbunden werden können, was den Verkabelungsaufwand reduziert und die Systemeffizienz erhöht. Darüber hinaus unterstützt die XH-Serie erweiterte Funktionen wie Positionsrückmeldung, Geschwindigkeitssteuerung, Drehmomentbegrenzung und integrierte Diagnostik. Die Möglichkeit, individuelle Parameter wie PID-Werte, Betriebsbereiche und Regelungsparameter über die dedizierte Software (z.B. DXL Loader) anzupassen, bietet eine unvergleichliche Flexibilität zur Feinabstimmung der Motorleistung auf spezifische Anwendungsanforderungen.
Vorteile des DYNAMIXEL XH430-W210-R im Überblick
- Hohe Präzision und Wiederholgenauigkeit: Ermöglicht fein abgestimmte Bewegungen, essentiell für anspruchsvolle Manipulationsaufgaben und präzise Positionierung.
- Robustes Metallgetriebe: Garantiert Langlebigkeit und Zuverlässigkeit auch unter hoher mechanischer Belastung, was Ausfallzeiten minimiert.
- Leistungsstarker DC-Motor: Bietet ausreichend Drehmoment für eine Vielzahl von Anwendungen, von leichten Manipulatoren bis hin zu größeren Roboterkonstruktionen.
- Integrierte intelligente Steuerung: Reduziert die Notwendigkeit externer Controller und vereinfacht die Systemarchitektur.
- Daisy-Chain-Fähigkeit: Ermöglicht eine effiziente und platzsparende Verkabelung von mehreren Aktuatoren.
- Umfassende Feedback-Optionen: Bietet Echtzeitdaten über Position, Geschwindigkeit, Last und Temperatur für eine präzise Systemüberwachung und -regelung.
- Konfigurierbare Parameter: Ermöglicht die individuelle Anpassung von Betriebsparametern zur Optimierung der Performance für spezifische Aufgaben.
- Energieeffizienz: Optimiert den Stromverbrauch, was besonders bei mobilen Robotern und batteriebetriebenen Systemen von Vorteil ist.
Technische Spezifikationen im Detail
| Spezifikation | Wert | Beschreibung |
|---|---|---|
| Modell | XH430-W210-R | DYNAMIXEL Servomotor, XH-Serie |
| Getriebeübersetzung | 210:1 | Optimiert für hohes Drehmoment bei moderater Geschwindigkeit, ideal für Greifarme und komplexere Kinematiken. |
| Leerlaufdrehzahl | 34 rpm (bei 14.8V) | Geeignet für Anwendungen, die eine moderate Bewegungsgeschwindigkeit erfordern. |
| Stall-Drehmoment | 12.7 N.m (bei 14.8V) | Bietet signifikante Kraft für das Bewegen von Lasten und das Überwinden von Widerständen. |
| Betriebsspannung | 10.5V ~ 24V (empfohlen: 14.8V) | Flexible Spannungsversorgung, ermöglicht Anpassung an verschiedene Stromquellen. |
| Aktuelle Aufnahme | Max. 3.1A (bei Last) | Erfordert eine entsprechende Stromversorgungskapazität für den Betrieb. |
| Rückmelde-Sensoren | Encoder, Temperatursensor, Spannungssensor, Lastsensor | Umfassende Datenerfassung für präzise Steuerung und Diagnose. |
| Kommunikationsprotokoll | Halb-Duplex asynchroner serieller Kommunikationsstandard (ASCII/Protokoll 2.0) | Unterstützt TTL und RS-485 für vielseitige Systemintegration. |
| Material Gehäuse | Hochfester technischer Kunststoff mit integrierten Metallverstärkungen | Gewährleistet Robustheit und Langlebigkeit bei gleichzeitiger Gewichtsoptimierung. |
| Betriebstemperatur | -5°C ~ +60°C | Geeignet für eine breite Palette von Umgebungsbedingungen. |
Einsatzbereiche und Anwendungsszenarien
Der DYNAMIXEL XH430-W210-R ist ein vielseitiger Aktuator, der sich für eine breite Palette von Anwendungen eignet. Seine Präzision und sein hohes Drehmoment machen ihn ideal für die Steuerung von Gelenken in Roboterarmen, die für Aufgaben wie Montage, Inspektion oder Laborexperimente entwickelt wurden. Mobile Roboterplattformen profitieren von seiner Fähigkeit, Lenk- und Hebevorrichtungen präzise zu steuern. In der industriellen Automatisierung kann er für Pick-and-Place-Aufgaben, Sortierprozesse oder die Steuerung von Werkzeugköpfen eingesetzt werden. Auch im Bildungsbereich findet er als Kernkomponente für fortgeschrittene Robotik-Kurse und Forschungsprojekte Verwendung, da er eine tiefe Auseinandersetzung mit Regelungstechnik und mechanischer Konstruktion ermöglicht.
Warum DYNAMIXEL XH430-W210-R die smarte Wahl ist
Die Wahl des richtigen Aktuators ist entscheidend für den Erfolg eines jeden Robotik- oder Automatisierungsprojekts. Der DYNAMIXEL XH430-W210-R bietet nicht nur die mechanische Leistungsfähigkeit, sondern auch die intelligente Steuerung und Konnektivität, die moderne Systeme erfordern. Die Möglichkeit, einen einzelnen Motor über ein einziges Protokoll zu steuern, zu überwachen und anzupassen, vereinfacht die Entwicklung und Wartung erheblich. Im Gegensatz zu herkömmlichen Servos, die oft separate Treiber und weniger präzise Rückmeldungen erfordern, integriert der XH430-W210-R diese Funktionen, was zu einer kompakteren, effizienteren und kostengünstigeren Gesamtlösung führt. Die fortschrittliche Fehlererkennung und Selbstdiagnosefunktionen erhöhen die Systemstabilität und minimieren unerwartete Ausfälle.
FAQ – Häufig gestellte Fragen zu XH430-W210-R – DYNAMIXEL XH430-W210-R
Was sind die Hauptanwendungsbereiche für den DYNAMIXEL XH430-W210-R?
Der DYNAMIXEL XH430-W210-R eignet sich hervorragend für komplexe Roboterarme, mobile Plattformen, industrielle Automatisierungssysteme, Bildungs- und Forschungsprojekte, bei denen präzise Bewegungssteuerung, hohes Drehmoment und Zuverlässigkeit gefragt sind.
Ist der DYNAMIXEL XH430-W210-R mit verschiedenen Spannungen kompatibel?
Ja, der Motor unterstützt einen Betriebsspannungsbereich von 10.5V bis 24V, wobei 14.8V für optimale Leistung empfohlen werden. Dies ermöglicht eine flexible Integration in unterschiedliche Stromversorgungssysteme.
Wie erfolgt die Ansteuerung des DYNAMIXEL XH430-W210-R?
Die Steuerung erfolgt über eine serielle Kommunikationsschnittstelle (TTL oder RS-485) mit dem ASCII- oder Protokoll 2.0 Standard. Mehrere Motoren können einfach per Daisy-Chaining verbunden werden.
Welche Rückmeldungsdaten liefert der Motor?
Der DYNAMIXEL XH430-W210-R liefert umfassende Echtzeitdaten über Encoder (Position, Geschwindigkeit), Temperatursensor, Spannungssensor und Lastsensor, was eine detaillierte Überwachung und Regelung ermöglicht.
Wie robust ist das Getriebe des XH430-W210-R?
Der Motor verfügt über ein robustes Metallgetriebe mit einer Übersetzungsrate von 210:1, das für hohe Drehmomente und Langlebigkeit unter anspruchsvollen mechanischen Bedingungen ausgelegt ist.
Ist es möglich, die Leistung des DYNAMIXEL XH430-W210-R anzupassen?
Ja, die Betriebsparameter wie PID-Werte, Geschwindigkeitsgrenzen und Drehmomentbegrenzungen können über die von Robotis bereitgestellte Software individuell konfiguriert werden, um die Leistung für spezifische Anwendungen zu optimieren.
Welche Art von Motor ist im XH430-W210-R verbaut?
Der Motor verwendet einen leistungsstarken DC-Bürstenmotor, der in Kombination mit dem präzisen Getriebe eine effiziente und genaue Aktuation gewährleistet.
