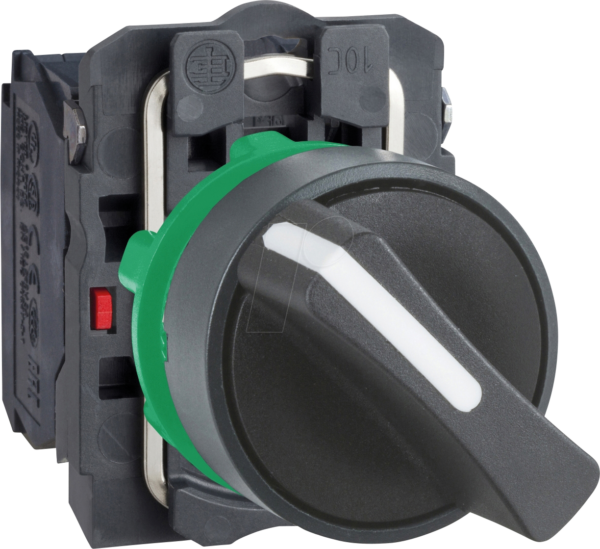

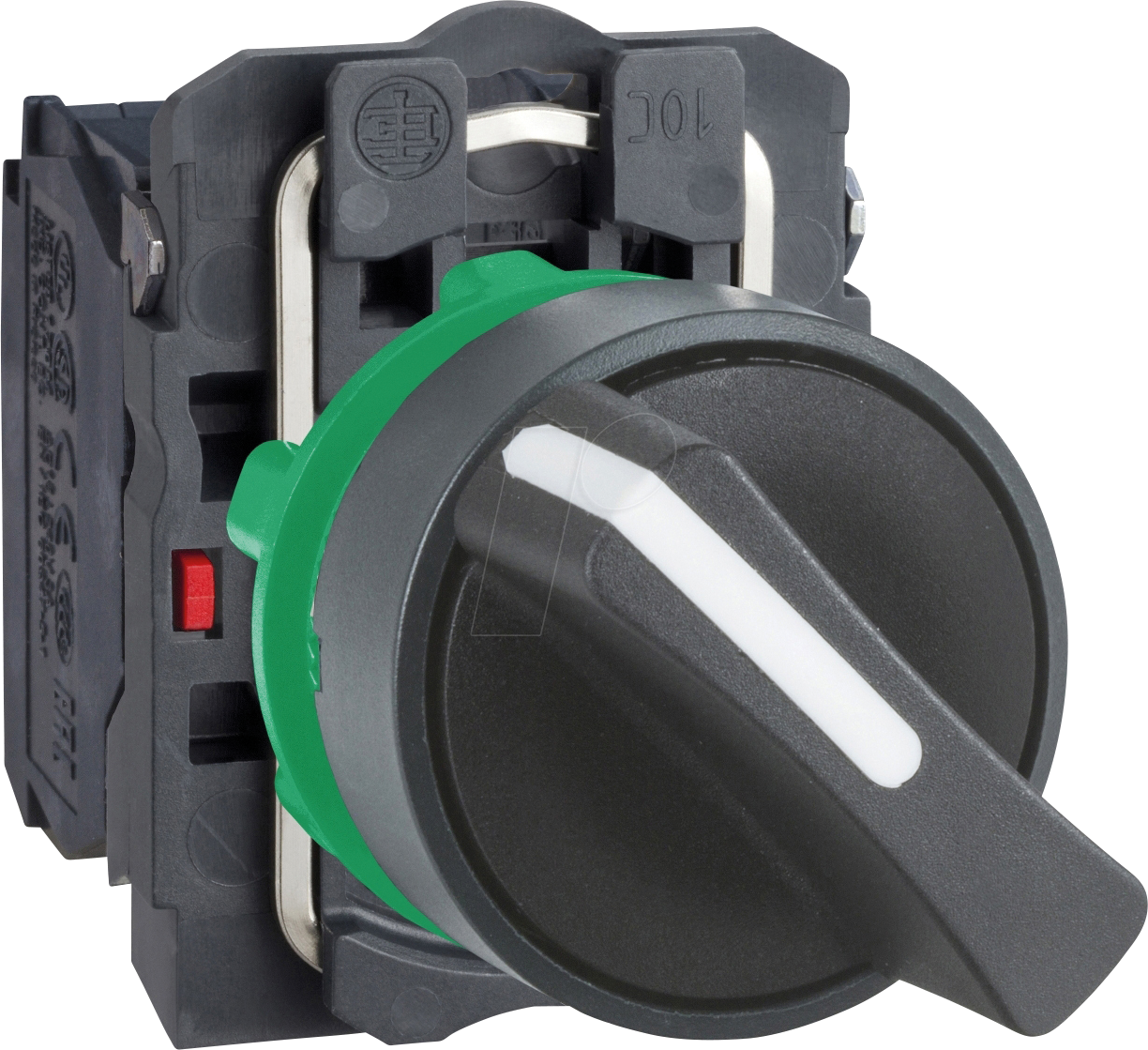

Präzise Steuerung für Ihre Anlagen: Der XB5AD25 Wahlschalter
In industriellen Automatisierungs- und Steuerungsumgebungen ist eine zuverlässige und intuitive Bedienung unerlässlich. Der XB5AD25 Wahlschalter mit 22 mm Frontdurchmesser, 2 Raststellungen und einer Kombination aus 1 Schließer (S) und 1 Öffner (Ö) Kontakten ist die ideale Lösung für Anwender, die eine klare, eindeutige und sichere Zustandsanzeige und -steuerung benötigen. Dieses Bauteil ermöglicht eine fehlerfreie Betriebsführung und verhindert Fehlbedienungen, indem es klare Signale für zwei unterschiedliche Betriebszustände liefert.
Optimale Performance und Zuverlässigkeit
Der XB5AD25 Wahlschalter bietet gegenüber einfachen Tastern oder weniger robusten Alternativen entscheidende Vorteile in Sachen Langlebigkeit, Präzision und Sicherheit. Seine rastende Funktion stellt sicher, dass die gewählte Position stabil gehalten wird, bis sie manuell verändert wird. Dies minimiert das Risiko unbeabsichtigter Zustandswechsel und garantiert eine konsistente Anlagensteuerung. Die Kombination aus einem Schließer und einem Öffner Kontakt bietet zudem maximale Flexibilität für komplexe Schaltkreise, indem sie sowohl den Aufbau von Steuerkreisen als auch die Rückmeldung von Betriebszuständen ermöglicht.
Umfassende Produktmerkmale und Vorteile
- Robuste Konstruktion: Gefertigt für den anspruchsvollen Einsatz in Industrieumgebungen, widersteht der XB5AD25 mechanischen Belastungen und Umwelteinflüssen.
- Klare Zustandsanzeige: Die 2 definierten Raststellungen ermöglichen eine sofortige Erkennung des aktuellen Anlagenstatus ohne Zweifel.
- Hohe Schaltleistung: Die Kombination aus 1 Schließer und 1 Öffner Kontakt (1 S + 1 Ö) erlaubt vielseitige Schaltfunktionen in Steuer- und Signalstromkreisen.
- Standardisierte Montage: Mit einem Frontdurchmesser von 22 mm passt der Wahlschalter problemlos in gängige Schalttafelausschnitte und gewährleistet eine einfache Integration.
- Langlebige Kontakte: Die hochwertigen Kontakte sind für eine hohe Anzahl von Schaltspielen ausgelegt und sichern so eine langfristige und zuverlässige Funktion.
- Intuitive Bedienung: Die leichtgängige und präzise Mechanik garantiert eine einfache und sichere Betätigung durch das Bedienpersonal.
Detaillierte Spezifikationen des XB5AD25 Wahlschalters
| Merkmal | XB5AD25 – Wahlschalter, 22 mm, 2 Stellungen, rastend, 1 S + 1 Ö |
|---|---|
| Produkttyp | Wahlschalter |
| Frontdurchmesser | 22 mm (Standard-Einbaumaß für optimale Kompatibilität) |
| Anzahl der Stellungen | 2 (Definierte Zustände für klare Steuerung) |
| Betätigungsart | Rastend (Position wird beibehalten bis zur manuellen Änderung) |
| Kontaktbestückung | 1 Schließer (S) und 1 Öffner (Ö) (Vielseitige Schaltlogik) |
| Montageart | Einbau in Schalttafeln mit Standard-Ausschnitt (22,3 mm) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (Für Langlebigkeit und Isolationssicherheit) |
| Schutzart (Betätiger) | IP66 (Schutz gegen Staub und starkes Strahlwasser, ideal für raue Umgebungen) |
| Umgebungstemperatur | -25 °C bis +70 °C (Zuverlässiger Betrieb über einen breiten Temperaturbereich) |
| Elektrische Lebensdauer | Typischerweise > 1.000.000 Schaltspiele (Sicherstellung von Langzeitzuverlässigkeit) |
| Mechanische Lebensdauer | Typischerweise > 1.000.000 Betätigungen (Konstante Funktionalität über viele Jahre) |
| Einsatzbereiche | Industrielle Steuerungen, Maschinenbau, Automatisierungstechnik, Schaltpulte, Überwachungssysteme |
Anwendungsgebiete und Vorteile für Ihre Systeme
Der XB5AD25 Wahlschalter ist ein unverzichtbares Element in zahlreichen industriellen Anwendungen, wo eine präzise und unmissverständliche Steuerung von Prozessen erforderlich ist. Seine Robustheit und Zuverlässigkeit machen ihn zur ersten Wahl für den Einsatz in Bereichen wie:
- Maschinensteuerung: Wahlweise zwischen Automatik-, Handbetrieb oder einer bestimmten Betriebsart.
- Prozessautomatisierung: Umschaltung zwischen verschiedenen Betriebsmodi oder Freigabe/Sperrung von Funktionen.
- Schaltschrankbau: Als zentrales Bedienelement zur Konfiguration von Geräten und Anlagen.
- Überwachungssysteme: Zur Aktivierung oder Deaktivierung von Überwachungsfunktionen oder Alarmketten.
- Energieverteilung: Zur Auswahl von Einspeisungen oder Betriebszuständen in komplexen Stromversorgungssystemen.
Die standardisierte Bauform mit 22 mm Frontdurchmesser gewährleistet eine einfache Integration in bestehende oder neue Schalttafeldesigns. Die klare Rastung und die deutliche Anzeige der gewählten Position reduzieren Schulungsaufwand und minimieren das Risiko menschlicher Fehler, was direkt zu einer erhöhten Effizienz und Sicherheit Ihrer Anlage führt.
FAQ – Häufig gestellte Fragen zu XB5AD25 – Wahlschalter, 22 mm, 2 Stellungen, rastend, 1 S + 1 Ö
Was bedeutet die Kontaktbestückung „1 S + 1 Ö“?
Die Angabe „1 S + 1 Ö“ bedeutet, dass der Wahlschalter über einen Schließer-Kontakt (S = Schließer, auch Arbeitskontakt genannt) und einen Öffner-Kontakt (Ö = Öffner, auch Ruhekontakt genannt) verfügt. Wenn der Schalter in einer bestimmten Stellung ist, schließt der Schließer-Kontakt einen Stromkreis und öffnet gleichzeitig der Öffner-Kontakt einen anderen Stromkreis, oder umgekehrt. Dies ermöglicht komplexe Schaltlogiken, beispielsweise das Einschalten eines Geräts und gleichzeitige Deaktivieren einer Sicherheitsfunktion.
Für welche Art von Umgebungen ist dieser Wahlschalter geeignet?
Dank seiner hohen Schutzart von IP66 ist der XB5AD25 Wahlschalter bestens für den Einsatz in anspruchsvollen Umgebungen wie Produktionshallen, Werkstätten oder Außenbereichen geeignet. Er ist geschützt gegen Staub und starkes Strahlwasser, was eine zuverlässige Funktion auch unter widrigen Bedingungen sicherstellt.
Wie wird die rastende Funktion des Wahlschalters genutzt?
Die rastende Funktion bedeutet, dass der Wahlschalter in der gewählten Position verbleibt, bis er manuell in die andere Position bewegt wird. Dies ist entscheidend für Anwendungen, bei denen ein Zustand konstant aufrechterhalten werden muss, um beispielsweise eine Maschine im Dauerbetrieb zu halten oder eine spezifische Funktion sicher zu aktivieren, ohne dass der Schalter von alleine zurückspringen kann.
Ist der Wahlschalter für den Einsatz in Ex-geschützten Bereichen geeignet?
Die angegebene Schutzart IP66 und die Materialbeschaffenheit des XB5AD25 Wahlschalters sind für allgemeine industrielle Anwendungen konzipiert. Für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) sind spezielle, dafür zertifizierte Komponenten erforderlich. Bitte prüfen Sie die produktspezifischen Zertifizierungen oder konsultieren Sie uns für geeignete Alternativen, falls Explosionsschutz gefordert ist.
Welchen Vorteil bietet die 22 mm Standardmontage?
Die 22 mm Standardmontage ist ein international etablierter Durchmesser für Bedienelemente in Schalttafeln. Dies ermöglicht eine einfache und kostengünstige Integration des XB5AD25 Wahlschalters in eine Vielzahl von bestehenden und neuen Schaltschrank-Layouts. Standardisierte Ausschnitte erleichtern die Montage erheblich und reduzieren die Planungs- und Installationszeit.
Wie beeinflusst die Kontaktbestückung die Schaltgeschwindigkeit?
Die Schaltgeschwindigkeit eines Wahlschalters wird primär durch die Mechanik des Geräts und die elektrische Last bestimmt. Die Kontaktbestückung (1 S + 1 Ö) beeinflusst nicht direkt die physische Geschwindigkeit, mit der die Kontakte schließen oder öffnen, sondern die Art und Weise, wie diese Schließ- und Öffnungsereignisse in einem Stromkreis genutzt werden können. Die schnelle und definitive Schaltung der Kontakte ist jedoch durch die robuste Konstruktion des XB5AD25 sichergestellt.
Was ist der Unterschied zwischen einem rastenden und einem nicht-rastenden Wahlschalter?
Ein rastender Wahlschalter behält seine eingestellte Position bei, bis er vom Bediener aktiv in eine andere Position bewegt wird. Ein nicht-rastender Wahlschalter (oft als Momentartaster bezeichnet) kehrt in seine Ausgangsposition zurück, sobald die Betätigungskraft entfernt wird. Für Steuerungsaufgaben, bei denen ein Zustand stabil bleiben muss, ist ein rastender Wahlschalter, wie der XB5AD25, unerlässlich.
