Problemlösung & Zielgruppe: Die WUE 7447076 – Funk-Entstördrossel für störungsfreie Elektronik
Wenn unerwünschte Hochfrequenzstörungen (EMI/RFI) Ihre empfindlichen elektronischen Systeme beeinträchtigen oder die Leistung von Geräten reduzieren, ist die WUE 7447076 eine essenzielle Komponente zur Stabilisierung. Diese präzise gefertigte Funk-Entstördrossel mit 6,4 A und einer Induktivität von 150 µH ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Heimwerker, die höchste Zuverlässigkeit und Signalintegrität in ihren Projekten gewährleisten möchten.
Warum die WUE 7447076 die überlegene Wahl ist
Im Gegensatz zu einfachen Filterlösungen, die oft nur einen begrenzten Frequenzbereich abdecken, bietet die WUE 7447076 eine optimierte Leistung durch ihre spezifische Induktivitätsbewertung von 150 µH und eine hohe Stromtragfähigkeit von 6,4 A. Diese Kombination ermöglicht eine effektive Unterdrückung von Störsignalen über ein breites Spektrum, ohne die gewünschte Signalintegrität oder die Effizienz des Stromkreises negativ zu beeinflussen. Sie ist nicht nur eine Komponente, sondern ein Garant für reibungslose Funktion und Langlebigkeit Ihrer Elektronik.
Technologische Vorteile der Funk-Entstördrossel WUE 7447076
Die Funk-Entstördrossel WUE 7447076 repräsentiert fortschrittliche Entstörungstechnologie. Durch ihre sorgfältige Konstruktion und die Wahl hochwertiger Materialien wird eine signifikante Reduktion von leitungsgebundenen und abgestrahlten Störfrequenzen erreicht. Dies ist entscheidend für die Einhaltung von EMV-Richtlinien und die Sicherstellung der ordnungsgemäßen Funktion in anspruchsvollen Umgebungen.
- Effektive Frequenzfilterung: Die Induktivität von 150 µH ist optimiert, um hochfrequente Störungen zu blockieren und gleichzeitig die Durchleitung des Nutzsignals zu minimieren.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von 6,4 A eignet sich die Drossel für eine Vielzahl von Anwendungen, von Stromversorgungen bis hin zu Leistungselektronik.
- Verbesserte Signalintegrität: Durch die Reduzierung von Rauschen und Verzerrungen wird die Klarheit und Zuverlässigkeit von digitalen und analogen Signalen sichergestellt.
- Zuverlässiger Betrieb: Die robuste Bauweise und die präzise Fertigung gewährleisten eine lange Lebensdauer und konstante Entstörungsleistung.
- Breites Anwendungsspektrum: Ideal für industrielle Steuerungen, Medizintechnik, Telekommunikation, Audio-/Videogeräte und anspruchsvolle DIY-Projekte.
Konstruktion und Materialgüte

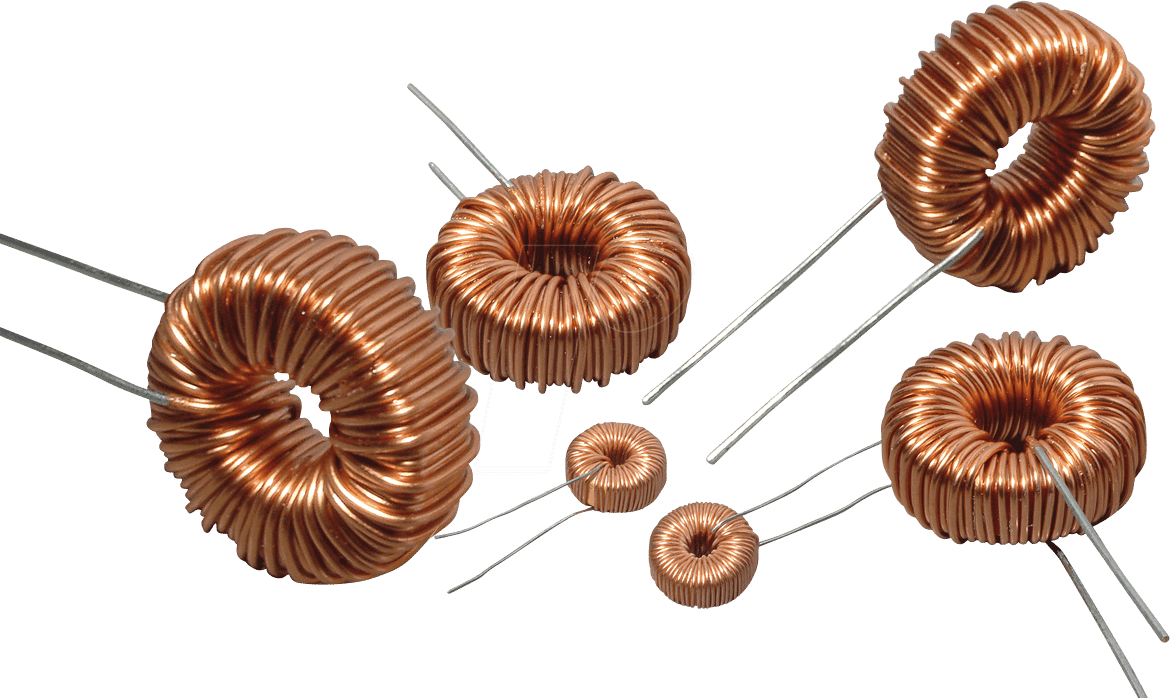

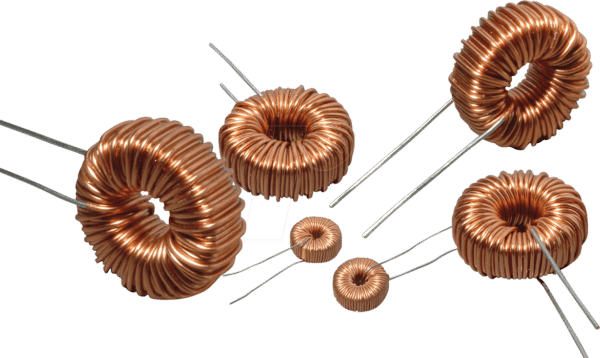

Die WUE 7447076 ist aus sorgfältig ausgewählten Materialien gefertigt, die eine maximale Effizienz bei minimalen Verlusten gewährleisten. Der Kern besteht aus einem hochpermeablen Ferritmaterial, das für seine hervorragenden magnetischen Eigenschaften bekannt ist und eine hohe Induktivität bei gleichzeitig geringen Kernverlusten ermöglicht. Die Wicklung aus isoliertem Kupferdraht ist präzise aufgebracht, um parasitäre Kapazitäten zu minimieren und die ohmsche Belastung zu reduzieren. Die robuste Gehäusekonstruktion schützt die interne Wicklung vor mechanischen Beschädigungen und Umwelteinflüssen, was eine hohe Zuverlässigkeit im Dauerbetrieb sicherstellt.
Technische Spezifikationen und Leistungsmerkmale
Die spezifizierten technischen Parameter der WUE 7447076 Funk-Entstördrossel sind entscheidend für ihre Auswahl und Anwendung. Die Nenninduktivität von 150 Mikrohenry (µH) ist ein kritischer Wert für die Filtercharakteristik und bestimmt, bei welchen Frequenzen die Drossel am effektivsten wirkt. Die maximale Strombelastbarkeit von 6,4 Ampere (A) gibt an, bis zu welchem Strom die Drossel ohne Überhitzung oder Beschädigung betrieben werden kann. Dies ist besonders wichtig in Anwendungen, wo hohe Ströme fließen, wie beispielsweise in Leistungselektronikschaltungen oder Stromversorgungen. Die DC-Widerstandsspezifikation, auch wenn nicht explizit angegeben, wird bei der Fertigung so niedrig wie möglich gehalten, um Leistungsverluste zu minimieren. Die isolationsspannung ist ebenfalls ein wichtiger Faktor, der die Sicherheit und Zuverlässigkeit in Bezug auf elektrische Durchschläge unterstreicht.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | WUE 7447076 – Funk-Entstördrossel |
| Nenninduktivität | 150 µH (Mikrohenry) |
| Maximale Nennstromstärke | 6,4 A (Ampere) |
| Betriebsfrequenzbereich | Optimiert für breite Hochfrequenzbereiche zur effektiven Störunterdrückung. |
| Kernmaterial | Hochpermeables Ferrit für maximale Effizienz und geringe Verluste. |
| Wicklungsmaterial | Hochwertiger Kupferdraht mit robuster Isolierung. |
| Gehäusekonstruktion | Robuster und isolierender Kunststoff oder ähnliches Material für mechanischen Schutz und elektrische Sicherheit. |
| Anschlussart | Typischerweise Lötanschlüsse oder Steckverbinder für einfache Integration in Schaltungen. |
| Temperaturbereich | Ausgelegt für den Betrieb in typischen Umgebungstemperaturen elektronischer Geräte. |
Anwendungsbereiche und Integration in Schaltungen
Die Funk-Entstördrossel WUE 7447076 findet breite Anwendung in diversen elektronischen Systemen, wo die Filterung von Hochfrequenzstörungen unerlässlich ist. In Stromversorgungen dient sie dazu, leitungsgebundene Störungen zu dämpfen und somit die Ausgangsspannung zu stabilisieren und die EMV-Konformität zu verbessern. In Signalpfaden kann sie dazu beitragen, die Signalqualität durch die Unterdrückung von Rauschen zu erhöhen, was für präzise Messungen oder die Datenübertragung von entscheidender Bedeutung ist. Sie kann ebenfalls in motorgetriebenen Systemen eingesetzt werden, um Schaltgeräusche und EMI zu reduzieren, die durch die PWM-Steuerung verursacht werden.
Die Integration erfolgt üblicherweise in Serie in den Stromkreis, der entstört werden soll. Dies kann beispielsweise direkt nach dem Netzfilter oder vor dem eigentlichen Leistungsteil einer Schaltung geschehen. Die Dimensionierung der Drossel, insbesondere die Stromtragfähigkeit, muss stets an die maximal zu erwartenden Ströme im jeweiligen Anwendungsfall angepasst werden, um einen sicheren und zuverlässigen Betrieb zu gewährleisten. Die spezifische Induktivität von 150 µH ist dabei auf den zu unterdrückenden Frequenzbereich abgestimmt, um eine maximale Dämpfung zu erzielen.
Die Bedeutung von Induktivität und Strombelastbarkeit
Die Induktivität einer Drossel, gemessen in Henry (H) oder dessen Untereinheiten wie Mikrohenry (µH), ist der primäre Parameter, der ihre Fähigkeit zur Blockade von Wechselströmen bestimmt. Eine höhere Induktivität bedeutet eine stärkere Impedanz gegenüber Wechselströmen, insbesondere bei höheren Frequenzen. Für die WUE 7447076 beträgt dieser Wert 150 µH. Dies ist ein signifikanter Wert, der eine effektive Filterung von einem breiten Spektrum von Störfrequenzen ermöglicht. Die Wahl der korrekten Induktivität hängt vom spezifischen Störspektrum der Anwendung ab. Ist das Störspektrum bekannt, kann die Induktivität so gewählt werden, dass die Drossel genau in diesem Bereich die höchste Impedanz aufweist.
Die Strombelastbarkeit, in diesem Fall 6,4 A, ist ebenso kritisch. Sie gibt den maximalen Gleich- oder Wechselstrom an, der durch die Drossel fließen kann, ohne dass sie überhitzt, beschädigt wird oder ihre magnetischen Eigenschaften sich verändern. Eine Drossel mit zu geringer Strombelastbarkeit kann im schlimmsten Fall zu einem Ausfall der gesamten Schaltung führen. Die 6,4 A der WUE 7447076 deuten auf eine robuste Bauweise hin, die für anspruchsvolle industrielle und kommerzielle Anwendungen geeignet ist, wo oft höhere Ströme fließen als in typischen Haushaltsgeräten.
FAQ – Häufig gestellte Fragen zu WUE 7447076 – Funk-Entstördrossel, 6,4 A, 150 uH
Was genau ist eine Funk-Entstördrossel und wofür wird sie benötigt?
Eine Funk-Entstördrossel ist eine passive elektronische Komponente, die entwickelt wurde, um unerwünschte hochfrequente Störungen (EMI/RFI) in elektrischen Stromkreisen zu reduzieren oder zu eliminieren. Sie wirkt wie ein Filter, der den Fluss von Gleichstrom erlaubt, aber den Fluss von Wechselströmen, insbesondere bei höheren Frequenzen, stark behindert. Dies ist essenziell, um die Signalintegrität zu gewährleisten, die Leistung von Geräten zu stabilisieren und die Einhaltung von EMV-Richtlinien sicherzustellen.
In welchen Anwendungen ist die WUE 7447076 Funk-Entstördrossel besonders vorteilhaft?
Die WUE 7447076 mit ihren 6,4 A und 150 µH ist besonders vorteilhaft in Anwendungen, die eine hohe Strombelastbarkeit und eine effektive Entstörung über ein breites Frequenzspektrum erfordern. Dazu gehören industrielle Steuerungen, Leistungselektronik, Schaltnetzteile, Kommunikationsgeräte, Audio- und Videoverarbeitungssysteme sowie präzise Messinstrumente, bei denen Signalrauschen minimiert werden muss.
Was bedeutet die Angabe „6,4 A“ und „150 µH“ für die Leistung der Drossel?
„6,4 A“ gibt die maximale Stromstärke an, die die Drossel sicher und dauerhaft führen kann, ohne Schaden zu nehmen. „150 µH“ (Mikrohenry) ist die Induktivität der Drossel, die bestimmt, wie gut sie hochfrequente Störsignale blockiert. Ein höherer Wert der Induktivität bedeutet eine stärkere Dämpfung von Wechselströmen bei hohen Frequenzen.
Kann die WUE 7447076 auch in Gleichstromkreisen eingesetzt werden?
Ja, Funk-Entstördrosseln wie die WUE 7447076 sind primär dafür konzipiert, Gleichstrom (DC) ungehindert passieren zu lassen, während sie Wechselstrom (AC) und insbesondere hochfrequente Störungen dämpfen. Daher sind sie ideal für den Einsatz in Gleichstromversorgungen und anderen DC-Kreisen, wo Störungen durch Schaltvorgänge oder externe Quellen auftreten können.
Welchen Einfluss hat die Qualität des Kernmaterials auf die Leistung der Drossel?
Das Kernmaterial, typischerweise Ferrit bei Hochfrequenzdrosseln, hat einen erheblichen Einfluss auf die Leistung. Ein Kern mit hoher Permeabilität ermöglicht eine höhere Induktivität bei geringerer Baugröße und reduziert gleichzeitig Kernverluste, die als Wärme abgeführt werden. Dies führt zu einer effizienteren Entstörung und einer höheren Zuverlässigkeit der Drossel über einen weiten Temperaturbereich.
Wie wird die WUE 7447076 in eine bestehende Schaltung integriert?
Die WUE 7447076 wird üblicherweise in Serie in den Strompfad geschaltet, der entstört werden soll. Sie wird so platziert, dass sie die Störsignale auf dem Weg zu empfindlichen Komponenten abfangen kann. Die genaue Platzierung hängt von der spezifischen Schaltungsarchitektur und der Art der Störung ab, aber eine Positionierung nahe der Störquelle oder vor dem zu schützenden Bauteil ist oft am effektivsten.
Welche Arten von Störungen kann die WUE 7447076 effektiv unterdrücken?
Die WUE 7447076 ist darauf ausgelegt, leitungsgebundene und abgestrahlte hochfrequente Störungen zu unterdrücken. Dazu gehören typischerweise Störsignale im Kilohertz- bis Megahertz-Bereich, die durch Schaltvorgänge in Leistungselektronik, durch externe elektromagnetische Felder oder durch andere elektronische Komponenten verursacht werden können. Die Effektivität hängt von der genauen Frequenz der Störung und der Konfiguration der Schaltung ab.
