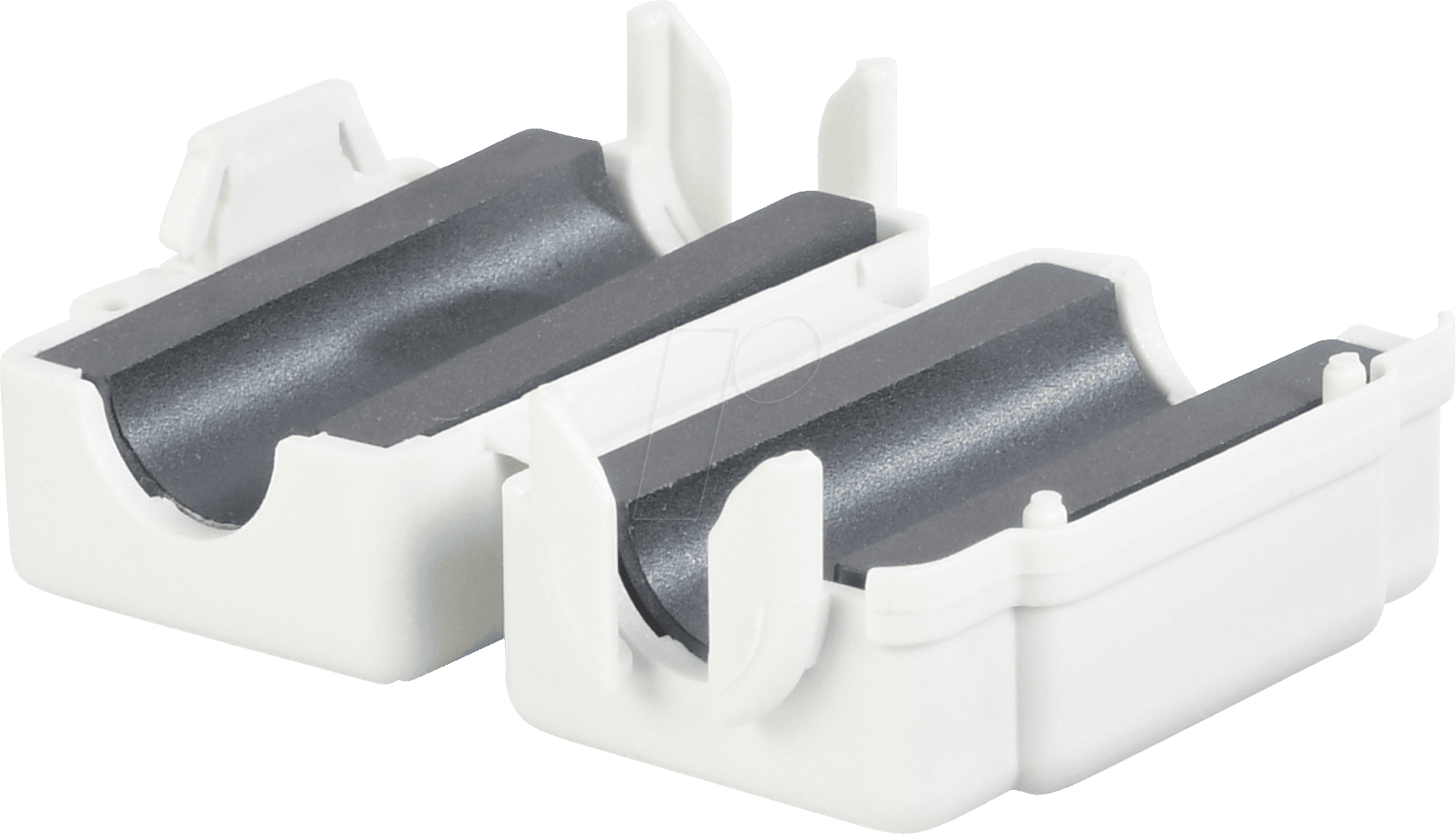

Optimale Signalintegrität und EMV-Konformität: Der WUE 74271733 Klappferrit für Ø 8 mm
Für alle, die Wert auf eine störungsfreie Signalübertragung und die Einhaltung strenger elektromechanischer Verträglichkeitsnormen legen, ist der WUE 74271733 Klappferrit die ideale Lösung. Dieses präzisionsgefertigte Bauteil wurde entwickelt, um unerwünschte hochfrequente Störspannungen effektiv zu dämpfen und somit die Zuverlässigkeit Ihrer elektronischen Systeme zu gewährleisten. Insbesondere für Anwender in den Bereichen Messtechnik, Audio-/Videotechnik, Automatisierungstechnik und IT-Infrastruktur, wo jede Millisekunde und jede Bit zählt, bietet dieser Ferritkern eine unverzichtbare Verbesserung.
Maximale Störungsunterdrückung durch hochentwickelte Ferritmaterialien
Der Kern jedes Klappferrits ist sein Dämpfungsmaterial. Der WUE 74271733 setzt hier auf einen speziell entwickelten Ferritwerkstoff, der bei einer Frequenz von 100 MHz eine Impedanz von 246 Ohm aufweist. Diese spezifische Kennlinie ist kein Zufall, sondern das Ergebnis intensiver Forschung und Entwicklung, um eine breite Palette von Störfrequenzen effektiv zu absorbieren. Bei 100 MHz liegt die Dämpfungswirkung auf einem Niveau, das typische Störungen in digitalen und analogen Übertragungswegen wirkungsvoll neutralisiert. Dies bedeutet für Ihre Anwendung:
- Verbesserte Signalqualität: Reduziert Rauschen und Verzerrungen in Daten- und Audiosignalen.
- Erhöhte Systemstabilität: Minimiert das Risiko von Abstürzen oder Fehlfunktionen, die durch elektromagnetische Interferenzen (EMI) verursacht werden.
- Einhaltung von EMV-Richtlinien: Unterstützt die Konformität Ihrer Produkte mit nationalen und internationalen EMV-Standards, was für den Marktzugang entscheidend ist.
- Einfache Nachrüstung: Die Klappkonstruktion ermöglicht eine schnelle und werkzeuglose Montage an bestehenden Kabeln, ohne diese trennen zu müssen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Kabeldurchmessern bis zu 8 mm.
Präzise Spezifikation und technische Vorteile
Die genaue Impedanz von 246 Ohm bei 100 MHz ist ein Indikator für die spezifische Wirksamkeit des WUE 74271733 Klappferrits. Diese Leistungsklasse macht ihn zu einer überlegenen Wahl gegenüber Standardlösungen, die oft eine breitere, aber weniger gezielte Dämpfung aufweisen. Die Verwendung dieses spezifischen Ferritkerns sorgt für eine optimierte Anpassung an die Frequenzbereiche, in denen Störungen am häufigsten auftreten und die größte Auswirkung auf die Signalintegrität haben. Die Wahl des richtigen Ferritkerns ist entscheidend für die Performance und Zuverlässigkeit Ihrer Systeme.
Konstruktion und Handhabung: Effizienz trifft auf Benutzerfreundlichkeit
Das Design des WUE 74271733 zeichnet sich durch seine praktische Klappfunktion aus. Dies ermöglicht eine einfache und schnelle Installation, selbst an bereits installierten Kabelbäumen. Ohne die Notwendigkeit, Kabel zu durchtrennen oder aufwendige Steckverbindungen zu lösen, kann der Ferritkern direkt um das zu schützende Kabel gelegt und sicher verschlossen werden. Die graue Farbgebung ist nicht nur ästhetisch ansprechend, sondern dient auch der klaren Identifizierung im Vergleich zu anderen Komponenten. Die robuste Bauweise gewährleistet eine Langlebigkeit auch unter anspruchsvollen Umgebungsbedingungen.
Detaillierte Produkteigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | WUE 74271733 |
| Produkttyp | Klappferritkern |
| Anwendung für Kabeldurchmesser (Ø) | Bis zu 8 mm |
| Farbe | Grau |
| Impedanz @ 100 MHz | 246 Ohm |
| Materialkern | Hochleistungs-Ferrit |
| Montageart | Werkzeuglose Klappmontage |
| Einsatzbereich | Störungsunterdrückung, EMV-Filterung, Signalintegrität |
| Wiederverwendbarkeit | Ja, durch Klappmechanismus |
Umfassende Anwendungsgebiete für maximale Signalreinheit
Der WUE 74271733 Klappferrit ist ein unverzichtbares Bauteil für eine Vielzahl von professionellen Anwendungen, bei denen höchste Ansprüche an die Signalintegrität und die elektromagnetische Verträglichkeit gestellt werden. Seine Effektivität bei der Unterdrückung von hochfrequenten Störsignalen macht ihn zur ersten Wahl in folgenden Bereichen:
- Datenübertragung: In Netzwerkkabeln (Ethernet), USB-Verbindungen oder seriellen Schnittstellen werden durch Ferritkerne hochfrequente Rauschanteile auf den Leitungen reduziert. Dies minimiert Datenfehler und erhöht die Übertragungsgeschwindigkeit und -zuverlässigkeit, insbesondere bei längeren Kabelwegen oder in Umgebungen mit vielen elektronischen Geräten.
- Audio- und Videotechnik: Bei HDMI-, DisplayPort-, Audiokabeln oder internen Verbindungen in AV-Geräten hilft der Klappferrit, Bild- und Tonstörungen (z. B. Brummschleifen, Bildrauschen, Artefakte) zu vermeiden. Dies garantiert eine klare und unverfälschte Wiedergabe.
- Automatisierung und Steuerungstechnik: In industriellen Umgebungen, wo empfindliche Sensoren und Aktoren mit Steuergeräten kommunizieren, sind Störungen durch Maschinen und Aggregate allgegenwärtig. Der WUE 74271733 schützt die Signalleitungen und gewährleistet die präzise Funktion von Steuerungs- und Regelkreisen.
- Messtechnik und Laborgeräte: Präzisionsmessungen erfordern ein Höchstmaß an Signalreinheit. In Oszilloskopen, Spektrumanalysatoren oder Prüfaufbauten werden störende Einkopplungen auf Messleitungen minimiert, was zu exakteren Messergebnissen führt.
- Kfz-Elektronik: Moderne Fahrzeuge sind voll von komplexer Elektronik. Der Klappferrit kann dazu beitragen, Störungen zwischen verschiedenen Systemen zu reduzieren und die ordnungsgemäße Funktion von Infotainment, Fahrerassistenzsystemen und Motorsteuergeräten sicherzustellen.
- Stromversorgungsleitungen: Auch auf Stromleitungen können hochfrequente Störungen auftreten, die sich negativ auf angeschlossene Geräte auswirken. Der Ferritkern hilft, diese Störungen zu filtern und eine stabilere Stromversorgung zu gewährleisten.
Die einfache Installation und die hohe Wirksamkeit machen den WUE 74271733 zu einer kostengünstigen und zugleich äußerst effektiven Methode, um die elektromagnetische Kompatibilität von bestehenden Systemen zu verbessern oder Neuinstallationen von Anfang an störungsresistent zu gestalten.
Häufig gestellte Fragen zu WUE 74271733 – Klappferrit für Ø 8 mm, grau, 246 Ohm @ 100 MHz
Was genau ist ein Klappferrit und wie funktioniert er?
Ein Klappferrit ist ein Gehäuse, das einen magnetischen Ferritkern enthält und zwei Hälften aufweist, die zusammenklappen. Wenn dieser um ein Kabel gelegt und geschlossen wird, wirkt der Ferritkern als eine Drossel, die hochfrequente Störspannungen, die auf dem Kabel laufen, absorbiert und in Wärme umwandelt. Dadurch wird die Signalintegrität verbessert und elektromagnetische Interferenzen (EMI) reduziert.
Welche Vorteile bietet die spezifische Impedanz von 246 Ohm bei 100 MHz?
Diese spezifische Impedanz ist für den WUE 74271733 so gewählt, dass er eine optimale Dämpfung in einem kritischen Frequenzbereich bietet, der häufig von Störsignalen in digitalen und analogen Übertragungssystemen betroffen ist. Eine präzise Abstimmung vermeidet übermäßige Dämpfung von Nutzsignalen und konzentriert die Filterwirkung auf die unerwünschten Frequenzen.
Ist die Installation des Klappferrits kompliziert?
Nein, die Installation ist äußerst einfach und erfordert kein Werkzeug. Der Klappmechanismus erlaubt es, den Ferritkern direkt um ein bereits verlegtes Kabel zu legen und zu verschließen. Dies ist ideal für die Nachrüstung von Systemen, ohne diese unterbrechen zu müssen.
Für welche Kabeltypen ist der WUE 74271733 geeignet?
Der WUE 74271733 ist für Kabel mit einem maximalen Durchmesser von 8 mm ausgelegt. Dies deckt eine breite Palette von Kommunikationskabeln (z.B. Netzwerkkabel), Stromkabeln und Audio-/Videokabeln ab.
In welchen Umgebungen ist der Einsatz dieses Klappferrits besonders empfehlenswert?
Der Klappferrit ist besonders empfehlenswert in Umgebungen mit hoher elektronischer Dichte oder potenziellen Störquellen, wie z.B. Rechenzentren, Industrieanlagen, Tonstudios, Laboren oder in der Nähe von leistungsstarken elektrischen Geräten. Auch in Fahrzeugen zur Verbesserung der EMV leistet er gute Dienste.
Beeinflusst die Montage des Klappferrits die Signalgeschwindigkeit oder -stärke negativ?
Die Konstruktion und die spezifische Ferritmaterial-Auswahl sind darauf ausgelegt, die Nutzsignale so wenig wie möglich zu beeinflussen. Während eine gewisse Dämpfung von Frequenzen auftritt, ist diese bei den spezifizierten Parametern für die meisten Anwendungen vernachlässigbar und deutlich geringer als die negativen Auswirkungen von ungefilterten Störungen.
Wie unterscheidet sich der WUE 74271733 von anderen Ferritkernen?
Der Hauptunterschied liegt in der präzisen Spezifikation der Impedanz bei einer bestimmten Frequenz (246 Ohm @ 100 MHz), was auf eine gezielte Abstimmung des Ferritmaterials für spezifische Anwendungsbereiche hinweist. Die praktische Klappkonstruktion ermöglicht zudem eine einfache und wiederholbare Montage im Vergleich zu festen Ferritkernen.
