Optimale Signalintegrität und EMV-Schutz für anspruchsvolle Technik

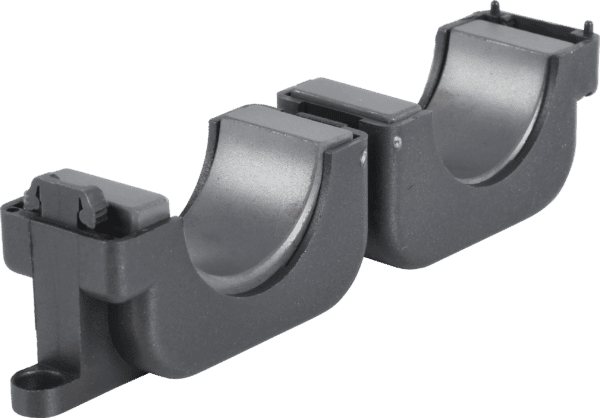

Der WUE 7427155S – Klappferrit für Ø 27 mm, schwarz, 110 Ohm @ 100 MHz ist die essenzielle Komponente zur gezielten Unterdrückung hochfrequenter Störsignale in Daten- und Stromleitungen. Er richtet sich an professionelle Anwender, Ingenieure und technisch versierte Enthusiasten, die maximale Zuverlässigkeit und eine störungsfreie Funktion ihrer elektronischen Systeme gewährleisten müssen. Dieser Ferritkern ist prädestiniert für den Einsatz in Bereichen, wo höchste Anforderungen an die Signalqualität und elektromagnetische Verträglichkeit (EMV) gestellt werden, um unerwünschte Einstreuungen und Abstrahlungen effektiv zu eliminieren.
Hervorragende Entstöhrleistung durch präzise Ferrit-Technologie
Im Gegensatz zu Standard-Ferritkernen, die oft nur eine begrenzte Bandbreite abdecken, bietet der WUE 7427155S – Klappferrit eine definierte Impedanz von 110 Ohm bei einer Frequenz von 100 MHz. Diese Spezifikation ist entscheidend für die gezielte Absorption von Störfrequenzen, ohne dabei die Integrität des Nutzsignals signifikant zu beeinträchtigen. Die proprietäre Ferrit-Mischung wurde speziell entwickelt, um eine hohe Permeabilität im relevanten Frequenzbereich zu erzielen, was eine effektive Dämpfung von Gleichtaktstörungen und eine Reduktion von HF-Leckagen ermöglicht. Der Klappmechanismus erlaubt eine einfache und werkzeuglose Montage an bestehenden Kabeln, was ihn zu einer idealen Nachrüstlösung macht, ohne die Installation neu verlegen zu müssen.
Umfassende Vorteile für Ihre Elektronikprojekte
- Gezielte Störungsunterdrückung: Effektive Reduktion von hochfrequenten Störsignalen, die die Leistung und Zuverlässigkeit elektronischer Geräte beeinträchtigen können.
- Verbesserte Signalintegrität: Schützt sensible Datenleitungen vor unerwünschter Einkopplung und sorgt für eine klare Signalübertragung.
- Einfache Montage: Der praktische Klappmechanismus ermöglicht eine schnelle und unkomplizierte Anbringung an Kabeldurchmessern bis zu 27 mm ohne Werkzeug.
- Hohe EMV-Konformität: Unterstützt die Einhaltung strenger EMV-Vorschriften durch Reduktion von Abstrahlungen und Verbesserung der Störfestigkeit.
- Breite Anwendbarkeit: Geeignet für eine Vielzahl von Anwendungen, von Computer-Netzwerkkabeln über Audio-/Videoverbindungen bis hin zu industriellen Steuerungssystemen.
- Robustes Design: Gefertigt aus hochwertigem Material für Langlebigkeit und zuverlässige Leistung auch unter anspruchsvollen Umgebungsbedingungen.
- Definierte elektrische Eigenschaften: Die angegebene Impedanz von 110 Ohm bei 100 MHz gewährleistet eine präzise und vorhersehbare Entstöhrwirkung.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Produktbezeichnung | WUE 7427155S – Klappferrit |
| Maximaler Kabeldurchmesser | 27 mm |
| Farbe | Schwarz |
| Impedanz @ 100 MHz | 110 Ohm |
| Ferritmaterial | Hochleistungs-Ferritlegierung mit optimierter Permeabilität im HF-Bereich. Präzise abgestimmte Zusammensetzung zur effektiven Absorption von Gleichtaktstörungen und zur Reduktion von HF-Emissionen. |
| Gehäusematerial | Robuster, widerstandsfähiger Kunststoff (ABS-basiert), der für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen ausgelegt ist. Bietet mechanischen Schutz für den Ferritkern. |
| Montagemechanismus | Praktischer und sicherer Klappmechanismus mit integrierter Verriegelung. Ermöglicht eine werkzeuglose Installation und Demontage, was die Flexibilität bei der Implementierung erhöht. |
| Einsatztemperatur | Geeignet für einen breiten Temperaturbereich von -20°C bis +85°C, was eine zuverlässige Funktion in verschiedenen Umgebungsbedingungen sicherstellt. |
| Zulassungen und Normen | Entwickelt zur Unterstützung der Einhaltung von EMV-Richtlinien wie EN 55022, FCC Part 15 und ähnlichen Standards. Spezifische Zertifizierungen können je nach Anwendung variieren. |
Anwendungsbereiche für maximale Signalintegrität
Der WUE 7427155S – Klappferrit ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Umgebungen. Seine präzisen Entstörungsfähigkeiten machen ihn zur ersten Wahl für die Verbesserung der Signalqualität in:
- Computer-Netzwerke: Zur Reduzierung von Störungen in Ethernet-Kabeln (Cat5e, Cat6, Cat7) und anderen Netzwerkverbindungen, die zu Datenverlust oder reduzierten Übertragungsgeschwindigkeiten führen können.
- Audio-/Video-Systeme: Zur Eliminierung von Brummschleifen und hochfrequenten Störsignalen in HDMI-, DisplayPort-, USB- und analogen Audiokabeln, um eine klare und störungsfreie Wiedergabe zu gewährleisten.
- Stromversorgungsleitungen: Zur Unterdrückung von Rauschen und Schaltspitzen, die über Stromkabel in empfindliche Geräte gelangen können, und zur Verbesserung der Stabilität von Stromversorgungen.
- Automobil-Elektronik: Zur Minimierung von EMV-Problemen in Fahrzeugen, wo zahlreiche elektronische Steuergeräte und Kommunikationssysteme vorhanden sind.
- Industrielle Automatisierung: Zur Sicherstellung der Zuverlässigkeit von Kommunikations- und Steuerleitungen in Produktionsumgebungen mit potenziell hohen elektromagnetischen Störpegeln.
- Telekommunikationsgeräte: Zur Optimierung der Signalqualität in Basisstationen, Routern und anderen kritischen Kommunikationsinfrastrukturen.
- Labor- und Messgeräte: Zur Gewährleistung präziser Messergebnisse durch die Eliminierung externer Störquellen.
Die einfache Nachrüstbarkeit macht den WUE 7427155S – Klappferrit zu einer kosteneffizienten Lösung zur Problembehebung und Prävention von EMV-Problemen, ohne den Bedarf an teuren Neukonstruktionen oder aufwendigen Kabelwechseln.
Wichtige physikalische Eigenschaften und Verarbeitungsdetails
Die physikalische Beschaffenheit des WUE 7427155S – Klappferrit ist auf maximale Funktionalität und Benutzerfreundlichkeit ausgelegt. Der Ferritkern ist präzise gefertigt, um eine optimale Passform auf Kabeln mit einem Außendurchmesser von bis zu 27 mm zu gewährleisten. Das schwarze Gehäusematerial ist nicht nur ästhetisch unauffällig, sondern auch aus einem robusten Kunststoff gefertigt, der mechanischen Beanspruchungen standhält und den empfindlichen Ferritkern schützt. Der Klappmechanismus ist so konzipiert, dass er einen sicheren Halt bietet und ein versehentliches Öffnen verhindert, während er gleichzeitig eine einfache Bedienung ermöglicht. Die präzise Kalibrierung der Ferrit-Mischung auf eine Impedanz von 110 Ohm bei 100 MHz bedeutet, dass der Kern gezielt auf die Dämpfung typischer Störfrequenzen im Bereich von Daten- und Kommunikationsleitungen abgestimmt ist. Dies minimiert das Risiko, dass das Nutzsignal selbst durch den Ferritkern unerwünscht beeinflusst wird, wie es bei weniger präzise abgestimmten Ferriten der Fall sein kann.
Die Oberflächenbeschaffenheit des Klappferrits ist glatt, um Beschädigungen an der Kabelisolierung während der Montage zu vermeiden. Das Design berücksichtigt die Notwendigkeit einer einfachen Identifizierung und Anbringung, auch in beengten oder schwer zugänglichen Installationsbereichen. Die thermische Beständigkeit des Materials ermöglicht den Einsatz des Ferrits in einer Vielzahl von Umgebungsbedingungen, von kühlen Serverräumen bis hin zu wärmeren Umgebungen, ohne dass seine Leistung beeinträchtigt wird.
Die präzise Abstimmung: Impedanz und Frequenzverhalten
Das Kernstück der Leistung des WUE 7427155S – Klappferrit ist seine spezifische Impedanz von 110 Ohm bei einer Frequenz von 100 MHz. Diese Kennzahl ist keine zufällige Spezifikation, sondern das Ergebnis sorgfältiger Entwicklungsarbeit zur Optimierung der Störungsunterdrückung in gängigen Kommunikationsfrequenzbändern. Bei dieser Frequenz bietet der Ferritkern einen signifikanten Widerstand gegen hochfrequente Störsignale, die als Gleichtaktstörungen entlang des Kabels propagieren. Diese Störsignale können von externen Quellen wie Elektromotoren, Schaltnetzteilen oder anderen elektronischen Geräten herrühren und unerwünschte Effekte wie Bildflimmern, Tonstörungen oder Datenfehler verursachen.
Die hohe Permeabilität der verwendeten Ferrit-Mischung ermöglicht es dem Kern, die Energie dieser Störsignale zu absorbieren und in Wärme umzuwandeln, bevor sie den Endpunkt erreichen oder weiter abgestrahlt werden. Im Gegensatz zu einer einfachen Induktivität, die bei jeder Frequenz einen Widerstand bietet und auch das Nutzsignal dämpfen kann, ist die Wirkung von Ferritkernen frequenzabhängig. Der WUE 7427155S – Klappferrit ist so konzipiert, dass er bei den kritischen Störfrequenzen seine maximale Wirksamkeit entfaltet, während er bei niedrigeren Frequenzen, die für die Nutzsignalübertragung relevanter sind, nur einen geringen Einfluss hat. Diese selektive Dämpfung ist entscheidend für die Aufrechterhaltung einer hohen Signalqualität und die Vermeidung von Bandbreitenverlusten.
Die Frequenz von 100 MHz ist dabei ein repräsentativer Wert, der die typischen Frequenzen von Störsignalen in vielen digitalen Kommunikationssystemen abdeckt. Durch die gezielte Auswahl des Materials und der Geometrie des Kerns wird sichergestellt, dass die Impedanz über einen relevanten Frequenzbereich hinweg hoch genug ist, um die Störwirkung zu minimieren, aber nicht so hoch, dass dies zu Problemen mit dem Nutzsignal führt. Diese präzise Abstimmung macht den WUE 7427155S – Klappferrit zu einer effektiven und zuverlässigen Lösung für anspruchsvolle EMV-Aufgaben.
FAQ – Häufig gestellte Fragen zu WUE 7427155S – Klappferrit für Ø 27 mm, schwarz, 110 Ohm @ 100 MHz
Wie funktioniert ein Klappferritkern zur Störungsunterdrückung?
Ein Klappferritkern, wie der WUE 7427155S, absorbiert hochfrequente Störsignale, die entlang eines Kabels laufen. Er tut dies, indem er eine hohe Impedanz für diese Störfrequenzen bietet, wodurch deren Energie absorbiert und in Wärme umgewandelt wird. Gleichzeitig hat er wenig Einfluss auf die für die Datenübertragung wichtigen niedrigeren Frequenzen des Nutzsignals.
An welchen Kabeltypen kann ich den WUE 7427155S anbringen?
Der WUE 7427155S ist für die Anbringung an Kabeln mit einem maximalen Außendurchmesser von 27 mm konzipiert. Dies umfasst eine breite Palette von Kabeln, darunter Netzwerkkabel (Ethernet), USB-Kabel, HDMI-Kabel, Stromkabel und Audiokabel.
Benötige ich Spezialwerkzeug, um den Klappferrit zu montieren?
Nein, der WUE 7427155S verfügt über einen praktischen Klappmechanismus, der eine werkzeuglose Montage ermöglicht. Sie öffnen einfach den Ferritkern, legen ihn um das Kabel und schließen ihn wieder. Ein integrierter Verschluss sorgt für einen sicheren Halt.
Was bedeutet die Angabe „110 Ohm @ 100 MHz“?
Diese Angabe beschreibt die elektrische Eigenschaft des Ferritkerns. Sie bedeutet, dass der Kern bei einer Frequenz von 100 Megahertz einen Widerstand (Impedanz) von 110 Ohm gegen hochfrequente Störsignale bietet. Dies ist ein wichtiger Wert für die Effektivität der Entstörung in diesem Frequenzbereich.
Kann ich mehrere Klappferrite an einem Kabel anbringen?
Ja, in vielen Fällen kann die Anbringung mehrerer Klappferrite entlang eines Kabels die Entstörungsleistung weiter verbessern, insbesondere wenn Störsignale über eine längere Distanz auftreten. Achten Sie darauf, dass genügend Platz zwischen den einzelnen Ferriten vorhanden ist und dass sie den Kabeldurchmesser nicht übermäßig einschnüren.
Wie unterscheidet sich ein Klappferrit von einem fest vergossenen Ferrit?
Der Hauptunterschied liegt in der Montage. Ein Klappferrit kann nachträglich an einem bereits installierten Kabel angebracht und wieder entfernt werden. Ein fest vergossener Ferrit muss über das Kabelende geschoben werden und erfordert daher eine Vorinstallation vor dem Anschließen des Kabels. Der Klappferrit bietet somit mehr Flexibilität.
Welchen Vorteil hat die Farbe „schwarz“ bei diesem Produkt?
Die schwarze Farbe des Gehäuses ist primär eine ästhetische Wahl und sorgt dafür, dass sich der Ferritkern unauffällig in die Umgebung integriert. Sie hat keinen direkten Einfluss auf die technischen Entstörungsfähigkeiten des Produkts.
