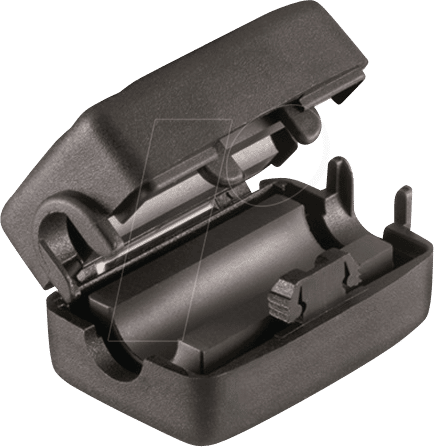

Optimale Entstörung für Ihre anspruchsvollen Anwendungen: Der Klappferrit WUE 74271131S
Störende elektromagnetische Interferenzen (EMI) können die Leistung und Zuverlässigkeit Ihrer elektronischen Geräte erheblich beeinträchtigen. Der Klappferrit WUE 74271131S wurde speziell entwickelt, um hochfrequente Störsignale effektiv zu unterdrücken und eine klare Signalintegrität zu gewährleisten. Dieses Produkt ist die ideale Lösung für Ingenieure, Techniker und Elektronik-Enthusiasten, die eine zuverlässige und einfach zu implementierende Methode zur Entstörung von Kabeln benötigen, insbesondere in Bereichen mit hohem Störpotenzial wie Heimkino, Computernetzwerken, Audiogeräten und industriellen Steuerungen.
Präzise Entstörung mit höchster Effizienz
Der WUE 74271131S Klappferrit zeichnet sich durch seine außergewöhnliche Entstörleistung aus, die auf den spezifischen Eigenschaften des Klappferrit-Materials und dem optimierten Design basiert. Mit einer Impedanz von 246 Ohm bei 100 MHz bietet er eine starke Dämpfung von unerwünschten hochfrequenten Störspannungen, die sich über Kabel ausbreiten können. Im Gegensatz zu einfachen Ferritkernen, die oft nur eine begrenzte Bandbreite abdecken, ist dieser Klappferrit für die effektive Unterdrückung von Störungen in einem breiten Frequenzbereich konzipiert, was ihn zu einer überlegenen Wahl für Anwendungen macht, bei denen höchste Signalqualität gefordert ist.
Vorteile und überlegene Leistungsmerkmale
- Effektive Störsignalunterdrückung: Bietet eine signifikante Reduzierung von hochfrequenten Störsignalen, was zu einer verbesserten Geräteleistung und Zuverlässigkeit führt.
- Einfache Installation: Das innovative Klappdesign ermöglicht eine werkzeuglose Montage an bestehenden Kabeln. Kein Durchtrennen oder Neuverkabeln erforderlich.
- Optimierte Impedanz: Mit 246 Ohm bei 100 MHz ist die Impedanz präzise auf die Entstörung gängiger Störfrequenzen abgestimmt.
- Breite Kompatibilität: Geeignet für Kabel mit einem Durchmesser von bis zu 7,5 mm, was eine Vielzahl von Standard- und Spezialkabeln abdeckt.
- Langlebiges Material: Hergestellt aus hochwertigem Ferritmaterial, das für seine magnetischen Eigenschaften und seine Beständigkeit bekannt ist.
- Kompaktes und unauffälliges Design: Die schwarze Farbgebung und das kompakte Format fügen sich unauffällig in bestehende Installationen ein.
Technische Spezifikationen und Materialanalyse
Der WUE 74271131S Klappferrit ist ein präzise gefertigtes Bauteil, das für seine Entstörfähigkeit optimiert ist. Das Herzstück bildet ein hochqualitativer Ferritkern, dessen molekulare Struktur speziell auf die Absorption von hochfrequenten elektromagnetischen Wellen ausgelegt ist. Diese Absorptionsfähigkeit wandelt die störende Energie in Wärme um, ohne die Integrität des eigentlichen Nutzsignals zu beeinträchtigen.
Die Wahl des richtigen Ferritmaterials ist entscheidend für die Leistung eines Entstörfilters. Für den WUE 74271131S wird ein Materialspektrum verwendet, das eine hohe Permeabilität im relevanten Frequenzbereich aufweist. Dies ermöglicht eine effektive Induktion von Gegenfeldern, die die Störsignale aufheben. Die spezifische Impedanz von 246 Ohm bei 100 MHz ist das Ergebnis einer sorgfältigen Abwägung zwischen Materialzusammensetzung, Kerngeometrie und der gewünschten Entstörbandbreite. Diese Spezifikation positioniert das Produkt als eine hochwirksame Lösung für die Dämpfung von Störungen, die typischerweise in digitalen Datenleitungen, Stromversorgungen und Audio-/Video-Signalen auftreten können.
Der Außendurchmesser des Klappferrits, der für Kabel mit einem Durchmesser von bis zu 7,5 mm ausgelegt ist, sorgt für eine optimale Kopplung des magnetischen Flusses zwischen dem Kabel und dem Ferritkern. Dies maximiert die Effizienz der Induktion und somit die Störunterdrückung. Die schwarze, matte Oberfläche verleiht dem Produkt eine professionelle Ästhetik und schützt gleichzeitig das Ferritmaterial vor mechanischer Beschädigung.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktnummer | WUE 74271131S |
| Typ | Klappferrit (Snap-on Ferrite) |
| Farbe | Schwarz |
| Maximaler Kabeldurchmesser | Ø 7,5 mm |
| Impedanz @ 100 MHz | 246 Ohm |
| Materialkern | Hochwertiges Ferrit-Compound für optimale EMI-Unterdrückung |
| Montageart | Werkzeuglose Schnappbefestigung |
| Anwendungsbereich | Entstörung von Daten-, Audio-, Video- und Stromkabeln |
| Temperaturbereich (Betrieb) | -25°C bis +85°C (typisch für Ferritmaterialien) |
Anwendungsbereiche und Einsatzszenarien
Der WUE 74271131S Klappferrit ist ein vielseitiges Entstörungsmodul, das in einer breiten Palette von Anwendungen zum Einsatz kommt, wo eine Reduzierung von elektromagnetischen Störungen entscheidend ist. In Heimkino-Systemen hilft er beispielsweise dabei, Bild- und Tonstörungen auf HDMI-, Koaxial- und Audiokabeln zu minimieren, was zu einem unverfälschten audiovisuellen Erlebnis führt.
Für Computernetzwerke und Peripheriegeräte ist dieser Klappferrit eine einfache Möglichkeit, die Signalintegrität von USB-, Ethernet- und Stromkabeln zu verbessern und so die Stabilität der Datenübertragung zu erhöhen und unerwünschte Systemabstürze durch EMI zu verhindern. In der professionellen Audiotechnik sorgt er für saubere Signalpfade und schützt Mikrofone, Mischpulte und Lautsprecher vor Brummen und Rauschen, das durch externe Störquellen induziert werden kann.
Auch in der Automobilindustrie, bei Messgeräten oder in industriellen Steuerungssystemen, wo eine hohe Zuverlässigkeit unter schwierigen Umgebungsbedingungen gefordert ist, leistet der WUE 74271131S wertvolle Dienste. Die einfache Nachrüstbarkeit macht ihn zu einer idealen Lösung für bestehende Anlagen, die nachträglich optimiert werden sollen.
FAQ – Häufig gestellte Fragen zu WUE 74271131S – Klappferrit für Ø 7,5 mm, schwarz, 246 Ohm @ 100 MHz
Was ist die primäre Funktion eines Klappferrits wie des WUE 74271131S?
Die primäre Funktion des WUE 74271131S Klappferrits ist die Unterdrückung von hochfrequenten elektromagnetischen Störsignalen, die sich über Kabel ausbreiten. Er fungiert als Filter, der unerwünschte EMI absorbiert und in Wärme umwandelt, um die Signalqualität und die Zuverlässigkeit von elektronischen Geräten zu verbessern.
Für welche Kabeltypen ist der WUE 74271131S geeignet?
Der WUE 74271131S ist für Kabel mit einem maximalen Durchmesser von 7,5 mm ausgelegt. Dies umfasst eine breite Palette von Kabeln wie Stromkabel, USB-Kabel, HDMI-Kabel, Audiokabel, Netzwerkkabel und andere Datenleitungen, bei denen eine Entstörung vorteilhaft ist.
Wie wird der Klappferrit WUE 74271131S installiert?
Die Installation ist denkbar einfach und erfordert kein Werkzeug. Der Klappferrit verfügt über ein Schnappdesign, das es ermöglicht, ihn einfach um das Kabel herum zu schließen. Dies geschieht, indem man den Ferrit öffnet, das Kabel im Inneren positioniert und den Ferrit wieder fest verschließt.
Welchen Vorteil bietet die spezifische Impedanz von 246 Ohm bei 100 MHz?
Die angegebene Impedanz von 246 Ohm bei 100 MHz ist ein Schlüsselindikator für die Effektivität des Ferrits bei der Dämpfung von Störsignalen in diesem Frequenzbereich. Diese Frequenz ist typisch für viele störende Elemente in digitalen und analogen Signalen. Eine hohe Impedanz in diesem Bereich bedeutet, dass der Ferrit Störsignale sehr effektiv „blockiert“ oder absorbiert.
Macht die Anbringung eines Klappferrits die Kabelleistung schlechter?
Nein, im Gegenteil. Ein korrekt dimensionierter Klappferrit wie der WUE 74271131S dämpft gezielt hochfrequente Störsignale, während das gewünschte Nutzsignal weitgehend unbeeinflusst bleibt. Die Anbringung kann somit die Signalqualität und die Performance des angeschlossenen Geräts sogar verbessern.
Kann ich mehrere Klappferrite an einem Kabel anbringen, um die Entstörung zu erhöhen?
Ja, es ist oft vorteilhaft, mehrere Klappferrite an einem Kabel anzubringen, insbesondere wenn das Kabel lang ist oder starken Störquellen ausgesetzt ist. Die genaue Anzahl und Positionierung kann je nach Anwendung und Art der Störung variieren und erfordert möglicherweise Experimente, um die optimale Lösung zu finden.
Aus welchem Material besteht der Kern des Klappferrits und warum ist das wichtig?
Der Kern des Klappferrits besteht aus einem speziellen Ferrit-Compound. Ferrit ist ein keramisches Material mit hervorragenden magnetischen Eigenschaften, das hochfrequente elektromagnetische Wellen absorbieren kann. Die genaue Zusammensetzung des Ferrit-Compounds bestimmt die Effektivität des Ferrits bei der Entstörung unterschiedlicher Frequenzbereiche. Für den WUE 74271131S wird ein Material gewählt, das auf eine breite und effektive Dämpfung ausgelegt ist.
