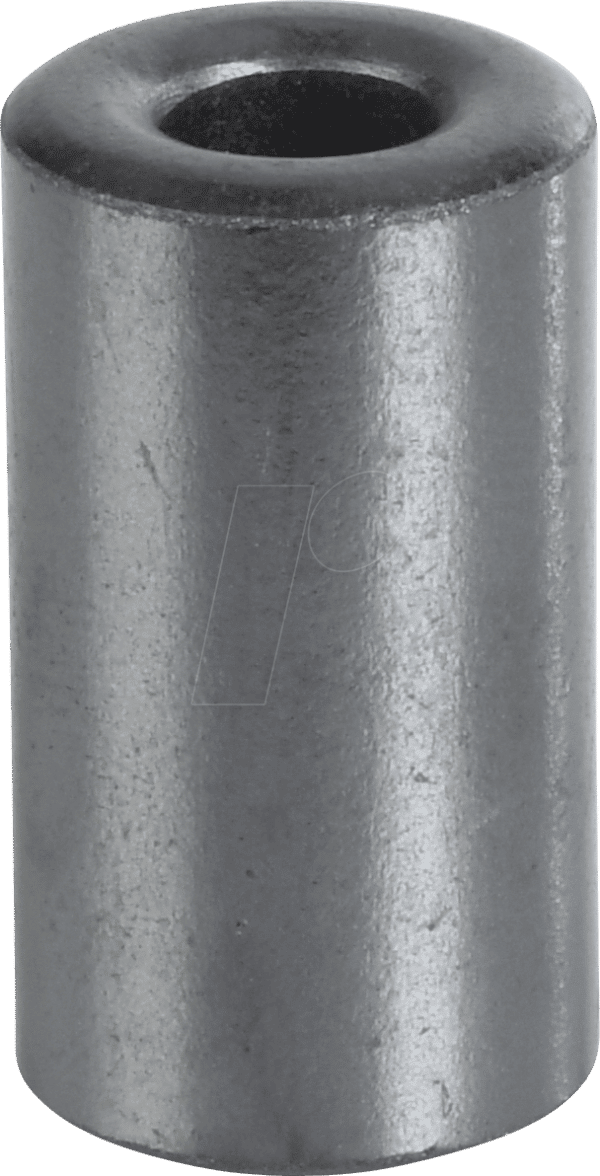

Optimieren Sie Ihre EMV-Leistung mit dem WUE 74270043 Ferritkern
Stört unerwünschtes Rauschen und elektromagnetische Störungen (EMI) die Funktionalität Ihrer elektronischen Geräte? Der WUE 74270043 Ferritkern für Kabel mit einem Außendurchmesser von bis zu 7,3 mm und gefertigt aus dem Hochleistungsmaterial 3W 800 ist die ideale Lösung für professionelle Anwender, Ingenieure und anspruchsvolle Heimwerker, die eine zuverlässige und effektive Entstörung benötigen. Reduzieren Sie effektiv Hochfrequenzstörungen in Daten- und Stromleitungen, um die Signalintegrität zu gewährleisten und die Lebensdauer Ihrer Komponenten zu verlängern.
Die überlegene Wahl für EMV-Entstörung
Im Gegensatz zu einfachen Filterlösungen oder minderwertigen Ferritmaterialien bietet der WUE 74270043 mit seinem speziellen 3W 800 Ferritkern eine signifikant höhere Dämpfung von Störsignalen über einen breiteren Frequenzbereich. Die präzise gefertigte Geometrie und die herausragenden magnetischen Eigenschaften des 3W 800 Materials minimieren Energieverluste und maximieren die Reduktion von parasitären Schwingungen. Dies führt zu einer stabileren Stromversorgung, saubereren Datensignalen und einer insgesamt gesteigerten Leistung und Zuverlässigkeit Ihrer Systeme.
Anwendungsgebiete und Vorteile des WUE 74270043
Der WUE 74270043 Ferritkern ist ein unverzichtbares Werkzeug zur Entstörung einer Vielzahl von elektronischen Systemen. Seine einfache Anbringung ermöglicht eine nachträgliche Verbesserung der EMV-Eigenschaften ohne aufwendige Umbauten.
- Reduzierung von Gleichtaktstörungen: Effektiv zur Unterdrückung von Störsignalen, die auf beiden Leitern eines Kabels gleichzeitig auftreten. Dies ist entscheidend für die Signalintegrität in digitalen Datenleitungen (USB, HDMI, Netzwerkkabel) und analogen Audio-/Videoverbindungen.
- Unterdrückung von Hochfrequenzrauschen: Dämpft unerwünschtes Rauschen, das durch Schaltnetzteile, Motoren oder andere Hochfrequenzquellen verursacht wird und sich auf empfindliche Elektronik auswirken kann.
- Verbesserung der Signalqualität: Durch die Minimierung von Störsignalen wird die Klarheit und Genauigkeit von digitalen und analogen Signalen signifikant verbessert, was zu einer fehlerfreieren Datenübertragung und einem besseren Klangerlebnis führt.
- Schutz empfindlicher Komponenten: Schützt empfindliche elektronische Bauteile vor schädlichen Spannungsspitzen und Störungen, die zu Ausfällen oder vorzeitigem Verschleiß führen können.
- Einfache Nachrüstung: Der Kern lässt sich einfach und schnell an bestehenden Kabeln anbringen, ohne dass Werkzeuge oder Lötarbeiten erforderlich sind. Dies macht ihn ideal für die nachträgliche Optimierung von Geräten und Installationen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, darunter Computer- und Netzwerktechnik, Audio- und Videogeräte, Haushaltsgeräte, Kfz-Elektronik und industrielle Steuerungen.
- Hohe Materialperformance: Das 3W 800 Ferritmaterial zeichnet sich durch eine exzellente Permeabilität im relevanten Frequenzbereich aus und bietet eine hohe Energieabsorption, was zu einer effektiven Dämpfung von Störsignalen führt.
Technische Spezifikationen und Materialeigenschaften
Der WUE 74270043 Ferritkern wurde für maximale Leistung und Langlebigkeit entwickelt. Das verwendete Material und die Konstruktion garantieren eine effektive Entstörung über einen weiten Bereich von Frequenzen und Umgebungsbedingungen.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WUE 74270043 |
| Produkttyp | Ferritkern zur Kabelentstörung |
| Maximaler Kabeldurchmesser (Ø) | 7,3 mm |
| Ferritmaterial | 3 W 800 |
| Magnetische Permeabilität (typisch) | Hoch, optimiert für Frequenzbereiche von ca. 1 MHz bis über 500 MHz für effektive Gleichtaktentstörung. Die genaue Permeabilität ist frequenzabhängig und für das spezifische 3W 800 Material ausgelegt, um maximale Dämpfung zu erzielen. |
| Anwendungstemperaturbereich | Breiter Betriebsbereich, typischerweise von -25°C bis +85°C, ausgelegt für stabile Leistung unter verschiedenen Umgebungsbedingungen. |
| Montageart | Aufsteckbar / Schnappverschluss (Snap-on) |
| Farbe | Schwarz (Standard) |
| Gehäusematerial | Hochwertiger Kunststoff (ABS oder ähnliches, flammhemmend gemäß UL94 V-0 Standard für erhöhte Sicherheit) |
| Konstruktion | Zweiteiliger Kern mit integriertem Schnappmechanismus für einfache Installation und sicheren Halt am Kabel. Die Innenmaße sind präzise auf den maximalen Kabeldurchmesser abgestimmt. |
| EMV-Dämpfungseffizienz | Hervorragend für Gleichtaktstörungen im relevanten Frequenzband (MHz-Bereich). Die Effizienz hängt von der Länge des Ferritkerns und der Frequenz der Störung ab, aber das 3W 800 Material bietet eine signifikant höhere Leistung als Standard-Ferrite. |
Das 3W 800 Ferritmaterial: Ein Schlüssel zur Leistung
Die Wahl des richtigen Ferritmaterials ist entscheidend für die Wirksamkeit eines Entstörkerns. Das 3W 800 Material, das für den WUE 74270043 verwendet wird, gehört zur Kategorie der Mangan-Zink-Ferrite und ist speziell für Anwendungen konzipiert, bei denen eine effektive Unterdrückung von Gleichtaktstörungen im breiten Frequenzspektrum von wenigen Megahertz bis in den oberen Hundert-MHz-Bereich erforderlich ist. Im Gegensatz zu Nickel-Zink-Ferriten, die typischerweise bei höheren Frequenzen eingesetzt werden, bietet 3W 800 eine höhere Permeabilität bei niedrigeren Frequenzen, was es ideal für die Entstörung von Datenleitungen und Stromversorgungen macht, wo viele Störkomponenten in diesem Bereich liegen.
Die chemische Zusammensetzung und die mikrokristalline Struktur des 3W 800 Materials werden sorgfältig kontrolliert, um eine optimale Balance zwischen hoher Anfangspermeabilität, geringen Verlusten und einer flachen Frequenzgangskurve zu erreichen. Dies bedeutet, dass der Kern nicht nur eine hohe Dämpfung bei einer bestimmten Frequenz bietet, sondern über einen weiten Bereich von Störfrequenzen hinweg konstant gute Ergebnisse liefert. Die magnetischen Verluste sind gering, was bedeutet, dass der Kern die Störenergie effektiv in Wärme umwandelt, ohne selbst zu überhitzen oder die Signalintegrität durch zusätzliche Verluste zu beeinträchtigen. Dies ist ein kritischer Unterschied zu minderwertigen Materialien, die bei höheren Stromstärken oder Frequenzen schnell an Effizienz verlieren oder sogar eine zusätzliche Störquelle darstellen können.
Die Wahl von 3W 800 ist somit eine direkte Investition in die Zuverlässigkeit und Performance Ihrer elektronischen Systeme. Es ist das Material der Wahl für professionelle Anwendungen, bei denen jede Störung vermieden werden muss, um die volle Funktionsfähigkeit und Langlebigkeit der Geräte zu gewährleisten.
Präzisionsgefertigte Geometrie für optimale Anhaftung
Neben dem Hochleistungsmaterial spielt auch die mechanische Konstruktion des Ferritkerns eine entscheidende Rolle. Der WUE 74270043 ist als zweiteiliger Kern mit einem integrierten Schnappverschluss konzipiert. Dies ermöglicht eine einfache und werkzeuglose Installation, indem der Kern um das zu entstörende Kabel gelegt und festgeschnappt wird. Der Mechanismus sorgt für einen sicheren Halt, sodass der Kern nicht verrutscht oder sich löst, selbst bei Vibrationen oder mechanischer Beanspruchung.
Die Innenmaße des Kerns sind präzise auf einen maximalen Kabeldurchmesser von 7,3 mm ausgelegt. Dies gewährleistet einen optimalen Kontakt zwischen dem Ferritmaterial und dem Kabelmantel. Ein fester Sitz ist entscheidend, damit das Magnetfeld der Störströme effizient in den Ferritkern eingekoppelt werden kann. Ein zu großer Spalt zwischen Kabel und Kern würde die Effizienz der Entstörung erheblich mindern, da die Induktionswirkung des Störstroms nicht optimal genutzt werden kann.
Das Gehäusematerial, typischerweise ein robustes und flammhemmendes ABS-Kunststoff, schützt das empfindliche Ferritmaterial vor Beschädigungen und sorgt für eine elektrische Isolation. Die Oberfläche ist glatt, um ein Verkratzen des Kabels zu vermeiden. Die standardmäßige schwarze Farbe fügt sich dezent in die meisten elektronischen Installationen ein.
FAQ – Häufig gestellte Fragen zu WUE 74270043 – Ferritkern für Ø 7,3 mm, Material: 3 W 800
Was genau ist ein Ferritkern und wie funktioniert er?
Ein Ferritkern ist ein Ring aus einem ferritischen Material (eine Keramik aus Eisenoxid und anderen Metalloxiden), der um Kabel gelegt wird. Er wirkt wie eine Drossel und absorbiert hochfrequente Störsignale, die sich über die Kabel ausbreiten. Er reduziert unerwünschtes Rauschen und Störungen, indem er die Energie der Störsignale in Wärme umwandelt.
Welchen Vorteil bietet das Material 3W 800 gegenüber anderen Ferriten?
Das 3W 800 Material zeichnet sich durch eine hohe Permeabilität über einen breiten Frequenzbereich aus, insbesondere im Bereich von wenigen MHz bis in den oberen MHz-Bereich. Dies ermöglicht eine effektive Dämpfung von Gleichtaktstörungen, die in vielen Daten- und Stromleitungen auftreten. Es bietet eine überlegene Leistung im Vergleich zu Standard-Ferriten, insbesondere bei der Entstörung komplexer elektronischer Systeme.
Für welche Kabeltypen ist der WUE 74270043 geeignet?
Der Kern ist für Kabel mit einem maximalen Außendurchmesser von 7,3 mm konzipiert. Dies umfasst gängige Kabel wie USB-Kabel, Netzwerkkabel (Ethernet), HDMI-Kabel, Stromkabel für Peripheriegeräte und viele andere Daten- und Signalleitungen, bei denen eine EMV-Entstörung erforderlich ist.
Kann ich mehrere Ferritkerne auf ein Kabel anbringen, um die Entstörung zu verbessern?
Ja, die Anbringung mehrerer Ferritkerne hintereinander auf demselben Kabel kann die Entstörungsleistung weiter verbessern, insbesondere wenn Störungen über einen sehr breiten Frequenzbereich auftreten. Die Gesamtlänge des Ferritmaterials, das die Störströme aufnimmt, erhöht sich dadurch.
Muss ich das Kabel für die Anbringung des Ferritkerns durchtrennen?
Nein, der WUE 74270043 ist als zweiteiliger Kern mit einem Schnappverschluss konzipiert. Sie können ihn einfach um das bereits installierte Kabel legen und zuklappen, ohne das Kabel durchtrennen oder löten zu müssen.
Wo ist die optimale Positionierung für den Ferritkern am Kabel?
Für die effektivste Entstörung sollte der Ferritkern so nah wie möglich an der Quelle der Störung oder an dem Gerät angebracht werden, das durch die Störung beeinträchtigt wird. Oftmals ist die Anbringung nahe am Netzteil oder am Anschluss des empfindlichen Geräts am effektivsten.
Wie unterscheidet sich dieser Ferritkern von einem einfachen Ringkern?
Ein einfacher Ringkern besteht nur aus dem magnetischen Material. Der WUE 74270043 ist ein fertig montierter Kern mit einem schützenden Gehäuse und einem Schnappmechanismus, der die Anbringung erleichtert und das Ferritmaterial vor Beschädigungen schützt. Die präzise Geometrie des Gehäuses sorgt zudem für eine optimale Anhaftung am Kabel und somit für maximale Effizienz.
