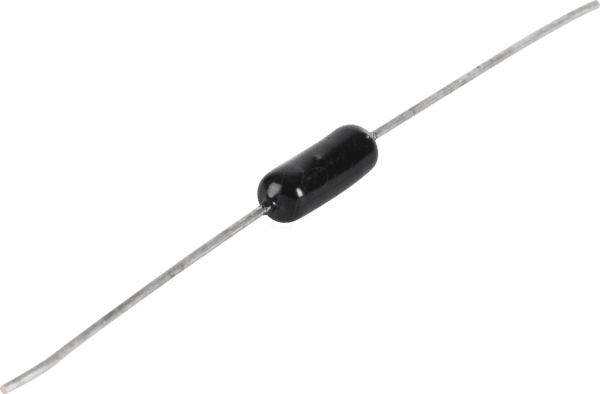

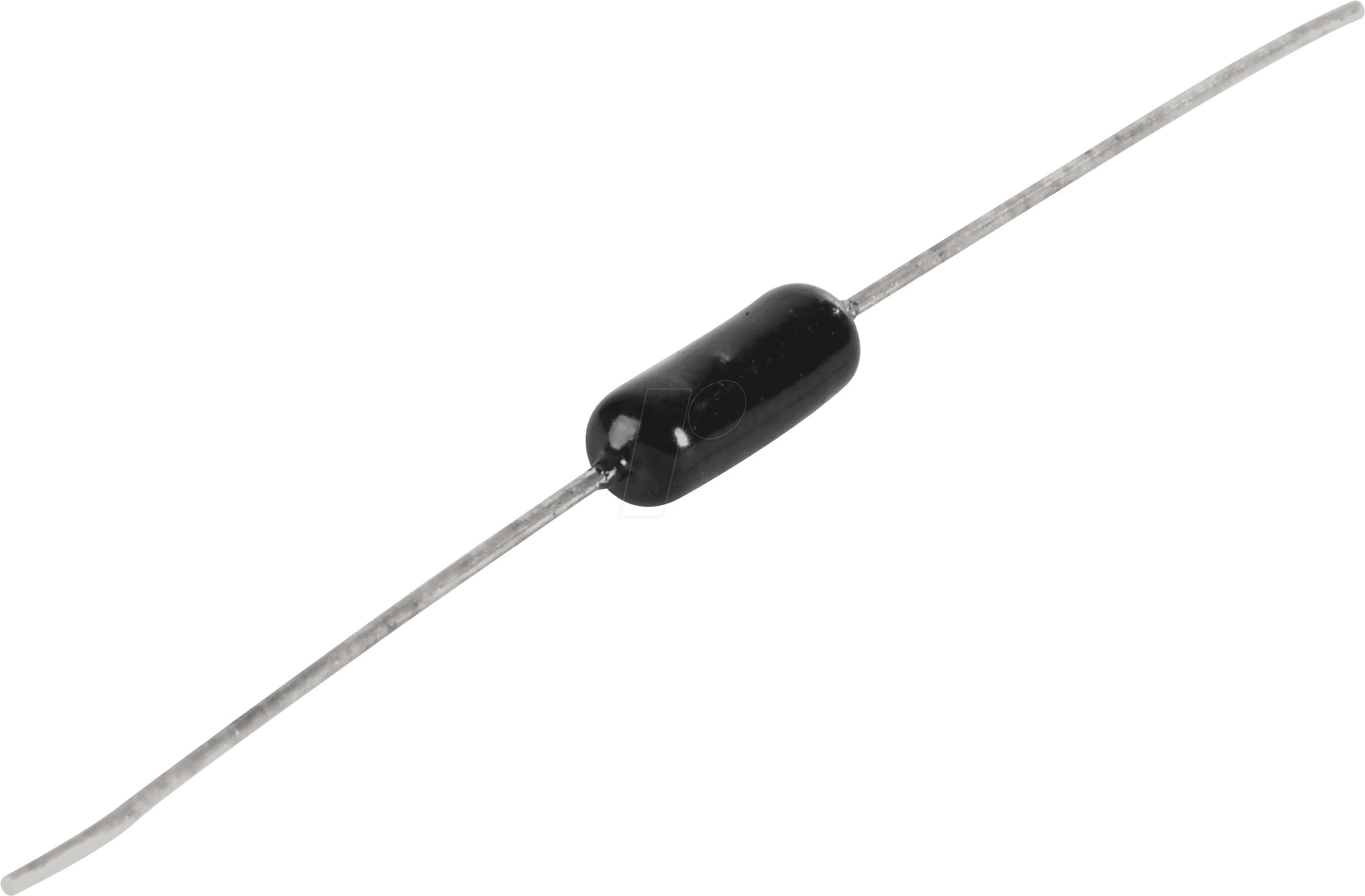

Präzision für anspruchsvolle Schaltungen: WEL RC55Y-1K0BI Metallschicht-Widerstand
Wenn es auf exakte Signalverarbeitung und stabile Betriebsparameter ankommt, sind herkömmliche Widerstände oft nicht ausreichend. Der WEL RC55Y-1K0BI Metallschicht-Widerstand mit 1,0 kOhm und einer bemerkenswerten Toleranz von 0,1% bietet Elektronikentwicklern, Ingenieuren und ambitionierten Bastlern die notwendige Präzision für kritische Anwendungen. Dieses Bauteil minimiert Ungenauigkeiten und gewährleistet die Zuverlässigkeit Ihrer Designs, von präzisen Messschaltungen bis hin zu stabilen Stromversorgungen.
Die überlegene Wahl für höchste Ansprüche
Im Gegensatz zu Kohleschicht- oder einfacheren Metallschichtwiderständen setzt der WEL RC55Y-1K0BI Maßstäbe in Sachen Stabilität, Temperaturbeständigkeit und Rauscharmut. Die sorgfältig aufgebrachte Metallschicht minimiert intrinsische Störeffekte und ermöglicht eine deutlich präzisere Widerstandsfunktion über einen weiten Temperaturbereich. Dies ist entscheidend für Anwendungen, bei denen kleinste Abweichungen im Widerstandswert unerwünschte Auswirkungen auf die Gesamtperformance des Systems hätten. Die axiale Bauform und die kompakte Baugröße in Verbindung mit der hohen Belastbarkeit von 250 mW machen ihn zudem vielseitig einsetzbar, selbst in dichten Schaltungen.
Konstruktion und Materialtechnologie für maximale Performance
Der WEL RC55Y-1K0BI zeichnet sich durch eine fortschrittliche Konstruktion aus, die auf Langlebigkeit und Konstanz ausgelegt ist:
- Metallschichttechnologie: Eine präzise abgeschiedene Schicht aus ausgewählten Metalllegierungen bildet den Widerstandskörper. Diese Technik ermöglicht eine extrem feine und homogene Verteilung der leitenden Partikel, was zu niedrigen Toleranzen und einem geringen Temperaturkoeffizienten führt. Die Metallschicht ist zudem robust gegenüber Umwelteinflüssen und mechanischer Belastung.
- Präzisionsgefertigter Widerstandswert: Der exakte Wert von 1,0 kOhm wird durch präzise Fertigungsprozesse sichergestellt. Diese Genauigkeit ist unerlässlich für Schaltungen, bei denen der Widerstandswert maßgeblich für die Funktion ist, wie beispielsweise in Filterkreisen, Spannungsteilern oder als Referenzwiderstand.
- Axiale Anschlussdrähte: Die beiden axial angeordneten Anschlussdrähte ermöglichen eine einfache und sichere Montage auf Leiterplatten. Sie sind so konzipiert, dass sie eine zuverlässige elektrische Verbindung gewährleisten und auch bei Lötprozessen stabil bleiben.
- Hohe Belastbarkeit (250 mW): Mit einer Leistung von 250 mW ist dieser Widerstand für eine Vielzahl von Schaltungen geeignet, in denen moderate Ströme fließen. Er bietet eine ausreichende Reserve, um thermische Überlastung bei bestimmungsgemäßem Gebrauch zu vermeiden.
- Sehr geringe Toleranz (0,1%): Die außergewöhnlich enge Toleranz von nur 0,1% bedeutet, dass der tatsächliche Widerstandswert nur minimal vom Nennwert abweicht. Dies ist ein entscheidender Faktor für hochpräzise Messungen, anspruchsvolle Audio-Schaltungen oder präzise Zeitgebungs- und Oszillatorschaltungen.
- Temperaturstabilität: Die Metallschichtkonstruktion garantiert einen niedrigen Temperaturkoeffizienten (TCR). Das bedeutet, dass sich der Widerstandswert auch bei Temperaturschwankungen nur geringfügig ändert, was für Anwendungen in variablen Umgebungen von größter Bedeutung ist.
- Geringes Rauschen: Im Vergleich zu anderen Widerstandstypen weisen Metallschichtwiderstände ein signifikant geringeres thermisches und Schrotrauschen auf. Dies ist kritisch für rauschsensitive Schaltungen wie Verstärker in der Messtechnik oder Signalverarbeitung.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Hersteller | WEL |
| Modell | RC55Y-1K0BI |
| Typ | Widerstand, Metallschicht |
| Nennwiderstand | 1,0 kOhm (1000 Ohm) |
| Toleranz | ± 0,1% |
| Leistung | 250 mW (0,25 W) |
| Bauform | Axial |
| Gehäusegröße | RC55 (Standardgröße für 0,25W axiale Widerstände) |
| Temperaturkoeffizient (TCR) | Typischerweise < ± 50 ppm/°C (präzise Werte je nach spezifischem Datenblatt des Herstellers für die Serie) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (präzise Werte je nach spezifischem Datenblatt des Herstellers für die Serie) |
| Anschlussdrähte | Verzinntes Kupfer für gute Lötbarkeit |
Anwendungsbereiche für Präzisionswiderstände
Der WEL RC55Y-1K0BI ist aufgrund seiner präzisen Werte und exzellenten Eigenschaften prädestiniert für eine Vielzahl anspruchsvoller Einsatzgebiete:
- Präzisionsmesstechnik: In Oszilloskopen, Multimetern, Analysatoren und anderen Messgeräten zur genauen Spannungsteilung, Strommessung oder als Kalibrierwiderstand.
- Audio-Schaltungen: In Verstärkern, Vorverstärkern und Signalprozessoren, wo geringes Rauschen und präzise Pegelsteuerung entscheidend für die Klangqualität sind.
- Stromversorgungen: Als Teil von Spannungsreglern und Filtern zur Stabilisierung der Ausgangsspannung und Reduzierung von Ripple.
- Sensor-Interfaces: Zur Anbindung und Signalaufbereitung von Sensoren, bei denen eine exakte Umwandlung des Sensoroutputs in ein elektrisches Signal erforderlich ist.
- Schaltungen mit geringem Signalrauschen: In der Medizintechnik, wissenschaftlichen Instrumentierung und anderen Bereichen, wo kleinste Signale präzise erfasst werden müssen.
- Filter- und Oszillatorschaltungen: Zur exakten Einstellung von Resonanzfrequenzen und Dämpfungsfaktoren.
- Forschung und Entwicklung: Als unverzichtbares Bauteil in Prototypen und Versuchsschaltungen, bei denen keine Kompromisse bei der Genauigkeit eingegangen werden können.
FAQ – Häufig gestellte Fragen zu WEL RC55Y-1K0BI – Widerstand, Metallschicht, 1,0 kOhm, axial, 250 mW, 0,1%
Was bedeutet die Toleranz von 0,1% genau?
Eine Toleranz von 0,1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal um 0,1% von dem aufgedruckten Nennwert (hier 1,0 kOhm) abweichen darf. Bei einem 1,0 kOhm Widerstand mit 0,1% Toleranz liegt der tatsächliche Wert also zwischen 999 Ohm und 1001 Ohm. Dies ist ein sehr enger Bereich, der für präzise Schaltungen unerlässlich ist.
Warum ist die Metallschicht-Technologie besser als Kohleschicht?
Die Metallschicht-Technologie ermöglicht eine feinere und homogenere Widerstandsschicht im Vergleich zur Kohleschicht. Dies führt zu einer deutlich besseren Temperaturstabilität (niedrigerer Temperaturkoeffizient), einem geringeren Eigenrauschen und einer exakteren Einhaltung des Nennwiderstands über die Zeit. Kohleschichtwiderstände sind in der Regel günstiger, aber auch unpräziser und rauschintensiver.
Welche Vorteile bietet die axiale Bauform?
Die axiale Bauform mit den beiden Anschlussdrähten an den gegenüberliegenden Enden des Widerstandsgehäuses ist eine Standardbauform, die eine einfache und sichere Montage auf Lochrasterplatinen oder durch Stecken in Durchsteckplatinen (THT – Through-Hole Technology) ermöglicht. Dies erleichtert den Aufbau von Schaltungen und gewährleistet eine gute mechanische Stabilität.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Obwohl Metallschichtwiderstände im Allgemeinen eine bessere Hochfrequenzleistung aufweisen als andere Typen, hängt die Eignung für spezifische Hochfrequenzanwendungen von der genauen Betriebsfrequenz, der Bauteilinduktivität und Kapazität sowie der Beschaltung ab. Für sehr kritische HF-Anwendungen sollten stets die spezifischen HF-Eigenschaften des Widerstands im Datenblatt geprüft werden.
Kann dieser Widerstand überlastet werden, wenn er 250 mW dauerhaft ausgesetzt ist?
Der Widerstand ist für eine Dauerbelastung von 250 mW ausgelegt. Wenn diese Leistung überschritten wird, kann es zu einer Überhitzung des Bauteils kommen, was zu einer dauerhaften Beschädigung, einer Veränderung des Widerstandswertes oder sogar zum Ausfall führen kann. Es ist wichtig, die tatsächliche Leistungsaufnahme in der Schaltung zu berechnen und sicherzustellen, dass sie unterhalb des Nennwertes liegt.
Was bedeutet der Temperaturkoeffizient (TCR)?
Der Temperaturkoeffizient (TCR) gibt an, wie stark sich der Widerstandswert bei einer Änderung der Umgebungstemperatur verändert. Ein niedriger TCR-Wert, wie er bei diesem Präzisionswiderstand zu erwarten ist (typischerweise unter ±50 ppm/°C), bedeutet, dass der Widerstandswert auch bei Temperaturschwankungen sehr konstant bleibt. Dies ist entscheidend für Anwendungen, die eine hohe Genauigkeit über einen breiten Temperaturbereich erfordern.
Ist der WEL RC55Y-1K0BI für den Einsatz in industriellen Umgebungen geeignet?
Ja, die robuste Konstruktion, die hohe Präzision und die gute Temperaturstabilität machen diesen Metallschicht-Widerstand ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und konstante Leistung gefordert sind. Die genaue Eignung hängt jedoch von den spezifischen Umgebungsbedingungen (Temperatur, Feuchtigkeit, Vibrationen etc.) und den Anforderungen der jeweiligen Schaltung ab.
