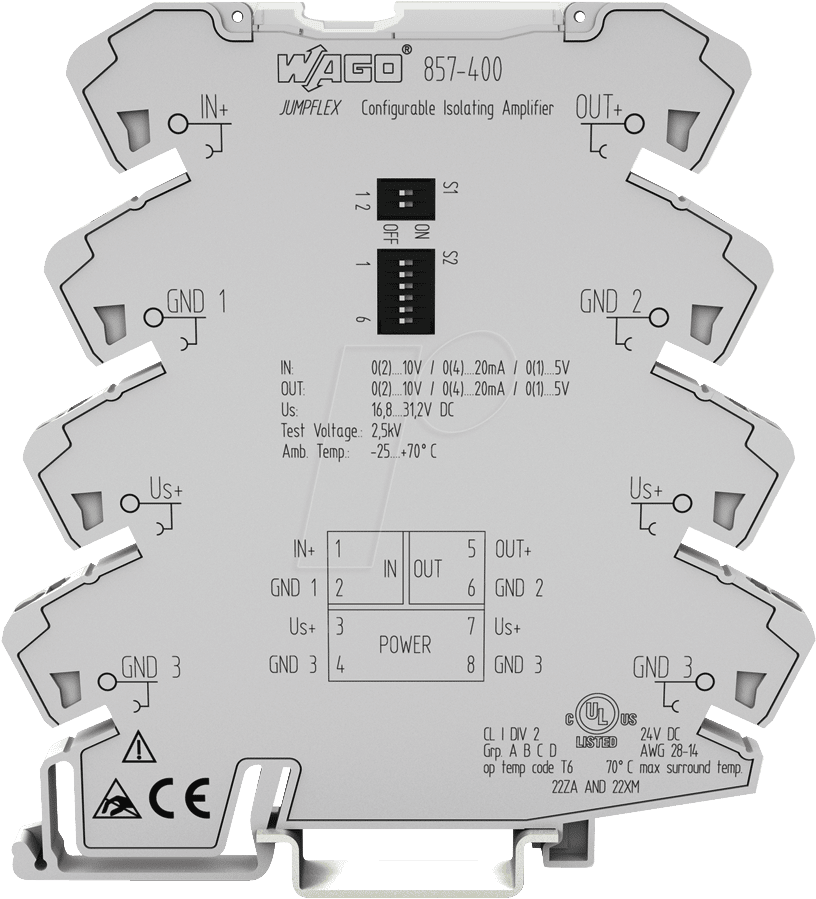

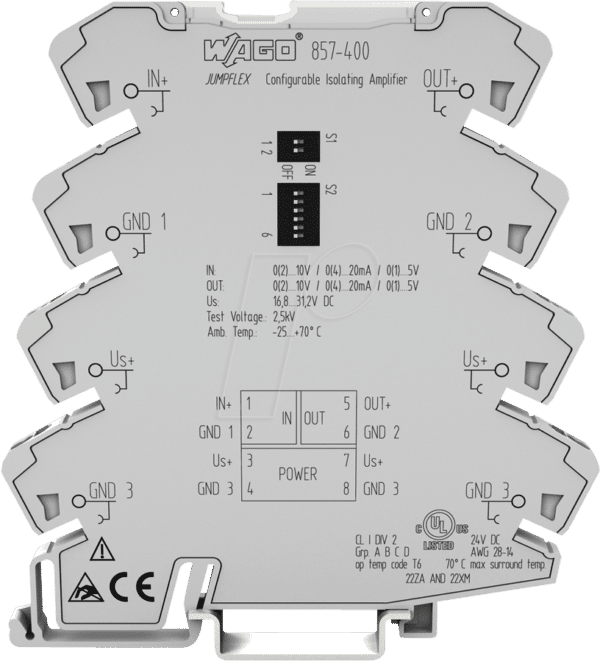

WAGO 857-400 – Trennverstärker, konf.bar + Zero-/Span-Abgleich

JUMPFLEX® – MessumformerTrennverstärker, konfigurierbar mit Zero-/ Span-AbgleichKurzbeschreibung:Der konfigurierbare Trennverstärker wandelt analoge Normsignale, verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander. Das Gerät verfügt über eine 3-Wege-Trennung mit einer Prüfspannung von 2,5 kV. Über seitlich zugängliche DIP-Schalter kann die Konfiguration der folgenden Signale im Ein- und Ausgang vorgenommen werden:0 … 10 V, 2 … 10 V, 0 … 20 mA, 4 … 20 mA, 0 … 5 V sowie 1 … 5 V.Die Umschaltung der Messbereiche erfolgt kalibriert. Die Versorgungsspannung des Gerätes, die über seitliche Kammbrücker schnell und kostengünstig gebrückt werden kann, beträgt 24 V DC. Eine grüne LED an der Gerätefront signalisiert den Betrieb. Der Trennverstärker erfüllt die Anforderungen der sicheren Trennung nach EN 61140 mit einer Prüfspannung von 2,5 kV zwischen Eingang / Ausgang / Versorgung.Abmessungen (mm) B x H x T: 6 x 96 x 94 (Höhe ab Oberkante Tragschiene)Anschlusstechnik: CAGE CLAMP®SQuerschnitte eindrähtig: 0,08 mm² … 2,5 mm² /AWG 28 … 12Querschnitte feindrähtig: 0,34 mm² … 2,5 mm² /AWG 22 … 12Abisolierlängen 9 … 10 mm / 0.37 inKonfiguration DIP-SchalterEingangssignal 0 … 20 mA, 4 … 20 mA, 0… 5 V,0 … 10 V, 2 … 10 V, 1 … 5 V (kalibriert umschaltbar)Eingangswiderstand 50 O (I-Eingang), 100 kO (U-Eingang)Ausgangssignal 0 … 20 mA, 4 … 20 mA, 0… 5 V,0 … 10 V, 2 … 10 V, 1 … 5 V (kalibriert umschaltbar)Bürde 600 O (I-Ausgang) 2 kO (U-Ausgang)Grenzfrequenz 100 Hz / > 5 kHz (umschaltbar per DIP-Schalter)Einstellzeit (T10-90) < 3,5 ms / < 100 µsZero-/Span-Abgleich ± 3 %Versorgungsspannung UN DC 24 VVersorgungsspannungsbereich 16,8 V ... 31,2 VStromaufnahme bei 24 V DC < 25 mAÜbertragungsfehler < 0,1 % vom EndwertTemperaturkoeffizient 0,01 % /KPrüfspannung: (Eingang / Ausgang / Versorgung) 2,5 kV AC, 50 Hz, 1 Min.Umgebungstemperatur -25 °C ... +70 °CLagertemperatur -40 °C ... +85 °C
