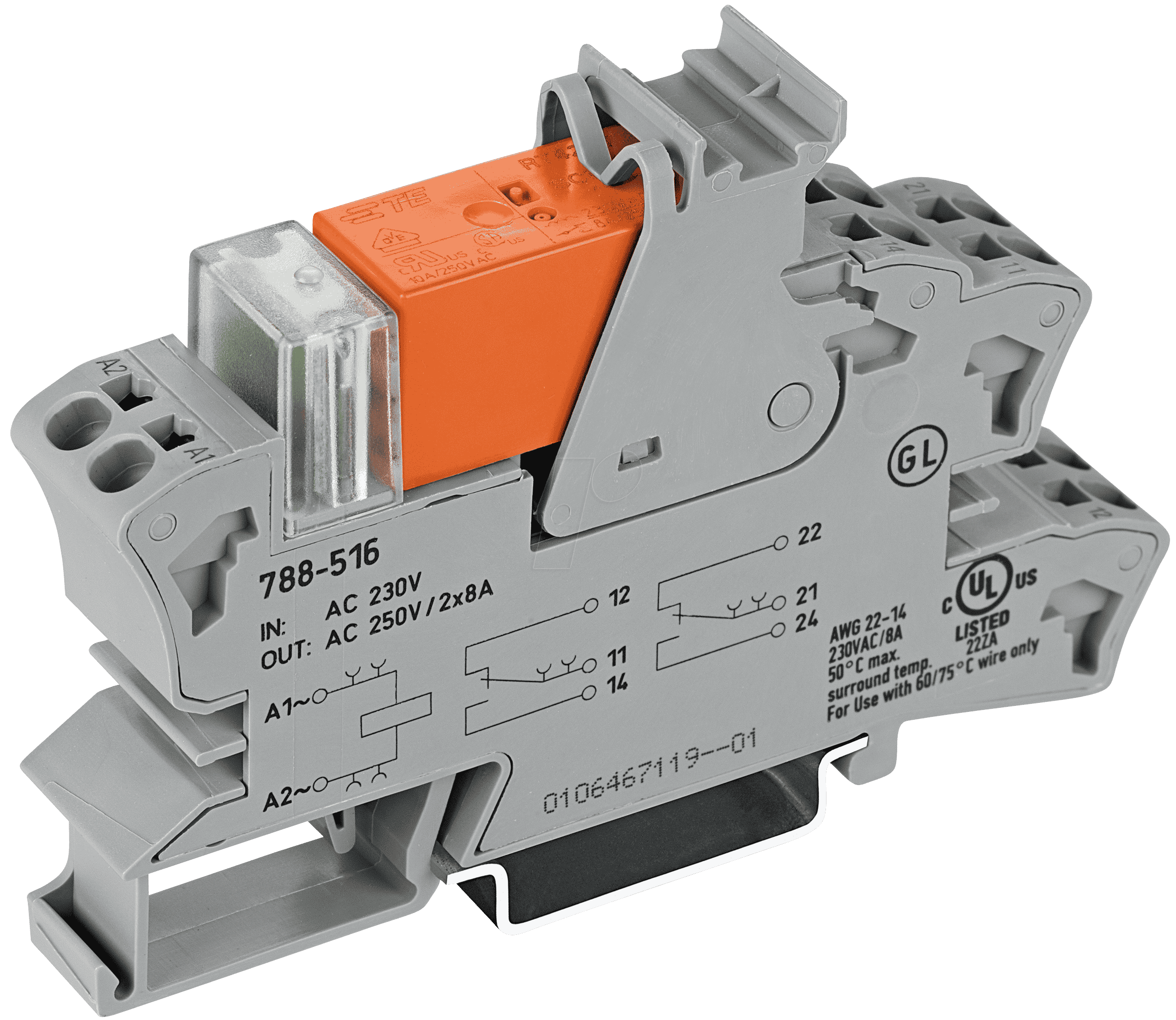

Präzise Schaltaufgaben mit dem WAGO 788-516 Stecksockel mit Relais
Für Elektrofachleute, Automatisierungstechniker und anspruchsvolle Heimwerker, die zuverlässige Schaltlösungen für ihre elektrischen Installationen benötigen, bietet der WAGO 788-516 Stecksockel mit Relais eine erstklassige und langlebige Option. Dieses Produkt adressiert die Notwendigkeit einer robusten und flexiblen Steuerung von Verbrauchern und Signalgebern in industriellen Umgebungen, Gebäudetechnik oder auch in komplexen Beleuchtungs- und Beschattungssystemen, wo Präzision und Ausfallsicherheit oberste Priorität haben.
Maximale Zuverlässigkeit und Leistung für Ihre Schaltanforderungen
Der WAGO 788-516 Stecksockel mit integriertem Relais, ausgestattet mit zwei Wechsler-Kontakten und einer Betriebsspannung von 230 V AC, repräsentiert eine überlegene Wahl gegenüber Standardlösungen durch seine herausragende Verarbeitungsqualität, die bewährte WAGO-Klemmtechnik und die garantierte Langlebigkeit. Wo einfache Relais an ihre Grenzen stoßen oder minderwertige Komponenten zu Ausfällen führen, liefert der 788-516 konstant präzise Schaltvorgänge und bewahrt die Integrität Ihrer Systeme. Die 2 Wechsler (auch als Umschaltkontakte bekannt) ermöglichen eine vielseitige Ansteuerung und Signalübertragung, was diesen Stecksockel zu einer universellen Komponente für nahezu jede Schaltanwendung macht.
Wichtige Vorteile und Funktionen des WAGO 788-516
- Hohe Schaltleistung: Dank der zwei Wechsler-Kontakte können gleichzeitig unterschiedliche Stromkreise gesteuert oder Signale sicher umgeschaltet werden. Dies eröffnet vielfältige Anwendungsmöglichkeiten in der Automatisierung und Steuerungstechnik.
- Robuste Bauweise: Gefertigt nach höchsten Industriestandards, gewährleistet der WAGO 788-516 eine außergewöhnliche Beständigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen, was ihn für den Dauereinsatz prädestiniert.
- Einfache Installation und Wartung: Die Kombination aus Stecksockel und Relais ermöglicht einen schnellen Austausch des Relaismoduls ohne aufwendige Neuverkabelung. Dies reduziert Stillstandszeiten und vereinfacht die Wartung erheblich.
- WAGO CAGE CLAMP® Anschluss: Die bewährte Federklemmtechnik von WAGO sorgt für eine sichere, wartungsfreie und vibrationsfeste Verbindung von Leitern, die für die Zuverlässigkeit elektrischer Installationen unerlässlich ist.
- Optimale Spannungsanpassung: Die Betriebsspannung von 230 V AC macht diesen Stecksockel ideal für den Einsatz in den gängigsten Netzspannungsanwendungen in Europa.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit und Funktionalität zeichnet sich das Produkt durch eine platzsparende Bauform aus, was die Integration in Schaltschränke und Gehäuse erleichtert.
Technische Spezifikationen und Qualitätsmerkmale
Der WAGO 788-516 Stecksockel mit Relais ist ein Paradebeispiel für die Ingenieurskunst und das kompromisslose Qualitätsbewusstsein von WAGO. Jedes Detail ist darauf ausgelegt, maximale Funktionalität, Sicherheit und Langlebigkeit zu gewährleisten. Die präzise gefertigten Kontakte und die robuste Gehäusekonstruktion sind darauf ausgelegt, den Anforderungen moderner elektrischer Systeme standzuhalten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 788-516 – Stecksockel mit Relais |
| Relais-Typ | Elektromechanisches Relais |
| Anzahl der Wechsler | 2 Wechsler (2x UM) |
| Spulenspannung | 230 V AC |
| Max. Schaltstrom (pro Kontakt) | 6 A (bei 250 V AC resistive Last) |
| Max. Schaltspannung (AC) | 250 V |
| Max. Schaltleistung (AC) | 1500 VA |
| Anschlussart | WAGO CAGE CLAMP® Federklemme |
| Gehäusematerial | Hochwertiger, thermisch stabiler Kunststoff |
| Betriebstemperaturbereich | -40 °C bis +55 °C |
| Schutzart | IP20 (montiert im Gehäuse) |
| Montageart | Tragschienenmontage (35 mm) |
| Zertifizierungen | CE, VDE (entsprechend den geltenden Normen) |
Anwendungsgebiete und Einsatzszenarien
Der WAGO 788-516 Stecksockel mit Relais ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet. Seine Robustheit und Zuverlässigkeit machen ihn zur idealen Wahl für professionelle Installationen, wo Ausfallsicherheit oberste Priorität hat.
- Industrielle Automatisierung: Steuerung von Maschinen, Antrieben, Pumpen, Ventilen und Signalgeräten in Produktionsanlagen. Die Möglichkeit, mehrere Funktionen mit einem einzigen Relais abzudecken, optimiert die Verdrahtung und reduziert den Platzbedarf im Schaltschrank.
- Gebäudetechnik: Überwachung und Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen, Rollladen- und Jalousiesteuerung sowie Sicherheitsfunktionen. Die hohe Schaltleistung ermöglicht die Anbindung auch von größeren Verbrauchern.
- Schaltschrankbau: Als zuverlässiges Interface-Element für die Anbindung von Sensoren, Aktoren und Steuerungen. Die WAGO CAGE CLAMP® Technologie vereinfacht und beschleunigt den Verdrahtungsprozess.
- Notstromversorgungen: Umschaltung zwischen Netz- und Notstromversorgung, wobei die Wechsler-Kontakte eine redundante Schaltung ermöglichen.
- Test- und Messaufbauten: In Laborumgebungen zur automatisierten Schaltung von Testsignalen oder zur Isolierung von Messkreisen.
- Beleuchtungssteuerung: Für komplexe Lichtinstallationen, bei denen verschiedene Leuchtgruppen geschaltet oder Lichtszenarien realisiert werden müssen.
FAQ – Häufig gestellte Fragen zu WAGO 788-516 – Stecksockel mit Relais, 2 Wechsler, 230 V AC
Was ist der Hauptvorteil der Verwendung eines WAGO Stecksockels im Vergleich zu einem direkt verdrahteten Relais?
Der Hauptvorteil liegt in der Flexibilität und Wartungsfreundlichkeit. Der Stecksockel ermöglicht einen schnellen und werkzeuglosen Austausch des Relaismoduls. Bei einem Defekt muss nur das Relais getauscht werden, ohne dass die komplette Verdrahtung der Anschlussklemmen neu erfolgen muss. Dies reduziert Ausfallzeiten und Kosten erheblich, insbesondere in industriellen Umgebungen.
Welche Art von Lasten kann der WAGO 788-516 sicher schalten?
Der WAGO 788-516 Stecksockel mit Relais kann sowohl ohmsche Lasten (wie Glühlampen oder Heizwiderstände) als auch induktive Lasten (wie Motoren oder Spulen) schalten, bis zu einer maximalen Schaltleistung von 1500 VA bei 250 V AC. Bei induktiven Lasten, die höhere Einschaltströme erzeugen, ist jedoch die Beachtung der Spitzenlastgrenzen und gegebenenfalls der Einsatz von Schutzbeschaltungen empfehlenswert.
Ist der Anschluss der Leiter an den Stecksockel kompliziert?
Nein, ganz im Gegenteil. Der Stecksockel nutzt die patentierte WAGO CAGE CLAMP® Federklemmtechnik. Das Abisolieren der Leiter auf die benötigte Länge und das Einstecken genügen für eine sichere und dauerhaft kontaktierte Verbindung. Dies ist deutlich einfacher und schneller als herkömmliche Schraubklemmen und erfordert kein Spezialwerkzeug.
Kann der WAGO 788-516 auch in Umgebungen mit erhöhter Luftfeuchtigkeit oder Staub eingesetzt werden?
Der Stecksockel selbst ist nach IP20 geschützt, was bedeutet, dass er vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm (wie Finger) geschützt ist. Für den Einsatz in Umgebungen mit starker Staubentwicklung oder hoher Luftfeuchtigkeit ist eine geeignete Gehäusekonstruktion unerlässlich, die den Schutzgrad entsprechend erhöht. Das Relaismodul selbst ist intern geschützt, die Gesamtkonfiguration ist entscheidend.
Welchen Nutzen bieten die zwei Wechsler-Kontakte konkret?
Zwei Wechsler-Kontakte (auch als Umschaltkontakte bekannt) ermöglichen es Ihnen, zwei unabhängige Schaltfunktionen mit einem einzigen Relais zu realisieren. Sie können beispielsweise einen Verbraucher ein- und gleichzeitig einen anderen Stromkreis abschalten, oder einen einzelnen Eingang auf zwei verschiedene Ausgänge umleiten. Dies erhöht die Flexibilität Ihrer Steuerung erheblich.
Ist eine Spannungsspitze auf der 230 V AC Versorgungsleitung problematisch für das Relais?
WAGO Produkte sind für ihre Robustheit bekannt und tolerieren übliche Netzschwankungen. Für den Schutz vor extremen Spannungsspitzen, wie sie beispielsweise durch Blitzeinschläge oder das Schalten großer induktiver Lasten entstehen können, empfiehlt sich jedoch der Einsatz von Überspannungsschutzgeräten in der Installation. Diese schützen nicht nur das Relais, sondern die gesamte Anlage.
Wie wird das Relaismodul aus dem Stecksockel entfernt, wenn es ausgetauscht werden muss?
Die meisten WAGO Relaismodule, die in diesen Stecksockeln verwendet werden, können durch einfaches Ziehen am Modul selbst oder durch den Einsatz eines speziellen Werkzeugs (oft ein Isolierstoff-Hebel oder Schraubendreher) entriegelt und aus dem Stecksockel entfernt werden. Die genaue Methode kann je nach Relaismodell leicht variieren, ist aber immer für den schnellen Austausch konzipiert.
