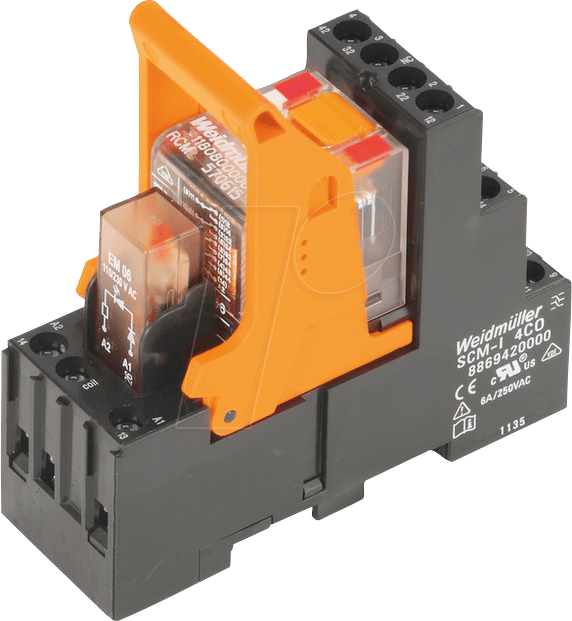

Intelligente Schaltlösungen für höchste Ansprüche: RCM-I 230VAC 4CO – Das Koppelrelais, das Ihre Anlagen optimiert
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung zur Signalübertragung und galvanischen Trennung in Ihren industriellen Steuerungs- und Automatisierungssystemen? Das RCM-I 230VAC 4CO – Koppelrelais ist die Antwort für anspruchsvolle Anwendungen, bei denen Präzision, Sicherheit und Flexibilität an erster Stelle stehen. Dieses Koppelrelais eignet sich ideal für Elektriker, Automatisierungstechniker, Anlagenbauer und alle, die eine robuste Schnittstelle zwischen verschiedenen Stromkreisen benötigen.
Maximale Flexibilität und Zuverlässigkeit: Das Herzstück Ihrer Steuerung
Das RCM-I 230VAC 4CO – Koppelrelais bietet Ihnen eine überlegene Leistung durch seine 4 Wechsler (CO – Changeover Contacts). Diese Konfiguration ermöglicht es Ihnen, bis zu vier unabhängige Schaltfunktionen mit einem einzigen Gerät zu realisieren. Dies ist ein entscheidender Vorteil gegenüber einfacheren Relaislösungen, die oft eine Vielzahl von Geräten erfordern, um vergleichbare Funktionalitäten zu erreichen. Durch die Integration mehrerer Schaltschwellen in einem kompakten Gehäuse sparen Sie nicht nur Platz in Ihrer Schaltschrankinstallation, sondern reduzieren auch die Komplexität der Verkabelung und minimieren potenzielle Fehlerquellen. Die 230 V AC Betriebsspannung ist ein Standard in vielen industriellen Umgebungen, was eine nahtlose Integration in bestehende Systeme ermöglicht.
Herausragende Leistungsmerkmale des RCM-I 230VAC 4CO – Koppelrelais
- Vielseitige Schaltkontakte: Vier Wechsler (4CO) bieten maximale Flexibilität für komplexe Schaltungen und Signalverarbeitung.
- Hohe Schaltleistung: Mit einer Belastbarkeit von 6 A pro Kontakt ist das Relais für eine breite Palette von Lasten geeignet.
- Zuverlässige Steuerspannung: Die Betriebsspannung von 230 V AC gewährleistet Kompatibilität in den meisten industriellen Anwendungen.
- Galvanische Trennung: Schützt empfindliche Steuergeräte vor Überspannungen und Störungen im Leistungsstromkreis.
- Kompakte Bauform: Optimiert den Platzbedarf in Schaltschränken und erleichtert die Montage.
- Lange Lebensdauer: Ausgelegt für hohe Schalthäufigkeiten und zuverlässigen Dauerbetrieb.
- Einfache Installation: Standardisierte Anschlüsse und klare Kennzeichnung für eine schnelle und sichere Inbetriebnahme.
Präzise Steuerung und Signalverteilung
Die primäre Funktion eines Koppelrelais liegt in der Trennung von Steuer- und Laststromkreisen. Das RCM-I 230VAC 4CO – Koppelrelais erfüllt diese Aufgabe mit höchster Zuverlässigkeit. In Automatisierungsprozessen werden oft geringe Spannungen und Ströme zur Steuerung verwendet, während die angeschlossenen Aktoren (Motoren, Ventile, Heizer) deutlich höhere Leistungen benötigen. Das Koppelrelais fungiert als Brücke, die die schwachen Steuersignale sicher in stärkeren Stromkreisen schalten kann, ohne dass es zu gegenseitigen Beeinflussungen kommt. Dies ist essenziell für die Langlebigkeit und präzise Funktion sowohl der Steuerungselektronik als auch der geschalteten Verbraucher.
Anwendungsgebiete: Wo das RCM-I 230VAC 4CO – Koppelrelais seine Stärken ausspielt
Die Vielseitigkeit des RCM-I 230VAC 4CO – Koppelrelais eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Branchen. Seine Fähigkeit, Signale zu isolieren und zu verteilen, macht es zu einem unverzichtbaren Bauteil in folgenden Bereichen:
- Industrielle Automatisierung: Steuerung von Maschinen, Förderbändern, Verpackungsanlagen und Fertigungsstraßen. Das Relais ermöglicht die sichere Ansteuerung von Motoren, Heizungen und Ventilen basierend auf Signalen von SPS (Speicherprogrammierbare Steuerungen) oder anderen Steuergeräten.
- Gebäudeautomation: Integration in Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK) zur Steuerung von Ventilatoren, Pumpen und Heizkreisen. Die 230V AC Ansteuerung passt hierbei perfekt in die üblichen Spannungsversorgungsparameter.
- Schaltschrankbau: Als standardmäßiges Schnittstellenmodul zur Trennung von Niederspannungs-Steuerungen und Hochleistungs-Lasten. Die vier Wechsler bieten hierbei eine effiziente Raumnutzung.
- Prozesssteuerung: Überwachung und Steuerung von Prozessparametern in der chemischen Industrie, Lebensmittelverarbeitung und Wasseraufbereitung.
- Prototypenentwicklung und Labortechnik: Ermöglicht flexible und sichere Schaltungsexperimente und die Integration verschiedener elektronischer Komponenten.
Konstruktion und Material: Qualität für dauerhaften Betrieb
Das RCM-I 230VAC 4CO – Koppelrelais ist mit einem robusten Gehäuse aus hochwertigem Kunststoff gefertigt, das den Anforderungen industrieller Umgebungen standhält. Die Kontakte bestehen aus Materialien, die für ihre Langlebigkeit und gute Leitfähigkeit bekannt sind, um einen zuverlässigen Schaltbetrieb über viele Zyklen hinweg zu gewährleisten. Die interne Konstruktion ist auf eine optimale Wärmeableitung und Vibrationsfestigkeit ausgelegt, um auch unter anspruchsvollen Betriebsbedingungen eine konstante Performance zu sichern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | RCM-I 230VAC 4CO – Koppelrelais |
| Steuerspannung | 230 V AC |
| Kontaktkonfiguration | 4 Wechsler (4 CO) |
| Max. Schaltstrom pro Kontakt | 6 A |
| Max. Schaltspannung pro Kontakt | AC: 250 V, DC: 30 V (bei ohmscher Last) |
| Spulenspannungstoleranz | ± 10% der Nennspannung |
| Einschaltstrom (typisch) | ca. 20 ms (abhängig von der Last) |
| Ausschaltzeit (typisch) | ca. 10 ms (abhängig von der Last) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +55 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Schutzart | IP20 (bei montiertem Produkt) |
| Montageart | DIN-Schienenmontage (35 mm) |
| Anschlussart | Schraubklemmen |
| Material der Kontakte | Legierung mit hoher Abriebfestigkeit und Leitfähigkeit (z.B. Silber-Nickel) |
| Gehäusematerial | Hochleistungs-Thermoplast |
| Mechanische Lebensdauer | Mindestens 10 Millionen Schaltspiele |
| Elektrische Lebensdauer | Abhängig von Last und Schaltfrequenz, typisch > 100.000 Schaltspiele bei Nennlast |
Häufig gestellte Fragen (FAQ) zu RCM-I 230VAC 4CO – Koppelrelais, 230 V AC, 6 A, 4 Wechsler
Was bedeutet die Bezeichnung „4CO“ bei diesem Koppelrelais?
„4CO“ steht für vier Wechsler (Changeover Contacts). Jede Wechsler-Gruppe besteht aus einem gemeinsamen Anschluss, einem Schließer und einem Öffner. Dies ermöglicht es Ihnen, mit einem einzigen Relais bis zu vier unabhängige Schaltvorgänge durchzuführen, bei denen die Verbindungen umgeschaltet werden.
Welche Art von Lasten kann dieses Koppelrelais schalten?
Das RCM-I 230VAC 4CO – Koppelrelais ist für das Schalten von ohmschen Lasten bis zu 6 A bei 250 V AC ausgelegt. Es kann auch zur Steuerung von induktiven oder kapazitiven Lasten verwendet werden, jedoch kann hierbei die Lebensdauer des Relais reduziert werden. Bei solchen Lasten wird empfohlen, externe Schutzschaltungen wie Varistoren oder RC-Glieder zu verwenden, um Überspannungsspitzen abzuleiten.
Ist das Relais für den Dauerbetrieb geeignet?
Ja, das RCM-I 230VAC 4CO – Koppelrelais ist für den zuverlässigen Dauerbetrieb konzipiert. Die hochwertige Verarbeitung und die verwendeten Materialien gewährleisten eine lange Lebensdauer auch bei häufigen Schaltspielen. Die tatsächliche elektrische Lebensdauer hängt jedoch stark von der Art der geschalteten Last und der Schaltfrequenz ab.
Kann das Relais mit anderen Spannungen als 230 V AC betrieben werden?
Nein, dieses spezifische Modell ist explizit für eine Steuerspannung von 230 V AC ausgelegt. Die Verwendung anderer Spannungen kann zu Fehlfunktionen oder zur Beschädigung des Gerätes führen. Für andere Spannungsbereiche stehen Ihnen in unserem Sortiment selbstverständlich alternative Modelle zur Verfügung.
Wie wird das RCM-I 230VAC 4CO – Koppelrelais montiert?
Das Koppelrelais ist für die einfache Montage auf einer Standard 35 mm DIN-Schiene konzipiert. Dies ist die gängigste Befestigungsart in industriellen Schaltschränken und ermöglicht eine schnelle und sichere Installation sowie eine geordnete Verdrahtung.
Bietet das Relais Schutz vor elektrischen Störungen?
Ja, die Hauptfunktion eines Koppelrelais ist die galvanische Trennung. Das bedeutet, dass der Steuerstromkreis vom Laststromkreis elektrisch isoliert ist. Dies schützt empfindliche Steuergeräte vor Überspannungen, Spannungsspitzen und niederfrequenten Störungen, die im Laststromkreis auftreten können. Dies erhöht die Zuverlässigkeit und Lebensdauer Ihrer gesamten Anlage.
Sind die Anschlüsse dieses Relais für eine einfache Verdrahtung ausgelegt?
Ja, das RCM-I 230VAC 4CO – Koppelrelais verfügt über klare und gut zugängliche Schraubklemmen. Diese sind für eine einfache und sichere Verbindung der Steuer- und Lastkabel ausgelegt und erleichtern die Installation und Wartung.
