Leistungsstarker N-Kanal MOSFET für anspruchsvolle Schaltungen: VNB35NV04 – 45V, 45A, 0,013Ω im D2Pak-Gehäuse
Suchen Sie nach einer zuverlässigen Lösung für die Schaltungssteuerung, die hohe Ströme mit geringen Verlusten bewältigen kann? Der VNB35NV04 N-Kanal MOSFET ist die ideale Wahl für Entwickler und Ingenieure, die höchste Effizienz und Robustheit in ihren elektronischen Designs benötigen. Dieses Bauteil zeichnet sich durch seinen niedrigen Durchlasswiderstand und seine beeindruckende Strombelastbarkeit aus und eignet sich perfekt für den Einsatz in Hochleistungsanwendungen, wo präzise Schaltvorgänge und minimale Wärmeentwicklung entscheidend sind.
Überlegene Schaltleistung und Effizienz
Der VNB35NV04 setzt neue Maßstäbe in Sachen Leistung und Effizienz für N-Kanal MOSFETs. Sein herausragender niedriger spezifischer Durchlasswiderstand (RDS(on)) von nur 0,013Ω bei 10VGS minimiert Leistungsverluste während des eingeschalteten Zustands. Dies bedeutet geringere Wärmeentwicklung, was wiederum eine höhere Zuverlässigkeit und längere Lebensdauer Ihrer Schaltung gewährleistet. Im Vergleich zu Standard-MOSFETs mit höherem RDS(on) ermöglicht der VNB35NV04 eine signifikant verbesserte Energieeffizienz, was insbesondere in energieintensiven Systemen wie Gleichspannungswandlern, Motorsteuerungen oder Batteriemanagementsystemen einen entscheidenden Vorteil darstellt.
Robuste Bauweise für anspruchsvolle Umgebungen

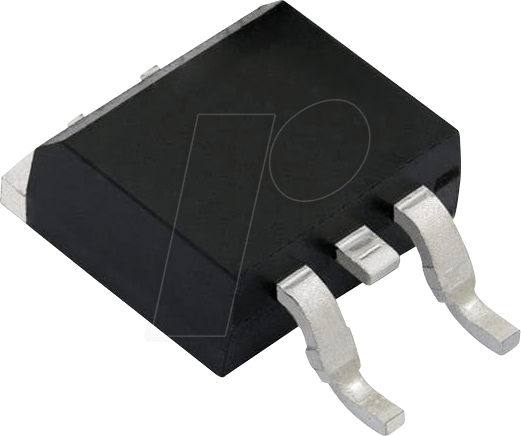

Das D2Pak-Gehäuse (TO-263) des VNB35NV04 bietet exzellente thermische Eigenschaften und eine robuste mechanische Integrität. Diese Bauform ist für den Einsatz auf Leiterplatten konzipiert und ermöglicht eine effiziente Wärmeableitung durch seine große Oberfläche und gute Kontaktierung. Die hohe Spannungsfestigkeit von 45V und die Dauerstrombelastbarkeit von 45A (pulsartig bis zu 100A unter bestimmten Bedingungen) machen diesen MOSFET zu einer vielseitigen Komponente für eine breite Palette von Anwendungen, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsgebiete des VNB35NV04
Die Vielseitigkeit des VNB35NV04 eröffnet zahlreiche Einsatzmöglichkeiten in modernen elektronischen Systemen:
- Leistungselektronik: Als Schlüsselkomponente in DC/DC-Wandlern, AC/DC-Konvertern und H-Brücken für effiziente Energieumwandlung.
- Motorsteuerung: Zur präzisen Regelung von Gleichstrom- und bürstenlosen Gleichstrommotoren, beispielsweise in der Robotik, Automobiltechnik oder industriellen Automatisierung.
- Batteriemanagementsysteme (BMS): Für das Schalten und Überwachen von Batteriezellen in Elektrofahrzeugen, Energiespeichersystemen oder tragbaren Geräten.
- Schaltnetzteile: Zur Steuerung der Primärseite oder zur Synchronous-Rectification auf der Sekundärseite für gesteigerte Effizienz.
- LED-Treiber: Zur Regelung hoher Ströme in Hochleistungs-LED-Applikationen für Beleuchtung und Displays.
- Schutzschaltungen: Als effizienter Schalter in Überstrom- und Überspannungsschutzschaltungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Teilenummer | VNB35NV04 |
| Gehäuse | D2Pak (TO-263) |
| Max. Drain-Source Spannung (VDS) | 45 V |
| Max. Dauer Drainstrom (ID bei 25°C) | 45 A |
| Max. Puls Drainstrom (IDM) | 100 A (typisch, pulsbreitenabhängig) |
| Spezifischer Durchlasswiderstand (RDS(on) bei VGS=10V, ID=45A) | 0,013 Ω (typisch) |
| Gate-Source Schwellenspannung (VGS(th)) | 2 V – 4 V (typisch) |
| Gate-Charge (QG) | Typische Werte für schnelle Schaltvorgänge |
| Thermische Beständigkeit (Gehäuse zu Umgebung) | Optimiert für effiziente Wärmeableitung durch D2Pak-Gehäuse |
| Betriebstemperaturbereich | Erweitert für industrielle Anwendungen |
Entwicklungsfreundlichkeit und Integrationskomfort
Der VNB35NV04 ist für eine einfache Integration in bestehende Designs konzipiert. Sein Standard-D2Pak-Gehäuse ist mit gängigen Fertigungsprozessen kompatibel und ermöglicht eine effiziente Montage auf Leiterplatten. Die klare Spezifikation und die gut definierten Schaltcharakteristiken erleichtern die Auslegung von Gate-Treiberschaltungen und die Optimierung von Schaltzeiten, um die maximale Leistung und Effizienz aus diesem Bauteil herauszuholen. Die geringe Gate-Charge trägt zu schnellen Schaltübergängen bei, was für hochfrequente Anwendungen unerlässlich ist und das Design vereinfacht.
Hervorragende thermische Performance
Die Fähigkeit des VNB35NV04, hohe Ströme bei gleichzeitig geringer Wärmeentwicklung zu schalten, wird maßgeblich durch sein D2Pak-Gehäuse unterstützt. Dieses Gehäuse bietet eine verbesserte Wärmeableitung im Vergleich zu kleineren Gehäusetypen und ermöglicht eine direkte Montage auf großflächigen Kupferflächen der Leiterplatte. Dies führt zu einer niedrigeren Betriebstemperatur des MOSFETs, was seine Lebensdauer verlängert und die Zuverlässigkeit des Gesamtsystems erhöht. Für Anwendungen mit besonders hohen Leistungsanforderungen kann die Integration von Kühlkörpern oder eine optimierte Leiterplattengestaltung die thermische Performance weiter verbessern.
FAQ – Häufig gestellte Fragen zu VNB35NV04 – MOSFET N-Ch 45V 45A 0,013R D2Pak
Was ist die Hauptanwendung des VNB35NV04?
Der VNB35NV04 ist ideal für leistungsintensive Schaltanwendungen, bei denen Effizienz und geringe Verluste entscheidend sind. Dies umfasst insbesondere Motorsteuerungen, DC/DC-Wandler, Batteriemanagementsysteme und Schaltnetzteile.
Wie unterscheidet sich der VNB35NV04 von anderen MOSFETs?
Der VNB35NV04 zeichnet sich durch seinen extrem niedrigen Durchlasswiderstand von nur 0,013Ω aus, was zu deutlich geringeren Leistungsverlusten und einer verbesserten Energieeffizienz im Vergleich zu vielen Standard-MOSFETs führt. Zudem bietet er eine hohe Strombelastbarkeit in einem robusten D2Pak-Gehäuse.
Ist der VNB35NV04 für Hochfrequenzanwendungen geeignet?
Ja, aufgrund seiner geringen Gate-Charge und seiner optimierten Schaltcharakteristiken ist der VNB35NV04 gut für Hochfrequenzanwendungen geeignet, bei denen schnelle Schaltübergänge für die Effizienz entscheidend sind.
Welche Kühlungsanforderungen hat der VNB35NV04?
Das D2Pak-Gehäuse ermöglicht eine gute Wärmeableitung. Für Dauerbetrieb bei hohen Strömen oder Umgebungstemperaturen wird jedoch eine angemessene Leiterplattengestaltung mit ausreichender Kupferfläche zur Wärmeableitung empfohlen. Gegebenenfalls kann die Verwendung eines Kühlkörpers erforderlich sein.
Kann der VNB35NV04 direkt mit einem Mikrocontroller angesteuert werden?
Die Gate-Source-Schwellenspannung liegt typischerweise zwischen 2V und 4V. Eine direkte Ansteuerung mit 5V-Logik ist oft möglich, jedoch empfehlen sich für eine optimale Schaltgeschwindigkeit und zur Reduzierung von Schaltverlusten dedizierte MOSFET-Treiber-ICs, insbesondere bei höheren Ansteuerfrequenzen oder wenn die Ausgangsspannung des Mikrocontrollers unter 5V liegt.
Welche Sicherungsmaßnahmen sind bei der Verwendung des VNB35NV04 zu beachten?
Es ist wichtig, die maximal zulässigen Spannungs- und Stromgrenzen nicht zu überschreiten. Der Einsatz von Sicherungen zur Überstromsicherung ist ratsam. Zudem sollte die thermische Belastung durch eine geeignete Leiterplattenentkopplung und gegebenenfalls Kühlung überwacht werden.
Wie beeinflusst die Gate-Ansteuerung die Leistung des VNB35NV04?
Eine korrekte und schnelle Gate-Ansteuerung ist entscheidend für die Leistung. Eine ausreichende Gate-Spannung (typischerweise 10V oder mehr für minimale RDS(on)) und ein Gate-Treiber mit ausreichender Stromlieferfähigkeit sorgen für schnelle Schaltübergänge, was die Effizienz maximiert und Schaltverluste minimiert.
