VIT POS100JT-523: Präzisionswiderstand für anspruchsvolle Schaltungsdesigns
Der VIT POS100JT-523 Widerstand ist die optimale Lösung für Ingenieure, Elektronikentwickler und DIY-Enthusiasten, die auf zuverlässige und präzise passive Komponenten angewiesen sind. Dieses Bauteil löst das Problem der exakten Strom- und Spannungsregelung in komplexen elektronischen Schaltungen, wo geringe Toleranzen und stabile Leistung entscheidend sind. Er ist ideal für Anwendungen, die eine hohe Präzision und Langlebigkeit erfordern, wie z.B. in Audio-Verstärkern, Messgeräten oder industriellen Steuerungen.
Metalloxid-Schichtwiderstand: Überlegene Leistung und Stabilität
Im Vergleich zu Standardwiderständen bietet der VIT POS100JT-523 dank seiner Metalloxid-Schicht-Konstruktion signifikante Vorteile. Diese Technologie ermöglicht eine höhere Energieableitung pro Volumeneinheit und eine exzellente Langzeitstabilität gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperatur. Die stabile elektrische Charakteristik des Metalloxids sorgt dafür, dass der Widerstandswert über einen breiten Temperaturbereich konstant bleibt, was für präzise Schaltungen unerlässlich ist.
Technische Spezifikationen und Leistungsvorteile
Der VIT POS100JT-523 zeichnet sich durch eine Nennleistung von 1 Watt aus, was ihn für eine Vielzahl von Anwendungen geeignet macht, bei denen eine moderate Leistungsdissipation erforderlich ist. Der präzise Widerstandswert von 2,7 kOhm mit einer Toleranz von 5% gewährleistet, dass die Schaltung wie beabsichtigt funktioniert, mit minimalen Abweichungen, die die Leistung beeinträchtigen könnten.
- Hohe Präzision: 5% Toleranz für exakte Schaltungsfunktion.
- Robuste Bauweise: Metalloxid-Schicht für Langlebigkeit und Stabilität.
- Leistungsfähig: 1 Watt Nennleistung für vielfältige Einsatzgebiete.
- Axialer Anschluss: Standardkonforme Ausführung für einfache Bestückung.
- Breiter Temperaturbereich: Zuverlässige Leistung unter verschiedenen Umgebungsbedingungen.
Material und Konstruktionsmerkmale

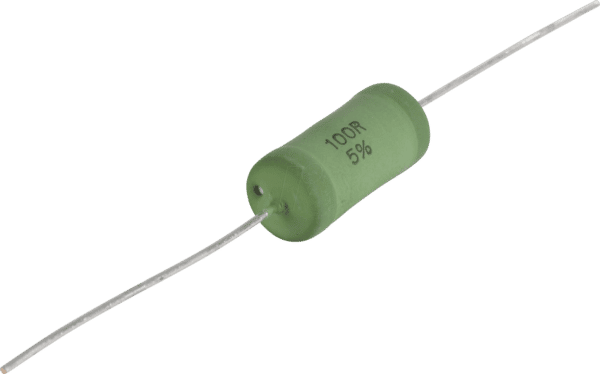

Die Kernkomponente dieses Widerstands bildet ein Keramikkörper, auf den eine feine Schicht aus Metalloxiden aufgebracht wird. Dieser Prozess, bekannt als Metalloxid-Schicht-Herstellung, resultiert in einer homogenen und widerstandsfähigen Widerstandsschicht. Die axiale Anschlussform, mit zwei durchgehenden Drähten, ermöglicht eine einfache und sichere Montage auf Leiterplatten mittels Lötverfahren. Die Kappen an beiden Enden des Keramikkörpers stellen eine zuverlässige elektrische Verbindung zur Widerstandsschicht her und schützen diese.
Einsatzmöglichkeiten und Anwendungsgebiete
Die spezifischen Eigenschaften des VIT POS100JT-523 machen ihn zu einer wertvollen Komponente in zahlreichen elektronischen Systemen. In der Audio-Technik wird er zur exakten Einstellung von Signalpegeln und zur Stabilisierung von Verstärkerschaltungen eingesetzt, wo eine geringe Rauschbildung und lineare Übertragung essenziell sind. In der Messtechnik und Instrumentierung ist die Konstanz des Widerstandswerts von höchster Bedeutung für genaue Messergebnisse.
Weitere Anwendungsgebiete umfassen:
- Netzteile: Als Lastwiderstand oder Teil von Spannungsregelschaltungen.
- Schutzschaltungen: Begrenzung von Stoßströmen oder als Teil von Überspannungsschutzmechanismen.
- Filterkreise: Präzise Einstellung von Grenzfrequenzen in analogen Filtern.
- Testaufbauten: Als definierte Last für die Charakterisierung von elektronischen Komponenten und Schaltungen.
Produkteigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Modell | VIT POS100JT-523 |
| Widerstandstyp | Metalloxid-Schichtwiderstand |
| Nennwiderstand | 2,7 kOhm |
| Toleranz | ± 5% |
| Nennleistung | 1 Watt |
| Anschlussform | Axial |
| Gehäusetyp | Zylindrisch mit axialen Anschlüssen |
| Temperaturkoeffizient | Typischerweise im Bereich von ± 250 ppm/°C oder besser, charakteristisch für Metalloxid-Schichtwiderstände, was eine gute Stabilität über Temperaturschwankungen gewährleistet. |
| Betriebstemperaturbereich | Üblicherweise -55°C bis +155°C, je nach genauer Spezifikation des Herstellers für diese Leistungsklasse. Die Metalloxid-Konstruktion unterstützt eine hohe thermische Belastbarkeit. |
| Isolationswiderstand | Sehr hoch, typischerweise > 1000 MΩ, um unerwünschte Leckströme zu verhindern. |
Häufig gestellte Fragen (FAQ) zu VIT POS100JT-523 – Widerstand, Metalloxid, 2,7 kOhm, axial, 1 W, 5%
Ist der VIT POS100JT-523 für Hochfrequenzanwendungen geeignet?
Der VIT POS100JT-523 ist primär für allgemeine Zwecke in analogen und digitalen Schaltungen konzipiert. Aufgrund seiner induktiven und kapazitiven Eigenschaften, die bei jedem physischen Bauteil vorhanden sind, ist er nicht speziell für extrem hohe Frequenzen optimiert, bei denen dedizierte HF-Widerstände erforderlich wären. Für die meisten Standardanwendungen im Audio- und Niedrigfrequenzbereich bietet er jedoch eine ausgezeichnete Leistung.
Welche Vorteile bietet die Metalloxid-Schicht im Vergleich zu Kohleschicht- oder Metallfilmwiderständen?
Metalloxid-Schichtwiderstände wie der VIT POS100JT-523 zeichnen sich durch eine höhere Pulsbelastbarkeit und eine bessere thermische Stabilität aus als Kohleschichtwiderstände. Gegenüber Metallfilmwiderständen bieten sie oft eine höhere Leistung bei vergleichbarer Größe und eine robustere Oberflächenstruktur, was sie widerstandsfähiger gegen mechanische Beschädigungen macht. Ihre Temperaturkoeffizienten sind typischerweise höher als bei Präzisions-Metallfilmwiderständen, aber für viele Anwendungen im Leistungsbereich völlig ausreichend.
Kann der VIT POS100JT-523 dauerhaft mit 1 Watt belastet werden?
Die Angabe von 1 Watt ist die Nennleistung, die unter spezifischen Bedingungen (z.B. auf einer Leiterplatte mit ausreichender Wärmeableitung) erreicht werden kann. Für eine dauerhafte Betriebssicherheit wird empfohlen, die Belastung unterhalb der Nennleistung zu halten, insbesondere wenn die Wärmeableitung im Einbauumfeld begrenzt ist. Eine Faustregel ist, die Nennleistung um 50% zu reduzieren, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten.
Was bedeutet die axiale Anschlussform für die Anwendung?
Die axiale Anschlussform bedeutet, dass die Anschlussdrähte auf gegenüberliegenden Seiten des zylindrischen Widerstandskörpers austreten. Dies ist die klassische Form für bedrahtete Bauteile und ermöglicht eine einfache Bestückung auf Lochrastersystemen oder Leiterplatten durch Lötverfahren. Sie erlaubt auch eine flexible Anordnung in vielen Gehäusen.
Wie beeinflusst die 5% Toleranz die Schaltungsfunktion?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert abweichen kann. In vielen Anwendungen ist dies eine akzeptable Abweichung. Für Schaltungen, die eine extrem hohe Präzision erfordern (z.B. Kalibriergeräte, hochgenaue Analysatoren), wären Widerstände mit geringerer Toleranz (z.B. 1% oder 0,1%) die bessere Wahl. Für allgemeine Filter, Lastwiderstände oder Bias-Schaltungen ist 5% jedoch oft ausreichend.
Ist der Widerstand gegen Feuchtigkeit und Korrosion geschützt?
Die Metalloxid-Schicht selbst ist relativ robust. Die äußere Vergussmasse oder Lackierung des Widerstands bietet zusätzlichen Schutz gegen Umwelteinflüsse wie Feuchtigkeit und Staub. Für extreme Umgebungen, in denen eine hohe Schutzart erforderlich ist, können jedoch spezielle, industrietaugliche Widerstände mit noch robusterer Verkapselung notwendig sein.
Wo wird der VIT POS100JT-523 typischerweise in einem Netzteil eingesetzt?
In Netzteilen kann der VIT POS100JT-523 als Teil von Filterkreisen zur Glättung von Spannungen, als Lastwiderstand für Testzwecke oder zur Begrenzung von Einschaltströmen eingesetzt werden. Seine Leistungsklasse von 1 Watt macht ihn für moderate Stromstärken geeignet, und seine Stabilität sorgt für eine zuverlässige Funktion des Netzteils.
