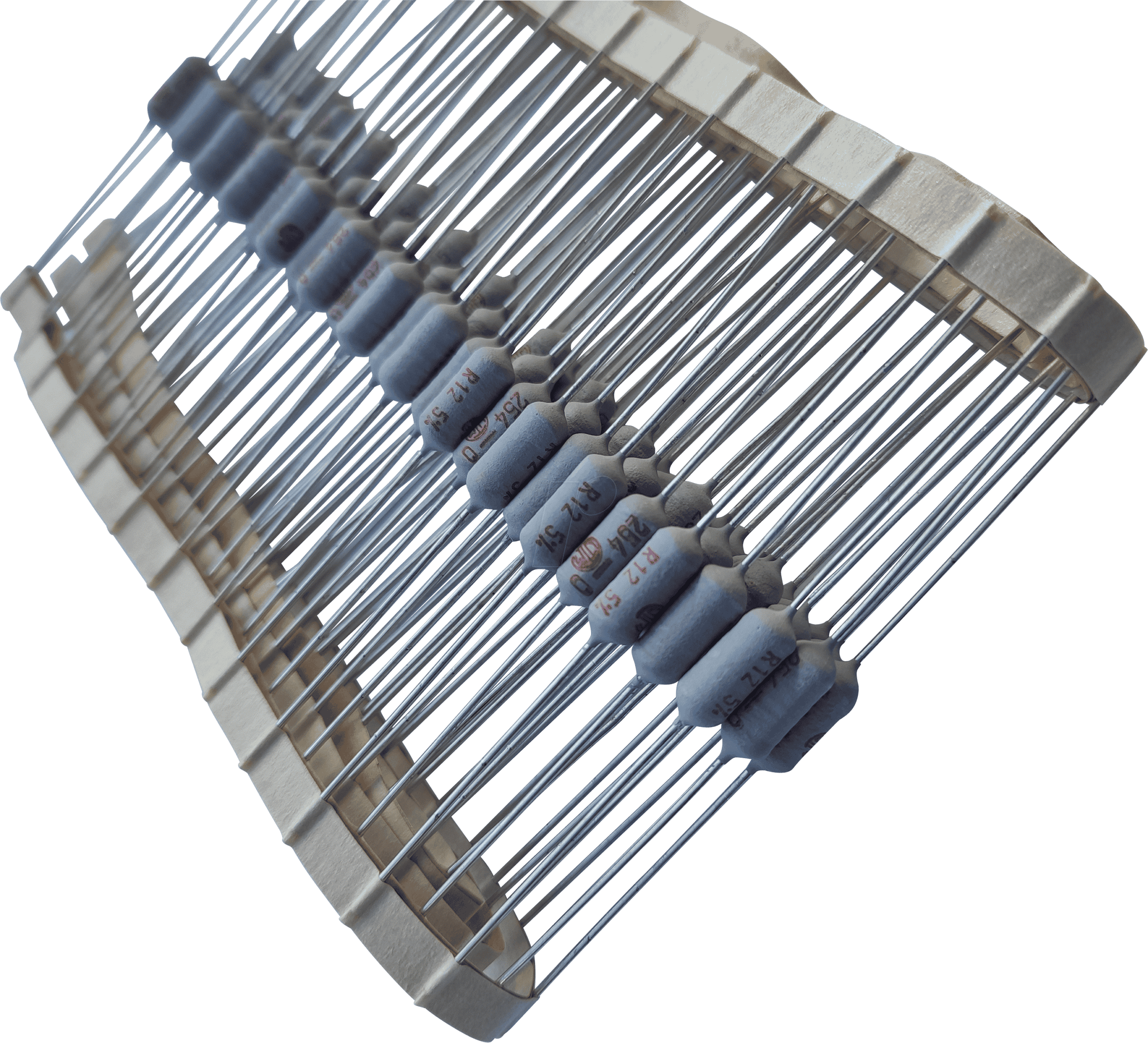

Leistungsstarke Präzision für anspruchsvolle Schaltungen: Der VIT CR254R22 Drahtwiderstand
Sie suchen nach einer zuverlässigen Komponente, um präzise Leistung zu steuern und unerwünschte Stromschwankungen in Ihren elektronischen Projekten zu minimieren? Der VIT CR254R22 Drahtwiderstand mit seinen axialen Anschlüssen, einer Leistungsklasse von 3 Watt und einem exakten Widerstandswert von 22 Ohm bei einer Toleranz von 5% ist die ideale Lösung für Ingenieure, Hobbyisten und Entwickler, die Wert auf Stabilität und Langlebigkeit legen.
Warum der VIT CR254R22 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Kohleschichtwiderständen bietet der VIT CR254R22 eine deutlich höhere Belastbarkeit und Temperaturbeständigkeit, was ihn für anspruchsvollere Anwendungen prädestiniert. Seine robuste Bauweise garantiert eine konsistente Widerstandsleistung auch unter schwierigen Betriebsbedingungen. Dies resultiert in einer verbesserten Schaltungsstabilität und einer längeren Lebensdauer Ihrer elektronischen Geräte.
Konstruktive Vorteile und Materialgüte
Der Kern des VIT CR254R22 bildet ein präzise gewickelter Draht, der auf einem keramischen Widerstandskörper aufgebracht ist. Dieses Design gewährleistet eine exzellente Wärmeableitung, was essenziell ist, um die Leistungsklasse von 3 Watt sicher zu handhaben. Die axialen Anschlussdrähte sind robust und ermöglichen eine einfache und sichere Integration in Leiterplatten. Die äußere Schutzschicht ist darauf ausgelegt, mechanischen Belastungen und Umwelteinflüssen standzuhalten.
Technische Spezifikationen und herausragende Eigenschaften
- Präziser Widerstandswert: Mit 22 Ohm bietet dieser Widerstand eine exakte Grundlage für viele Schaltungsdesigns, von Stromquellen bis hin zu Filteranwendungen.
- Hohe Belastbarkeit: Die 3 Watt Nennleistung ermöglichen den Einsatz in Applikationen, die eine signifikante Energieverarbeitung erfordern, ohne dabei die Lebensdauer des Bauteils zu beeinträchtigen.
- Eng getolerte Präzision: Eine Toleranz von 5% gewährleistet, dass der tatsächliche Widerstandswert stets innerhalb eines engen Bereichs um den Nennwert liegt, was für die Signalintegrität und Schaltungsperformance kritisch ist.
- Robuste Drahtwickel-Technologie: Diese Bauart ist bekannt für ihre geringe Induktivität und geringe Kapazität, was sie ideal für Hochfrequenzanwendungen macht, bei denen solche parasitären Effekte minimiert werden müssen.
- Hervorragende thermische Stabilität: Der keramische Kern und die sorgfältige Wicklung ermöglichen eine effiziente Wärmeabfuhr und gewährleisten eine gleichbleibende Widerstandsleistung über einen breiten Temperaturbereich.
- Axiale Anschlussdrähte: Standardisierte axiale Anschlüsse erleichtern die Montage auf Platinen durch gesteckte Verbindungen.
Umfangreiche Einsatzmöglichkeiten
Der VIT CR254R22 Drahtwiderstand findet breite Anwendung in vielfältigen elektronischen Systemen. Seine Fähigkeit, höhere Ströme und Spannungen zu verarbeiten, macht ihn zu einer zuverlässigen Wahl für:
- Stromversorgungen und Netzteile: Zur Stabilisierung von Spannungen und zur Strombegrenzung.
- Audio-Verstärker: In Ausgangsstufen oder als Lastwiderstand.
- Motorsteuerungen: Zur Begrenzung von Anlaufströmen oder als Bremswiderstand.
- Beleuchtungssysteme: Insbesondere in LED-Treibern zur präzisen Strombegrenzung.
- Labor- und Prüfaufbauten: Wo genaue und belastbare Widerstände benötigt werden.
- Industrielle Automatisierung: In Steuerungen und Überwachungssystemen.
- Hobby- und Prototypenbau: Für Projekte, die höhere Leistungsanforderungen stellen.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Drahtwiderstand |
| Modell | CR254R22 |
| Anschlussart | Axial |
| Leistungsklasse | 3 Watt (3W) |
| Nennwiderstand | 22 Ohm (Ω) |
| Toleranz | 5% |
| Widerstandsmaterial | Präzisionsdrahtwicklung auf Keramikkern |
| Gehäusematerial | Hitze- und feuchtigkeitsbeständige Isolierung |
| Anschlussdrähte | Verzinnter Kupferdraht für gute Lötbarkeit und Leitfähigkeit |
| Temperaturkoeffizient | Typischerweise gering aufgrund der Drahtwickel-Konstruktion, präzise Werte sind produktabhängig und können im Datenblatt eingesehen werden. Bietet jedoch eine deutlich bessere thermische Stabilität als viele andere Widerstandstypen. |
| Betriebstemperaturbereich | Breit, typischerweise von -55°C bis +155°C, abhängig von spezifischen Ausführungen und Belastung. Die 3W Nennleistung muss unter Berücksichtigung der Umgebungstemperatur und ausreichender Kühlung eingehalten werden. |
| Anwendungsgebiete | Leistungselektronik, Stromversorgungen, Audio-Schaltungen, Motorsteuerungen, Ladegeräte, Filteranwendungen. |
Häufig gestellte Fragen zu VIT CR254R22 – Drahtwiderstand, axial, 3W, 22 Ohm, 5%
Was bedeutet die Leistungsklasse von 3 Watt genau?
Die Leistungsklasse von 3 Watt gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) ohne Beschädigung oder signifikante Veränderung seiner Eigenschaften dissipieren kann. Eine Überschreitung dieser Leistung führt zu Überhitzung und potenzieller Zerstörung des Bauteils.
Ist die 5% Toleranz für präzise Schaltungen ausreichend?
Für viele Standardanwendungen ist eine 5% Toleranz vollkommen ausreichend. Für hochpräzise Schaltungen, wie sie in Messgeräten oder Frequenzschaltungen vorkommen, könnten Widerstände mit engeren Toleranzen (z.B. 1% oder 0,5%) notwendig sein. Der VIT CR254R22 bietet jedoch eine gute Balance zwischen Präzision und Kosteneffizienz für eine breite Palette von Applikationen.
Wie wichtig ist die Wärmeableitung für diesen Drahtwiderstand?
Die Wärmeableitung ist von entscheidender Bedeutung, um die angegebene Leistungsklasse von 3 Watt sicher nutzen zu können. Der Keramikkörper und die axiale Bauform unterstützen die Wärmeabfuhr, aber eine gute Belüftung oder die Montage auf einer Leiterplatte mit ausreichenden Kupferflächen zur Wärmeverteilung sind empfehlenswert, besonders bei Dauerbelastung.
Können diese Widerstände für Hochfrequenzanwendungen verwendet werden?
Drahtwiderstände haben im Allgemeinen eine geringe parasitäre Induktivität und Kapazität im Vergleich zu anderen Widerstandstypen. Dies macht sie für viele Hochfrequenzanwendungen gut geeignet, wo unerwünschte Frequenzantworten vermieden werden sollen. Für extrem hohe Frequenzen sind jedoch spezielle Hochfrequenzwiderstände optimiert.
Was ist der Unterschied zwischen einem Drahtwiderstand und einem Kohleschichtwiderstand?
Der Hauptunterschied liegt im Aufbau und den resultierenden Eigenschaften. Drahtwiderstände nutzen eine Wicklung aus Widerstandsdraht auf einem Keramikkern und sind dadurch belastbarer, thermisch stabiler und oft unempfindlicher gegenüber Spannungsspitzen. Kohleschichtwiderstände sind einfacher und kostengünstiger, aber oft weniger belastbar und thermisch instabil.
Wie kann ich sicherstellen, dass der Widerstand in meiner Schaltung nicht überhitzt?
Berechnen Sie die maximale Leistung, die der Widerstand in Ihrer Schaltung aufnehmen wird (Produkt aus Strom im Quadrat mal Widerstand, oder Spannung im Quadrat geteilt durch Widerstand). Stellen Sie sicher, dass dieser Wert deutlich unter der Nennleistung des Widerstands liegt (mindestens 50% Reserve empfohlen). Achten Sie auf ausreichende Luftzirkulation um den Widerstand und ggf. auf eine gute Wärmeableitung über die Leiterplatte.
Sind diese Widerstände für den Einsatz in kritischen Systemen mit hohen Zuverlässigkeitsanforderungen geeignet?
Ja, aufgrund ihrer robusten Konstruktion, der guten thermischen Stabilität und der präzisen Wicklung sind VIT Drahtwiderstände eine verlässliche Wahl für viele industrielle und professionelle Anwendungen, die eine hohe Zuverlässigkeit erfordern. Die genaue Eignung hängt jedoch immer von der spezifischen Anwendung und den Umgebungsbedingungen ab.
