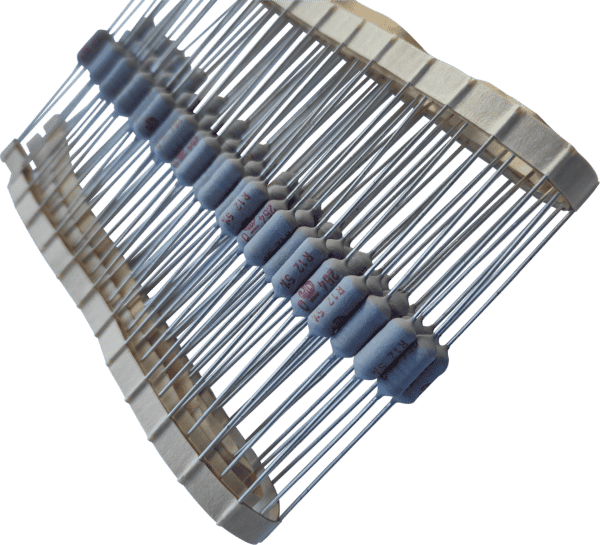

VIT CR254R180 – Axialer Drahtwiderstand für präzise Leistungssteuerung
Der VIT CR254R180 – ein axialer Drahtwiderstand mit 3W Leistung, 180 Ohm Nennwiderstand und einer Toleranz von 5% – ist die ideale Lösung für Elektronikentwickler, Servicetechniker und Hobbyisten, die eine zuverlässige und präzise Kontrolle elektrischer Ströme und Spannungen in ihren Schaltungen benötigen. Dieser Baustein wurde entwickelt, um spezifische Herausforderungen bei der Leistungsdissipation und der Signalformung zu meistern, indem er eine stabile Widerstandscharakteristik unter anspruchsvollen Betriebsbedingungen gewährleistet.
Überragende Leistung und Zuverlässigkeit für Ihre Schaltungen
Im Vergleich zu herkömmlichen Widerstandstypen bietet der VIT CR254R180 entscheidende Vorteile. Seine axiale Bauform und die robuste Konstruktion ermöglichen eine effiziente Wärmeableitung, was für die Langlebigkeit und die konstante Performance in Hochlastanwendungen unerlässlich ist. Die präzise gefertigte Wicklung aus speziellem Widerstandsdraht sorgt für eine exakte Einhaltung des Nennwiderstands von 180 Ohm mit einer akzeptablen Toleranz von 5%, was für viele Schaltungsdesigns eine ausreichende Genauigkeit darstellt. Die 3-Watt-Leistungsklasse qualifiziert ihn für den Einsatz in Bereichen, wo eine signifikante Energieumwandlung in Wärme stattfindet, ohne die Integrität des Widerstands zu gefährden.
Konstruktion und Materialgüte für Maximale Stabilität
Der VIT CR254R180 zeichnet sich durch seine hochwertige Konstruktion aus. Das Kernstück bildet eine Wicklung aus einem speziell ausgewählten Widerstandsdraht, dessen Zusammensetzung auf eine geringe Temperaturabhängigkeit des Widerstandswertes ausgelegt ist. Diese Eigenschaft minimiert unerwünschte Widerstandsänderungen bei Temperaturschwankungen, ein kritischer Faktor für die Stabilität von empfindlichen Schaltungen. Die axiale Anordnung der Anschlüsse erleichtert die Montage auf Leiterplatten und sorgt für eine gute mechanische Stabilität in der Schaltung. Die äußere Vergussmasse schützt die Wicklung vor Umwelteinflüssen wie Feuchtigkeit und Staub und trägt zusätzlich zur Wärmeabfuhr bei. Diese sorgfältige Materialauswahl und die präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit, auch unter Dauerbelastung.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des VIT CR254R180 eröffnet zahlreiche Einsatzmöglichkeiten in unterschiedlichen elektronischen Systemen:
- Netzteile und Ladegeräte: Zur Strombegrenzung, als Lastwiderstand oder zur Entladung von Kondensatoren.
- Audioverstärker: Als Teil von Lautstärkereglern, Schutzschaltungen oder zur Anpassung von Impedanzen.
- Motorsteuerungen: Zur Regulierung von Anlaufströmen oder zur Drehmomentbegrenzung.
- Beleuchtungstechnik: In Stromversorgungen für LEDs oder als Lastwiderstand in dimmbaren Systemen.
- Schutzschaltungen: Als Sicherungswiderstand oder zur Begrenzung von Überspannungen.
- Messtechnik: Als Präzisionswiderstand in Messketten, wo eine stabile Referenz benötigt wird.
- Labor und Prototypenbau: Ein unverzichtbarer Baustein für Tests, Entwicklungen und Reparaturen.
Technische Spezifikationen im Detail
Für eine klare Übersicht der Leistungsmerkmale und Abmessungen des VIT CR254R180 sind die folgenden technischen Daten relevant:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | VIT |
| Modellreihe | CR254R |
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 3 Watt (3W) |
| Nennwiderstand | 180 Ohm |
| Toleranz | ± 5% |
| Bauform | Axial bedrahtet |
| Maximale Betriebstemperatur | Typischerweise 155°C (abhängig von Vergussmaterial und Kühlung) |
| Temperaturkoeffizient | Gering, charakteristisch für Wickelwiderstände dieser Klasse (präzise Werte oft herstellerspezifisch und im Detaildatenblatt zu finden) |
| Gehäusematerial | Keramikkern mit hitzebeständigem Verguss |
| Anschlussdrähte | Verzinnter Kupferdraht für gute Lötbarkeit und Korrosionsbeständigkeit |
Vorteile des VIT CR254R180 gegenüber Standardlösungen
Der VIT CR254R180 hebt sich durch mehrere Faktoren von einfacheren Widerstandstypen ab:
- Hohe Impulsbelastbarkeit: Drahtwiderstände sind generell besser in der Lage, kurzzeitige Spitzenbelastungen zu absorbieren als Schichtwiderstände.
- Gute thermische Eigenschaften: Die Konstruktion mit Keramikkern und Vergussmasse ermöglicht eine effektive Wärmeableitung, was zu einer längeren Lebensdauer und stabileren Leistung führt.
- Stabilität bei hohen Temperaturen: Im Vergleich zu vielen anderen Widerstandstechnologien behalten Drahtwiderstände ihre Spezifikationen auch bei erhöhten Betriebstemperaturen besser bei.
- Geringe Induktivität und Kapazität: Bei der korrekten Auswahl und Anwendung können axiale Drahtwiderstände eine relativ niedrige parasitäre Induktivität und Kapazität aufweisen, was sie für bestimmte Hochfrequenzanwendungen geeignet macht.
- Robuste Bauweise: Die mechanische Belastbarkeit des Gehäuses und der Anschlüsse ist oft höher als bei filigraneren Bauformen.
- Kosteneffizienz für Leistungsklassen: Für Anwendungen, die 3W Leistung erfordern, bieten Drahtwiderstände oft das beste Preis-Leistungs-Verhältnis.
Häufig gestellte Fragen (FAQ) zum VIT CR254R180 – Drahtwiderstand, axial, 3W, 180 Ohm, 5%
F: Ist dieser Widerstand für den Einsatz in Hochfrequenzschaltungen geeignet?
Der VIT CR254R180 ist primär für Anwendungen im niedrigen bis mittleren Frequenzbereich konzipiert. Aufgrund seiner Wickelkonstruktion kann eine geringe parasitäre Induktivität vorhanden sein, die bei sehr hohen Frequenzen eine Rolle spielen kann. Für kritische Hochfrequenzanwendungen sollten speziell dafür entwickelte Widerstände mit geringer Induktivität und Kapazität in Betracht gezogen werden. Die tatsächliche Eignung hängt stark von der spezifischen Schaltung und dem Frequenzbereich ab.
F: Wie gut ist die Temperaturstabilität dieses Widerstands?
Axiale Drahtwiderstände wie der VIT CR254R180 bieten generell eine gute Temperaturstabilität. Das verwendete Widerstandsmaterial und die Wicklung sind darauf ausgelegt, die Änderung des Widerstandswertes bei Temperaturschwankungen zu minimieren. Die genauen Spezifikationen des Temperaturkoeffizienten (TCR) sind oft im detaillierten Datenblatt des Herstellers zu finden. Für die meisten Anwendungen, bei denen keine extremen Präzisionsanforderungen bestehen, ist die Stabilität ausreichend.
F: Welche maximale Umgebungstemperatur darf für den Betrieb angenommen werden?
Die Nennleistung von 3W ist typischerweise für eine bestimmte Umgebungstemperatur spezifiziert, oft um die 70°C. Bei höheren Umgebungstemperaturen muss die Leistung des Widerstands derating-mäßig reduziert werden, um eine Überhitzung und Beschädigung zu vermeiden. Die maximale Betriebstemperatur des Vergussmaterials und des Kerns liegt üblicherweise bei etwa 155°C. Es ist essenziell, die Leistungsreduktionskurven (Derating-Kurven) des Herstellers zu beachten, um den sicheren Betrieb zu gewährleisten.
F: Wie wichtig ist die 5% Toleranz für typische Anwendungen?
Eine Toleranz von 5% ist für eine breite Palette von elektronischen Anwendungen, einschließlich vieler Verbraucher- und Industrieanwendungen, vollkommen ausreichend. Sie ermöglicht eine kostengünstige Fertigung, während die Funktionalität der Schaltung erhalten bleibt. Für hochpräzise Messschaltungen oder kritische Schwingkreise könnten Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%) erforderlich sein. Der VIT CR254R180 eignet sich hervorragend für allgemeine Strom- und Spannungsregulierungsaufgaben, Lastwiderstände und als Teil von Schutzeinrichtungen.
F: Wie wird die Leistung von 3W am besten abgeführt?
Die 3W Nennleistung bedeutet, dass der Widerstand diese Leistung bei Nennbedingungen in Wärme umwandeln kann, ohne beschädigt zu werden. Eine effektive Wärmeabfuhr ist entscheidend für die Langlebigkeit und Stabilität. Dies kann durch ausreichende Luftzirkulation auf der Leiterplatte, die Verwendung von Kühlkörpern (falls die Anwendung sehr hohe oder Dauerbelastungen vorsieht) oder durch die Montage auf einer großflächigen Kupferbahn auf der Platine erreicht werden. Die axiale Bauform unterstützt die Wärmeableitung durch Konvektion und Leitung.
F: Kann dieser Widerstand als Sicherung verwendet werden?
Während Drahtwiderstände eine gewisse Überlastfestigkeit aufweisen, sind sie nicht als primäre Sicherungselemente konzipiert. Sie können bei Überlastung durchbrennen, aber die Charakteristik des Durchbrennens ist nicht immer so eindeutig und schnell wie bei einer dedizierten Schmelzsicherung. Sie können jedoch als zusätzliche Schutzkomponente in Kombination mit einer Sicherung dienen oder zur Strombegrenzung in Schaltungen eingesetzt werden, wo ein kontrolliertes Verhalten bei einer definierten Überlast erwünscht ist.
F: Welche Art von Widerstandsdraht wird typischerweise in solchen Bauteilen verwendet?
Für Hochleistungs-Drahtwiderstände werden in der Regel Legierungen auf Nickel-Chrom-Basis (z.B. Nichrom) oder Kupfer-Nickel-Basis verwendet. Diese Legierungen zeichnen sich durch einen hohen spezifischen Widerstand, eine gute Korrosionsbeständigkeit und einen relativ geringen Temperaturkoeffizienten aus. Die genaue Legierungszusammensetzung ist entscheidend für die Leistungseigenschaften, wie z.B. die Temperaturstabilität und die maximale Betriebstemperatur.
