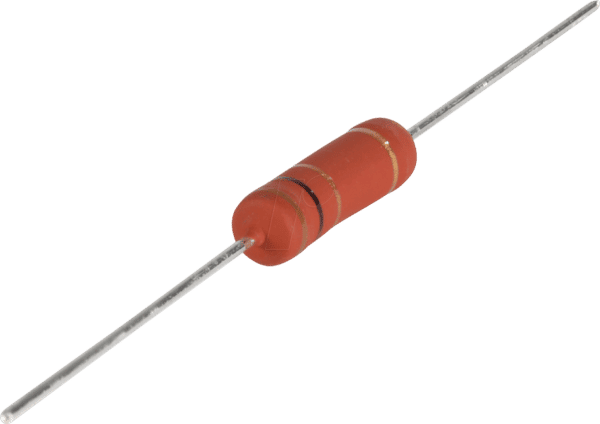

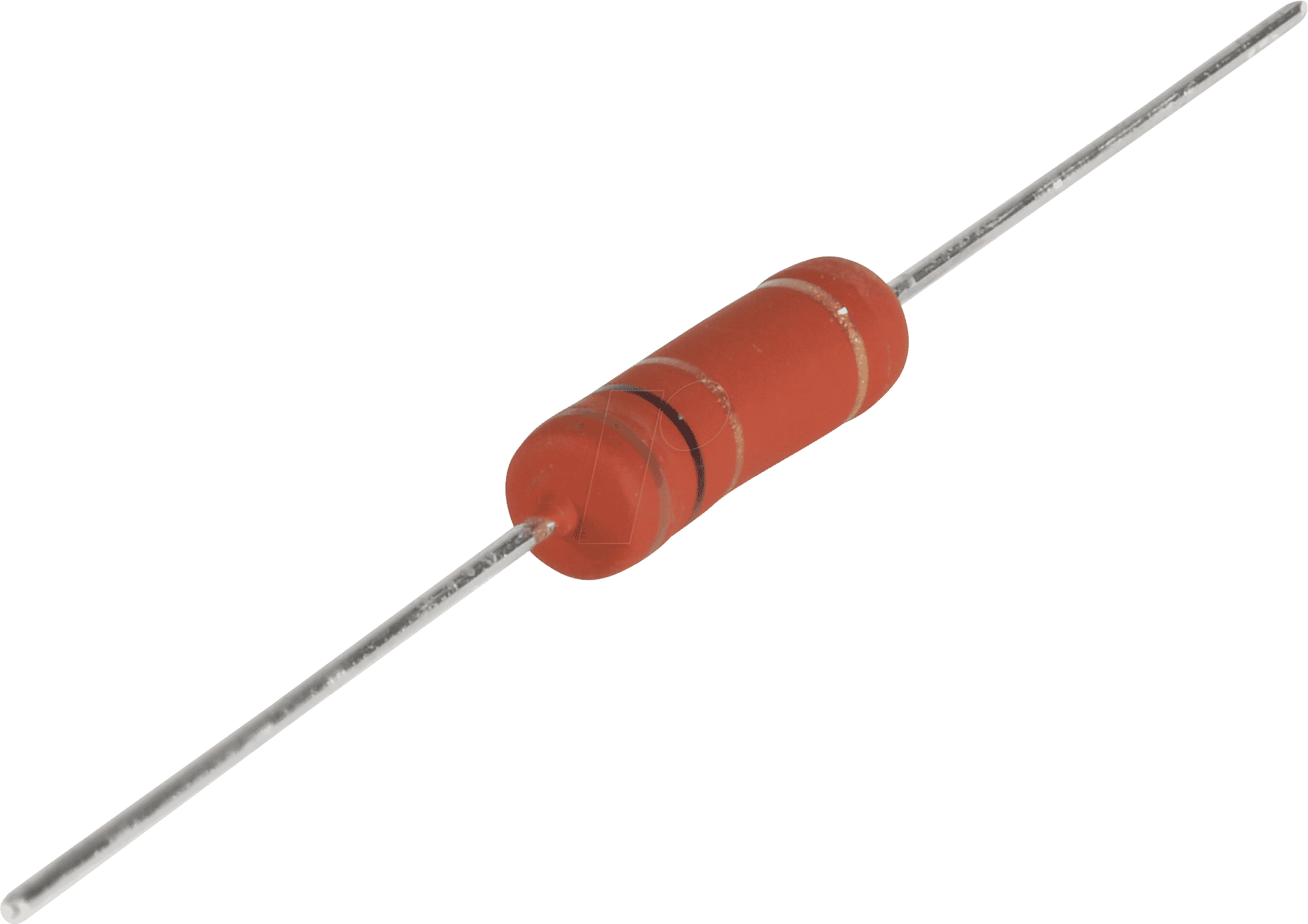

Präzise Widerstandsleistung für anspruchsvolle Schaltungen: VIS PR0300020562
Suchen Sie einen zuverlässigen und präzisen Widerstand für Ihre elektronischen Projekte, der auch unter hoher Last stabile Ergebnisse liefert? Der VIS PR0300020562 – ein axialer Metallschichtwiderstand mit 560 Ohm und einer Leistung von 3 Watt bei einer Toleranz von 5% – ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die höchste Anforderungen an die Signalintegrität und Schaltungsstabilität stellen. Er übertrifft Standardlösungen durch seine robuste Bauweise, die präzise Metallschichttechnologie und seine Fähigkeit, auch bei anspruchsvollen Betriebsbedingungen konstant zu performen.
Überlegene Technologie und Zuverlässigkeit
Der Kern des VIS PR0300020562 Widerstands liegt in seiner fortschrittlichen Metallschichttechnologie. Im Gegensatz zu Kohleschichtwiderständen, die anfälliger für Temperaturschwankungen und Alterung sind, bietet die Metallschicht eine überlegene Stabilität und Präzision über einen weiten Temperaturbereich. Dies ist entscheidend für Anwendungen, bei denen exakte Widerstandswerte für die Funktion und Lebensdauer der gesamten Schaltung unerlässlich sind. Die 3-Watt-Leistungsklasse ermöglicht den Einsatz in Stromversorgungen, Verstärkerschaltungen und anderen Bereichen, in denen signifikante Energie abgeführt werden muss, ohne die Lebensdauer des Bauteils zu beeinträchtigen. Die axiale Bauform mit 5% Toleranz bietet eine hervorragende Balance zwischen Präzision und Kosteneffizienz, was ihn zu einer bevorzugten Wahl für eine Vielzahl von Schaltungsdesigns macht.
Konstruktion und Materialqualitäten
Die Konstruktion des VIS PR0300020562 Widerstands ist auf Langlebigkeit und Performance ausgelegt. Die Metallschicht wird sorgfältig auf einem keramischen Träger aufgebracht, was eine hervorragende Wärmeableitung gewährleistet. Diese Eigenschaft ist entscheidend, um Überhitzung und damit verbundene Leistungseinbußen oder Ausfälle zu verhindern. Die Gehäusematerialien sind robust und widerstandsfähig gegen Umwelteinflüsse, während die axialen Anschlüsse eine einfache und sichere Lötverbindung in Printplatten ermöglichen. Die 5% Toleranz bedeutet, dass der tatsächliche Widerstandswert innerhalb von ±5% des Nennwertes von 560 Ohm liegt, was für viele Standardanwendungen vollkommen ausreichend ist und gleichzeitig eine Kosteneffizienz im Vergleich zu engtoleranteren Bauteilen bietet.
Vielseitige Einsatzgebiete in der Elektronik
Die breite Anwendbarkeit des VIS PR0300020562 macht ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von elektronischen Anwendungen. Seine Fähigkeit, 3 Watt zu verarbeiten, kombiniert mit der Präzision der Metallschicht, macht ihn ideal für:
- Netzteile und Spannungsregler: Als Teil von Filterkreisen oder zur Begrenzung von Spitzenströmen.
- Audio- und Verstärkerschaltungen: Zur präzisen Einstellung von Gain, zur Lastanpassung oder als Teil von Entkopplungsschaltungen.
- Labor- und Messgeräte: Wo Stabilität und Genauigkeit der Schaltungsparameter oberste Priorität haben.
- Industrielle Steuerungen: In Umgebungen, die eine hohe Zuverlässigkeit und Langlebigkeit erfordern.
- DIY-Elektronik und Prototyping: Bietet eine zuverlässige und kostengünstige Lösung für eine Vielzahl von Schaltungsentwürfen.
- Beleuchtungstechnik: Als Strombegrenzer für LEDs oder in steuerungstechnischen Applikationen.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller-Artikelnummer | VIS PR0300020562 |
| Widerstandstyp | Metallschicht |
| Nennwiderstand | 560 Ohm |
| Leistungsklasse | 3 Watt |
| Toleranz | 5% |
| Anschlussart | Axial |
| Material der Widerstandsschicht | Präzise abgelagerte Metalllegierung |
| Trägermaterial | Hochwertiges Keramiksubstrat für optimale Wärmeableitung |
| Gehäusematerial | Flammhemmendes und isolierendes Epoxidharz |
| Temperaturkoeffizient | Typischerweise sehr gering bei Metallschichtwiderständen, optimiert für Stabilität (genauer Wert herstellerspezifisch, aber deutlich besser als Kohleschicht) |
| Einsatztemperatur-Bereich | Breit, typischerweise von -55°C bis +155°C, gewährleistet Zuverlässigkeit unter verschiedenen Umweltbedingungen |
| Abmessungen (ungefähre Angabe, je nach Ausführung) | Durchmesser: ca. 5 mm, Länge des Körpers: ca. 12 mm, Achsenlänge: ca. 30 mm |
| Isolationswiderstand | Sehr hoch, typischerweise >1 GOhm |
| Maximale Betriebsspannung | Abhängig vom spezifischen Design, aber ausreichend dimensioniert für die 3W Leistungsklasse in typischen Anwendungen |
FAQ – Häufig gestellte Fragen zu VIS PR0300020562 – Widerstand, Metallschicht, 560 Ohm, axial, 3 W, 5%
Was unterscheidet einen Metallschichtwiderstand von einem Kohleschichtwiderstand?
Metallschichtwiderstände wie der VIS PR0300020562 nutzen eine dünne Schicht einer Metalllegierung als Widerstandselement. Dies führt zu einer höheren Präzision, besseren Stabilität über verschiedene Temperaturen und eine geringere Neigung zu Rauschen im Vergleich zu Kohleschichtwiderständen, die eine Schicht aus Kohlenstoff verwenden. Diese Eigenschaften machen Metallschichtwiderstände ideal für präzisere und anspruchsvollere Schaltungen.
Ist die 5% Toleranz für meine Anwendung ausreichend?
Eine Toleranz von 5% ist für eine Vielzahl von Standardanwendungen, wie z.B. Netzteilfilterung, grundlegende Verstärkerschaltungen oder allgemeine Stromkreissteuerung, vollkommen ausreichend. Für hochpräzise Messinstrumente, Frequenzweichen mit sehr engen Spezifikationen oder anspruchsvolle Analogschaltungen könnten engere Toleranzen (z.B. 1% oder 0,1%) erforderlich sein. Der VIS PR0300020562 bietet hier eine exzellente Balance aus Präzision und Wirtschaftlichkeit.
Kann der VIS PR0300020562 Dauerbelastungen von 3 Watt standhalten?
Ja, der VIS PR0300020562 ist für eine Nennleistung von 3 Watt ausgelegt. Dies bedeutet, dass er unter kontinuierlicher Belastung bei oder unterhalb dieser Leistungstemperatur aufrechterhalten kann, ohne überhitzt zu werden oder seine Spezifikationen signifikant zu beeinträchtigen. Es ist jedoch ratsam, eine gewisse Leistungsreserve einzuplanen, um die Lebensdauer und Zuverlässigkeit weiter zu erhöhen, insbesondere in Umgebungen mit erhöhter Umgebungstemperatur.
Wie wird die axiale Bauform am besten verwendet?
Die axiale Bauform mit den beiden freiliegenden Anschlussdrähten ist optimal für das direkte Einlöten in Printplatten (PCB). Die Drähte können durch vorgebohrte Löcher geführt und auf der gegenüberliegenden Seite verlötet werden. Dies bietet eine mechanisch stabile und elektrisch zuverlässige Verbindung. Für höhere Strombelastungen oder zur Verbesserung der Wärmeableitung können die Anschlussdrähte auch verlängert und mit einer Steckverbindung versehen werden.
Was bedeutet die Angabe „Metallschicht“ im Detail?
Die „Metallschicht“ bezieht sich auf die Art und Weise, wie der Widerstandswert erzeugt wird. Eine dünne, gleichmäßige Schicht aus einer speziellen Metalllegierung wird auf einen zylindrischen keramischen Körper aufgedampft oder aufgesputtert. Durch präzises Abtragen (z.B. durch Laserschneiden) dieser Schicht wird der exakte Widerstandswert eingestellt. Diese Methode ermöglicht eine sehr gute Homogenität der Widerstandsschicht, was zu den erwähnten Vorteilen in Bezug auf Stabilität und Präzision führt.
Welchen Einfluss hat die Leistungsklasse von 3 Watt auf die Schaltung?
Die Leistungsklasse von 3 Watt gibt an, wie viel Energie der Widerstand als Wärme ableiten kann, ohne beschädigt zu werden. Eine höhere Leistungsklasse ermöglicht den Einsatz in Schaltungen, bei denen höhere Ströme fließen oder größere Spannungsabfälle auftreten. Dies kann die Notwendigkeit von Parallelschaltungen mehrerer Widerstände reduzieren und somit den Platzbedarf und die Komplexität der Schaltung verringern. Der VIS PR0300020562 ist somit geeignet für Anwendungen, die eine etwas robustere Leistungskomponente erfordern als Standard 1/4-Watt- oder 1/2-Watt-Widerstände.
Kann dieser Widerstand in Hochfrequenzanwendungen eingesetzt werden?
Metallschichtwiderstände weisen generell geringere parasitäre Kapazitäten und Induktivitäten auf als andere Widerstandstypen, was sie für bestimmte Hochfrequenzanwendungen geeignet macht. Die genaue Eignung hängt jedoch stark von der spezifischen Frequenz, der Impedanzanpassung und den Anforderungen der Schaltung ab. Für sehr kritische HF-Designs, die spezifische HF-Widerstände erfordern, sollten jedoch detailliertere Spezifikationen bezüglich parasitärer Effekte konsultiert werden.
