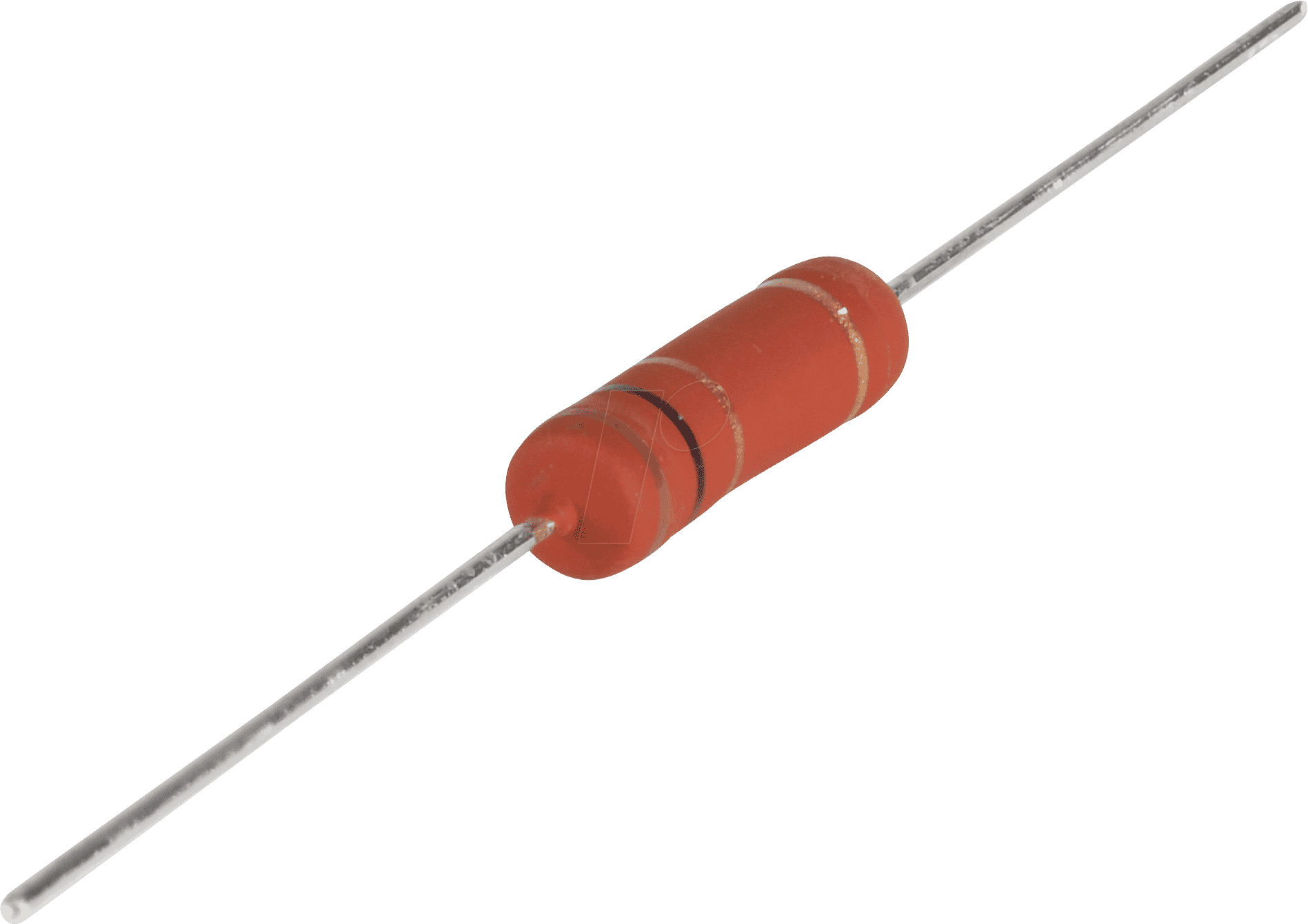

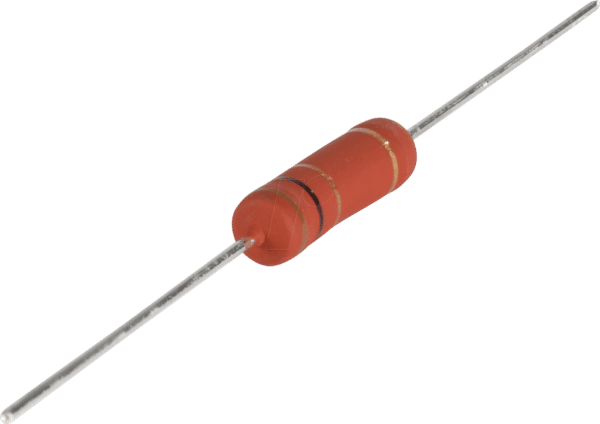

Präzision für anspruchsvolle Schaltungen: VIS PR030002022 Metallschichtwiderstand
Sie benötigen einen zuverlässigen Baustein für Ihre elektronischen Schaltungen, der präzise Ergebnisse garantiert und auch unter Last stabil bleibt? Der VIS PR030002022 Metallschichtwiderstand mit 2,2 Ohm ist die ideale Lösung für Entwickler, Hobbyisten und Profis, die höchste Ansprüche an die Qualität und Leistung ihrer Komponenten stellen. Dieses Bauteil wurde entwickelt, um die Genauigkeit Ihrer Designs zu maximieren und unerwünschte Leistungseinbußen zu minimieren.
Überlegene Leistung durch Metallschicht-Technologie
Im Vergleich zu herkömmlichen Kohleschichtwiderständen bietet die Metallschichttechnologie des VIS PR030002022 entscheidende Vorteile, die ihn zur überlegenen Wahl machen. Die feine Metallschicht, auf die eine präzise Widerstandsbahn aufgebracht wird, ermöglicht eine deutlich geringere Toleranz und eine höhere Stabilität über einen weiten Temperaturbereich. Dies ist für Anwendungen unerlässlich, bei denen selbst kleinste Abweichungen die Funktionalität beeinflussen können, wie beispielsweise in präzisen Messschaltungen, Audioverstärkern oder anspruchsvollen Filterkreisen.
Axial-Bauform für vielseitige Integration
Die axiale Bauform des Widerstands VIS PR030002022 ist ein weiteres Merkmal, das seine Anwendungsbreite erhöht. Die Anschlüsse sind an den beiden Stirnseiten des zylindrischen Widerstandskörpers angebracht, was eine einfache und sichere Montage auf Leiterplatten (PCBs) durch Durchsteckmontage (THT – Through-Hole Technology) ermöglicht. Diese Bauform ist seit Jahrzehnten ein Standard in der Elektronikfertigung und gewährleistet eine robuste mechanische Verbindung sowie eine gute Wärmeabfuhr über die Beinchen.
Belastbarkeit und Präzision vereint
Mit einer Nennleistung von 3 Watt und einer engen Toleranz von 5% ist der VIS PR030002022 nicht nur präzise, sondern auch robust genug für diverse Einsatzzwecke. Diese Kombination erlaubt den Einsatz in Schaltungen, die moderate Leistungspegel verarbeiten müssen, ohne dass die Präzision der Widerstandsfunktion beeinträchtigt wird. Ob als Lastwiderstand, Strommesswiderstand oder Teil eines Spannungsteilers, dieser Widerstand liefert konsistente und verlässliche Ergebnisse.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Widerstand |
| Widerstandsmaterial | Metallschicht |
| Nennwiderstand | 2,2 Ohm |
| Toleranz | 5% |
| Leistung | 3 W (Watt) |
| Bauform | Axial |
| Anschlusstyp | Durchsteckmontage (THT) |
| Temperaturkoeffizient | Typisch gering, charakteristisch für Metallschichttechnologie |
| Betriebstemperaturbereich | Umfassend, geeignet für industrielle und professionelle Anwendungen |
| Isolationsmaterial | Hochwertige Keramikkörper mit schützender Beschichtung |
| Anwendungsspektrum | Universell einsetzbar in Audio-, Netzteil-, Mess- und Steuertechnik |
Die Vorteile des VIS PR030002022 im Überblick
- Hohe Präzision: Die Metallschicht sorgt für eine exakte Einhaltung des Nennwiderstands von 2,2 Ohm mit einer Toleranz von 5%.
- Stabilität: Geringer Temperaturkoeffizient gewährleistet eine konstante Widerstandsleistung auch bei Temperaturschwankungen.
- Zuverlässigkeit: Robuste Bauweise und hochwertige Materialien garantieren eine lange Lebensdauer und Fehlfunktionssicherheit.
- Vielseitigkeit: Die axiale Bauform ermöglicht einfache Integration in diverse Schaltungen mittels Durchsteckmontage.
- Belastbarkeit: Mit 3 Watt Leistung kann der Widerstand auch moderate Strombelastungen aufnehmen, ohne seine Spezifikationen zu verlieren.
- Kosteneffizienz: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle und anspruchsvolle Hobby-Projekte.
- Rauscharmut: Metallschichtwiderstände weisen in der Regel geringere thermische und elektrische Rauschanteile auf als Kohleschichtwiderstände, was für empfindliche Schaltungen von Vorteil ist.
Einsatzgebiete und Anwendungsbeispiele
Der VIS PR030002022 Widerstand findet breite Anwendung in zahlreichen elektronischen Geräten und Systemen. Seine präzisen Eigenschaften machen ihn zu einer exzellenten Wahl für:
- Netzteile: Als Lastwiderstand zur Stabilisierung von Spannungen oder zur Überwachung von Stromflüssen.
- Audio-Schaltungen: In Verstärkerendstufen oder Vorverstärkern, wo präzise Signalpfade und geringes Rauschen essenziell sind.
- Messtechnik: Als Teil von präzisen Spannungsteilern oder als Referenzwiderstand in Messinstrumenten.
- Filter-Schaltungen: Zur exakten Einstellung von Grenzfrequenzen in Tiefpass-, Hochpass- oder Bandpassfiltern.
- Stromregelungen: In Schaltungen zur Begrenzung oder Regelung von Stromstärken.
- Prototyping und Entwicklung: Ein unverzichtbarer Standardbaustein für alle Arten von Schaltungsdesign und -testing.
Tiefergehende Einblicke in die Metallschicht-Technologie
Die Herstellung von Metallschichtwiderständen ist ein komplexer Prozess, der höchste Präzision erfordert und zu den überlegenen Eigenschaften dieses Bauteiltyps beiträgt. Zunächst wird ein keramischer Körper, typischerweise aus Aluminiumoxid (Al₂O₃), als Substrat verwendet. Dieser Körper wird anschließend mit einer dünnen Schicht eines Metalls oder einer Metalllegierung, wie z.B. Nickel-Chrom (NiCr), bedampft oder auf andere Weise aufgetragen. Diese Metallschicht bildet den eigentlichen Widerstandskörper. Um den gewünschten Widerstandswert zu erzielen, wird die Metallschicht anschließend durch Präzisionslaserabtrag (Trimmen) modifiziert. Dabei wird ein Teil der Metallschicht so abgetragen, dass eine spiralförmige Bahn entsteht, die die effektive Länge und damit den Widerstandswert exakt bestimmt. Die Dicke und Zusammensetzung der Metallschicht sowie die Geometrie der abgetragenen Bahn sind entscheidend für die Präzision des Endprodukts. Nach dem Trimmen wird die so erzeugte Widerstandsbahn mit einer schützenden Lackschicht überzogen, die vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beschädigung schützt. Die axialen Anschlussdrähte werden dann mittels Lötung oder mechanischer Fixierung am Körper befestigt. Dieses aufwendige Herstellungsverfahren erklärt die höhere Genauigkeit und Stabilität von Metallschichtwiderständen im Vergleich zu einfacheren Technologien.
Warum 2,2 Ohm und 5% Toleranz?
Der Nennwiderstand von 2,2 Ohm ist ein häufig benötigter Wert in vielen elektronischen Schaltungen. Er bietet einen guten Kompromiss zwischen der Begrenzung von Stromflüssen und der Minimierung von Spannungsabfällen. In Kombination mit der 5%igen Toleranz ist dieser Widerstand für eine breite Palette von Anwendungen geeignet, bei denen eine moderate bis hohe Genauigkeit erforderlich ist. Für Anwendungen, die eine noch höhere Präzision erfordern, sind selbstverständlich auch Widerstände mit geringeren Toleranzen (z.B. 1% oder 0,1%) verfügbar. Die 3 Watt Leistungsklasse positioniert diesen Widerstand als ein robustes Bauteil, das für permanente Betriebsbedingungen ausgelegt ist, ohne übermäßig warm zu werden oder zu degradieren.
FAQ – Häufig gestellte Fragen zu VIS PR030002022 – Widerstand, Metallschicht, 2,2 Ohm, axial, 3 W, 5%
Was bedeutet „Metallschicht“ bei einem Widerstand?
Metallschicht bedeutet, dass der Widerstandskörper aus einer sehr dünnen Schicht eines Metalls oder einer Metalllegierung besteht, die auf einem isolierenden Trägermaterial (oft Keramik) aufgebracht ist. Diese Technologie ermöglicht höhere Präzision, bessere Stabilität bei Temperaturschwankungen und geringeres Rauschen im Vergleich zu älteren Technologien wie Kohleschichtwiderständen.
Ist der VIS PR030002022 für Hochfrequenzanwendungen geeignet?
Für die meisten gängigen Hochfrequenzanwendungen ist dieser Widerstand aufgrund seiner axialen Bauform und der Metallschichttechnologie gut geeignet. Die parasitären Induktivitäten und Kapazitäten sind bei dieser Bauform in der Regel gering und gut beherrschbar. Für extrem kritische HF-Designs können jedoch speziell dafür entwickelte SMD-Widerstände oder Widerstände mit angepasster Geometrie vorteilhafter sein.
Wie wird die Leistung von 3 Watt in der Praxis berücksichtigt?
Die Angabe von 3 Watt bezieht sich auf die maximale Leistung, die der Widerstand dauerhaft umsetzen kann, ohne zu überhitzen oder beschädigt zu werden. Bei der Schaltungsentwicklung muss sichergestellt werden, dass die tatsächlich im Betrieb auftretende Leistung (berechnet als P = V² / R oder P = I² R) unter dieser Grenze liegt. Oft ist es ratsam, eine Sicherheitsmarge einzuplanen, indem man Widerstände wählt, deren Nennleistung doppelt so hoch ist wie die erwartete Verlustleistung.
Ist die 5%ige Toleranz für alle Anwendungen ausreichend?
Eine Toleranz von 5% ist für die meisten Hobby- und Standardanwendungen in der Elektronik vollkommen ausreichend. Für präzise Messschaltungen, kritische Filter oder hochgenaue Spannungsreferenzen sind jedoch Widerstände mit einer geringeren Toleranz, wie z.B. 1% oder sogar 0,5%, empfehlenswert.
Kann dieser Widerstand parallel oder in Serie geschaltet werden, um andere Werte zu erzielen?
Ja, Widerstände können sowohl parallel als auch in Serie geschaltet werden, um gewünschte Gesamtwiderstandswerte zu erzielen. Bei einer Reihenschaltung addieren sich die Widerstandswerte (R_gesamt = R1 + R2 + …), während sich bei einer Parallelschaltung die Kehrwerte addieren (1/R_gesamt = 1/R1 + 1/R2 + …). Bei Reihenschaltungen müssen jedoch die Leistungsgrenzen der einzelnen Widerstände beachtet werden, falls einer stärker belastet wird als die anderen.
Welche Art von Schutzkappe hat dieser Widerstand?
Der VIS PR030002022 ist mit einer robusten, isolierenden Beschichtung versehen, die typischerweise aus einem Epoxidharz oder einem ähnlichen Polymerlack besteht. Diese Beschichtung schützt den inneren Metallschichtwiderstand vor mechanischen Beschädigungen, Feuchtigkeit und Verunreinigungen, was zu seiner Langlebigkeit beiträgt.
Woher weiß ich, ob dieser Widerstand der richtige für mein Projekt ist?
Um festzustellen, ob dieser Widerstand geeignet ist, vergleichen Sie seine Spezifikationen (2,2 Ohm, 3W, 5% Toleranz, axiale Bauform) mit den Anforderungen Ihres Schaltungsdesigns. Berücksichtigen Sie die benötigte Stromstärke, Spannung und die erforderliche Präzision. Wenn diese Werte mit den Spezifikationen des Widerstands übereinstimmen oder diese übertreffen, ist er eine gute Wahl. Im Zweifelsfall ist es immer ratsam, das Schaltungsdesign anhand von Datenblättern und Berechnungen zu überprüfen oder einen Experten zu konsultieren.
