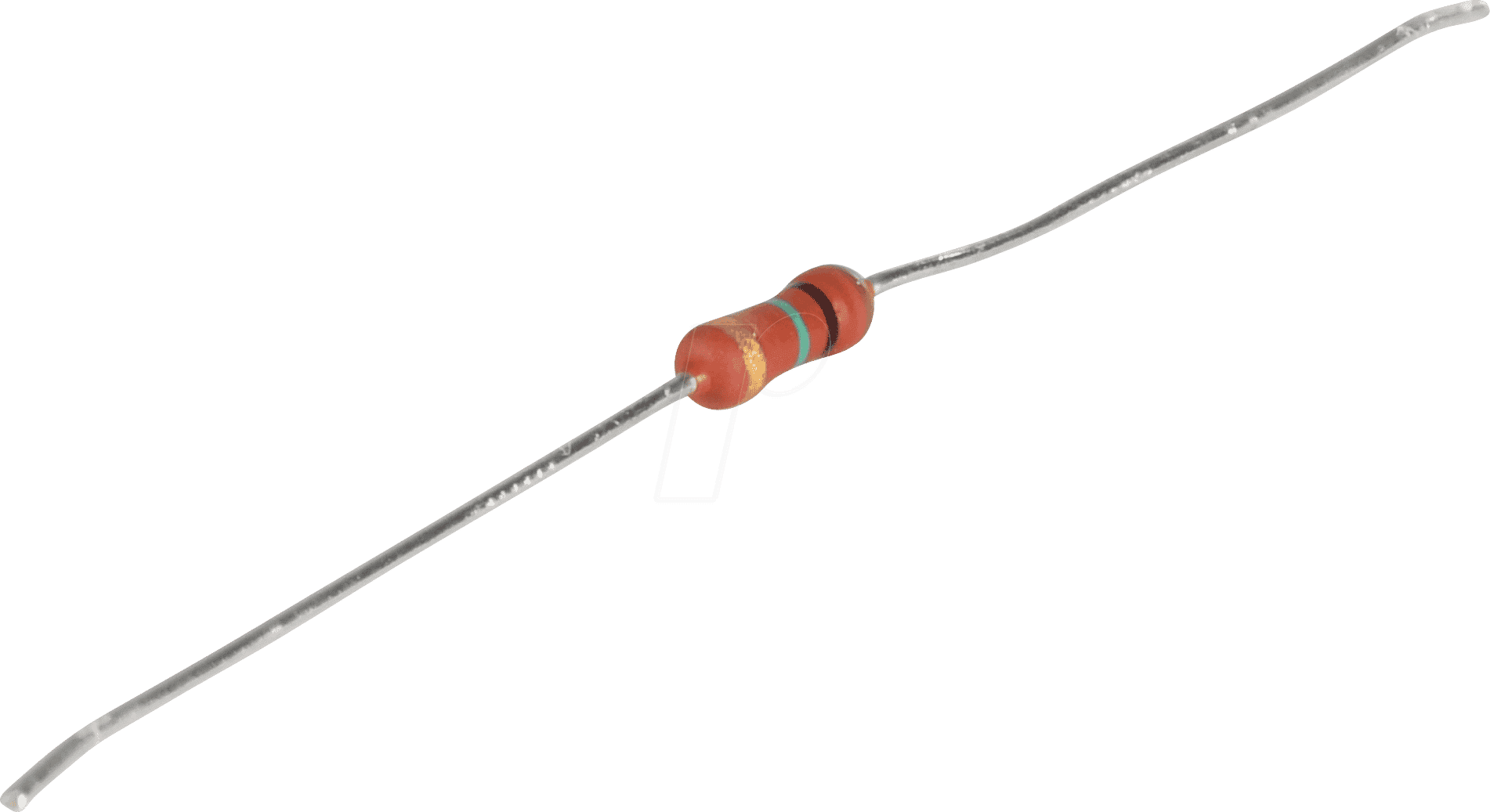

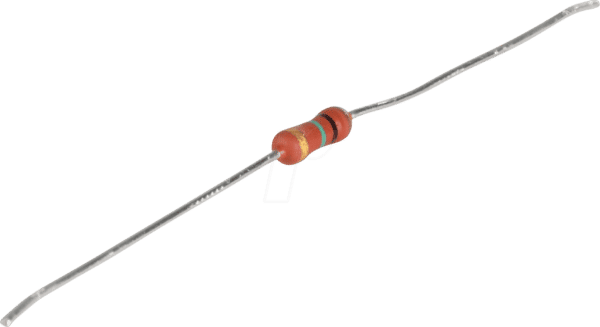

Präzision und Stabilität für Ihre Elektronikprojekte: Der VIS PR010001047 Metallschichtwiderstand
Sie suchen nach einer zuverlässigen Komponente für präzise Spannungsteilung, Strombegrenzung oder Filterapplikationen in Ihren anspruchsvollen elektronischen Schaltungen? Der VIS PR010001047 Widerstand mit Metallschicht ist die ideale Lösung für Ingenieure, Hobbyisten und industrielle Anwender, die Wert auf Genauigkeit, thermische Stabilität und Langlebigkeit legen. Seine exakte Widerstandsberechnung von 4,7 Ohm bei einer Leistung von 1 Watt und einer Toleranz von 5% stellt sicher, dass Ihre Designs stets den erwarteten Parametern entsprechen.
Herausragende Eigenschaften des VIS PR010001047
Der VIS PR010001047 übertrifft Standardlösungen durch seine fortschrittliche Metallschichttechnologie. Diese Bauweise ermöglicht eine deutlich geringere induktive und kapazitive Kopplung im Vergleich zu Kohleschichtwiderständen. Die feine Metallschicht sorgt für eine gleichmäßige Widerstandsverteilung und somit für eine hohe Langzeitstabilität und geringen Temperaturkoeffizienten. Dies ist entscheidend für Applikationen, bei denen selbst minimale Abweichungen die Funktionalität beeinträchtigen könnten.
- Hohe Präzision: Mit einer Toleranz von 5% liefert dieser Widerstand konsistente und zuverlässige Ergebnisse in Ihrer Schaltung, was für kritische Mess- und Regelkreise unerlässlich ist.
- Ausgezeichnete thermische Stabilität: Die Metallschichttechnologie minimiert Änderungen des Widerstandswertes bei Temperaturschwankungen, was eine konstante Leistung über einen breiten Temperaturbereich gewährleistet.
- Zuverlässige Leistung: Die robuste Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer und Widerstandsfähigkeit gegen mechanische Belastungen.
- Geringe Induktivität und Kapazität: Dies ist entscheidend für Hochfrequenzanwendungen und schnelle Schaltungen, wo unerwünschte parasitäre Effekte vermieden werden müssen.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Audioelektronik, Stromversorgung, Messtechnik oder im Modellbau – dieser Widerstand ist eine universell einsetzbare Komponente.
- Einfache Integration: Die axialen Anschlussdrähte ermöglichen eine unkomplizierte Montage in Durchsteckmontage (THT) auf Leiterplatten.
Anwendungsgebiete und technische Überlegenheit
Der VIS PR010001047 Metallschichtwiderstand ist ein Eckpfeiler für präzise Schaltungsdesigns. Seine geringe parasitäre Induktivität und Kapazität machen ihn zur bevorzugten Wahl in Bereichen wie:
- Audioverstärker: Für exakte Pegelanpassungen und Filterkreise, die eine unverfälschte Signalwiedergabe erfordern.
- Stromversorgungen: Zur Stabilisierung von Spannungen und zur Stromregelung in linearen und geschalteten Netzteilen.
- Messtechnik: Als Präzisionswiderstand in Messbrücken und Kalibrierungsgeräten, wo höchste Genauigkeit gefordert ist.
- Filterdesign: In Tiefpass-, Hochpass- und Bandpassfiltern zur präzisen Formung des Frequenzgangs.
- Steuerungssysteme: In Regelkreisen zur präzisen Rückkopplung und Signalverarbeitung.
- Moderne digitale Schaltungen: Wo schnelle Signalflanken und geringe Laufzeitverzögerungen kritisch sind.
Die Metallschicht auf einem keramischen Trägermaterial sorgt für eine gleichmäßige Verteilung des Stromflusses und eine effektive Wärmeabfuhr, was die Belastbarkeit und Lebensdauer des Widerstands im Vergleich zu Kohleschichtwiderständen signifikant erhöht. Die präzise aufgetragene Metalllegierung ermöglicht dabei die exakte Einstellung des Nennwiderstandes von 4,7 Ohm mit einer ausgezeichneten Reproduzierbarkeit.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit und Zuverlässigkeit des VIS PR010001047 ergeben sich aus seiner durchdachten Konstruktion:
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | VIS PR010001047 |
| Widerstandstyp | Metallschichtwiderstand |
| Nennwiderstand | 4,7 Ohm |
| Leistung | 1 Watt (1W) |
| Toleranz | 5% |
| Bauform | Axial |
| Temperaturkoeffizient | Typischerweise ± 200 ppm/°C oder besser (metallschichtspezifisch für diese Leistungsklasse) |
| Betriebstemperaturbereich | -55°C bis +155°C (typisch für diese Bauart) |
| Anschlussdrähte | Verzinntes Kupfer für gute Lötbarkeit und Korrosionsbeständigkeit |
| Isolierung | Epoxidharz oder ähnliches Dielektrikum für mechanischen Schutz und elektrische Isolation |
| Induktivität | Sehr gering (spezifisch für Metallschichtbauweise) |
| Kapazität | Sehr gering (spezifisch für Metallschichtbauweise) |
Konstruktion und Materialgüte
Der Kern des VIS PR010001047 bildet ein Keramikkörper, der als nicht-leitendes Substrat dient. Darauf wird mittels eines präzisen Verfahrens eine dünne Schicht einer Metalllegierung aufgetragen. Diese Schicht bestimmt den elektrischen Widerstand. Durch gezieltes Entfernen von Material (z.B. durch Laserablation) wird der Widerstandswert exakt auf 4,7 Ohm eingestellt, wobei die 5% Toleranz eingehalten wird. Anschließend werden die axialen Anschlussdrähte aus verzinntem Kupfer angebracht und der Widerstand mit einer schützenden Lack- oder Harzschicht (oft Epoxidharz) vergossen. Diese Hülle schützt vor Umwelteinflüssen wie Feuchtigkeit und Staub und bietet zusätzliche elektrische Isolation. Die Qualität der Metallschicht und der präzise Fertigungsprozess sind entscheidend für die geringe induktive und kapazitive Kopplung, was diesen Widerstand für anspruchsvolle Anwendungen prädestiniert.
Vorteile gegenüber Alternativen
Im Vergleich zu Kohleschichtwiderständen bietet die Metallschichttechnologie des VIS PR010001047 deutliche Vorteile:
- Höhere Präzision und Stabilität: Metallschichtwiderstände weisen generell niedrigere Toleranzen und geringere Temperaturkoeffizienten auf als Kohleschichtwiderstände.
- Geringere Geräuschentwicklung: Sie erzeugen weniger thermisches Rauschen, was für empfindliche analoge Schaltungen von Vorteil ist.
- Bessere Langzeitstabilität: Die Widerstandswerte ändern sich über die Zeit weniger stark.
- Weniger parasitäre Effekte: Die geringere Induktivität und Kapazität sind entscheidend für Hochfrequenzanwendungen.
Während Keramikwiderstände für sehr hohe Leistungen und pulsartige Belastungen geeignet sind, bietet der Metallschichtwiderstand eine optimale Balance zwischen Präzision, Stabilität und Preis für eine breite Palette von Anwendungen.
FAQ – Häufig gestellte Fragen zu VIS PR010001047 – Widerstand, Metallschicht, 4,7 Ohm, axial, 1 W, 5%
Was bedeutet die Angabe „Metallschicht“ bei diesem Widerstand?
Die Bezeichnung „Metallschicht“ beschreibt die Technologie, mit der der Widerstandswert erzeugt wird. Eine dünne Schicht einer Metalllegierung wird auf einen Keramikkörper aufgetragen und präzise angepasst. Diese Methode ermöglicht eine höhere Genauigkeit, bessere thermische Stabilität und geringere parasitäre Effekte (Induktivität und Kapazität) im Vergleich zu älteren Technologien wie Kohleschichtwiderständen.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, der VIS PR010001047 ist aufgrund seiner geringen parasitären Induktivität und Kapazität, die charakteristisch für Metallschichtwiderstände sind, gut für viele Hochfrequenzanwendungen geeignet. Diese Eigenschaft minimiert unerwünschte Signaldämpfung oder Verzerrungen bei höheren Frequenzen.
Welche Arten von Schaltungen profitieren besonders von diesem Widerstand?
Dieser Widerstand ist ideal für Schaltungen, die hohe Präzision und Stabilität erfordern. Dazu gehören Audio- und HiFi-Anwendungen, Präzisionsmesstechnik, Filterkreise, Stromversorgungen und Regelungstechnik, bei denen genaue Spannungsteilungen und Strombegrenzungen erforderlich sind.
Wie unterscheidet sich die 5% Toleranz von anderen Toleranzwerten?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom Nennwert (4,7 Ohm) abweichen kann. Bei 4,7 Ohm liegt die Abweichung also zwischen 4,465 Ohm und 4,935 Ohm. Für die meisten allgemeinen Anwendungen ist diese Toleranz ausreichend. Für hochpräzise Schaltungen gibt es Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%).
Kann der Widerstand dauerhaft mit 1 Watt belastet werden?
Der Widerstand ist für eine Nennleistung von 1 Watt ausgelegt. Für eine lange Lebensdauer und zur Vermeidung von Überhitzung ist es ratsam, diesen Wert nicht dauerhaft am absoluten Limit zu betreiben, insbesondere nicht in Umgebungen mit schlechter Wärmeableitung. Eine Auslegung mit einer gewissen Sicherheitsreserve (z.B. nur bis 0,5W oder 0,7W dauerhaft) wird empfohlen.
Was bedeutet „axial“?
Axial bedeutet, dass sich die Anschlussdrähte an beiden Enden des zylindrischen Widerstandskörpers parallel zur Längsachse erstrecken. Diese Bauform ist typisch für Durchsteckmontage (Through-Hole Technology, THT) und ermöglicht das einfache Einstecken in vorgesehene Löcher auf einer Leiterplatte.
Ist dieser Widerstand für den Einsatz bei extremen Temperaturen geeignet?
Der typische Betriebstemperaturbereich für Metallschichtwiderstände dieser Leistungsklasse liegt bei etwa -55°C bis +155°C. Innerhalb dieses Bereichs ist eine gute Leistung zu erwarten. Extreme Temperaturen außerhalb dieses Bereichs können die Eigenschaften des Widerstands beeinträchtigen und sollten vermieden werden, es sei denn, das Bauteil ist speziell dafür spezifiziert.
