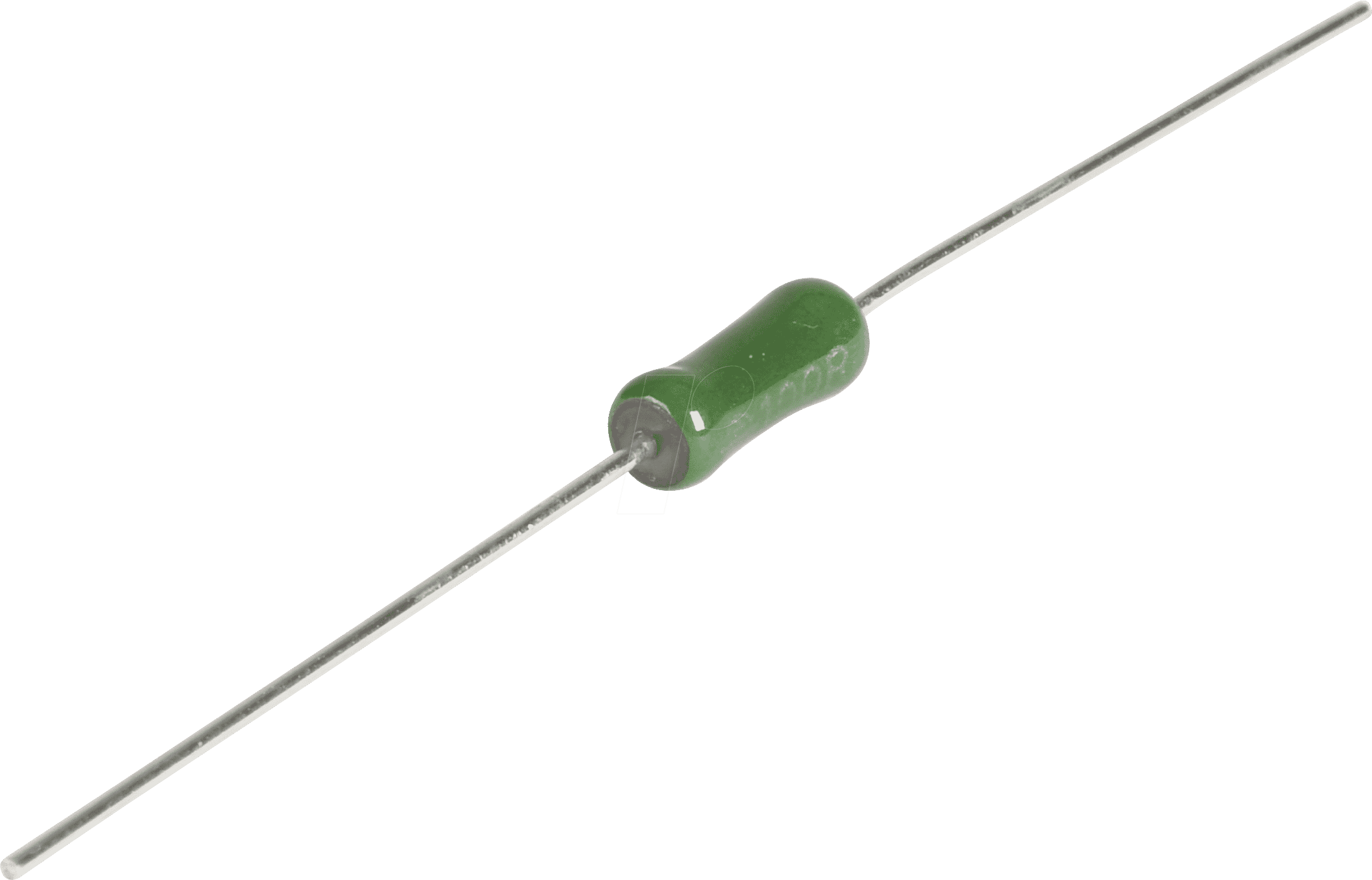

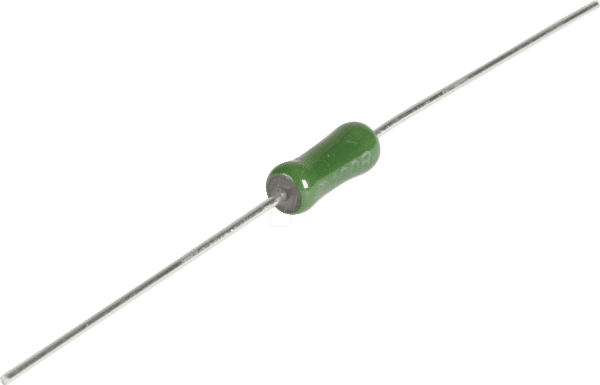

VIS G24071935609 – Axialer Drahtwiderstand 7W, 56 Ohm, 5% Präzision für Anspruchsvolle Anwendungen
Der VIS G24071935609 ist ein hochpräziser axialer Drahtwiderstand, konzipiert für Anwender, die höchste Zuverlässigkeit und Stabilität in ihren elektronischen Schaltungen benötigen. Wenn herkömmliche Widerstände an ihre Grenzen stoßen, sei es durch Überlastung, Temperaturschwankungen oder präzise Lastanforderungen, bietet dieser 7-Watt-Widerstand mit einem exakten Wert von 56 Ohm und einer Toleranz von 5% die zuverlässige Lösung. Er ist die ideale Wahl für Ingenieure, Hobbyisten und professionelle Techniker in Bereichen wie Leistungselektronik, Messtechnik, Audioverstärker und industriellen Steuerungen.
Überlegene Leistung und Zuverlässigkeit im Detail
Im Vergleich zu einfacheren Widerstandsarten, wie z.B. Kohleschicht- oder Metallschichtwiderständen, spielt der axiale Drahtwiderstand seine Stärken bei der Handhabung höherer Leistungen und der besseren thermischen Stabilität aus. Die Wicklung aus Widerstandsdraht auf einem Keramikkörper ermöglicht eine effiziente Wärmeableitung und minimiert induktive und kapazitive Effekte, was ihn besonders für frequenzempfindliche oder leistungskritische Schaltungen prädestiniert. Die robuste Bauweise und die präzise Kalibrierung des Widerstandswertes gewährleisten eine konsistente Performance über einen weiten Temperaturbereich und bei schwankender Belastung.
Konstruktion und Materialgüte für Langzeitzuverlässigkeit
Der Kern des VIS G24071935609 bildet eine sorgfältig gewickelte Widerstandsdrahtspirale, typischerweise aus einer Nickel-Chrom- oder Konstantandrahtlegierung. Diese Legierungen sind für ihre geringe Temperaturabhängigkeit und hohe Beständigkeit gegen Oxidation bekannt, was essentielle Voraussetzungen für eine lange Lebensdauer und konstante elektrische Eigenschaften sind. Der Draht ist auf einem robusten Keramikkörper, oft aus Aluminiumoxid, aufgebracht. Dieser Keramikkörper dient nicht nur als Trägermaterial, sondern auch als effizienter Wärmeableiter. Die Vergussmasse, üblicherweise eine hitzebeständige Keramikpaste oder ein spezielles Harz, schützt die Wicklung vor mechanischer Beschädigung, Umwelteinflüssen wie Feuchtigkeit und Staub und trägt weiter zur Wärmeabfuhr bei. Die axialen Anschlussttemperaturen sind aus einem leitfähigen Metall gefertigt und bieten eine sichere und niederohmige Verbindung zur Leiterplatte oder zu anderen Komponenten.
Technische Spezifikationen und Dimensionen
Die genauen elektrischen und physikalischen Eigenschaften definieren die Einsatzfähigkeit des VIS G24071935609:
| Eigenschaft | Spezifikation |
|---|---|
| Modellnummer | VIS G24071935609 |
| Typ | Axialer Drahtwiderstand |
| Leistung | 7 Watt (W) |
| Widerstandswert | 56 Ohm (Ω) |
| Toleranz | ±5% |
| Bauform | Axial, zylindrisch |
| Keramikkörper | Hohe thermische Leitfähigkeit für effiziente Wärmeableitung |
| Anschlussttemperaturen | Robuste Metallanschlüsse für zuverlässige Lötbarkeit und elektrische Verbindung |
| Einsatztemperatur (geschätzt) | Breiter Betriebsbereich, typischerweise von -55°C bis +155°C (abhängig von Kühlung und Umgebungsbedingungen) |
| Induktivität/Kapazität | Geringe parasitäre Induktivität und Kapazität durch Wicklungsaufbau, ideal für Hochfrequenzanwendungen |
Vielfältige Einsatzgebiete und Anwendungsbeispiele
Der VIS G24071935609 ist aufgrund seiner spezifischen Merkmale prädestiniert für eine breite Palette von anspruchsvollen Anwendungen:
- Leistungselektronik: Als Vorlastwiderstand, Strombegrenzer oder Entlastungswiderstand in Netzteilen, DC/DC-Wandlern und Frequenzumrichtern, wo präzise Lastprofile und thermische Belastbarkeit entscheidend sind.
- Audio- und Hi-Fi-Anwendungen: In Endstufen, Lautsprecherweichen oder Signalverarbeitungsschaltungen, wo geringe Verzerrungen und eine stabile Impedanzführung gefragt sind. Die gute Linearität und geringe parasitäre Effekte sind hier von Vorteil.
- Messtechnik und Prüfstandstechnik: Als Lastwiderstand in Prüfsystemen oder als präzise Abschirmung in Messgeräten, wo genaue und reproduzierbare elektrische Lasten simuliert werden müssen.
- Industrielle Steuerungen und Automation: In Motorsteuerungen, Sensorik und Signalaufbereitungssystemen, wo Robustheit gegenüber Umwelteinflüssen und konstante elektrische Charakteristiken gefordert sind.
- Schaltnetzteile: Zur Entlastung von Schaltelementen oder als Teil von Filterkreisen, um Stabilität und Effizienz zu gewährleisten.
- Hobby- und Prototypenbau: Für fortgeschrittene Projekte, die eine höhere Leistungsklasse und präzise Werte erfordern, die Standardwiderstände nicht bieten können.
Vorteile der axialen Drahtwiderstandskonstruktion
Die spezifische Bauweise des axialen Drahtwiderstands bietet entscheidende Vorteile gegenüber anderen Widerstandstypen:
- Hohe Leistungsbelastbarkeit: Der keramische Körper und die Drahtwicklung ermöglichen eine effiziente Wärmeabfuhr, wodurch deutlich höhere Leistungen als bei herkömmlichen Schichtwiderständen gehandhabt werden können.
- Geringe Temperaturkoeffizienten: Hochwertige Widerstandsdrähte sind darauf ausgelegt, ihre elektrischen Eigenschaften über einen weiten Temperaturbereich möglichst konstant zu halten, was für präzise Schaltungen unerlässlich ist.
- Niedrige Induktivität und Kapazität: Durch die Wicklungstechnik können parasitäre Effekte minimiert werden, was diesen Widerstandstyp auch für Hochfrequenzanwendungen geeignet macht.
- Robustheit und Langlebigkeit: Die solide Konstruktion mit Keramikkern und schützender Vergussmasse sorgt für eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Präzise und stabile Widerstandswerte: Die Fertigungsprozesse für Drahtwiderstände ermöglichen sehr enge Toleranzen und eine hohe Langzeitstabilität der elektrischen Werte.
FAQ – Häufig gestellte Fragen zu VIS G24071935609 – Drahtwiderstand, axial, 7 W, 56 Ohm, 5%
Was bedeutet die Angabe 7W Leistung bei diesem Widerstand?
Die Angabe 7W steht für die maximale Dauerleistung, die der Widerstand bei einer bestimmten Umgebungstemperatur (üblicherweise 70°C) dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden oder seine Spezifikationen wesentlich zu verändern. Bei Überschreitung dieser Leistung kann es zur Überhitzung und zum Ausfall des Bauteils kommen.
Warum ist die Toleranz von 5% wichtig?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert um bis zu 5% vom Nennwert (56 Ohm) abweichen kann. Für viele Anwendungen ist dies ausreichend, in präziseren Schaltungen, wie z.B. im Audiobereich oder in Messtechnik, können jedoch engere Toleranzen (z.B. 1% oder 0,5%) erforderlich sein, um die Genauigkeit der Schaltung zu gewährleisten.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, axiale Drahtwiderstände wie der VIS G24071935609 sind aufgrund ihrer Konstruktion, die parasitäre Induktivität und Kapazität minimiert, oft für Hochfrequenzanwendungen geeignet. Die genaue Eignung hängt jedoch vom spezifischen Frequenzbereich der Anwendung ab.
Wie unterscheidet sich ein Drahtwiderstand von einem Schichtwiderstand?
Ein Drahtwiderstand verwendet einen Draht als Widerstandselement, das auf einen Keramikkörper gewickelt ist. Schichtwiderstände hingegen erzeugen den Widerstand durch eine dünne Schicht aus Kohlenstoff oder Metall auf einem Keramikkörper. Drahtwiderstände sind typischerweise für höhere Leistungen und bessere thermische Stabilität ausgelegt.
Kann ich diesen Widerstand in einer Schaltung mit höherer Leistung verwenden, als 7W?
Es wird dringend davon abgeraten, diesen Widerstand dauerhaft mit einer Leistung zu belasten, die über seinen Nennwert von 7W hinausgeht. Eine kurzzeitige Überschreitung kann tolerierbar sein, wenn die entstehende Wärme abgeführt werden kann, jedoch birgt dies immer das Risiko einer Beschädigung und eines Ausfalls. Für höhere Leistungsanforderungen sollten Sie Widerstände mit entsprechend höherer Wattzahl wählen.
Wie wird die Wärme vom Widerstand abgeleitet?
Die Wärme wird primär durch den Keramikkörper des Widerstands abgeleitet und an die umgebende Luft oder an eine Kontaktfläche (z.B. eine Leiterplatte oder ein Kühlkörper) abgegeben. Eine gute Belüftung oder Montage auf einem leitfähigen Material verbessert die Wärmeabfuhr erheblich.
Welche Art von Lötverfahren ist für diesen Widerstand am besten geeignet?
Für axiale Drahtwiderstände sind sowohl manuelles Löten als auch automatische Wellen- oder Reflow-Lötverfahren geeignet. Wichtig ist dabei eine gute Benetzung der Anschlussttemperaturen mit dem Lot und eine thermische Belastung, die die Spezifikationen des Bauteils nicht überschreitet. Es empfiehlt sich, die Herstellerrichtlinien für das Lötverfahren zu beachten.
