Präzision und Leistung: Der VIS G24071932202 Drahtwiderstand für anspruchsvolle Elektronikprojekte

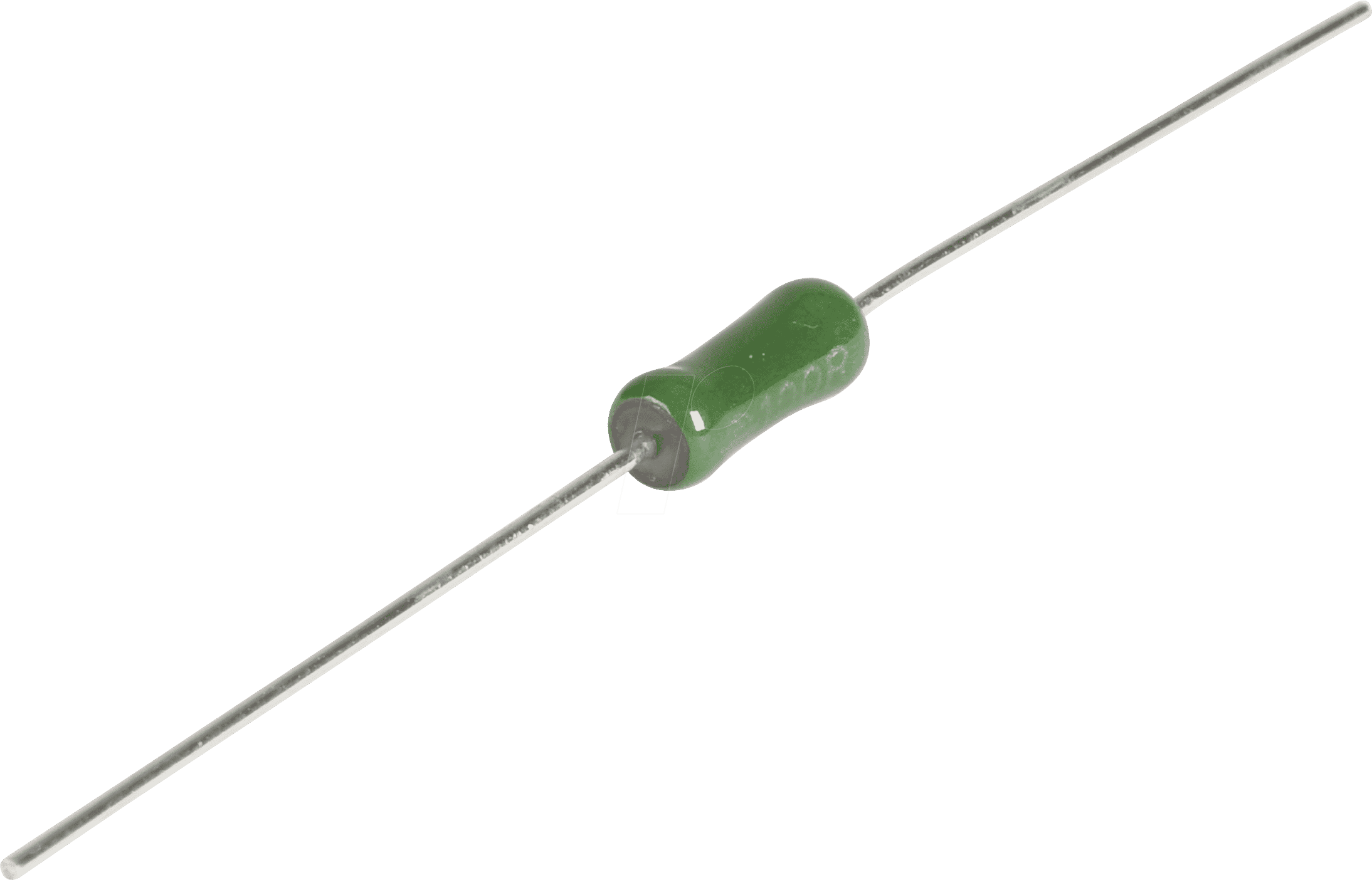

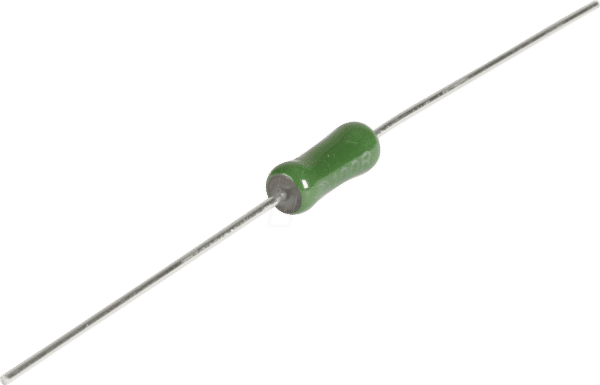

Der VIS G24071932202 axialer Drahtwiderstand mit einer Leistung von 7 Watt und einem Widerstandswert von 22 kOhm bei einer Toleranz von 5% ist die ideale Lösung für Ingenieure, Hobbyisten und Techniker, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Dieses Bauteil löst das Problem ungenauer Widerstandswerte und thermischer Instabilität, die bei Standardwiderständen auftreten können, und gewährleistet somit eine konsistente und vorhersagbare Schaltungsfunktion.
Überlegene Zuverlässigkeit und thermische Stabilität
Im Gegensatz zu kostengünstigeren Alternativen, die oft unter Leistungsspitzen und Temperaturschwankungen leiden, zeichnet sich der VIS G24071932202 durch seine robuste Konstruktion und hochwertige Materialien aus. Die Wicklung des Widerstandsdrahtes auf einem keramischen Kern ermöglicht eine exzellente Wärmeableitung, was entscheidend für die Langlebigkeit und die Aufrechterhaltung des präzisen Widerstandswertes unter Betriebsbedingungen ist. Die 5% Toleranz ist für eine breite Palette von Anwendungen ausreichend, während die 7-Watt-Leistungsklasse ihn für anspruchsvollere Stromkreise qualifiziert.
Anwendungsbereiche und technischer Mehrwert
Axiale Drahtwiderstände wie der VIS G24071932202 sind unverzichtbar in einer Vielzahl von elektronischen Anwendungen, wo sie als Lastwiderstände, Strombegrenzer, als Teil von Spannungsteilern oder zur Filterung von Signalen eingesetzt werden. Ihre Fähigkeit, höhere Energien zu dissipieren als vergleichbare Schichtwiderstände, macht sie besonders wertvoll in:
- Schaltnetzteilen und Stromversorgungen
- Audioverstärkern und Hi-Fi-Anlagen
- Industriesteuerungen und Automatisierungstechnik
- Messtechnik und Prüfgeräten
- Prototypenbau und experimentellen Schaltungen
- LED-Treiberschaltungen mit höherer Leistungsaufnahme
Die axiale Bauform mit den durchgehenden Anschlüssen (Leads) erleichtert die Montage auf Lochrasterplatinen und die Integration in bestehende Designs. Die Widerstandswerte sind klar auf dem Gehäuse markiert, was die Identifizierung und den Austausch vereinfacht.
Konstruktion und Materialqualität
Das Herzstück des VIS G24071932202 bildet ein präzise gewickelter Widerstandsdraht, dessen Legierung sorgfältig ausgewählt wurde, um eine niedrige Temperaturabhängigkeit des Widerstandswertes (TCR – Temperature Coefficient of Resistance) zu gewährleisten. Dieser Draht ist auf einen robusten Keramikkörper aufgewickelt, der die mechanische Stabilität und eine hohe Wärmeleitfähigkeit bietet. Die Enden des Widerstandskörpers sind mit metallischen Kappen versehen, an denen die Anschlusssdrähte (Leads) sicher angelötet sind. Eine schützende Beschichtung umhüllt den gesamten Widerstand und bietet zusätzlichen Schutz vor Umwelteinflüssen und mechanischer Beschädigung. Diese sorgfältige Konstruktion stellt sicher, dass der Widerstandswert auch unter thermischer Belastung stabil bleibt und über die Lebensdauer des Geräts hinweg zuverlässig funktioniert.
Technische Spezifikationen und Leistungsmerkmale
Die Leistungsklasse von 7 Watt ermöglicht es diesem Drahtwiderstand, beträchtliche Mengen an Energie zu verarbeiten, ohne zu überhitzen oder beschädigt zu werden. Dies ist ein kritischer Faktor in Schaltungen, die mit höheren Strömen oder Spannungen arbeiten. Der Widerstandswert von 22 kOhm ist ein gängiger Wert für viele Steuerungs- und Filteranwendungen. Die Toleranz von 5% ist für die meisten nicht-kritischen Anwendungen ausreichend, wo eine exakte Wertgenauigkeit keine primäre Anforderung darstellt, aber dennoch eine gewisse Stabilität erwünscht ist.
Vorteile auf einen Blick
- Hohe Belastbarkeit: 7 Watt Leistungsklasse für anspruchsvolle Anwendungen.
- Präziser Widerstandswert: 22 kOhm für vielseitige Einsatzmöglichkeiten.
- Zuverlässige Toleranz: 5% Genauigkeit für stabile Schaltungsergebnisse.
- Thermische Stabilität: Keramischer Kern und hochwertige Wicklung für gleichbleibende Leistung bei wechselnden Temperaturen.
- Langlebigkeit: Robuste Konstruktion schützt vor mechanischer und thermischer Belastung.
- Einfache Montage: Axiale Bauform mit durchgehenden Anschlüssen für gängige Platinen.
- Klare Kennzeichnung: Deutliche Angabe des Widerstandswertes für schnelle Identifikation.
- Breites Anwendungsspektrum: Geeignet für Industrie, Audio, Stromversorgungen und mehr.
Produkteigenschaften im Detail
| Eigenschaft | Details |
|---|---|
| Modellnummer | VIS G24071932202 |
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 7 Watt (7 W) |
| Widerstandswert | 22 kOhm (22000 Ohm) |
| Toleranz | ± 5% |
| Bauform | Axial, bedrahtet |
| Kernmaterial | Keramik (hochwertig, für gute Wärmeableitung) |
| Widerstandsdraht | Präzisionslegierung mit niedriger Temperaturabhängigkeit |
| Anschlüsse | Verzinnte Kupferdrähte für gute Lötbarkeit |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C (abhängig von Kühlung) |
| Isolationsmaterial | Feuerfeste und hitzebeständige Beschichtung |
| Anwendungsbeispiele | Lastwiderstände, Strombegrenzung, Spannungsteiler, Filterung in Netzteilen, Audio-Schaltungen, Industrieanwendungen. |
FAQ – Häufig gestellte Fragen zu VIS G24071932202 – Drahtwiderstand, axial, 7 W, 22 kOhm, 5%
Was bedeutet die Angabe 7W bei diesem Widerstand?
Die Angabe 7W (Watt) bezieht sich auf die maximale Dauerleistung, die der Widerstand bei bestimmten Umgebungsbedingungen ohne Beschädigung oder signifikante Änderung seines Widerstandswertes dissipieren kann. Es ist wichtig, die tatsächliche Leistungsaufnahme in Ihrer Schaltung unterhalb dieses Wertes zu halten oder für ausreichende Kühlung zu sorgen, um die Lebensdauer des Bauteils zu maximieren.
Ist die 5% Toleranz für meine empfindliche Schaltung ausreichend?
Eine Toleranz von 5% ist für viele Standardanwendungen ausreichend, insbesondere dort, wo keine ultrapräzisen Messungen oder extrem stabilen Schwingkreise erforderlich sind. Für Schaltungen, die eine sehr hohe Präzision erfordern, wie z.B. hochgenaue Messgeräte oder Referenzspannungsquellen, empfehlen wir Widerstände mit geringerer Toleranz (z.B. 1% oder 0,1%). Prüfen Sie stets die spezifischen Anforderungen Ihrer Anwendung.
Welche Vorteile bietet ein Drahtwiderstand gegenüber einem Schichtwiderstand?
Drahtwiderstände bieten generell eine höhere Leistungsbelastbarkeit, bessere thermische Stabilität und geringere Induktivität als viele Schichtwiderstände. Dies macht sie ideal für Anwendungen, bei denen hohe Ströme fließen oder wo thermische Schwankungen den Schaltungsbetrieb beeinflussen könnten. Sie sind oft robuster und langlebiger.
Wie sollte der VIS G24071932202 montiert werden, um seine Leistung zu optimieren?
Für eine optimale Leistung sollte der Widerstand so montiert werden, dass eine gute Luftzirkulation um das Gehäuse gewährleistet ist. Vermeiden Sie es, ihn direkt neben anderen wärmeerzeugenden Bauteilen zu platzieren oder ihn in einer schlecht belüfteten Enge zu verbauen. Bei hoher Dauerbelastung kann die Anbringung auf einem Kühlkörper die Wärmeableitung verbessern und die Lebensdauer verlängern.
Kann dieser Widerstand auch für pulsförmige Lasten verwendet werden?
Drahtwiderstände sind oft gut geeignet für kurzzeitige Lastspitzen, die die Nennleistung kurzzeitig überschreiten, solange die durchschnittliche Leistung über die Zeit die 7W nicht übersteigt und die Spitzenleistung die thermische Kapazität des Widerstands nicht überfordert. Für detaillierte Informationen zu Pulsbelastbarkeit konsultieren Sie bitte die detaillierte technische Dokumentation des Herstellers, falls verfügbar.
Ist die Beschriftung auf dem Widerstand gut lesbar?
Ja, die Beschriftung des Widerstandswertes und der Toleranz auf dem Gehäuse ist in der Regel klar und gut lesbar gestaltet, um eine einfache Identifizierung und korrekte Bestückung auf der Leiterplatte zu ermöglichen.
Wo wird dieser Typ von Widerstand typischerweise eingesetzt?
Axiale Drahtwiderstände dieser Leistungsklasse und dieses Widerstandswertes finden breite Anwendung in der Stromversorgungstechnik, als Lastwiderstände zum Testen von Netzteilen, in Audioverstärkern zur Einstellung von Ruhestrom oder als Teil von Entkopplungskondensatoren in industriellen Steuerungsgeräten und in vielen Bereichen der allgemeinen Elektronik, wo Zuverlässigkeit und thermische Beständigkeit wichtig sind.
