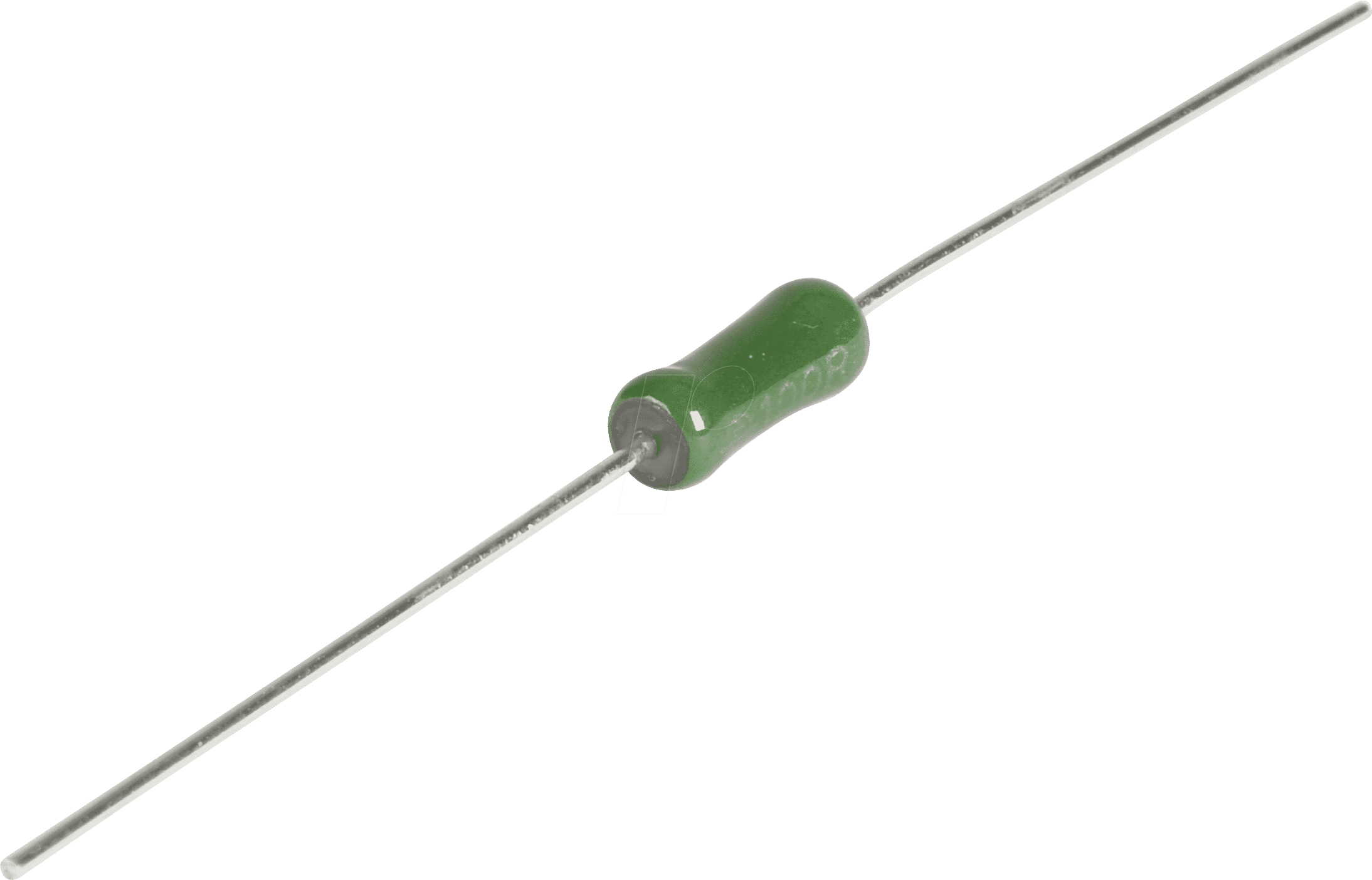

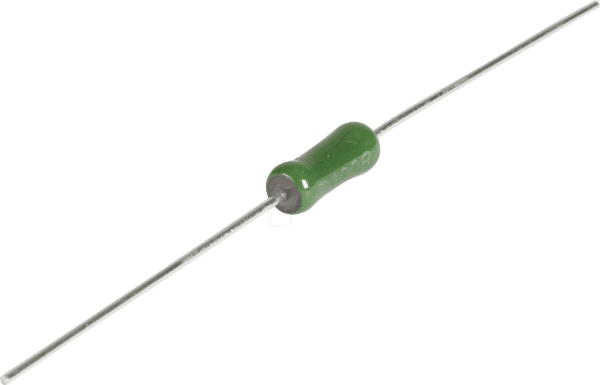

VIS G24071931000 – Axialer Drahtwiderstand für präzise Lastanpassung und zuverlässige Schaltungsperformance
Der VIS G24071931000 ist ein axialer Drahtwiderstand, konzipiert für Anwender, die höchste Präzision und Robustheit in ihren elektronischen Schaltungen fordern. Wenn Sie eine zuverlässige Last für Ihre Energieverteilungssysteme, Leistungselektronik oder Testaufbauten benötigen, die konstante Widerstandswerte unter variierenden Bedingungen garantiert, dann ist dieser 7 Watt, 100 Ohm Widerstand mit einer Toleranz von 5% die ideale Wahl. Er übertrifft Standardlösungen durch seine bewährte Drahtwicklungstechnologie, die eine exzellente thermische Belastbarkeit und geringe Induktivität bietet, was ihn zur überlegenen Option für anspruchsvolle Applikationen macht.
Leistungsmerkmale und technische Überlegenheit
Der Kernvorteil des VIS G24071931000 liegt in seiner Konstruktion als Drahtwiderstand. Diese Bauweise ermöglicht eine effiziente Wärmeableitung und eine hohe Belastbarkeit, was gerade bei Dauerbelastungen von 7 Watt entscheidend ist. Die 100-Ohm-Spezifikation und die präzise 5%-Toleranz stellen sicher, dass Ihre Schaltungen genau die gewünschte elektrische Kennlinie aufweisen und somit unerwünschte Abweichungen vermieden werden.
- Hohe Energieableitung: Mit 7 Watt Nennbelastbarkeit eignet sich dieser Widerstand hervorragend für Anwendungen, bei denen signifikante Energiemengen in Wärme umgewandelt werden müssen, ohne die Integrität des Bauteils zu beeinträchtigen.
- Präzise Widerstandswerte: Die 100-Ohm-Spezifikation in Verbindung mit einer 5%-Toleranz gewährleistet eine hohe Genauigkeit, die für die Funktion sensibler elektronischer Schaltungen unerlässlich ist.
- Geringe Induktivität: Die axiale Bauform und die sorgfältige Wicklung des Widerstands minimieren die parasitäre Induktivität, was ihn ideal für Hochfrequenzanwendungen oder Schaltungen mit schnellen Signalwechseln macht.
- Robustheit und Langlebigkeit: Drahtwiderstände sind bekannt für ihre mechanische Stabilität und ihre Fähigkeit, Temperaturschwankungen gut zu widerstehen.
- Zuverlässige Wärmeableitung: Die Konstruktion mit einem widerstandsfähigen Keramikkörper oder ähnlichem Material, oft mit einer schützenden Vergussmasse, unterstützt eine effektive Wärmeabfuhr und verlängert die Lebensdauer.
Konstruktion und Materialgüte
Der VIS G24071931000 verdankt seine Zuverlässigkeit der sorgfältigen Auswahl und Verarbeitung seiner Komponenten. Der Widerstandsdraht, typischerweise eine Legierung wie Konstantan oder Nickel-Chrom (Nichrom), wird präzise auf einen nicht-leitenden Keramikkern gewickelt. Diese Wicklung wird anschließend mit einer widerstandsfähigen, hitzebeständigen Vergussmasse, oft auf Keramik- oder Silikonbasis, versiegelt. Dies schützt den Draht vor mechanischen Einwirkungen, Feuchtigkeit und anderen Umwelteinflüssen und sorgt gleichzeitig für eine gute Wärmeübertragung an die Umgebung. Die axialen Anschlussdrähte sind robust und für eine sichere Lötverbindung ausgelegt, was eine einfache Integration in Platinen oder elektrische Verbindungen ermöglicht.
Anwendungsbereiche und Einsatzszenarien
Dieser axiale Drahtwiderstand findet breite Anwendung in einer Vielzahl von technischen Gebieten, wo eine stabile und leistungsfähige Lastkomponente benötigt wird:
- Leistungselektronik: Als Lastwiderstand in Netzteilen, Stromversorgungen und Regelkreisen zur Simulation oder Absorption von Energie.
- Prüf- und Messtechnik: In Prüfaufbauten und Testgeräten zur Simulation von Lasten, zur Kalibrierung oder zur Ableitung von Fehlerströmen.
- Audio- und Hi-Fi-Systeme: Als Teil von Frequenzweichen oder Dämpfungsgliedern, wo eine präzise Signalverarbeitung erforderlich ist.
- Industrielle Automatisierung: In Steuerungsmodulen und Sensorik, wo robuste und zuverlässige passive Komponenten gefragt sind.
- Experimentelle Schaltungen: Für Entwickler und Hobbyisten, die mit hohen Leistungsklassen arbeiten und eine verlässliche Widerstandsfunktion benötigen.
- Schutzschaltungen: Zur Begrenzung von Stromspitzen oder zur Ableitung von Energie in bestimmten Schutzkonfigurationen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modellnummer | VIS G24071931000 |
| Typ | Axialer Drahtwiderstand |
| Leistung (Nennbelastbarkeit) | 7 W |
| Widerstandswert | 100 Ω (Ohm) |
| Toleranz | 5% |
| Material Widerstandselement | Hochwertige Widerstandslegierung (z.B. Nickel-Chrom oder Konstantan) |
| Material Kern | Hitze- und isolationsbeständiges Keramiksubstrat |
| Vergussmasse | Robuste, thermisch leitfähige und isolierende Vergussmasse (z.B. auf Keramik- oder Silikonbasis) |
| Anschlussdrähte | Verzinnte Kupferlegierung für gute Lötbarkeit und mechanische Stabilität |
| Maximale Betriebstemperatur (geschätzt) | Typischerweise bis zu 150°C oder höher, abhängig von der Vergussmasse und Kühlung |
| Induktivität | Gering, optimiert für axiale Bauform |
| Bauform | Axial |
Präzision und Langzeitstabilität
Die Wahl eines Drahtwiderstands wie dem VIS G24071931000 gegenüber anderen Widerstandstechnologien wie Kohleschicht- oder Metallschichtwiderständen bietet klare Vorteile in puncto Langzeitstabilität und thermischem Verhalten. Während Kohleschichtwiderstände bei höheren Temperaturen signifikante Widerstandsänderungen aufweisen können, behalten Drahtwiderstände ihre Spezifikationen über einen breiteren Temperaturbereich bei. Die Konstruktion mit einem Keramikkern und der Vergussmasse sorgt für eine gleichmäßige Wärmeabfuhr. Bei einer Nennleistung von 7 Watt ist eine effiziente Ableitung der entstehenden Wärme entscheidend, um eine Überlastung und damit einhergehende Widerstandsdrift oder Ausfall zu verhindern. Die 5%-Toleranz ist für viele Standardanwendungen absolut ausreichend, bietet aber dennoch eine solide Basis für zuverlässige Schaltungsergebnisse. Für Anwendungen, die eine noch höhere Präzision erfordern, stehen selbstverständlich Komponenten mit engeren Toleranzen zur Verfügung, doch für die breite Masse an Applikationen stellt dieser 7W/100Ω Widerstand eine ausgezeichnete Balance aus Leistung, Präzision und Kosten dar.
FAQ – Häufig gestellte Fragen zu VIS G24071931000 – Drahtwiderstand, axial, 7 W, 100 Ohm, 5%
Was ist ein axialer Drahtwiderstand und wofür wird er eingesetzt?
Ein axialer Drahtwiderstand ist ein elektronisches Bauteil, das durch das Wickeln eines Widerstandsdrahtes auf einen isolierenden Kern hergestellt wird. Axial bedeutet, dass die Anschlussdrähte an den gegenüberliegenden Stirnseiten des Bauteils angebracht sind, was eine einfache Montage auf Leiterplatten ermöglicht. Sie werden häufig in Anwendungen eingesetzt, bei denen eine hohe Leistung abgeführt werden muss, eine gute Wärmeableitung erforderlich ist und eine hohe Stabilität des Widerstandswertes über die Zeit und bei Temperaturschwankungen wichtig ist.
Ist der VIS G24071931000 für Hochfrequenzanwendungen geeignet?
Ja, axiale Drahtwiderstände weisen im Allgemeinen eine geringere parasitäre Induktivität auf als andere Bauformen, was sie für bestimmte Hochfrequenzanwendungen geeignet macht. Die genaue Eignung hängt jedoch von den spezifischen Frequenzbereichen und der Schaltungstopologie ab. Für sehr kritische Hochfrequenzschaltungen sind spezialisierte Widerstände verfügbar, aber für viele gängige Anwendungen bietet dieser Drahtwiderstand gute Ergebnisse.
Wie wird die Leistung von 7 Watt bei diesem Widerstand abgeführt?
Die 7 Watt Leistung werden hauptsächlich durch die Wärmeabgabe an die Umgebung abgeführt. Der Widerstandsdraht erwärmt sich durch den Stromfluss. Der Kern und die Vergussmasse des Widerstands sind so konstruiert, dass sie diese Wärme effizient aufnehmen und an die Außenfläche des Bauteils leiten, von wo sie an die umgebende Luft oder an einen Kühlkörper weitergegeben wird. Eine ausreichende Belüftung oder eine Montage auf einer geeigneten Oberfläche sind für die effektive Wärmeableitung wichtig.
Was bedeutet die Toleranz von 5%?
Die Toleranz von 5% gibt an, wie stark der tatsächliche Widerstandswert von dem aufgedruckten Nennwert (100 Ohm) abweichen darf. Bei einem 100-Ohm-Widerstand mit 5% Toleranz kann der tatsächliche Widerstandswert zwischen 95 Ohm und 105 Ohm liegen. Für die meisten Standardanwendungen ist diese Toleranz völlig ausreichend, um eine präzise Schaltungsfunktion zu gewährleisten.
Kann dieser Widerstand dauerhaft mit 7 Watt belastet werden?
Ja, ein 7-Watt-Widerstand ist darauf ausgelegt, dauerhaft mit 7 Watt Leistung betrieben zu werden, vorausgesetzt, die Wärme kann effizient abgeführt werden. Eine Überlastung über längere Zeit kann die Lebensdauer des Bauteils verkürzen oder zum Ausfall führen. Es ist ratsam, die Betriebsbedingungen zu berücksichtigen und gegebenenfalls für zusätzliche Kühlung zu sorgen, wenn die Umgebungstemperatur hoch ist oder die Stromstärke nur knapp unterhalb der maximalen Belastung liegt.
Ist dieser Widerstand für den Einsatz in Netzteilen oder als Lastwiderstand geeignet?
Absolut. Aufgrund seiner Leistungsklasse (7W), der stabilen Widerstandswerte und der guten thermischen Eigenschaften ist der VIS G24071931000 hervorragend für den Einsatz in Netzteilen geeignet, sei es als Teil der Ausgangslast zur Simulation, zur Ableitung von Spitzenströmen oder als Last bei Prüfvorgängen. Seine Zuverlässigkeit macht ihn zu einer guten Wahl für solche Anwendungen.
Gibt es Unterschiede zwischen diesem axialen Drahtwiderstand und einem SMD-Widerstand gleicher Leistung?
Ja, es gibt deutliche Unterschiede. Axiale Drahtwiderstände wie dieser sind in der Regel robuster, haben eine höhere Wärmebeständigkeit und können oft höhere Leistungen pro Baugröße verarbeiten als viele SMD-Widerstände. Zudem sind sie oft einfacher zu handhaben und zu löten, besonders für Prototypen oder Reparaturen. SMD-Widerstände sind kompakter und für automatische Bestückung optimiert, aber bei vergleichbarer Leistung oft thermisch stärker limitiert und anfälliger für mechanische Belastungen.
