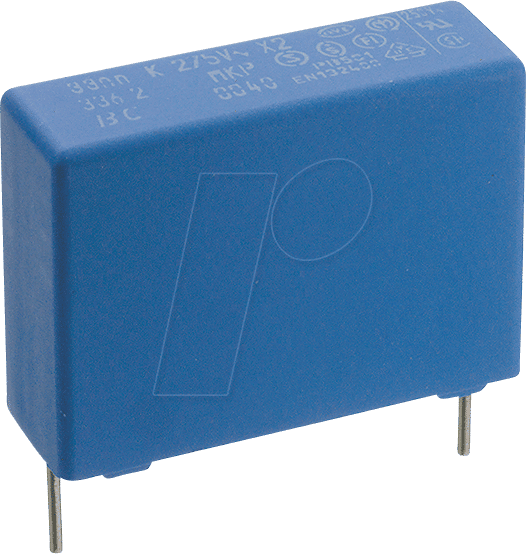

Zuverlässige Entstörung für Ihre Elektronik: VIS BFC233620154 Funkentstörkondensator
Der VIS BFC233620154 Funkentstörkondensator ist die ideale Lösung zur effektiven Unterdrückung von Netzstörungen und unerwünschten hochfrequenten Störsignalen in elektronischen Geräten. Entwickelt für anspruchsvolle Anwendungen, schützt er Ihre empfindlichen Schaltungen vor elektromagnetischen Interferenzen und gewährleistet so einen stabilen und störungsfreien Betrieb.
Hochentwickelte Technologie für maximale Leistung
Dieser Funkentstörkondensator der Klasse X2 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus. Mit einer Kapazität von 150 nF und einer Nennspannung von 275 V AC ist er für eine Vielzahl von Netzspannungen geeignet. Die robuste Bauweise und die sorgfältige Materialauswahl garantieren Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen mit einer maximalen Betriebstemperatur von 100°C.
Die überlegene Wahl für professionelle Anwendungen
Im Vergleich zu Standard-Entstörkondensatoren bietet der VIS BFC233620154 eine überlegene Leistung und Sicherheit. Seine Klassifizierung nach X2-Standard bedeutet, dass er für den Einsatz in direktem Anschluss an das Stromnetz ausgelegt ist und hohe Sicherheitsanforderungen erfüllt. Dies schützt nicht nur Ihre Geräte, sondern auch die Benutzer vor potenziellen Gefahren durch Netzstörungen. Die präzise Fertigung und die enge Toleranz von ±20% sorgen für eine konsistente und vorhersagbare Entstörwirkung.
Vorteile des VIS BFC233620154 Funkentstörkondensators
- Effektive Netzentstörung: Reduziert zuverlässig hochfrequente Störsignale und schützt Ihre Elektronik.
- Hohe Sicherheit nach X2-Standard: Geeignet für den direkten Anschluss an das Stromnetz, erfüllt strenge Sicherheitsnormen.
- Breiter Temperaturbereich: Zuverlässiger Betrieb bei Umgebungstemperaturen bis zu 100°C.
- Robuste Bauweise: Langlebige Konstruktion für den professionellen Einsatz.
- Präzise Kapazität: 150 nF mit einer Toleranz von ±20% für konsistente Leistung.
- Vielseitige Anwendung: Ideal für Netzteile, Schaltnetzteile, Motorsteuerungen und mehr.
- Kompaktes Design: Rastermaß von 15,0 mm ermöglicht eine platzsparende Integration in Schaltungen.
Technische Spezifikationen im Detail
Der VIS BFC233620154 Funkentstörkondensator wurde mit Blick auf höchste Zuverlässigkeit und Leistung entwickelt. Seine Kernkomponenten sind darauf ausgelegt, maximale Entstöreffizienz zu gewährleisten, während die äußere Hülle Schutz vor Umwelteinflüssen bietet.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modellnummer | BFC233620154 |
| Klassifizierung | X2 |
| Kapazität | 150 nF (Nanofarad) |
| Nennspannung | 275 V AC (Wechselspannung) |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 100°C |
| Toleranz | ±20% |
| Dielektrikum | Metallisiertes Polyester (Polypropylen wird oft in X2-Kondensatoren für seine hervorragenden dielektrischen Eigenschaften und geringen Verluste verwendet, was ihn ideal für die Netzentstörung macht.) |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse nach UL94V-0 Standard für erhöhte Sicherheit und Brandschutz. |
| Anschlussart | Axiale Leiteranschlüsse für einfache Lötverbindungen auf Leiterplatten. |
| Anwendungsbereiche | Netzfilter, Schaltnetzteile, industrielle Steuerungen, Haushaltsgeräte, LED-Treiber und überall dort, wo elektromagnetische Verträglichkeit (EMV) gefordert ist. |
Optimale Integration in Ihre Schaltungen
Das Rastermaß von 15,0 mm des VIS BFC233620154 ermöglicht eine effiziente Nutzung des Bauraums auf Ihrer Leiterplatte. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte, bei denen jeder Millimeter zählt. Die axialen Anschlussdrähte sind so konzipiert, dass sie eine sichere und stabile Lötverbindung gewährleisten, was für die Langlebigkeit und Zuverlässigkeit der gesamten Schaltung entscheidend ist.
Fundamentale Prinzipien der Netzentstörung
Netzstörungen, oft als unerwünschte hochfrequente Geräusche oder Transienten bezeichnet, können die Funktion empfindlicher elektronischer Komponenten erheblich beeinträchtigen. Diese Störungen können von verschiedenen Quellen stammen, darunter Schaltnetzteile, Motorsteuerungen, Haushaltsgeräte und sogar externe elektromagnetische Felder. Ein Funkentstörkondensator wie der VIS BFC233620154 fungiert als Filter, der diese Störfrequenzen von der Hauptstromversorgung ableitet oder dämpft. Durch seine Fähigkeit, hochfrequente Energie abzuleiten, verhindert er, dass diese Störungen in kritische Schaltkreise gelangen und dort Fehlfunktionen verursachen. Die X2-Klassifizierung ist hierbei ein entscheidendes Kriterium, da sie die Eignung für den Anschluss an das öffentliche Stromnetz bestätigt und damit eine höhere Sicherheit gewährleistet als bei Kondensatoren der Klasse X1.
Häufig gestellte Fragen zu VIS BFC233620154 – Funkentstörkondensator, X2, 150 nF, 275 V, RM 15,0, 100°C, 20%
Was bedeutet die X2-Klassifizierung bei Kondensatoren?
Die X2-Klassifizierung gibt an, dass der Kondensator für den direkten Anschluss an das Stromnetz konzipiert ist und eine hohe Sicherheitsanforderung erfüllt. Er ist darauf ausgelegt, bei einem Ausfall sicher zu versagen, ohne eine Gefahr für Benutzer oder Geräte darzustellen. Dies bedeutet, dass er auch bei direktem Kontakt mit dem Netz weniger kritisch ist als Kondensatoren anderer Klassen.
Warum ist eine Nennspannung von 275 V AC wichtig?
Eine Nennspannung von 275 V AC ist für Anwendungen in Regionen mit einer Netzspannung von 220-240 V AC, wie in Europa üblich, ausreichend. Sie bietet eine ausreichende Sicherheitsreserve für Schwankungen im Stromnetz und gewährleistet, dass der Kondensator auch unter normalen Betriebsbedingungen nicht überlastet wird.
Wie beeinflusst die Kapazität von 150 nF die Entstörfunktion?
Die Kapazität von 150 nF bestimmt, wie effektiv der Kondensator hochfrequente Störsignale ableiten kann. Ein höherer Kapazitätswert ist generell besser geeignet, um niederfrequentere Störungen zu filtern, während kleinere Kapazitäten für höhere Frequenzen zuständig sind. Die 150 nF sind ein guter Kompromiss für ein breites Spektrum an Netzstörungen.
Was bedeutet das Rastermaß (RM) von 15,0 mm?
Das Rastermaß (RM) von 15,0 mm bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden axialen Anschlussdrähte. Dieser Standardwert ist wichtig für die automatische Bestückung auf Leiterplatten und gewährleistet die Kompatibilität mit gängigen Bestückungsmaschinen und Sockeln.
Kann dieser Kondensator auch für Gleichspannungsanwendungen verwendet werden?
Ja, Funkentstörkondensatoren vom Typ X2 können grundsätzlich auch in Gleichspannungskreisen eingesetzt werden. Allerdings ist ihre primäre Auslegung und Optimierung auf die Entstörung von Wechselspannungsnetzen fokussiert. Für reine Gleichspannungsfilterungen gibt es oft spezifischere Kondensator-Typen, die jedoch die Entstöreffizienz des VIS BFC233620154 nicht schmälern.
Welche Vorteile bietet die maximale Betriebstemperatur von 100°C?
Eine hohe maximale Betriebstemperatur von 100°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig funktioniert. Dies ist besonders wichtig in elektronischen Geräten, in denen Komponenten nahe beieinander liegen und Wärme abstrahlen.
Wie kann ich sicherstellen, dass dieser Kondensator für meine spezifische Anwendung geeignet ist?
Um sicherzustellen, dass der VIS BFC233620154 Kondensator für Ihre Anwendung geeignet ist, sollten Sie die spezifischen Anforderungen Ihrer Schaltung prüfen. Achten Sie auf die Nennspannung, die erforderliche Kapazität für die gewünschte Entstörwirkung und die Platzverhältnisse auf Ihrer Leiterplatte (Rastermaß). Die X2-Klassifizierung und die hohe Betriebstemperatur machen ihn zu einer vielseitigen Wahl für viele professionelle Anwendungen.
