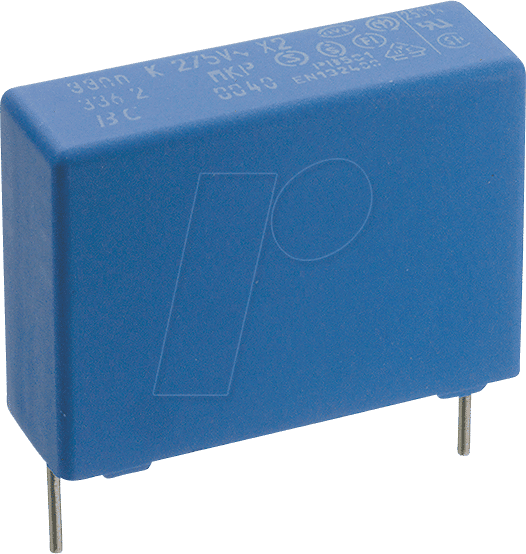

VIS BFC233620105 – Funkentstörkondensator: Maximale Signalreinheit und Betriebssicherheit für Ihre Elektronik
Der VIS BFC233620105 ist ein leistungsstarker Funkentstörkondensator, der speziell entwickelt wurde, um unerwünschte elektromagnetische Interferenzen (EMI) in elektronischen Schaltungen effektiv zu unterdrücken. Er eignet sich ideal für Ingenieure, Entwickler und ambitionierte Hobbyisten, die höchste Ansprüche an die Signalqualität und die Zuverlässigkeit ihrer Systeme stellen. Wenn Sie Probleme mit Störsignalen haben, die die Leistung Ihrer Geräte beeinträchtigen, oder die Einhaltung strenger EMV-Richtlinien gewährleisten müssen, ist dieser Kondensator die präzise und verlässliche Lösung.
Schutz vor Störsignalen: Die Notwendigkeit von Funkentstörkondensatoren
In der modernen Elektronikentwicklung sind Funkentstörkondensatoren unverzichtbar. Sie spielen eine entscheidende Rolle bei der Aufrechterhaltung der Integrität von Signalen und dem Schutz empfindlicher Bauteile vor schädlichen EMI. Diese Störsignale können von einer Vielzahl von Quellen herrühren, darunter Schaltnetzteile, Motoren, Hochfrequenzschaltungen und sogar externe elektromagnetische Felder. Ohne adäquate Entstörung können diese Interferenzen zu fehlerhaften Messungen, Datenkorruption, instabilem Verhalten von Geräten und sogar zu Ausfällen führen. Der VIS BFC233620105 adressiert diese Herausforderungen direkt, indem er eine hocheffiziente Dämpfung von Störfrequenzen ermöglicht.
Technische Exzellenz und Zuverlässigkeit des VIS BFC233620105
Der VIS BFC233620105 zeichnet sich durch seine spezifischen technischen Merkmale aus, die ihn zu einer überlegenen Wahl gegenüber generischen Entstörlösungen machen. Mit einer Kapazität von 1,0 nF bietet er eine präzise Abstimmung für eine breite Palette von Entstörungsanwendungen. Die X2-Klassifizierung bestätigt seine Eignung für den Einsatz direkt am Netzanschluss und die Gewährleistung höchster Sicherheitsstandards. Dies bedeutet, dass er für den Einsatz in Szenarien konzipiert ist, in denen ein direkter Kontakt mit der Netzspannung möglich ist, und bietet einen robusten Schutz gegen Spannungsspitzen. Die Nennspannung von 275 V AC ermöglicht den Einsatz in vielen globalen Netzwerken, während die Betriebstemperatur von bis zu 100°C seine Leistungsfähigkeit auch unter anspruchsvollen thermischen Bedingungen sicherstellt.
Vorteile des VIS BFC233620105 im Überblick
- Effektive EMI-Unterdrückung: Durch seine optimierte Kapazität und X2-Klassifizierung werden Störsignale im Netzanschlusspunkt zuverlässig gedämpft und schädliche Interferenzen für nachgeschaltete Komponenten minimiert.
- Hohe Betriebssicherheit: Die Nennspannung von 275 V AC und die X2-Zulassung gewährleisten einen sicheren Betrieb auch in Anwendungen, die direkt mit dem Stromnetz verbunden sind.
- Temperaturbeständigkeit: Mit einem Betriebstemperaturbereich bis zu 100°C ist dieser Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig einsetzbar.
- Präzise Kapazität: Die exakte Kapazität von 1,0 nF ermöglicht eine gezielte Entstörung und verhindert unerwünschte Auswirkungen auf die Funktionalität der Schaltung.
- Geringer Toleranzbereich: Eine Fertigungstoleranz von 20% bietet ein ausgewogenes Verhältnis zwischen Kosten und Präzision für die meisten Entstörungsanwendungen.
- Standardisierter Rastermaß: Das Rastermaß von 27,5 mm erleichtert die Integration in bestehende Schaltungsdesigns und Leiterplattenlayouts, was den Entwicklungsprozess vereinfacht.
- Langfristige Zuverlässigkeit: Hochwertige Materialien und eine sorgfältige Fertigung garantieren eine lange Lebensdauer und konstante Leistung über die Zeit.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | VIS |
| Modellbezeichnung | BFC233620105 |
| Typ | Funkentstörkondensator |
| Kondensatorklasse | X2 (Sicherheitsklasse für Netzspannungsfilterung) |
| Kapazität | 1,0 nF (Nanofarad) |
| Nennspannung | 275 V AC (Wechselspannung) |
| Rastermaß (RM) | 27,5 mm (Abstand zwischen den Anschlussdrähten) |
| Maximale Betriebstemperatur | 100°C |
| Kapazitätstoleranz | ± 20% |
| Dielektrikum | Polypropylenfilm (typisch für X2-Kondensatoren, bietet hohe Spannungsfestigkeit und niedrige Verluste) |
| Gehäusematerial | Selbstverlöschendes Kunststoffgehäuse (erhöht die Sicherheit im Brandfall) |
| Anschlussdrähte | Verzinnte Kupferdrähte für zuverlässige Lötverbindungen |
| Anwendungsbereiche | Netzfilterung, Schutzkondensatoren an Schaltern, Unterdrückung von Schaltgeräuschen in Netzteilen, EMV-Filterung in Haushaltsgeräten, industriellen Steuerungen und Unterhaltungselektronik. |
| Sicherheitszertifizierungen | Entspricht relevanten Normen für Netzspannungsfilterung (z.B. EN 60384-14) |
Anwendungsgebiete: Wo der VIS BFC233620105 seine Stärken ausspielt
Der VIS BFC233620105 ist ein vielseitig einsetzbarer Funkentstörkondensator, der in einer breiten Palette von elektronischen Geräten und Systemen zur Anwendung kommt. Seine robuste Bauweise und die X2-Klassifizierung prädestinieren ihn für den Einsatz in Bereichen, in denen die Zuverlässigkeit und die Einhaltung von elektromagnetischen Verträglichkeitsstandards (EMV) von höchster Bedeutung sind.
- Netzfilterung in Geräten der Unterhaltungselektronik: Von Fernsehgeräten und Audioanlagen bis hin zu Computern und Monitoren hilft der Kondensator, Netzrauschen zu reduzieren und eine klare Signalübertragung zu gewährleisten.
- Industrielle Steuerungs- und Automatisierungstechnik: In SPS-Systemen, Motorsteuerungen und anderen industriellen Anwendungen sorgt er für eine störungsfreie Funktion und schützt empfindliche Elektronik vor den aggressiven elektromagnetischen Feldern, die in industriellen Umgebungen üblich sind.
- Netzteile und Schaltregler: Als Teil von Eingangsfiltern in AC/DC- und DC/DC-Wandlern unterdrückt er hochfrequente Schaltgeräusche und verbessert die Effizienz und Stabilität des Netzteils.
- Haushaltsgeräte: In Waschmaschinen, Geschirrspülern, Mikrowellen und anderen Geräten mit elektrischen Motoren oder Schaltnetzteilen trägt er zur Reduzierung von Funkstörungen bei, die andere Geräte beeinträchtigen könnten.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Vorschaltgeräten für Leuchtstofflampen leistet er einen wichtigen Beitrag zur Reduzierung von EMI.
- Medizintechnik: Wo höchste Zuverlässigkeit und die Vermeidung von Fehlfunktionen entscheidend sind, bietet der VIS BFC233620105 eine sichere Entstörlösung.
- Prototypenentwicklung und Forschung: Ingenieure und Forscher nutzen diesen Kondensator, um die EMV-Performance ihrer Prototypen zu optimieren und die Konformität mit relevanten Normen zu demonstrieren.
Konstruktionsprinzipien und Materialauswahl
Der VIS BFC233620105 Funkentstörkondensator basiert auf der bewährten Technologie von Folienkondensatoren, die speziell für Entstörungsanwendungen optimiert sind. Das Dielektrikum besteht typischerweise aus einem Polypropylenfilm, der aufgrund seiner hervorragenden dielektrischen Eigenschaften, seiner hohen Spannungsfestigkeit und seines geringen Verlustfaktors bei hohen Frequenzen ausgewählt wird. Diese Eigenschaften sind entscheidend für die effektive Dämpfung von Störsignalen im Netzspannungsbereich. Die Metallisierung des Films, oft mit Aluminium, erzeugt die notwendige Kapazität. Die X2-Klassifizierung bedeutet, dass der Kondensator für den Einsatz in sogenannten Y-Kondensator-Netzfiltern konzipiert ist, die direkt mit dem Netz verbunden sind und eine hohe Zuverlässigkeit sowie Sicherheit im Falle eines Durchschlags aufweisen müssen. Das Gehäusematerial ist in der Regel aus einem selbstverlöschenden Kunststoff gefertigt, der im Falle eines internen Fehlers oder einer Überlastung das Risiko einer Brandausbreitung minimiert. Die Anschlussdrähte sind aus verzinntem Kupfer gefertigt, um eine gute Leitfähigkeit und eine zuverlässige Lötbarkeit zu gewährleisten. Diese sorgfältige Materialauswahl und Konstruktion tragen maßgeblich zur Langlebigkeit und Leistungsfähigkeit des Kondensators bei.
FAQ – Häufig gestellte Fragen zu VIS BFC233620105 – Funkentstörkondensator, X2, 1,0 nF, 275 V, RM 27,5, 100°C, 20%
Was bedeutet die X2-Klassifizierung bei diesem Kondensator?
Die X2-Klassifizierung ist eine Sicherheitsnorm für Kondensatoren, die für den Einsatz direkt am Netzanschluss vorgesehen sind. Sie garantiert, dass der Kondensator so konstruiert ist, dass er im Falle eines internen Fehlers keine Gefahr darstellt und die Sicherheit von Personen und Geräten schützt.
Warum ist eine Kapazität von 1,0 nF wichtig für die Funkentstörung?
Die Kapazität von 1,0 nF ist für viele gängige Entstörungsanwendungen im Netzspannungsbereich optimal abgestimmt. Sie bietet eine effektive Impedanz bei den relevanten Frequenzen von Störsignalen, um diese zu dämpfen, ohne die eigentliche Funktion der Schaltung negativ zu beeinflussen.
Kann ich diesen Kondensator auch für Gleichspannungsanwendungen verwenden?
Ja, obwohl er primär für Wechselspannungsanwendungen am Netzanschluss konzipiert ist, kann der VIS BFC233620105 aufgrund seiner Robustheit und Qualität auch in bestimmten Gleichspannungsanwendungen als Entstörfilter eingesetzt werden, solange die Nennspannung (275 V) nicht überschritten wird.
Was bedeutet das Rastermaß von 27,5 mm?
Das Rastermaß (RM) von 27,5 mm gibt den Abstand zwischen den beiden Anschlussdrähten des Kondensators an. Dieses Standardmaß erleichtert die Montage auf Leiterplatten und die Integration in bestehende Schaltungsdesigns, da es mit vielen Standard-Steckplätzen und Bohrrastern kompatibel ist.
Ist die Temperatur von 100°C ein kritischer Wert?
Nein, die Angabe von 100°C als maximale Betriebstemperatur bedeutet, dass der Kondensator auch in Umgebungen, in denen Temperaturen bis zu diesem Wert auftreten, zuverlässig funktioniert. Dies ist wichtig für Anwendungen mit hoher Leistungsdichte oder in warmen Umgebungen.
Wie beeinflusst die 20%ige Toleranz die Funktion des Kondensators?
Eine Toleranz von 20% ist für Funkentstörungsanwendungen typisch und bietet ein gutes Gleichgewicht zwischen Präzision und Kosten. Für die meisten Entstörungszwecke ist diese Toleranz ausreichend, um die gewünschte Dämpfungswirkung zu erzielen. Höhere Präzision wäre für Schwingkreise oder Zeitgeberschaltungen relevanter.
Wo finde ich weitere technische Daten oder ein Datenblatt?
Weitere detaillierte technische Informationen und ein vollständiges Datenblatt für den VIS BFC233620105 sind auf der Webseite des Herstellers VIS oder bei autorisierten Händlern erhältlich. Dort finden Sie auch Informationen zur Zuverlässigkeit, Lebensdauer und spezifischen Leistungskurven.
