Präzise Leistung für anspruchsvolle Elektronikprojekte

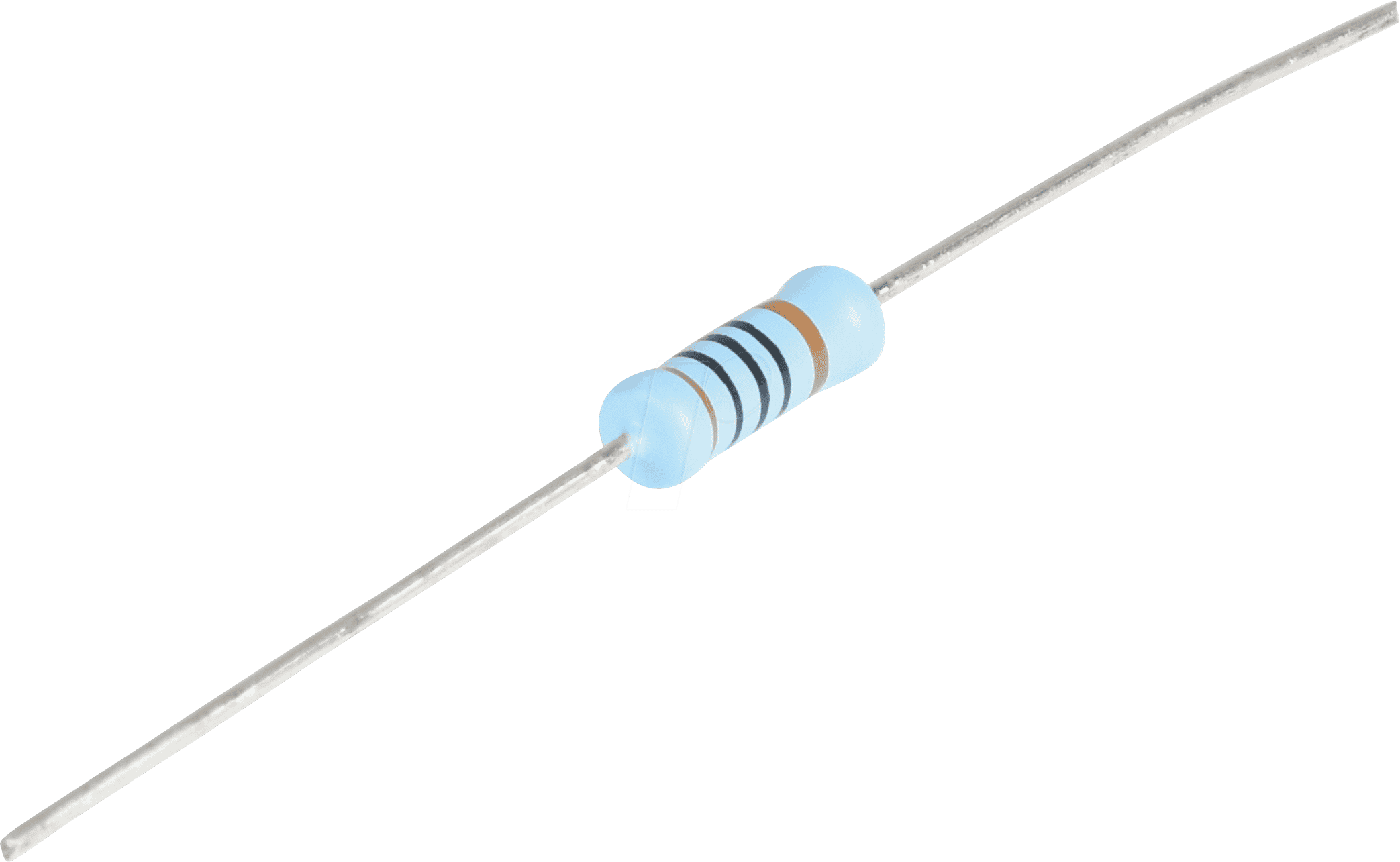

Der VI MBE04140C6803 – ein axialer Dünnschichtwiderstand mit 1 Watt Leistung, 680 kOhm Widerstandswert und einer präzisen Toleranz von 1% – ist die ideale Komponente für Ingenieure, Entwickler und anspruchsvolle Bastler, die höchste Genauigkeit und Zuverlässigkeit in ihren Schaltungen benötigen. Wenn Ihre Anwendung eine stabile und exakte Strom- oder Spannungsregelung erfordert und Standardwiderstände aufgrund ihrer Toleranz oder Leistungsgrenzen ungeeignet sind, bietet dieser Dünnschichtwiderstand die ultimative Lösung.
Überlegene Präzision und Stabilität: Warum der VI MBE04140C6803 die erste Wahl ist
Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen zeichnen sich Dünnschichtwiderstände durch ihre überragende Präzision, Stabilität und geringen Rauschfaktoren aus. Der VI MBE04140C6803 setzt hier neue Maßstäbe. Seine exakte Toleranz von 1% minimiert Abweichungen im Schaltungsverhalten und gewährleistet reproduzierbare Ergebnisse, was besonders in Mess-, Regelungs- und Signalverarbeitungsschaltungen unerlässlich ist. Die 1-Watt-Leistungsklasse ermöglicht zudem den Einsatz in Anwendungen mit erhöhter Belastung, ohne Kompromisse bei der Genauigkeit eingehen zu müssen. Dies macht ihn zur überlegenen Wahl für kritische Schaltungsdesigns, wo Standardlösungen an ihre Grenzen stoßen.
Technische Exzellenz des VI MBE04140C6803 – Dünnschichtwiderstand
Die Kerninnovation des VI MBE04140C6803 liegt in seiner fortschrittlichen Dünnschichttechnologie. Hierbei wird eine hochreine Widerstandsschicht auf einem keramischen Trägermaterial aufgebracht und präzise auf den gewünschten Widerstandswert trimmt. Diese Fertigungsmethode ermöglicht eine herausragende Homogenität der Widerstandsschicht und führt zu den charakteristischen Vorteilen dieses Bauteils:
- Hohe Genauigkeit: Die 1%-Toleranz gewährleistet eine sehr geringe Abweichung vom Nennwiderstand, was für präzise Schaltungen unerlässlich ist.
- Geringer Temperaturkoeffizient (TCR): Dünnschichtwiderstände weisen typischerweise einen niedrigen TCR auf, was bedeutet, dass der Widerstandswert sich auch bei Temperaturschwankungen kaum ändert. Dies sorgt für eine konstante Leistung über einen weiten Temperaturbereich.
- Geringes Rauschen: Im Vergleich zu anderen Widerstandsarten erzeugen Dünnschichtwiderstände ein signifikant geringeres elektrisches Rauschen, was besonders in empfindlichen Audio- und Messschaltungen von Vorteil ist.
- Gute Frequenzcharakteristik: Die geringe parasitäre Kapazität und Induktivität machen diese Widerstände auch für Hochfrequenzanwendungen geeignet.
- Robuste Konstruktion: Die axiale Bauform mit beidseitig angebrachten Anschlüssen bietet eine solide mechanische Stabilität und vereinfacht die Montage in Leiterplatten.
Anwendungsgebiete und Vorteile in der Praxis
Der VI MBE04140C6803 – Dünnschichtwiderstand, axial, 1 W, 680 kOhm, 1% ist aufgrund seiner herausragenden Eigenschaften prädestiniert für eine Vielzahl von anspruchsvollen Einsatzbereichen. Die exakte Widerstandsdefinition ermöglicht die präzise Einstellung von Arbeitspunkten in Transistorschaltungen, die genaue Dosierung von Strömen und die stabile Funktion von Filter- und Dämpfungsgliedern. Seine Leistungsfähigkeit erlaubt zudem den Einsatz als Lastwiderstand oder in Stromversorgungsschaltungen, wo eine zuverlässige Ableitung von Wärme und gleichzeitige Präzision gefordert sind.
- Präzisionsmessgeräte: In Voltmeter, Amperemeter und Oszilloskopen sind exakte Widerstandswerte entscheidend für die Genauigkeit der Messungen.
- Audio- und HiFi-Anlagen: Zur Signalaufbereitung, Entzerrung und Verstärkung, wo geringes Rauschen und lineare Übertragungseigenschaften gefordert sind.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und präzise Signalverarbeitung unerlässlich sind.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, wo konsistente Leistung unter variierenden Umgebungsbedingungen wichtig ist.
- Forschungs- und Entwicklungslabore: Für Prototypenbau und experimentelle Schaltungen, bei denen exakte Parameter unerlässlich sind.
- Hochfrequenzschaltungen: In Kommunikationssystemen und RF-Design, wo schnelle und genaue Signalreaktion benötigt wird.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | VI MBE04140C6803 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Leistungsklasse | 1 Watt (1 W) |
| Nennwiderstandswert | 680 Kilohm (680 kOhm) |
| Toleranz | +/- 1% |
| Material der Widerstandsschicht | Präzise aufgebrachte Dünnschichtlegierung (typischerweise Metalloxid oder Metallnitrid auf Keramikträger) |
| Temperaturkoeffizient (TCR) | Sehr gering (typischerweise im Bereich von +/- 50 ppm/°C oder besser, abhängig von der genauen Legierung und Fertigung) |
| Betriebstemperaturbereich | Typischerweise von -55°C bis +155°C, mit Leistungsreduktion oberhalb von z.B. +70°C |
| Anschlussdrähte | Verzinnte Kupferdrahtanschlüsse für gute Lötbarkeit und elektrische Leitfähigkeit |
| Isolierung | Schutzlackierung, die mechanischen Schutz und elektrische Isolation bietet |
| Konstruktionsweise | Aufbringen der Widerstandsschicht auf einem robusten Keramiksubstrat, abgeschlossen mit axialen Anschlussdrähten und einer schützenden Außenhülle. Dies gewährleistet thermische Stabilität und mechanische Integrität. |
FAQ – Häufig gestellte Fragen zu VI MBE04140C6803 – Dünnschichtwiderstand, axial, 1 W, 680 kOhm, 1%
Was bedeutet die 1%-Toleranz bei diesem Widerstand und warum ist sie wichtig?
Die 1%-Toleranz gibt an, dass der tatsächliche Widerstandswert des Bauteils maximal 1% vom angegebenen Nennwert (680 kOhm) abweichen darf. Dies ist entscheidend für Schaltungen, die eine hohe Präzision erfordern, wie z.B. in Messinstrumenten oder Audio-Equalizern, wo geringe Abweichungen zu Fehlmessungen oder unerwünschten Klangveränderungen führen könnten.
Ist dieser 1-Watt-Dünnschichtwiderstand für den Dauereinsatz bei voller Leistung geeignet?
Ein 1-Watt-Widerstand ist für die dissipierte Leistung von bis zu 1 Watt ausgelegt. Für den sicheren und langlebigen Betrieb bei dieser Nennleistung ist es jedoch ratsam, eine ausreichende Wärmeableitung zu gewährleisten, z.B. durch geeignete Leiterbahnführung oder eine Umgebungstemperatur unterhalb der maximal zulässigen Betriebstemperatur (oft um 70°C, abhängig vom Hersteller). Oberhalb dieser Temperatur erfolgt eine Leistungsreduktion.
Was unterscheidet einen Dünnschichtwiderstand von einem Dickschicht- oder Kohleschichtwiderstand?
Der Hauptunterschied liegt in der Dicke und Art der aufgebrachten Widerstandsschicht. Dünnschichtwiderstände verwenden eine sehr dünne, präzise kontrollierte Schicht (im Mikrometerbereich) aus Metalllegierungen, was zu höherer Präzision, geringerem Rauschen und besserer Stabilität führt. Dickschichtwiderstände verwenden eine dickere Schicht aus einer keramischen Paste mit leitfähigen Partikeln, was sie robuster und günstiger macht, aber die Präzision und das Rauschverhalten beeinträchtigt. Kohleschichtwiderstände sind ältere Technologie mit geringerer Präzision und höherem Rauschen.
In welchen speziellen Anwendungen sind 680 kOhm Widerstände üblich?
680 kOhm ist ein relativ hoher Widerstandswert und wird häufig in Steuerkreisen, als Pull-up- oder Pull-down-Widerstände in digitalen Logikschaltungen, in Zeitgeberschaltungen (z.B. mit Kondensatoren in RC-Gliedern) oder als Lastwiderstände in bestimmten Sensorschaltungen eingesetzt, wo ein geringer Stromfluss erwünscht ist.
Wie wird die Langlebigkeit des VI MBE04140C6803 sichergestellt?
Die Langlebigkeit von Dünnschichtwiderständen wie diesem wird durch die hohe Qualität der Widerstandsschicht, die Stabilität des Keramikträgers und die robuste Verkapselung gewährleistet. Faktoren wie der geringe Temperaturkoeffizient und die Beständigkeit gegenüber Umwelteinflüssen tragen ebenfalls zur langfristigen Zuverlässigkeit bei. Die präzise Fertigung minimiert innere Spannungen, die im Laufe der Zeit zu Degradation führen könnten.
Ist dieser Widerstand für den Einsatz in Niedrigtemperatur-Anwendungen geeignet?
Ja, Dünnschichtwiderstände sind bekannt für ihren niedrigen Temperaturkoeffizienten. Das bedeutet, dass ihre Widerstandswerte auch bei sehr niedrigen Temperaturen stabil bleiben. Der typische Betriebstemperaturbereich von -55°C bis +155°C ermöglicht den Einsatz in einer breiten Palette von Umgebungen, einschließlich solcher mit extremen Minustemperaturen.
Welchen Vorteil bietet die axiale Bauform?
Die axiale Bauform mit Anschlussdrähten an beiden Enden des zylindrischen Widerstandskörpers ist eine etablierte und bewährte Konstruktion für die Montage auf Leiterplatten (Through-Hole Technology). Sie bietet eine gute mechanische Verankerung, erleichtert die automatische Bestückung und ermöglicht eine einfache Lötverbindung. Die Platzierung der Anschlüsse an den axialen Enden der Widerstandsfläche maximiert zudem die Effektivität der Dünnschicht und minimiert parasitäre Effekte.
