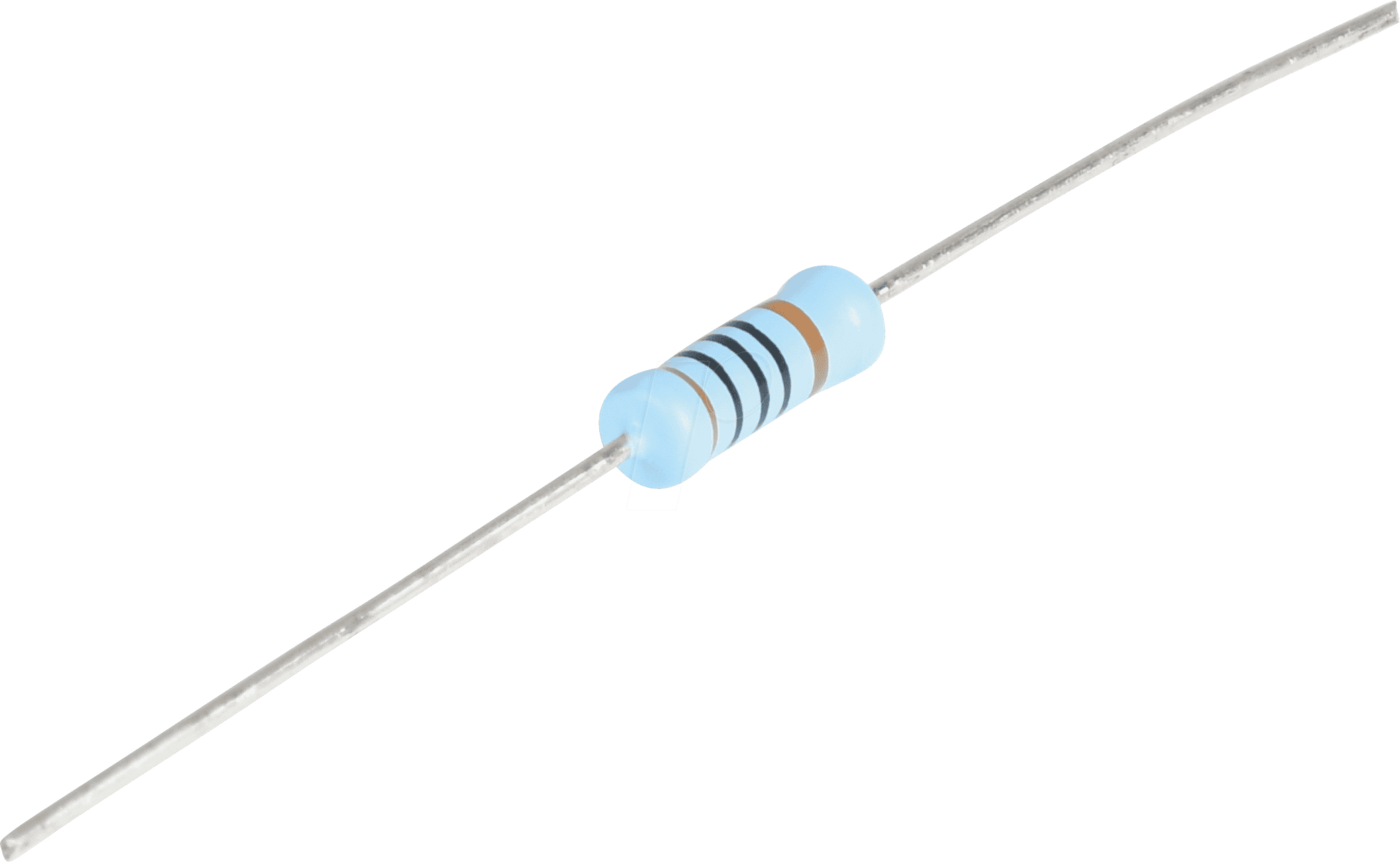

Präzisionswiderstand für anspruchsvolle Schaltungen: VI MBE04140C3000
Sie suchen einen Dünnschichtwiderstand, der höchste Präzision und Zuverlässigkeit in Ihren elektronischen Schaltungen garantiert? Der VI MBE04140C3000 ist die ideale Lösung für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die auf exakte Widerstandswerte und stabile Performance angewiesen sind. Dieses Bauteil ist speziell konzipiert, um den Anforderungen anspruchsvoller Anwendungen gerecht zu werden, bei denen geringe Toleranzen und eine hohe Leistungsaufnahme kritisch sind.
Überlegene Leistung und Präzision
Der VI MBE04140C3000 setzt Maßstäbe in puncto Präzision und Stabilität. Im Gegensatz zu Standard-Kohleschichtwiderständen bietet dieser Dünnschichtwiderstand eine signifikant geringere Toleranz von nur 1%, was für kritische Schaltungsdesigns unerlässlich ist. Die 1-Watt-Leistungsaufnahme ermöglicht zudem den Einsatz in Bereichen mit erhöhter thermischer Belastung, ohne Kompromisse bei der Genauigkeit eingehen zu müssen. Seine axiale Bauform erleichtert die Integration in Bestückungsprozesse und sorgt für eine robuste mechanische Verbindung.
Hervorragende Eigenschaften des VI MBE04140C3000
- Extrem geringe Toleranz: Mit nur 1% Abweichung vom Nennwiderstand von 300 Ohm werden Schaltungsdesigns auf ein neues Präzisionsniveau gehoben. Dies ist entscheidend für die Stabilität von Sensoren, Verstärkern und Präzisionsmessschaltungen.
- Hohe Leistungsfähigkeit: Die 1 Watt Nennleistung erlaubt den Einsatz in anspruchsvollen Applikationen, bei denen eine zuverlässige Wärmeableitung und konstante Funktion unter Last gewährleistet sein müssen.
- Dünnschichttechnologie: Diese fortschrittliche Technologie ermöglicht eine feine, gleichmäßige Widerstandsschicht, die zu niedrigeren Temperaturkoeffizienten und besserer Langzeitstabilität führt als bei älteren Widerstandstechnologien.
- Axiale Bauform: Die axial angeordneten Anschlussdrähte sind ideal für die Durchsteckmontage (THT) und bieten eine hervorragende mechanische Stabilität. Dies vereinfacht den automatisierten Bestückungsprozess und erhöht die Zuverlässigkeit der Lötverbindungen.
- Breiter Einsatzbereich: Von der Industrieautomatisierung über Audio-Equipment bis hin zu Labormessgeräten – die präzisen Eigenschaften machen ihn zu einem universellen Bausteil für anspruchsvolle Elektronik.
- Zuverlässigkeit und Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und konstante Leistung über viele Betriebsstunden hinweg, selbst unter widrigen Bedingungen.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Teilenummer | VI MBE04140C3000 |
| Typ | Dünnschichtwiderstand, axial |
| Nennleistung | 1 W (Watt) |
| Widerstandswert | 300 Ohm (Ω) |
| Toleranz | 1 % (Prozent) |
| Gehäusegröße | Ähnlich 1/4 Watt (typisch für 1W axiale Dünnschichtwiderstände wie dieser) |
| Anschlusstyp | Axial |
| Temperaturkoeffizient | Sehr niedrig (typisch für Dünnschichtwiderstände dieser Klasse) – für minimale Änderung des Widerstandswerts mit der Temperatur. |
| Material der Widerstandsschicht | Metallfilm (typisch für Dünnschichtwiderstände, die hohe Präzision und Stabilität bieten) |
| Isolationsmaterial | Epoxidharz oder ähnliches polymeres Material, das thermische und mechanische Beständigkeit bietet. |
| Betriebstemperaturbereich | Erweitert, um konstante Leistung unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Einsatzgebiete | Präzisionsmesstechnik, Audio-Verstärker, Stromversorgungen, Industrie-Automatisierung, Schaltungsdesign mit geringen Toleranzanforderungen. |
Material und Konstruktion für maximale Zuverlässigkeit
Der VI MBE04140C3000 basiert auf einer sorgfältig aufgetragenen Metallschicht, die auf einem Keramikkörper angebracht wird. Diese Dünnschichttechnologie ist der Schlüssel zu seinen exzellenten elektrischen Eigenschaften. Im Vergleich zu Kohleschichtwiderständen, die eine grobere Struktur aufweisen und anfälliger für Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen sind, bietet die Metallschicht eine höhere Homogenität und Stabilität. Die präzise aufgebrachte Schicht diktiert den exakten Widerstandswert. Die 1%-Toleranz unterstreicht die hohe Qualität der Materialauswahl und des Fertigungsprozesses. Die axiale Anschlussdrahtgeometrie ist aus einem robusten Material gefertigt, das eine sichere Lötverbindung ermöglicht und gleichzeitig eine gute Wärmeübertragung vom Widerstandselement zum umliegenden Medium gewährleistet. Das Gehäuse aus isolierendem Material schützt die empfindliche Widerstandsschicht vor mechanischer Beschädigung und chemischen Einflüssen und trägt zur Wärmeableitung bei.
Anwendungsgebiete im Detail
Die Präzision des VI MBE04140C3000 macht ihn zu einer unverzichtbaren Komponente in einer Vielzahl von anspruchsvollen elektronischen Systemen:
- Präzisionsmesstechnik und Sensorik: In Anwendungen, bei denen kleinste Änderungen von physikalischen Größen gemessen werden müssen, sind exakte Widerstände essentiell, um Messfehler zu minimieren. Der 300 Ohm Widerstand mit 1% Toleranz ist ideal für die Kalibrierung von Messgeräten und die Signalaufbereitung in Sensoren.
- Audio- und Hi-Fi-Systeme: In hochwertigen Audio-Schaltungen, insbesondere in Vorverstärkern und Leistungsverstärkern, sind präzise Widerstände entscheidend für die Klangqualität und die Signalintegrität. Sie beeinflussen die Verstärkung, die Frequenzweichen und die Filterung von Audiosignalen.
- Industrielle Steuerungen und Automatisierung: In industriellen Umgebungen, in denen Zuverlässigkeit und Genauigkeit oberste Priorität haben, wird der VI MBE04140C3000 für Regelkreise, Signalfilter und als Lastwiderstand eingesetzt. Die 1-Watt-Leistung ist hierbei ein wichtiger Faktor für die thermische Stabilität.
- Stromversorgungsdesigns: In präzisen Spannungsreglern und DC/DC-Wandlern sind exakte Widerstandswerte für die Stabilisierung der Ausgangsspannung unerlässlich. Der geringe Temperaturkoeffizient sorgt für eine stabile Funktion über einen weiten Temperaturbereich.
- Laborelektronik und Prototyping: Für Entwickler und Ingenieure, die komplexe Schaltungen entwerfen und testen, bietet dieser Widerstand die nötige Zuverlässigkeit und Genauigkeit für fundierte Ergebnisse.
FAQ – Häufig gestellte Fragen zu VI MBE04140C3000 – Dünnschichtwiderstand, axial, 1 W, 300 Ohm, 1%
Was unterscheidet einen Dünnschichtwiderstand von einem Kohleschichtwiderstand?
Der Hauptunterschied liegt in der Art und Weise, wie der Widerstandswert erzeugt wird. Bei Kohleschichtwiderständen wird eine Mischung aus Kohlepulver und einem Bindemittel auf einen Keramikkörper aufgetragen. Dünnschichtwiderstände, wie der VI MBE04140C3000, nutzen eine extrem dünne Schicht aus Metall (Metallfilm) oder Metalloxid, die präzise auf einen Keramikkörper aufgebracht wird. Diese Dünnschichttechnologie führt zu einer deutlich höheren Präzision, geringeren Toleranzen, besseren Langzeitstabilität und niedrigeren Temperaturkoeffizienten.
Ist die 1% Toleranz für meine Anwendung ausreichend?
Eine 1% Toleranz ist für viele anspruchsvolle Anwendungen, wie Präzisionsmesstechnik, Audio-Schaltungen und industrielle Steuerungen, mehr als ausreichend. Sie bietet ein ausgezeichnetes Gleichgewicht zwischen Präzision und Kosten. Für extrem kritische Anwendungen, die noch engere Toleranzen erfordern, müssten spezifische Bauteile mit Toleranzen im Bereich von 0,1% oder 0,5% betrachtet werden, die jedoch in der Regel teurer sind.
Kann der VI MBE04140C3000 über seine Nennleistung von 1 W hinaus betrieben werden?
Es wird dringend empfohlen, die angegebene Nennleistung von 1 W nicht zu überschreiten. Eine dauerhafte Überschreitung der Nennleistung führt zu einer Überhitzung, die die Lebensdauer des Widerstands drastisch verkürzt und zu einer Veränderung seines Widerstandswertes führen kann. Für kurzzeitige Spitzenlasten kann eine gewisse Reserve vorhanden sein, dies sollte jedoch sorgfältig berechnet und die thermischen Bedingungen berücksichtigt werden. Für höhere Leistungsanforderungen sollten Sie Widerstände mit einer höheren Nennleistung wählen.
Wie wird die axiale Bauform im Vergleich zu SMD-Widerständen verwendet?
Die axiale Bauform mit beidseitig herausragenden Anschlussdrähten ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert. Dies bedeutet, dass die Drähte durch vorgebohrte Löcher auf der Leiterplatte gesteckt und dann auf der Unterseite verlötet werden. Diese Bauform bietet eine robustere mechanische Verbindung und ist oft einfacher zu bestücken, insbesondere bei handbestückten Prototypen oder in Kombination mit anderen THT-Komponenten. SMD-Widerstände (Surface Mount Device) hingegen werden direkt auf die Oberfläche der Leiterplatte gelötet und sind typischerweise kleiner.
Welche Art von Lötprozessen sind für diesen Widerstand geeignet?
Der VI MBE04140C3000 ist für gängige Lötverfahren wie Wellenlöten oder Handlöten geeignet. Die axialen Anschlussdrähte sind auf eine gute Lötbarkeit ausgelegt. Achten Sie darauf, die empfohlenen Löttemperaturen und -zeiten für die jeweilige Löttechnologie einzuhalten, um eine Beschädigung des Bauteils oder der Lötverbindung zu vermeiden.
Wie wirkt sich die Temperatur auf den Widerstandswert aus?
Als Dünnschichtwiderstand weist der VI MBE04140C3000 einen sehr niedrigen Temperaturkoeffizienten auf. Das bedeutet, dass sich sein Widerstandswert nur sehr geringfügig mit steigender oder fallender Temperatur ändert. Dies ist ein wesentlicher Vorteil gegenüber anderen Widerstandstypen und gewährleistet die Stabilität der Schaltung auch unter wechselnden Temperaturbedingungen.
Wo finde ich detailliertere Informationen zum Temperaturkoeffizienten oder anderen spezifischen elektrischen Parametern?
Detaillierte Informationen zum spezifischen Temperaturkoeffizienten (oft in ppm/°C angegeben) sowie weitere elektrische und mechanische Spezifikationen finden Sie im offiziellen Datenblatt des Herstellers. Dieses Datenblatt ist für die genaue Planung und Spezifikation unerlässlich und kann in der Regel auf der Produktseite des Herstellers oder bei autorisierten Distributoren heruntergeladen werden.
