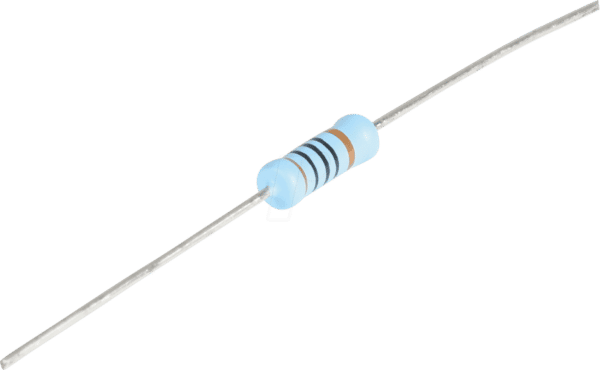

Ihr unverzichtbarer Baustein für präzise Schaltungen: VI MBE04140C2201 – Axialer Dünnschichtwiderstand, 1 W, 2,2 kOhm, 1%
Suchen Sie einen zuverlässigen und hochpräzisen Widerstand, der Ihre elektronischen Schaltungen stabil und genau arbeiten lässt? Der VI MBE04140C2201, ein axialer Dünnschichtwiderstand mit 1 Watt Leistung, 2,2 kOhm Widerstandswert und einer Toleranz von 1%, ist die ideale Lösung für anspruchsvolle Anwendungen, bei denen es auf höchste Zuverlässigkeit und Konsistenz ankommt. Entwickelt für Ingenieure, Hobbyisten und Profis in der Elektronikentwicklung und -fertigung, bietet dieses Bauteil eine überlegene Performance gegenüber gewöhnlichen Widerständen, insbesondere in Bereichen, wo Temperaturschwankungen und Langzeitstabilität kritisch sind.
Präzision und Stabilität für anspruchsvolle Elektronikanwendungen
Der VI MBE04140C2201 setzt neue Maßstäbe in puncto Präzision und Zuverlässigkeit. Seine Dünnschichttechnologie ermöglicht eine außergewöhnlich geringe Toleranz von 1%, was bedeutet, dass der tatsächliche Widerstandswert immer sehr nah am Nennwert liegt. Dies ist entscheidend für Schaltungen, die empfindlich auf Abweichungen reagieren, wie z.B. in Messtechnik, Audio-Equipment, Präzisionsnetzteilreglern oder anspruchsvollen Filterkreisen. Im Gegensatz zu vielen Kohleschichtwiderständen, die anfälliger für thermische Drift und Alterung sind, bietet der Dünnschichtwiderstand eine exzellente Langzeitstabilität und eine geringere Geräuschentwicklung. Die Leistungsklasse von 1 Watt ermöglicht den Einsatz in einer Vielzahl von Szenarien, ohne dass die Gefahr von Überlastung besteht, während die axiale Bauform die einfache Integration in Printplatten und Stecksysteme gewährleistet.
Vorteile des VI MBE04140C2201 – Mehr als nur ein Widerstand
- Herausragende Toleranz für maximale Genauigkeit: Mit einer Toleranz von nur 1% gewährleistet dieser Widerstand, dass Ihre Schaltungen exakt den Designdaten entsprechen.
- Exzellente thermische Stabilität: Die Dünnschichttechnologie minimiert Widerstandsänderungen bei Temperaturschwankungen, was für zuverlässige Operationen unter variablen Bedingungen unerlässlich ist.
- Hohe Belastbarkeit: Die 1-Watt-Leistungsklasse ermöglicht den Einsatz in leistungsfähigeren Schaltungen, ohne Kompromisse bei der Lebensdauer oder Zuverlässigkeit eingehen zu müssen.
- Geringe parasitäre Effekte: Dünnschichtwiderstände weisen oft geringere parasitäre Induktivitäten und Kapazitäten auf als andere Widerstandstypen, was sie ideal für Hochfrequenzanwendungen macht.
- Langzeitstabilität und Zuverlässigkeit: Vertrauen Sie auf eine konstante Leistung über lange Zeiträume, selbst unter anspruchsvollen Betriebsbedingungen.
- Präzise Widerstands- und Toleranzwerte: Speziell entwickelt für Anwendungen, bei denen selbst kleine Abweichungen den Unterschied machen können.
- Einfache Montage: Die axiale Bauform ist für die meisten gängigen Leiterplattenlayouts und Bestückungsverfahren optimiert.
Technische Spezifikationen und Qualitätsmerkmale
Der VI MBE04140C2201 repräsentiert die Spitzenklasse der passiven Bauelemente und zeichnet sich durch sorgfältig ausgewählte Materialien und eine präzise Fertigung aus. Die Dünnschichttechnologie, bei der eine Widerstandsschicht auf einem keramischen Substrat aufgebracht wird, ermöglicht eine äußerst gleichmäßige Widerstandsverteilung und somit eine hohe Genauigkeit. Diese Schicht besteht typischerweise aus Metalllegierungen oder Metalloxiden, die sorgfältig abgestimmt sind, um die gewünschten elektrischen Eigenschaften zu erzielen. Die präzise Laserbearbeitung der Widerstandsbahn erlaubt das exakte Trimmen auf den Zielwiderstandswert und die gewünschte Toleranz. Die Verkapselung schützt den Widerstand vor Umwelteinflüssen und mechanischer Beschädigung und trägt zur Wärmeableitung bei.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Axialer Dünnschichtwiderstand |
| Modellnummer | VI MBE04140C2201 |
| Widerstandswert | 2,2 kOhm (2200 Ohm) |
| Toleranz | ± 1% |
| Leistungsklasse (Dauerleistung) | 1 Watt (1W) |
| Max. Betriebstemperatur | Typischerweise +155°C bis +175°C (abhängig vom genauen Material und Herstellerstandard) |
| Min. Betriebstemperatur | Typischerweise -55°C |
| Temperaturkoeffizient (TC) | Sehr gering, oft im Bereich von ± 50 ppm/°C bis ± 100 ppm/°C für präzise Ausführungen. Dies gewährleistet minimale Widerstandsänderung über Temperaturbereiche. |
| Bauform | Axial, für Durchsteckmontage (THT – Through-Hole Technology) |
| Material der Widerstandsschicht | Hochwertige Metalllegierungen oder Metalloxide (z.B. Nickel-Chrom oder ähnliche für präzise Dünnschichtanwendungen) |
| Substratmaterial | Keramik (z.B. Aluminiumoxid – Al2O3) für exzellente thermische und elektrische Isolation. |
| Anschlüsse | Verzinnte Kupferdrähte für optimale Lötbarkeit und elektrische Leitfähigkeit. |
| Schutzbeschichtung | Flammhemmende Epoxidharz- oder Lackbeschichtung für mechanischen Schutz und elektrische Isolation. |
| Einsatzgebiete | Präzisionsinstrumentierung, Messtechnik, Audio-Verstärker, Netzteilregelung, Filterdesign, Signalverarbeitung, Hobby-Elektronik mit höchsten Ansprüchen. |
Die Technologie hinter der Präzision: Dünnschichtwiderstände
Dünnschichtwiderstände sind das Ergebnis hochentwickelter Fertigungsprozesse, die darauf abzielen, extrem genaue und stabile Widerstandswerte zu erzielen. Im Gegensatz zu Dickschichtwiderständen, bei denen eine dickere Schicht eines leitfähigen Materials aufgetragen wird, werden bei Dünnschichtwiderständen Schichten im Mikrometerbereich durch Vakuumabscheidung (z.B. Sputtern oder Verdampfen) oder chemische Gasphasenabscheidung (CVD) auf ein isolierendes Substrat aufgebracht. Dieses Substrat besteht in der Regel aus hochreinem Keramikmaterial wie Aluminiumoxid, das ausgezeichnete elektrische Isolationseigenschaften und eine gute Wärmeableitung bietet.
Die gewünschte Widerstandsgenauigkeit wird durch einen Präzisionsprozess namens Lasertrimmen erreicht. Hierbei wird ein Laserstrahl verwendet, um gezielt Material von der Widerstandsschicht zu entfernen und so den Widerstandswert zu erhöhen, bis der exakte Nennwert mit der spezifizierten Toleranz erreicht ist. Dieser Prozess ermöglicht die Herstellung von Widerständen mit Toleranzen von bis zu 0,1% oder sogar besser.
Die spezifische Zusammensetzung der Dünnschicht variiert je nach Hersteller und Anwendung, besteht aber häufig aus Metalllegierungen wie Nickel-Chrom (NiCr) oder Tantalnitrid (TaN), die für ihre Stabilität und niedrigen Temperaturkoeffizienten bekannt sind. Diese Materialien werden mit zusätzlichen Schichten zum Schutz und zur Leitfähigkeit ergänzt, bevor der gesamte Widerstand mit einer schützenden Beschichtung versehen wird.
Die axiale Bauform, charakterisiert durch zwei gegenüberliegende Anschlussdrähte, ist ein klassisches Design, das eine einfache Bestückung auf Leiterplatten ermöglicht. Diese Bauform ist besonders beliebt in der industriellen Elektronik, im Automobilbereich und in der Medizintechnik, wo Zuverlässigkeit und einfache Montage im Vordergrund stehen. Die 1-Watt-Leistungsklasse, kombiniert mit der hohen Präzision, macht den VI MBE04140C2201 zu einer universell einsetzbaren Komponente für anspruchsvolle Designs.
FAQ – Häufig gestellte Fragen zu VI MBE04140C2201 – Dünnschichtwiderstand, axial, 1 W, 2,2 kOhm, 1%
Was ist der Hauptvorteil eines Dünnschichtwiderstands gegenüber einem Kohleschichtwiderstand?
Dünnschichtwiderstände bieten im Allgemeinen eine deutlich höhere Präzision, eine bessere Langzeitstabilität, einen geringeren Temperaturkoeffizienten und eine geringere eigene Geräuschentwicklung im Vergleich zu Kohleschichtwiderständen. Dies macht sie ideal für Anwendungen, bei denen Genauigkeit und Zuverlässigkeit entscheidend sind.
Kann dieser Widerstand in Hochfrequenzschaltungen eingesetzt werden?
Ja, Dünnschichtwiderstände weisen typischerweise geringere parasitäre Induktivitäten und Kapazitäten auf als andere Widerstandstypen, was sie für viele Hochfrequenzanwendungen geeignet macht. Die genaue Eignung hängt jedoch von den spezifischen Anforderungen der Schaltung ab.
Was bedeutet die Leistungsklasse von 1 Watt für die Anwendung?
Die Leistungsklasse von 1 Watt gibt die maximale kontinuierliche Leistung an, die der Widerstand ohne Beschädigung oder übermäßige Erwärmung ableiten kann. Sie können diesen Widerstand also in Schaltungen verwenden, in denen die durchschnittliche oder Spitzenlast bis zu 1 Watt beträgt, wobei immer eine gewisse Reserve empfohlen wird.
Wie wird die 1% Toleranz erreicht und warum ist sie wichtig?
Die 1% Toleranz wird durch präzise Fertigungsprozesse, insbesondere durch Lasertrimmen, erreicht, um den Widerstandswert exakt auf 2,2 kOhm einzustellen. Diese hohe Genauigkeit ist essenziell für Schaltungen, bei denen die exakte Strom- oder Spannungsverteilung entscheidend für die Funktion ist, wie z.B. in Präzisionsmessgeräten oder präzisen Spannungs- und Stromquellen.
Welche Faktoren beeinflussen die Lebensdauer dieses Widerstands?
Die Lebensdauer wird hauptsächlich durch die Betriebstemperatur, die elektrische Belastung und Umwelteinflüsse wie Feuchtigkeit oder aggressive Gase beeinflusst. Durch die Einhaltung der spezifizierten Leistungsgrenzen und Betriebsbedingungen kann eine lange und zuverlässige Lebensdauer gewährleistet werden.
Ist die axiale Bauform für alle Leiterplatten geeignet?
Die axiale Bauform ist eine Standardbauform, die für die Durchsteckmontage auf den meisten gängigen Leiterplatten (PCBs) konzipiert ist. Sie erfordert zwei Bohrungen auf der Platine und ist mechanisch robust.
Was bedeutet der Temperaturkoeffizient (TC) von 100 ppm/°C?
Ein Temperaturkoeffizient von 100 ppm/°C (parts per million per degree Celsius) bedeutet, dass sich der Widerstandswert für jeden Grad Celsius Temperaturänderung um 100 Millionstel seines Nennwerts ändert. Bei 2,2 kOhm wären das 220 Ohm pro Million Grad Celsius. Dieser Wert ist für viele Präzisionsanwendungen als sehr gut zu betrachten und zeigt die Stabilität des Widerstands über Temperaturschwankungen.
