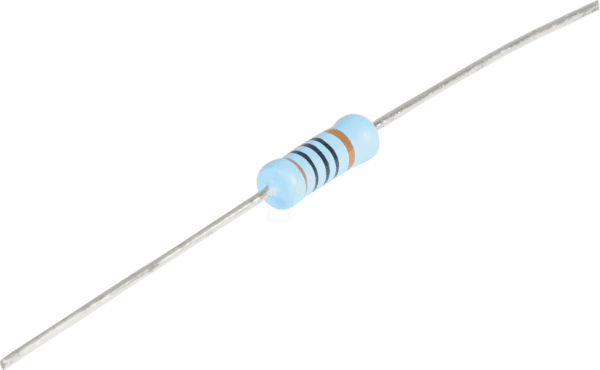

Präzise Leistung für anspruchsvolle Schaltungen: Der VI MBE04140C2200 Dünnschichtwiderstand
Für Entwickler, Ingenieure und Hobbyisten, die in ihren elektronischen Schaltungen eine exakte und zuverlässige Widerstandsfunktion benötigen, ist der VI MBE04140C2200 Dünnschichtwiderstand die ideale Lösung. Wenn präzise Stromsteuerung und stabile Schaltkreisperformance kritisch sind, bietet dieser axiale Widerstand mit 1 Watt Leistung, 220 Ohm Nennwert und einer beeindruckenden Toleranz von 1% die notwendige Genauigkeit, um unerwünschte Schwankungen zu minimieren und die Funktionalität Ihrer Geräte zu optimieren.
Herausragende Präzision und Stabilität: Der technologische Vorteil
Der VI MBE04140C2200 zeichnet sich durch seine Dünnschichttechnologie aus, die eine höhere Präzision und bessere Langzeitstabilität im Vergleich zu vielen herkömmlichen Kohleschichtwiderständen ermöglicht. Die exakte Einhaltung des Widerstandswertes von 220 Ohm mit einer Toleranz von nur 1% stellt sicher, dass Ihre Schaltungen konsistent und vorhersagbar arbeiten. Dies ist besonders wichtig in anspruchsvollen Anwendungen wie präzisen Messgeräten, Audio-Schaltungen, Stromversorgungen oder als Lastwiderstand in empfindlichen Signalpfaden, wo selbst geringe Abweichungen zu Fehlfunktionen führen könnten.
Konstruktion und Materialgüte für Langlebigkeit
Die axiale Bauform des VI MBE04140C2200 erleichtert die Montage auf Platinen und bietet eine robuste mechanische Integrität. Die Wahl des Dünnschichtmaterials, oft eine präzise abgelagerte Legierung, ermöglicht nicht nur die exakte Einstellung des Widerstandswertes, sondern auch eine gute Wärmeableitung. Mit einer Nennleistung von 1 Watt ist dieser Widerstand für moderate Leistungsanforderungen konzipiert, bei denen er seine spezifizierten elektrischen Eigenschaften auch unter Dauerbelastung beibehält.
Anwendungsgebiete, die Präzision erfordern
Die universelle Einsetzbarkeit und die hohe Zuverlässigkeit des VI MBE04140C2200 machen ihn zu einer wertvollen Komponente in einer Vielzahl von elektronischen Projekten und Geräten:
- Präzisions-Messgeräte: Als Teil von Spannungsteilern oder Filterkreisen, wo exakte Werte für genaue Messungen unerlässlich sind.
- Audio- und Hi-Fi-Anlagen: Zur Filterung und Einstellung von Signalpegeln, um eine unverfälschte Klangwiedergabe zu gewährleisten.
- Stromversorgungsmodule: Als Lastwiderstand zur Stabilisierung von Ausgangsspannungen oder zur Simulation von Lastbedingungen während des Testens.
- Regelschaltungen: In Rückkopplungsschleifen, um präzise Steuerungsaufgaben zu erfüllen.
- Entwicklungs- und Prototypenbau: Die zuverlässige Performance macht ihn zur Standardwahl für Entwicklungsarbeiten.
- Industrielle Steuerungen: Wo Robustheit und konstante Leistung unter wechselnden Umgebungsbedingungen gefordert sind.
Qualitätsmerkmale im Detail
Die überlegene Leistung des VI MBE04140C2200 resultiert aus einer Kombination sorgfältig ausgewählter Materialien und präziser Fertigungsprozesse. Die Dünnschichttechnologie garantiert eine hohe Gleichmäßigkeit der Widerstandsschicht, was zu geringem Rauschen und exzellenten Frequenzgängen beiträgt. Die axiale Bauform mit verzinnten Kupferanschlüssen sichert eine gute Lötbarkeit und elektrische Leitfähigkeit, was für die Signalintegrität in Hochfrequenzanwendungen von Bedeutung ist.
Technische Spezifikationen im Überblick
Die klar definierten Spezifikationen des VI MBE04140C2200 ermöglichen eine einfache Integration in bestehende oder neue Schaltungsdesigns:
- Modellnummer: VI MBE04140C2200
- Typ: Dünnschichtwiderstand
- Bauform: Axial
- Nennleistung: 1 W (Watt)
- Widerstandswert: 220 Ohm (Ω)
- Toleranz: 1% (Prozent)
- Temperaturkoeffizient: Typischerweise gering für Dünnschichtwiderstände, was eine hohe Stabilität über einen breiten Temperaturbereich gewährleistet (Spezifikationen variieren je nach exaktem Material, aber für Präzisionsanwendungen sind Werte im Bereich von ±50 ppm/°C oder besser üblich).
- Arbeitstemperaturbereich: Üblicherweise von -55°C bis +125°C, was die Eignung für anspruchsvolle Umgebungen unterstreicht.
- Dielektrische Festigkeit: Ausgelegt für typische Schaltungsspannungen, um Durchschläge zu verhindern.
Produkt-Eigenschaften Tabelle
| Eigenschaft | Detail |
|---|---|
| Widerstandstyp | Dünnschicht |
| Anschlusstyp | Axial |
| Nennleistung | 1 W |
| Nominaler Widerstandswert | 220 Ω |
| Toleranz | 1% |
| Gehäuseabmessungen (typisch) | Ca. 2.3 mm Durchmesser, 6.3 mm Länge (Standard für 1W axiale Widerstände) |
| Anschlussdrahtdurchmesser (typisch) | Ca. 0.6 mm |
| Material der Widerstandsschicht | Hochstabile Metalllegierung (präzise auf Keramikkörper aufgebracht) |
| Schutzlackierung | Hochwertiger Epoxidharzlack oder äquivalent, bietet mechanischen Schutz und elektrische Isolation |
| Löttemperaturbeständigkeit | Konstruiert, um typischen Lötprozessen standzuhalten, ohne die elektrischen Eigenschaften zu beeinträchtigen |
FAQ – Häufig gestellte Fragen zu VI MBE04140C2200 – Dünnschichtwiderstand, axial, 1 W, 220 Ohm, 1%
Was ist der Hauptvorteil von Dünnschichtwiderständen gegenüber Kohleschichtwiderständen?
Dünnschichtwiderstände bieten typischerweise eine deutlich höhere Präzision, bessere Langzeitstabilität und geringere Temperaturempfindlichkeit (kleinerer Temperaturkoeffizient). Dies führt zu zuverlässigeren und vorhersagbareren Schaltungsergebnissen, insbesondere in präzisen Mess- und Signalverarbeitungsschaltungen.
Für welche Art von Anwendungen ist die 1% Toleranz besonders wichtig?
Eine 1% Toleranz ist entscheidend in Anwendungen, bei denen exakte Spannungs- und Stromverhältnisse kritisch sind. Dazu gehören präzise Messgeräte, Filter, Oszillatoren, Audio-Verstärker, digitale Schaltungen mit engen Timing-Vorgaben und jede Anwendung, bei der Abweichungen des Widerstandswertes die Funktionalität oder Genauigkeit negativ beeinflussen könnten.
Kann dieser Widerstand für Hochfrequenzanwendungen verwendet werden?
Ja, Dünnschichtwiderstände, insbesondere mit ihrer geringen Parasitäreninduktivität und Kapazität im Vergleich zu einigen anderen Bauformen, sind oft gut für Hochfrequenzanwendungen geeignet. Die axiale Bauform minimiert zudem Leitungslängen, was ebenfalls vorteilhaft ist.
Ist der VI MBE04140C2200 für den Einsatz in industrieller Umgebung geeignet?
Mit einer Nennleistung von 1 Watt und einer typischen Betriebstemperatur von -55°C bis +125°C ist dieser Widerstand gut für viele industrielle Umgebungen geeignet. Die robuste Konstruktion und die Stabilität des Materials gewährleisten eine zuverlässige Funktion auch unter moderaten Stressbedingungen.
Wie unterscheidet sich die 1 Watt Nennleistung von anderen Widerstandswerten?
Die Nennleistung gibt die maximale konstante Leistung an, die der Widerstand im Dauerbetrieb ohne Beschädigung oder übermäßige Erwärmung ableiten kann. Ein 1-Watt-Widerstand kann mehr Wärme ableiten als beispielsweise ein 0,25-Watt-Widerstand. Es ist wichtig sicherzustellen, dass die tatsächliche Leistung, die durch den Widerstand fließt, unter dieser Nennleistung bleibt, um eine lange Lebensdauer und konstante Leistung zu gewährleisten.
Müssen beim Löten spezielle Vorsichtsmaßnahmen getroffen werden?
Wie bei allen elektronischen Bauteilen sollte beim Löten auf eine geeignete Löttemperatur und -zeit geachtet werden, um das Bauteil nicht zu überhitzen. Die Anschlussdrähte sind aus verzinntem Kupfer und gut lötbar. Eine kurzzeitige Exposition gegenüber den typischen Temperaturen eines Lötprozesses ist einkalkuliert.
Was bedeutet die axiale Bauform genau?
Axial bedeutet, dass die Anschlüsse (Drähte) an beiden Stirnseiten (Achsen) des Widerstandsgehäuses herausgeführt sind. Dies ist die klassische und am weitesten verbreitete Bauform für steckbare Widerstände und ermöglicht eine einfache Montage durch gesteckte Drähte in Leiterplattenbohrungen.
