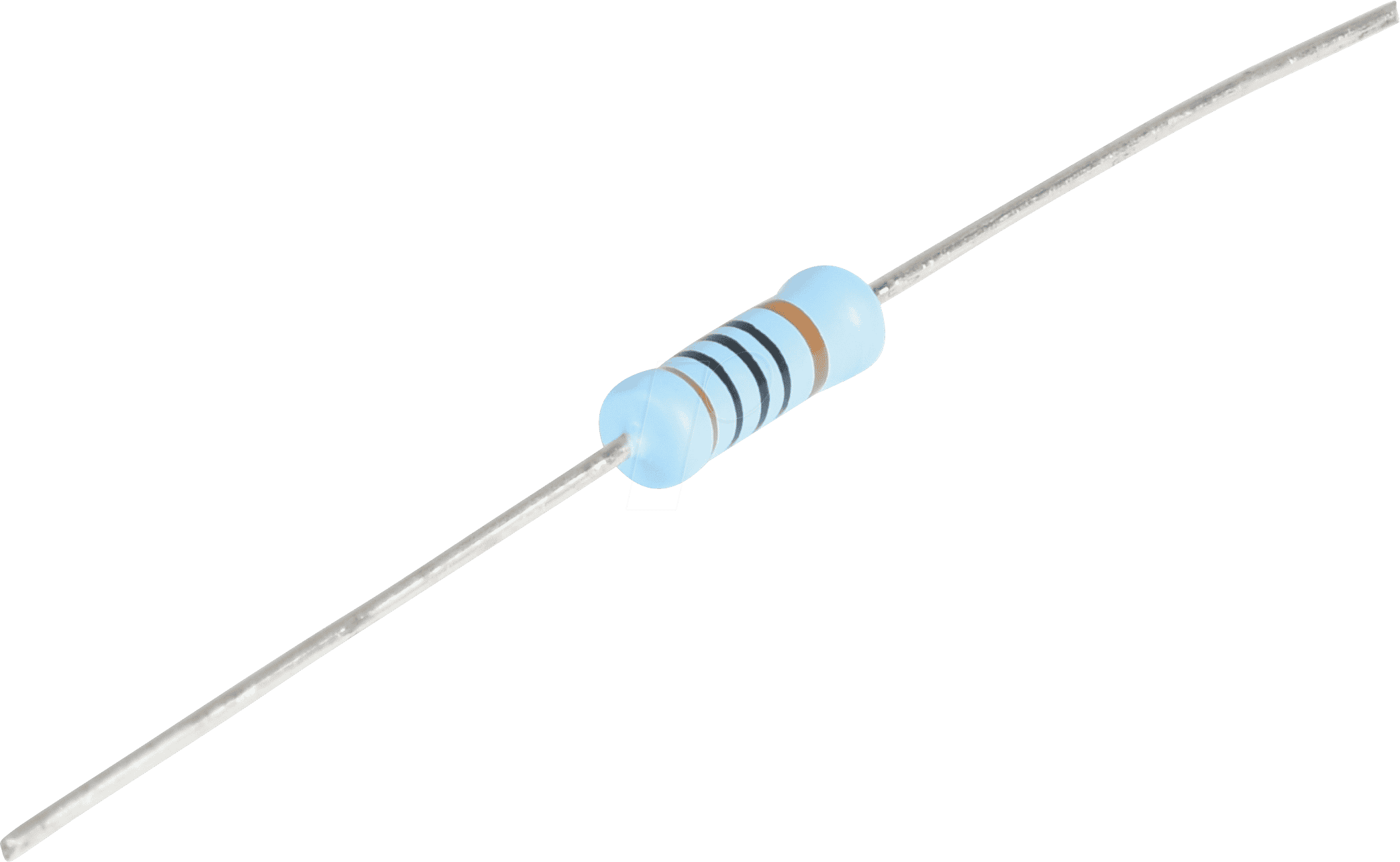

Hochpräziser Dünnschichtwiderstand für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen Komponente für Ihre Schaltungsdesigns, bei der absolute Präzision und Langlebigkeit gefragt sind? Der VI MBE04140C1201 – Dünnschichtwiderstand, axial, 1 W, 1,2 kOhm, 1% ist die ideale Lösung für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die maximale Performance und Stabilität ihrer elektronischen Anwendungen gewährleisten möchten. Dieser präzise Dünnschichtwiderstand löst das Problem von Ungenauigkeiten und Schwankungen in sensiblen Stromkreisen und bietet eine überlegene Alternative zu weniger spezifizierten Widerstandstypen.
Überragende Leistung und Zuverlässigkeit
Der VI MBE04140C1201 zeichnet sich durch seine herausragende Präzision aus, die durch die 1% Toleranz gewährleistet wird. Diese enge Toleranz ist entscheidend für Anwendungen, die eine genaue Spannungs- oder Stromregelung erfordern, wie beispielsweise in Messgeräten, Audio-Verstärkern, präzisen Stromversorgungen und medizinischen Geräten. Im Gegensatz zu Standard-Kohleschichtwiderständen, die oft höhere Toleranzen aufweisen und anfälliger für thermische Drift und Alterung sind, bietet der Dünnschichtwiderstand eine konsistente Performance über einen weiten Temperaturbereich.
Warum VI MBE04140C1201 die überlegene Wahl ist:
- Extrem geringe Toleranz: Die 1% Toleranz minimiert Abweichungen und sorgt für wiederholbare und stabile Schaltungsergebnisse, was für professionelle Designs unerlässlich ist.
- Hohe Leistungsaufnahme: Mit einer Nennleistung von 1 Watt kann dieser Widerstand auch in anspruchsvollen Schaltungen eingesetzt werden, die eine moderate Strombelastung erfahren.
- Kompakte axiale Bauform: Die axiale Bauweise ermöglicht eine effiziente Bestückung von Leiterplatten und ist kompatibel mit einer Vielzahl von Standard-Montageverfahren.
- Hervorragende Langzeitstabilität: Dünnschichttechnologie ist bekannt für ihre geringe Alterungsrate und ihre Beständigkeit gegenüber Umwelteinflüssen, was eine lange Lebensdauer Ihrer Schaltungen sichert.
- Geringes Rauschen: Im Vergleich zu anderen Widerstandstypen weisen Dünnschichtwiderstände ein signifikant geringeres Eigenrauschen auf, was sie für rauschempfindliche Schaltungen prädestiniert.
- Präzise Wertigkeit: Der exakte Wert von 1,2 kOhm (1200 Ohm) ermöglicht eine exakte Dimensionierung von Schaltungen und die Erzielung exakter Kennlinien.
Technische Spezifikationen im Detail
Der VI MBE04140C1201 repräsentiert die Spitze der Widerstandstechnologie. Seine Konstruktion basiert auf einer hochreinen Widerstandsschicht, die präzise auf einen keramischen Träger aufgebracht wird. Diese Schicht, typischerweise eine Legierung aus Metall und Oxid, wird durch fortschrittliche Dünnschichtverfahren wie Sputtern oder Verdampfen erzeugt. Anschließend wird die Widerstandsleistung durch präzises Lasertrimmen auf den exakten Zielwert von 1,2 kOhm eingestellt, wobei die 1% Toleranz sichergestellt wird. Die Anschlüsse sind robust und für zuverlässige Lötverbindungen ausgelegt. Die 1 Watt Leistungsaufnahme wird durch eine geeignete Materialauswahl und Kühlfähigkeit des keramischen Trägers sowie durch die Dimensionierung der Widerstandsschicht ermöglicht.
Einsatzgebiete und Anwendungsbereiche
Die Vielseitigkeit des VI MBE04140C1201 macht ihn zu einer unverzichtbaren Komponente in zahlreichen Hightech-Anwendungen:
- Präzisionsmesstechnik: In Voltmeter-, Amperemeter- und Oszilloskop-Schaltungen zur präzisen Spannungsteilung und Strommessung.
- Audio- und Hi-Fi-Equipment: In Verstärkerschaltungen zur Stabilisierung von Arbeitspunkten, als Lastwiderstände oder in Frequenzweichen, wo klares Signal ohne Rauschen entscheidend ist.
- Industrielle Steuerungs- und Automatisierungstechnik: In Sensorik und Aktorik, wo exakte Signalverarbeitung und Robustheit gefordert sind.
- Medizintechnik: In Geräten wie EKG-Geräten, Anästhesiemaschinen oder Laboranalysatoren, wo höchste Zuverlässigkeit und minimale Fehlerquoten essenziell sind.
- Netzteile und Spannungsregler: Als präzise Referenzwiderstände oder Lastwiderstände zur Stabilisierung von Ausgangsspannungen.
- Signalverarbeitung: In Filtern, Schwingkreisen und anderen Schaltungen, die eine exakte Frequenz- oder Signalcharakteristik benötigen.
- Entwicklung und Prototyping: Für anspruchsvolle Projekte, bei denen die genaue Funktionalität und Stabilität von Anfang an gewährleistet sein muss.
Qualitätsmerkmale und Materialeigenschaften
Der VI MBE04140C1201 – Dünnschichtwiderstand, axial, 1 W, 1,2 kOhm, 1% wurde unter strengsten Qualitätskontrollen gefertigt, um eine optimale Leistung und Langlebigkeit zu garantieren. Die Auswahl der Materialien und die präzise Fertigungstechnologie sind entscheidend für seine überlegenen Eigenschaften:
| Merkmal | Beschreibung |
|---|---|
| Widerstands-Technologie | Dünnschicht |
| Axial-Bauform | Standardisierte Bauform für vielseitige Montage, gute thermische Ableitung durch freie Exposition. |
| Nennleistung | 1 Watt. Ermöglicht den Einsatz in Schaltungen mit moderater Belastung, mit ausreichenden Sicherheitsreserven. |
| Widerstandswert | 1,2 kOhm (1200 Ohm). Präzise eingestellt für spezifische Schaltungsanforderungen. |
| Toleranz | 1%. Gewährleistet höchste Präzision und Wiederholgenauigkeit der Schaltungsergebnisse. |
| Temperaturkoeffizient (TCR) | Typischerweise sehr niedrig (< 50 ppm/°C für hochwertige Dünnschichtwiderstände). Dies bedeutet minimale Widerstandsänderung bei Temperaturschwankungen, was für Stabilität essentiell ist. |
| Dielektrische Festigkeit | Ausgelegt für den typischen Einsatzbereich von Elektronikbauteilen, bietet aber auch Schutz gegen Überspannungen im Rahmen der Spezifikation. |
| Umwelteinflüsse | Geringe Anfälligkeit für Feuchtigkeit, Oxidation und mechanische Belastungen durch die geschlossene und stabile Struktur der Dünnschicht. |
Die Vorteile der Dünnschichttechnologie
Die Dünnschichttechnologie, die beim VI MBE04140C1201 zum Einsatz kommt, unterscheidet sich fundamental von traditionellen Widerstandskonstruktionen. Anstelle einer losen Masse von Widerstandsmaterial, wie bei Kohleschicht- oder Metalloxidwiderständen, wird hier eine extrem dünne, präzise definierte Schicht aus metallischen Legierungen oder Metalloxiden auf einen isolierenden Träger aufgebracht. Dies geschieht durch Verfahren wie Sputtern, Verdampfen oder chemische Gasphasenabscheidung (CVD). Die resultierende Schicht ist nanoskalig dünn und bietet eine außergewöhnliche Homogenität. Durch nachfolgende Laserbearbeitung kann der Widerstandswert exakt auf den gewünschten Wert getrimmt werden, was die präzise 1% Toleranz ermöglicht. Die Vorteile sind vielfältig:
- Präzision: Die Dünnschichttechnologie erlaubt die Erzielung extrem enger Toleranzen, die für anspruchsvolle Anwendungen unverzichtbar sind.
- Stabilität: Geringer Temperaturkoeffizient (TCR) und hohe Langzeitstabilität bedeuten, dass der Widerstandswert über die Zeit und bei Temperaturschwankungen nahezu konstant bleibt.
- Geringes Rauschen: Die gleichmäßige Struktur der Dünnschicht minimiert die Generierung von thermischem und Schrotrauschen, was zu saubereren Signalen führt.
- Kompakte Baugröße: Ermöglicht die Herstellung von Widerständen mit hoher Präzision und Leistung in kleineren Bauformen.
- Hohe Frequenzleistung: Geringe parasitäre Induktivität und Kapazität tragen zu einer guten Leistung auch bei höheren Frequenzen bei.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu VI MBE04140C1201 – Dünnschichtwiderstand, axial, 1 W, 1,2 kOhm, 1%
Was bedeutet „axial“ bei der Bauform dieses Widerstands?
Die axiale Bauform bezeichnet eine spezifische Konstruktion, bei der die Anschlüsse (Drähte) an beiden Stirnseiten des Widerstandskörpers austreten. Diese Form ist standardisiert und erleichtert die Bestückung von Leiterplatten, sowohl manuell als auch automatisiert. Der zylindrische Körper des Widerstands ist typischerweise mit einer Isolierschicht überzogen, und die axialen Anschlüsse dienen zur Lötverbindung.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, Dünnschichtwiderstände, insbesondere solche mit präziser Fertigung wie der VI MBE04140C1201, weisen in der Regel eine geringe parasitäre Induktivität und Kapazität auf. Dies macht sie zu einer guten Wahl für viele Hochfrequenzanwendungen, wo diese parasitären Effekte die Schaltungsleistung negativ beeinflussen könnten.
Welche Vorteile bietet die 1% Toleranz gegenüber anderen Widerstandstypen?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils nicht mehr als 1% vom Nennwert (hier 1,2 kOhm) abweicht. Dies ist entscheidend für Schaltungen, die auf präzise Werte angewiesen sind, wie beispielsweise Spannungsteiler, Präzisionsmessschaltungen oder Filter. Standardwiderstände können Toleranzen von 5% oder sogar 10% aufweisen, was zu erheblichen Abweichungen in der Schaltungsfunktion führen kann.
Kann der Widerstand bei erhöhten Temperaturen dauerhaft betrieben werden?
Ja, der Widerstand ist für eine Nennleistung von 1 Watt ausgelegt. Seine Dünnschichtkonstruktion und das keramische Substrat ermöglichen eine gute Wärmeableitung. Dennoch sollte die thermische Belastung innerhalb der Spezifikationen gehalten werden, um eine maximale Lebensdauer zu gewährleisten. Bei anhaltender Belastung nahe der Nennleistung ist eine gute Belüftung oder Kühlung der Leiterplatte ratsam.
Was versteht man unter „Temperaturkoeffizient“ (TCR) und warum ist er wichtig?
Der Temperaturkoeffizient (TCR) gibt an, wie stark sich der Widerstandswert eines Bauteils pro Grad Celsius Temperaturänderung verändert. Ein niedriger TCR, wie er bei Dünnschichtwiderständen üblich ist (oft unter 50 ppm/°C), bedeutet, dass der Widerstandswert bei Temperaturschwankungen sehr stabil bleibt. Dies ist für präzise Schaltungen unerlässlich, die über einen weiten Temperaturbereich zuverlässig arbeiten müssen.
Wie unterscheidet sich ein Dünnschichtwiderstand von einem Kohleschichtwiderstand?
Der Hauptunterschied liegt in der Herstellungsweise und den daraus resultierenden Eigenschaften. Kohleschichtwiderstände werden aus einer Mischung von Kohlenstoff und Bindemitteln hergestellt, die auf einen Keramikkörper aufgetragen wird. Sie sind kostengünstiger, aber weisen höhere Toleranzen, einen schlechteren TCR und höhere Rauschpegel auf. Dünnschichtwiderstände verwenden eine metallische oder metalloxidische Schicht, die präzise aufgebracht und getrimmt wird, was zu deutlich besserer Präzision, Stabilität und geringerem Rauschen führt.
Eignet sich der VI MBE04140C1201 für den Einsatz in Labormessgeräten?
Absolut. Die hohe Präzision (1% Toleranz), die ausgezeichnete Langzeitstabilität und das geringe Eigenrauschen machen diesen Dünnschichtwiderstand zu einer idealen Komponente für den Einsatz in hochentwickelten Labormessgeräten, wo genaue und reproduzierbare Messergebnisse von größter Bedeutung sind.
